Willkommen in Teil 4 der Forumsreihe „QGIS für Pilzfreunde“!
Hier die Übersicht über alle Teile dieser Forumsreihe
Für Teil 5 ist geplant: Die Gewinnung von Shape-Filesvon Biotopen.
Ziel für heute ist das Hinzufügen von WMS Layern, erläutert anhand zweier Beispiele:
A) WebAtlasDE.light
B) geologische Karte von Baden-Württemberg
Fangen wir also an:

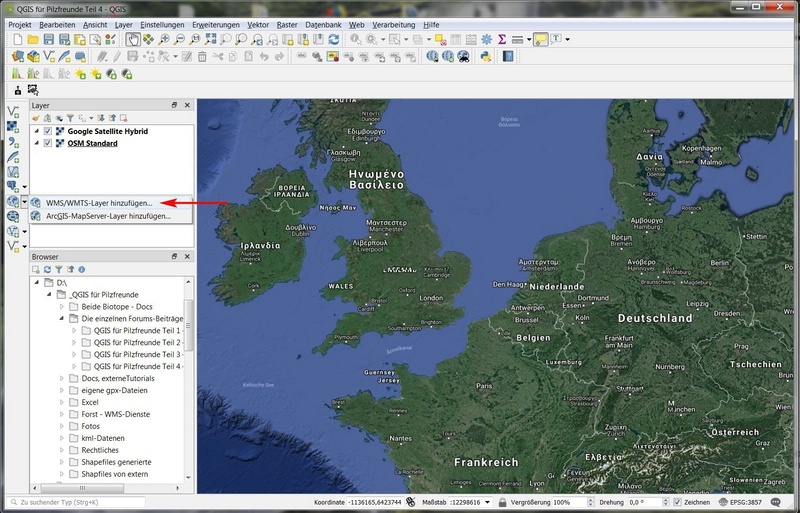

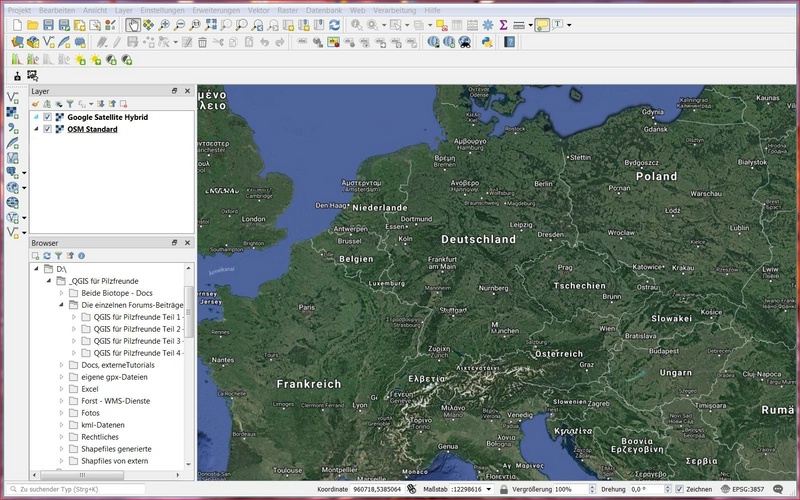

Wir starten QGIS und erhalten die Benutzeroberfläche des nächsten Bildes.
Im Browser-Fenster ist die Ordner-Struktur unseres Projektes erkennbar.
Das Layer-Fenster enthält die bereits installierten Layer, Google Satellite Hybrid und OSM Standard.
A) WMS WebAtlasDE.light einbinden
Diverse Behörden, Institutionen usw stellen über WMS-Server Kartenmaterial zur Verfügung, das man als WMS Layer in QGIS einbinden kann.
Bei dem als Hintergrundkarte geeigneten WebAtlasDE.light handelt es sich um eine Deutschlandkarte, die als sogen. Open Data vom Bundesamt für Kartographie und Geodäsie zur Verfügung gestellt wird. Die zum Einbinden dieser Karte benötigte URL ist:
"http://sg.geodatenzentrum.de/wms_webatlasde.light?" (ohne die Anführungszeichen)

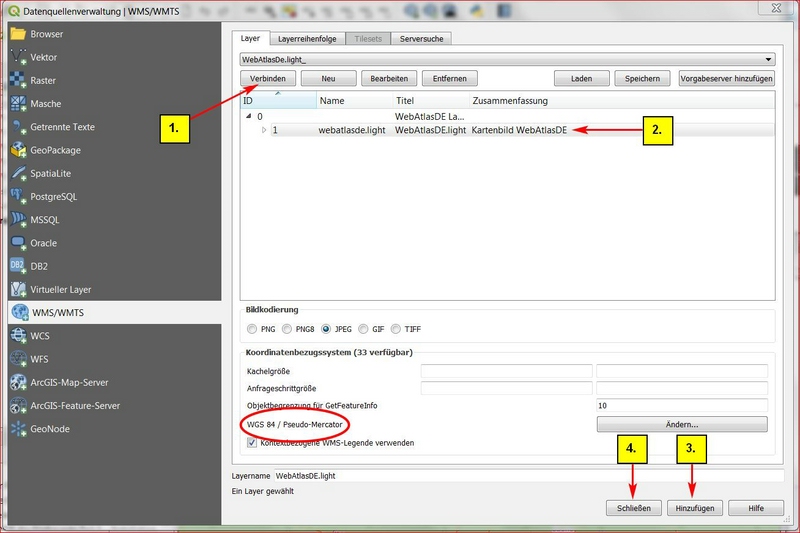

Wie man WebAtlasDE.light mit Hilfe der URL in QGIS einbaut, zeigen die folgenden Bilder:

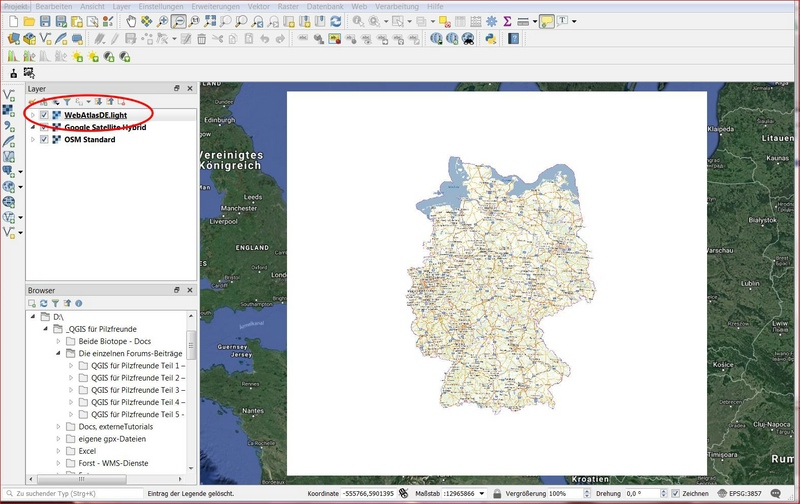

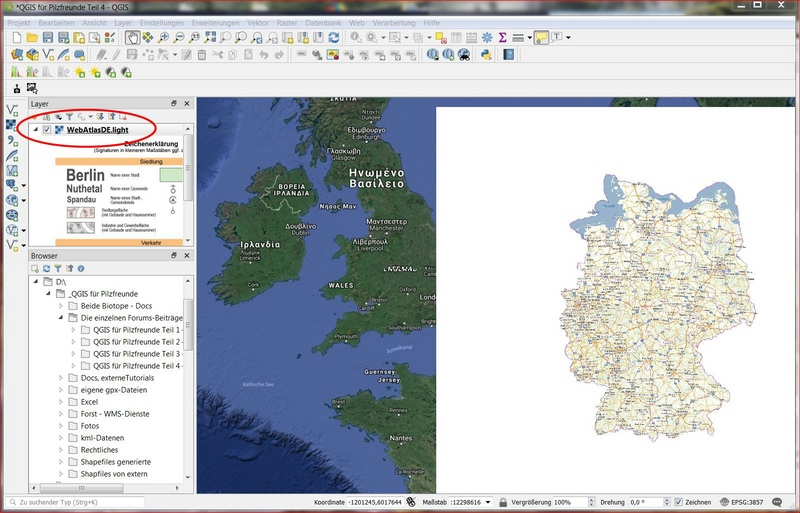

Ergebnis:
Übungen mit dem neuen Layer:
Verbergen der Legende im Layerfenster
Karte auf die Größe des neuen Layers zoomen
Es könnte dann so aussehen:
B) geologische Karte von
Baden-Württemberg als WMS-Layer einbinden
Hochauflösende geologische Karten und Bodenkarten sind anscheinend Ländersache. Ich werde mich (vorerst) auf Baden-Württemberg (BW) konzentrieren, da es für die später zu integrierenden Pilzfunde relevant ist.
(Sollten eure Fundgebiete nicht in BW liegen, könnt ihr gerne erst mal hier weiter mitmachen und die Erkenntnisse später auf das eigene Bundesland anwenden).
Gibt man im Internet-Browser www.lgrb-bw.de ein, kommt man auf die Seite des Landesamts für Geologie, Rohstoffe und Bergbau LGRB in BW.
Von hier aus gelangt man nach mehreren Clicks (oder z.B. über das Suchfeld: Suchtext "wms") zum WMS der Geolog. Karte 1:50000, die wir in QGIS integrieren wollen. Zuhehörige URL ("Details" aufklappen):
"http://services.lgrb-bw.de/index.phtml?REQUEST=GetCapabilities&VERSION=1.1.1&SERVICE=WMS&SERVICE_NAME=lgrb_geola_geo" (ohne die Anführungszeichen)
Zum Einbinden geht man nach den beiden folgenden Bildern vor:

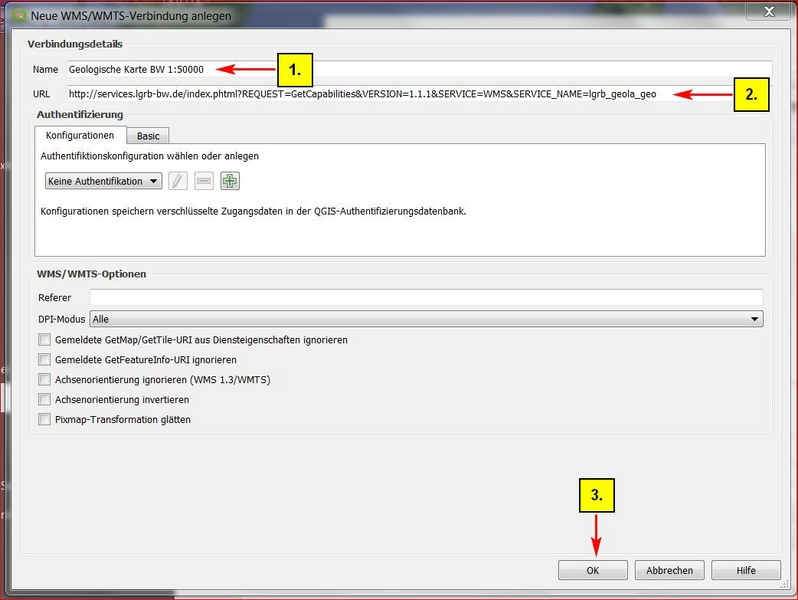

Nach dem OK öffnet sich das Menü Datenquellenverwaltung | WMS/WMTS.
Hier den Button Verbinden clicken.

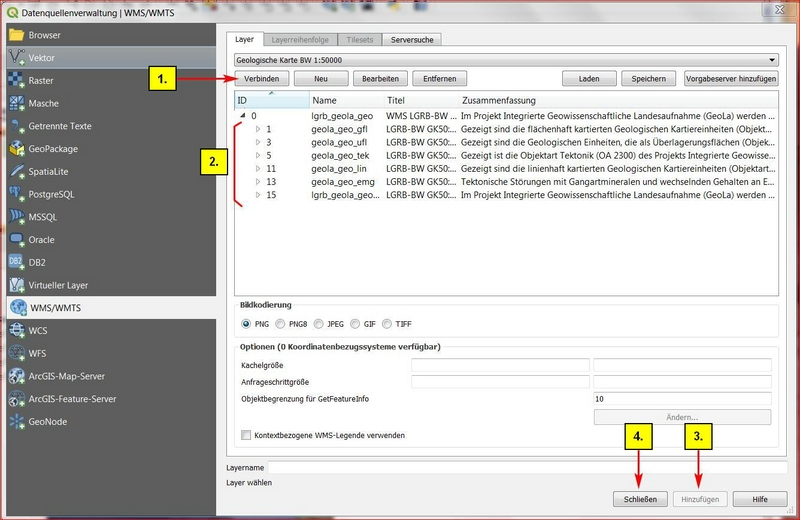

Daraufhin erscheint der Layer, aufgesplittet in sechs Einzellayer, diese nummeriert mit 1, 3, 5, 11, 13, 15:
Da es sich lohnt, jeden der Layer getrennt einzubinden, und zwar in der gezeigten Anordnung, clicken wir jeden einzeln an und bestätigen jedesmal mit Hinzufügen.
Wir beginnen dazu mit der untersten Zeile:
Nr. 15 anclicken, hinzufügen, Nr. 13 anclicken, hinzufügen,............., Nr. 3 anclicken, hinzufügen, Nr. 1 anclicken, hinzufügen.

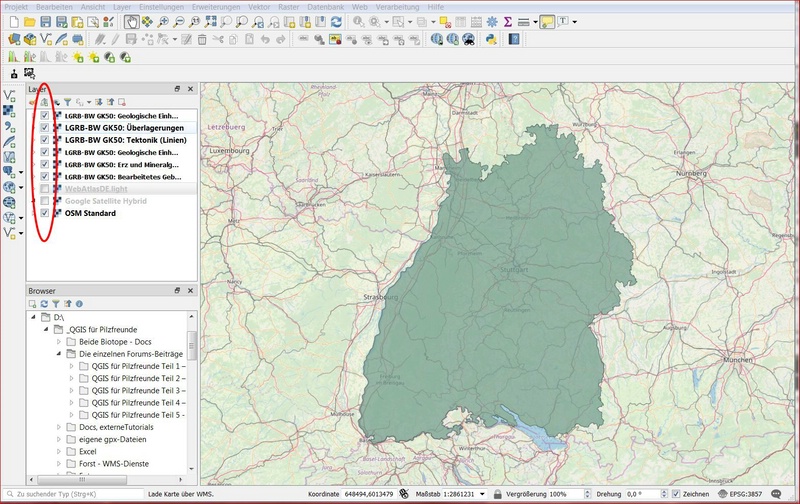

Mit Button Schließen beenden wir die Einbindung. Ergebnis:

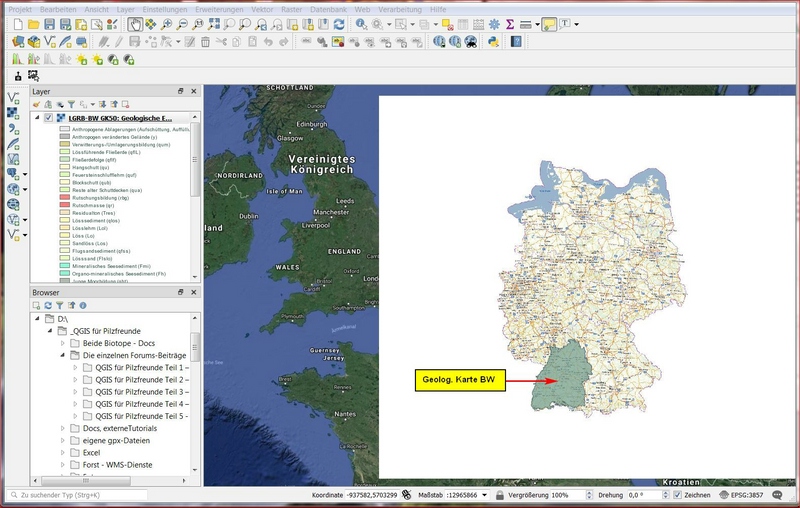

Nun noch im Layer-Fenster die Legenden hochklappen, auf eine der sechs entstandenen Layer rechtsclicken und die Funktion auf den Layer zoomen ausführen. Für bessere Detailsicht als Hintergrundkarte nur OSM Standard sichtbar schalten (d.h. gleichzeitig WebAtlas und Google abwählen):

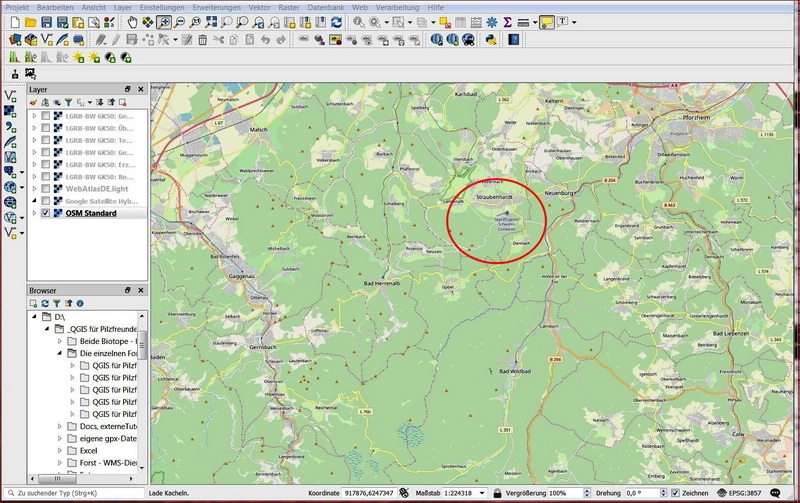

Um uns besser orientieren zu können, machen wir die sechs Geologie-Layer erst einmal unsichtbar, indem wir die Häkchen im Layerfenster wegnehmen. Da mein Ziel ist, den Bereich Segelflugplatz Straubenhardt und und weiter südlich darzustellen, selektieren wir das Werkzeug Zoon-In und ziehen mit der LiMT ein Rechteck ungefähr dort, wie im Bild zu sehen:
Das Ergebnis sieht in etwa so aus (Kontrast nachtr. verstärkt):

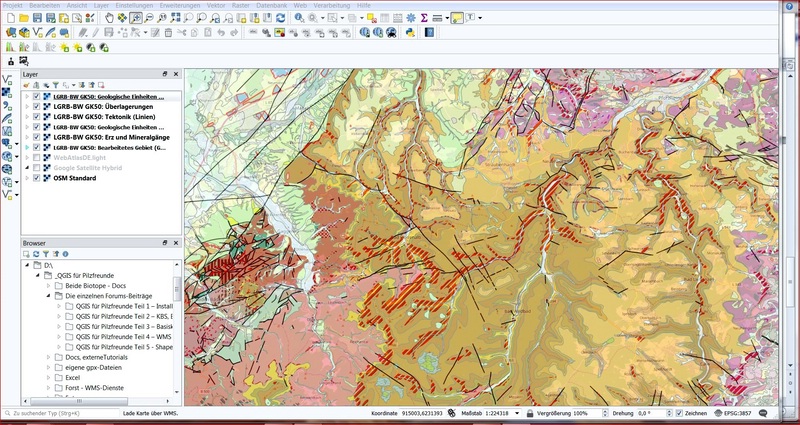

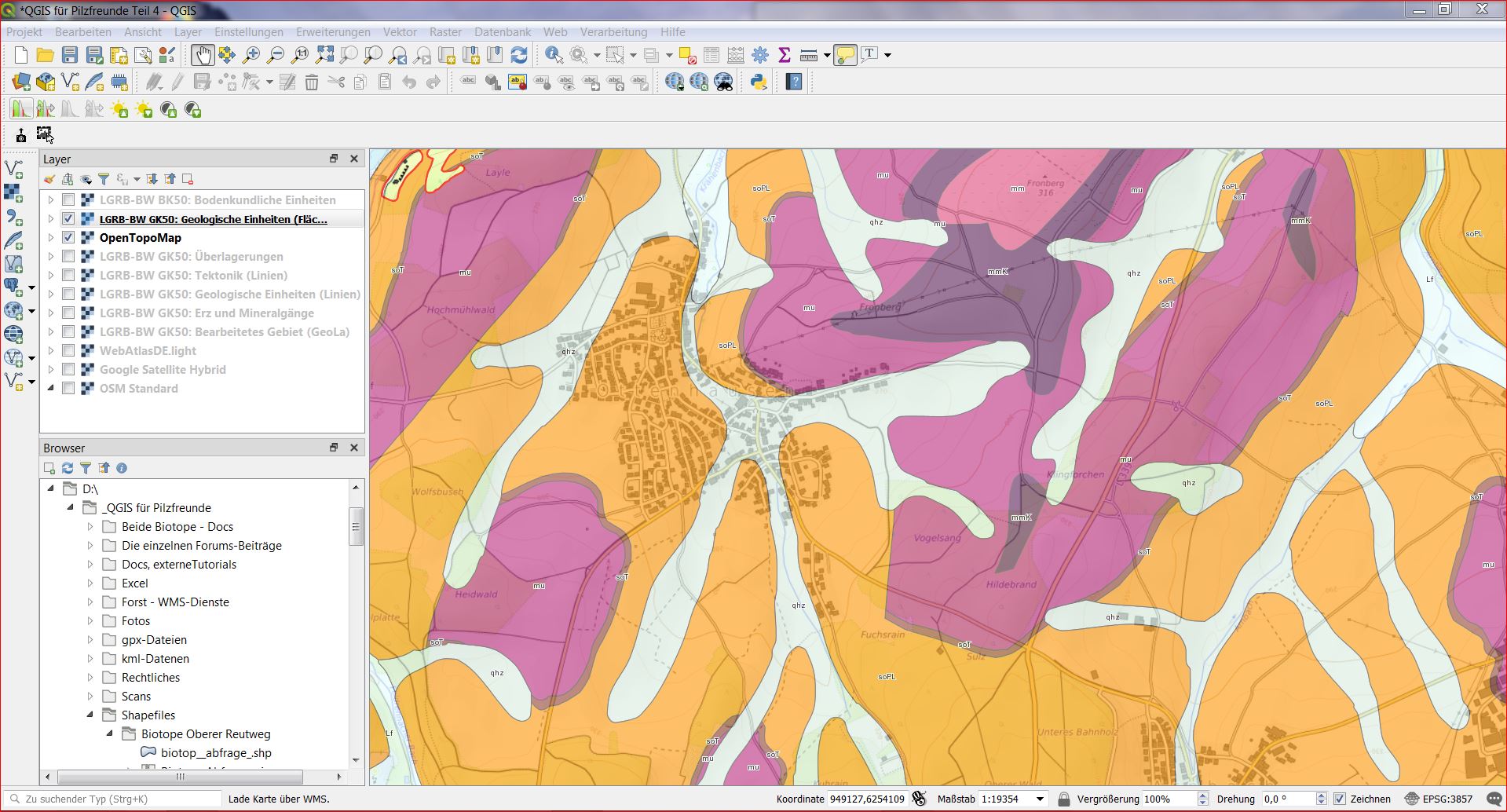

Nun macht man die Geologie-Layer wieder sichtbar, reduziert dann die Transparenz des obersten Layers "Geologische Einheiten (Flächen)" auf 50 Prozent, damit die OSM-Karte durchscheint. Solltet ihr das folgende Bild sehen, war alles ok:
Hier der "Symbolschlüssel Geologie":
Geologischer Symbolschlüssel.pdf
Übung:
Bodenkarte von BW integrieren. Im Gegensatz zur geolog. Karte, die das anstehende Gestein zeigt, wird in der Bodenkarte die darüberliegende Bodenschicht präsentiert. Der Ablauf der Einbindung erfolgt wie bei der geolog. Karte. Zugehörige URL: "http://services.lgrb-bw.de/index.phtml?REQUEST=GetCapabilities&VERSION=1.1.1&SERVICE=WMS&SERVICE_NAME=lgrb_geola_bod" (ohne die Anführungszeichen).
Das war’s für heute.
Über einen Daumen nach oben würde ich mich freuen!
Viel Erfolg!
Bernd
Glossar, Abürzungen:
BW – Baden-Württemberg
Georeferenzierung – Objekt (Karte, Foto...) mit geografischen Koordinaten versehen
DGM (Digitales Geländemodell) -
GIS – Geoinformationssystem
Google Maps - Online-Kartendienst von Google LLC
GPX (GPS eXchange Format) – für Datenaustausch mit GPS-Empfängern
KBS - Koordinatenbezugssystem
Lidar (Light Detection And Ranging)
LiMT – Linke Maustaste
Open Data – Für jedermann frei nutzbar zur Verfügung gestellte Daten
OSM – OpenStreetMap
QGIS – Kostenfreies, sehr mächtiges GIS
ReMT – Rechte Maustaste
Schummerung – Pseudo-3D-Darstellung durch Schattenwurf
Tiles – Karten min Form von sogen. „Kacheln“
URL – ein Internet-Link oder die Adresse einer Website
WGS 84 EPSG:4326 – globales KBS, bei GPS-Empfängern verbreitet, nicht zum Messen geeignet
WGS 84/ Pseudo-Mercator EPSG:3857 – globales KBS für WMS-Einbindungen, nicht zum Messen geeignet
WMS (Web Map Service) – Internet-Schnittstelle für Landkarten
