Willkommen in Teil 15 der Forumsreihe „QGIS für Pilzfreunde“!
Hier die Übersicht über alle Teile dieser Forumsreihe
In Teil 16 wird behandelt: GeoTIFF aus aktueller Ansicht erzeugen
Ziel für heute: Wir wollen Punkt- und Linienobjekte im Kartenfenster verschieben bzw. in ihrer Kontur verändern. Im vorliegenden Fall stammen der Punktlayer und auch der Linienlayer von GPS-Messungen aus dem Hochwald, die nur eine begrenzte Genauigkeit von ca. ± 15 Metern aufweisen, so dass bei Kenntnis ihrer wirklichen Lage eine Korrektur angeraten erscheint.

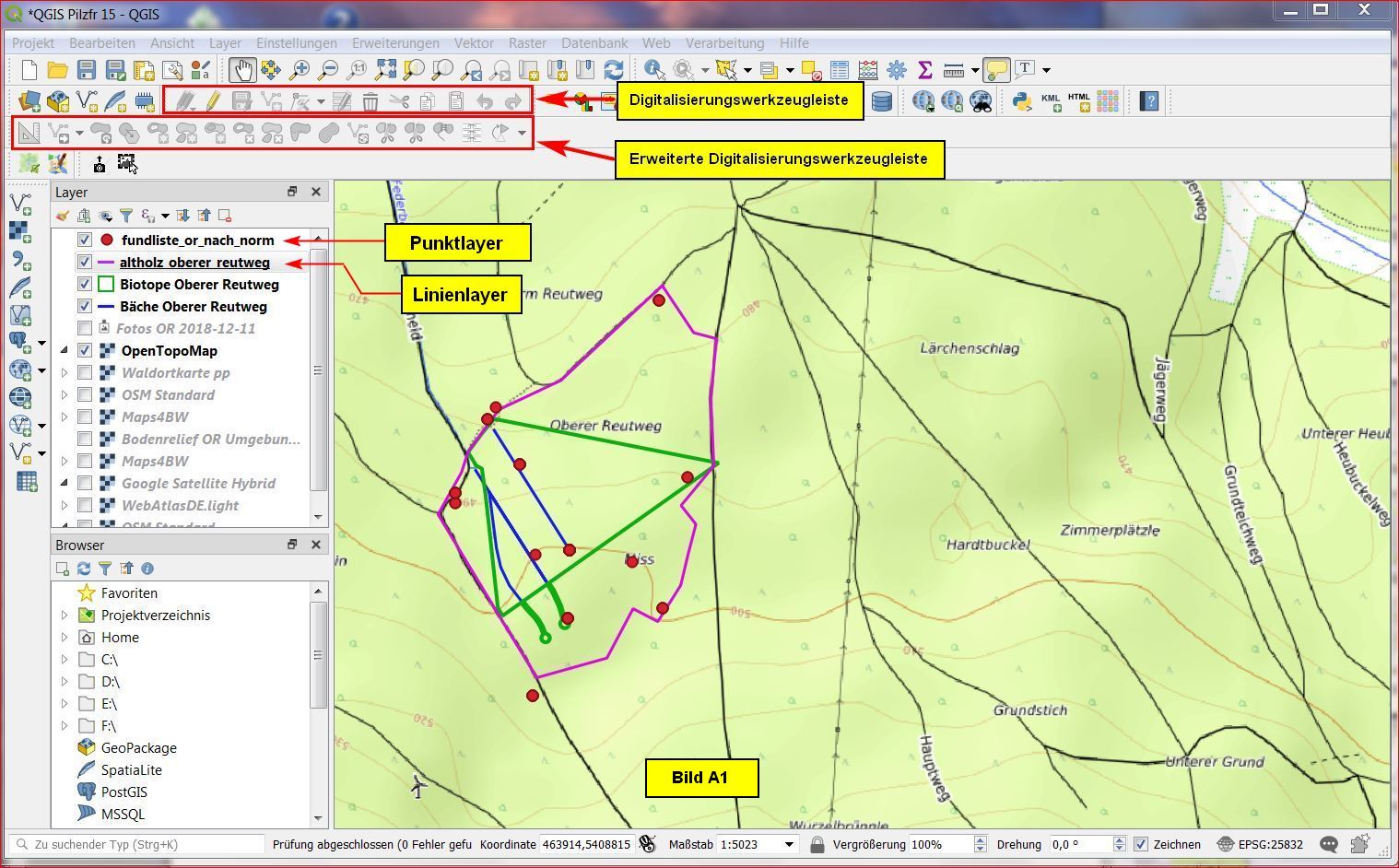

Als Hintergrundlayer nehmen wird die OpenTopoMap, als Projekt-KBS wird ETRS89 / UTM Zone 32N EPSG:25832 gewählt (Bild A1).

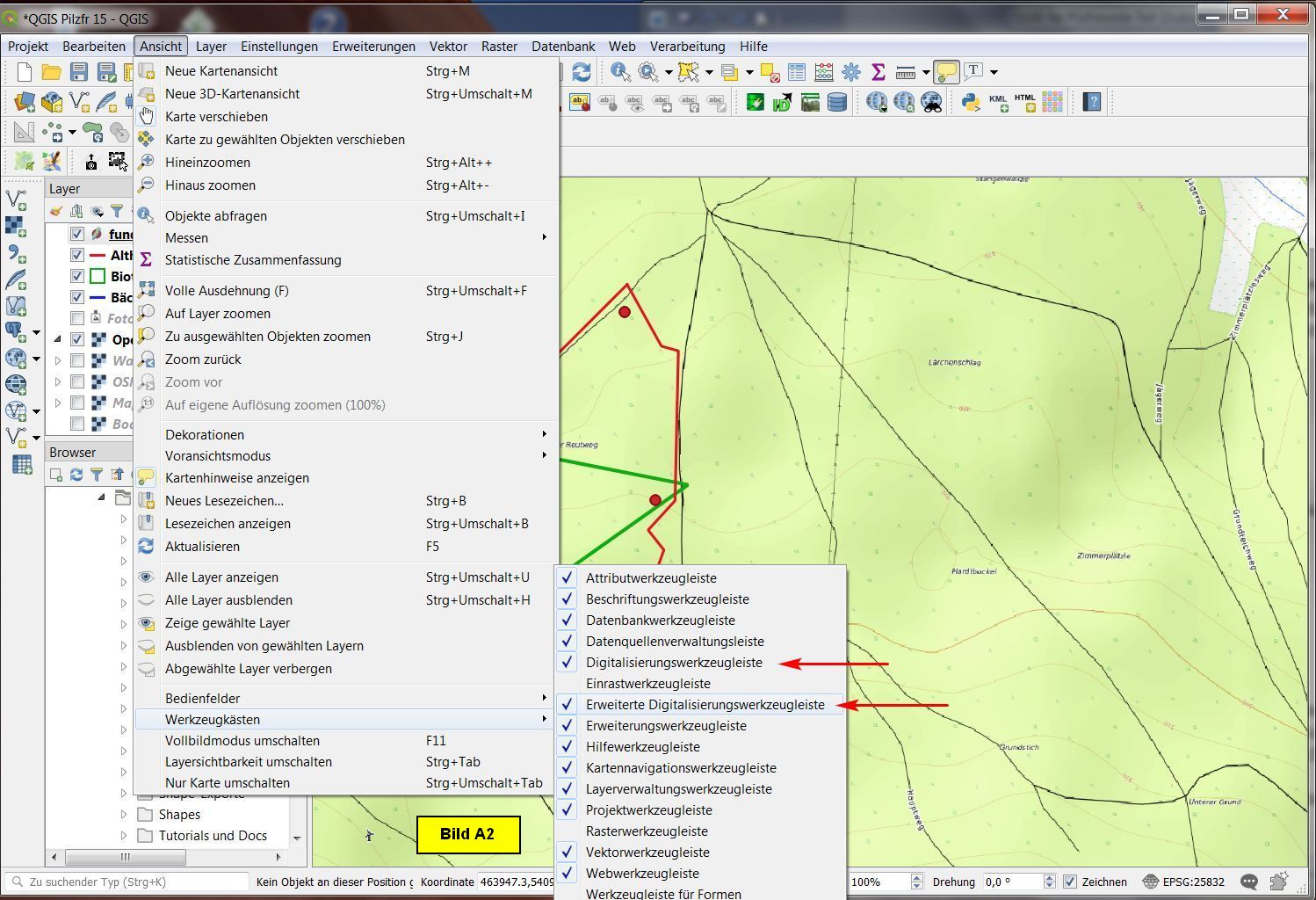

Für die Bearbeitung müssen die Digitalisierungswerkzeugleiste und die Erweiterte Digitalisierungswerkzeugleiste sichtbar sein. Falls nicht, können wir sie sichtbar machen, indem wir sie im Ansicht-Menü > Werkzeugkästen mit einen Haken versehen (Bild A2):
Das Vorgehen in der Übersicht:
A) Punktobjekte (Pilzfunde) verschieben
B) Linienobjekte (Umriss des gesamten Kartierungsgebietes) korrigieren
Fangen wir also an:
A) Punktobjekte (Pilzfunde) verschieben
Es handelt sich um den Spreadsheet-Layer mit Fotolinks aus Teil 14. Hier das zugrunde liegende Excel-File, in dem ich noch die Spaltenüberschriften so verändert habe, dass sie nach Konvention (Wichtige Hinweise) nur aus Kleinbuchstaben und dem Unterstrich (Underscore) bestehen: fundliste_or_nach_norm.xlsx
Wichtig: Das zugrunde liegende Excel-File darf nicht mit einem Schreibschutz versehen sein, anderenfalls ist ein Editieren nicht möglich!

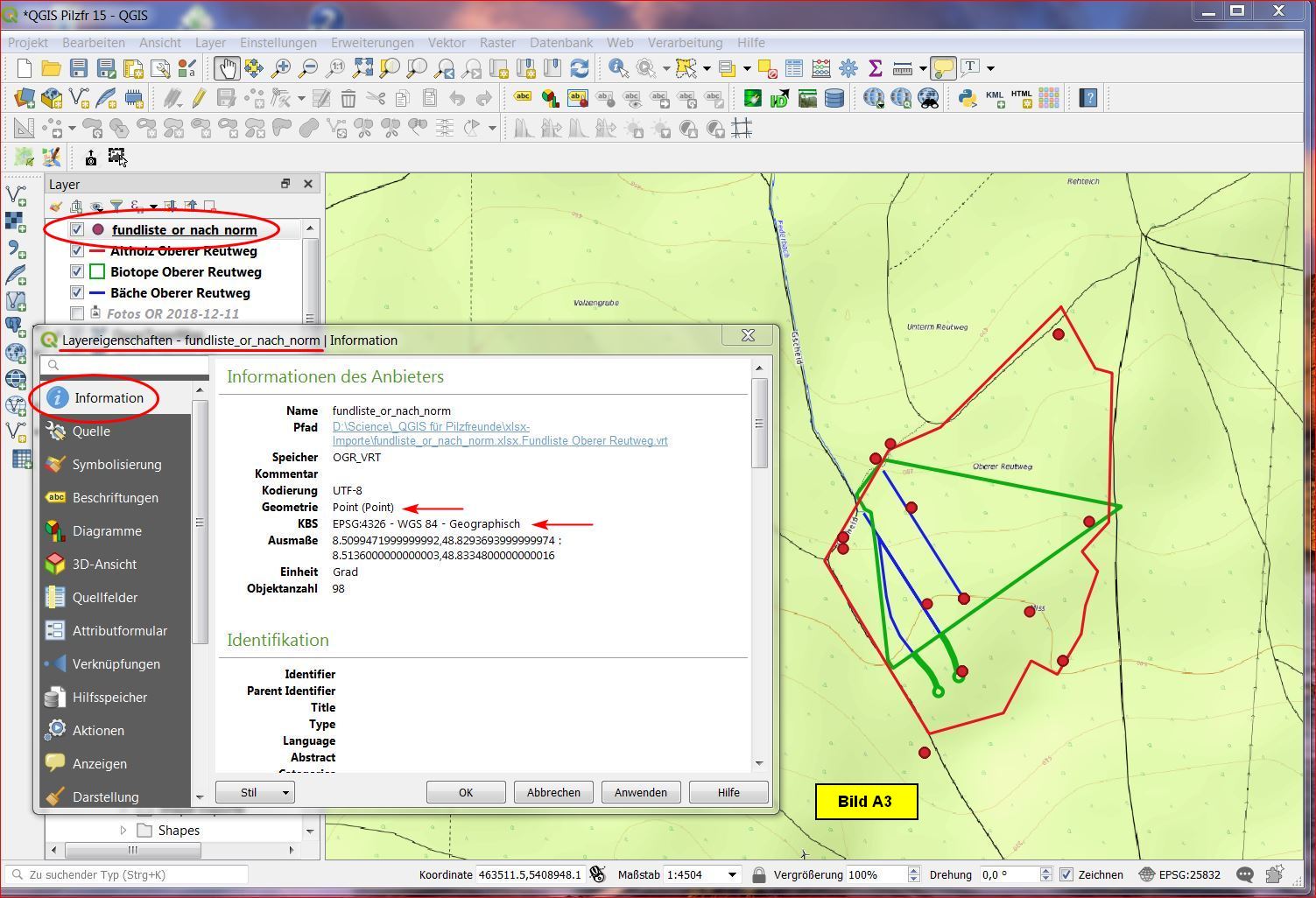

Den Objektdaten liegen GPS-Daten mit ca. ± 10-15 Metern Genauigkeit zugrunde. Das Layer-KBS ist WGS84 EPSG:4326, wie es vom GPS-Empfänger geliefert wurde. Dies zeigt das Layereigenschaften-Untermenü Informationen:

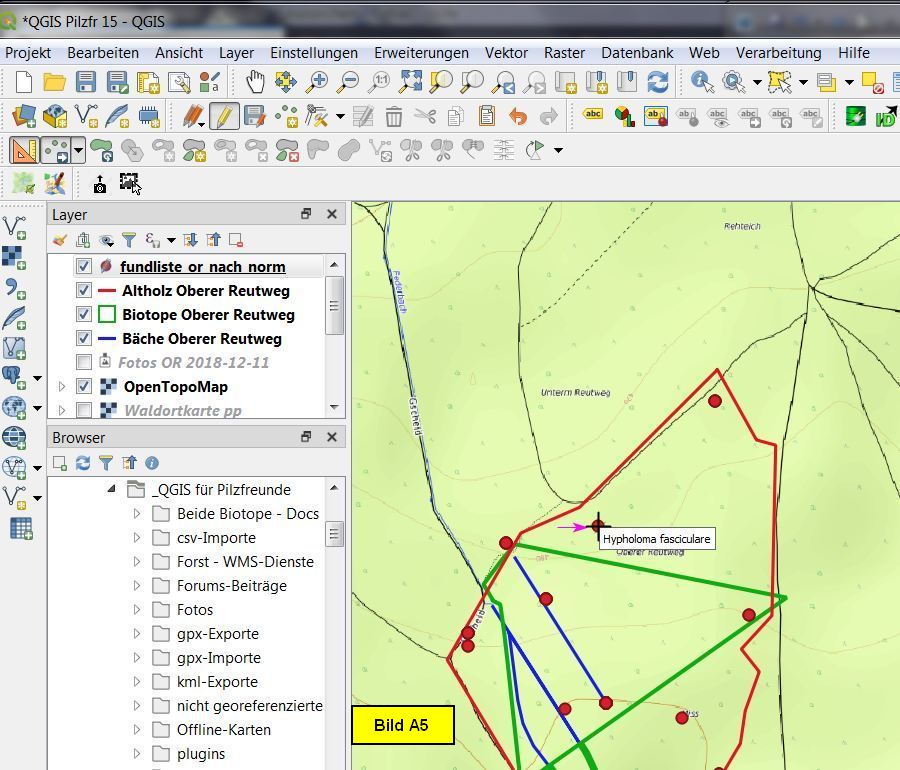

Es soll nun der Fundpunkt (Hypholoma fasciculare), von dem der kleine pinkfarbene Pfeil wegzeigt, in Pfeilrichtung verschoben werden.

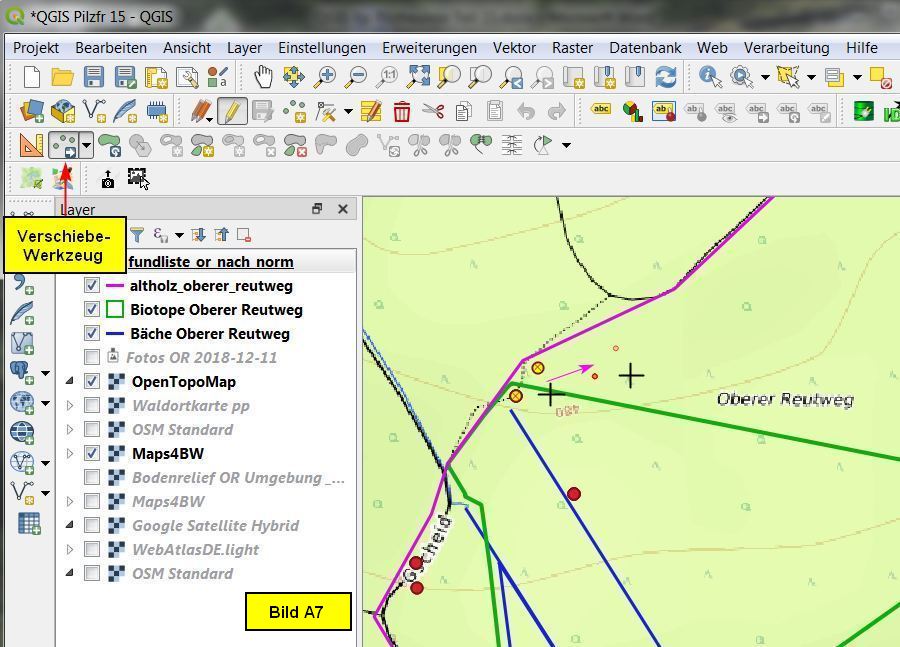

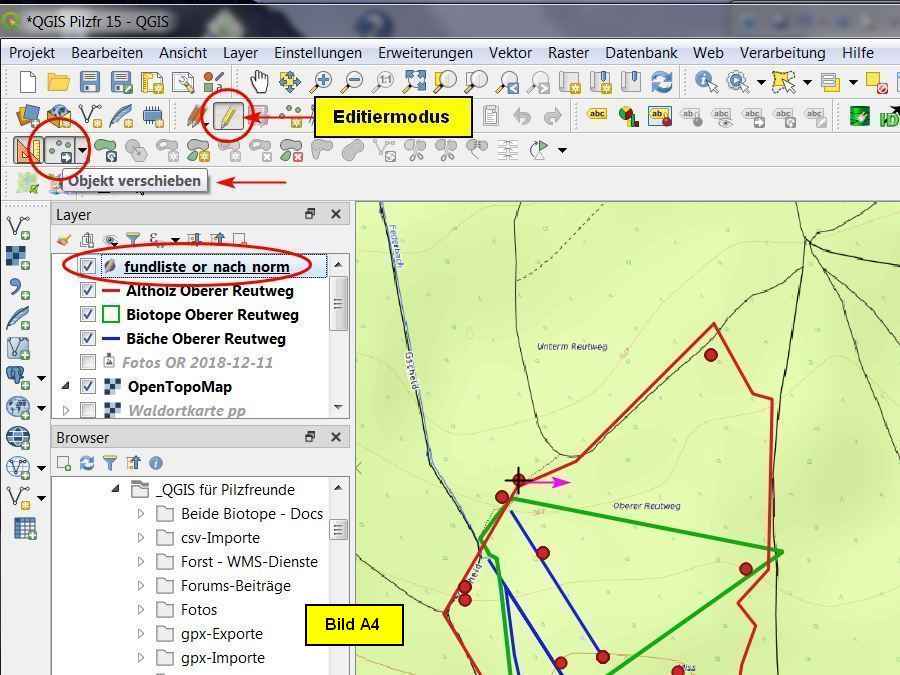

Dazu bleibt der Layer im Layerfenster aktiviert, und es wird der Editiermodus (Stift-Werkzeug) eingeschaltet. Nun aktivieren wir noch das Werkzeug Objekt verschieben aktiviert, worauf der Cursor die Form eines Kreuzes annimmt:
Das Verschiebenerfolgt, indem man erst auf den zu verschiebenden Punkt und dann auf das Ziel clickt. Ergebnis:

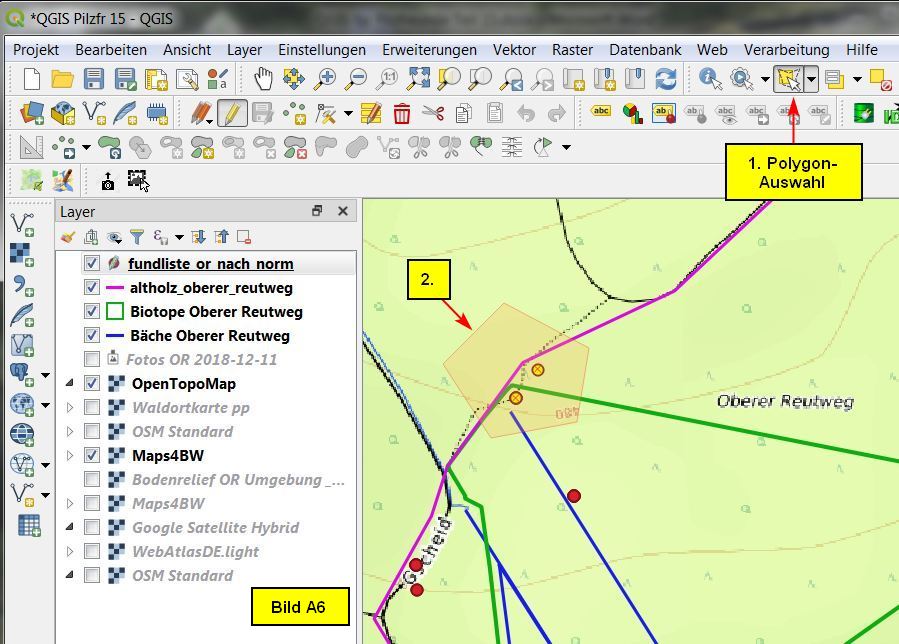

Es ist auch möglich, mehrere Punkte gleichzeitig um einen bestimmten Weg zu verschieben. Dazu aktiviert man als erstes eines der Auswahlwerkzeuge, z.B. die Polygon-Auswahl. Durch Clicken und Ziehen lassen sich sehr elegant mehrere Punkte gleichzeitig selektieren. Die Auswahl wird durch Rechtsclick abgeschlossen.
Jetzt aktiviert man das Verschiebe-Werkzeug und clickt dann z.B. 10 mm neben den selektierten Punkten, worauf ganz feine, „schwebende“ Punkte zu sehen sind. Mit dem Cursor, ohne gedrückte Maustaste, fährt man nun soweit, bis die schwebenden Punkte ihr Ziel erreicht haben.
Ein letzter Mausclick fixiert sie schließlich.
Sind alle Verschiebungen abgeschlossen, muss man diese Änderungen durch clicken auf Layeränderungen speichern übernehmen. Danach kann man den Editiermodus abschalten (Stiftwerkzeug).
Während der Edtierungen kann man Aktionen mit <STRG> + Z rückgängig machen.
B) Linienobjekt (Umriss des Kartierungsgebietes) editieren

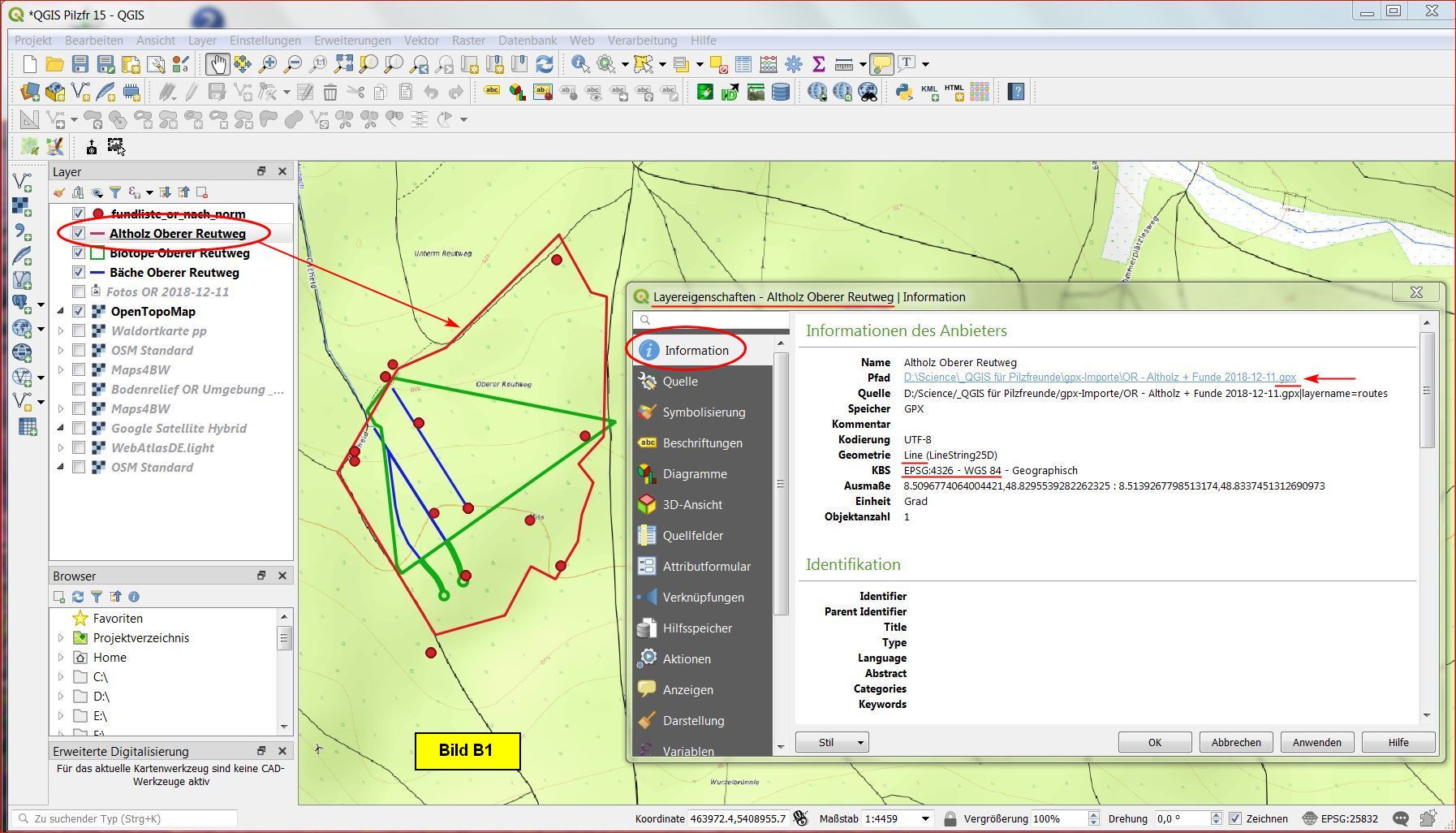

Es handelt sich um die Umrisslinie des gesamten Kartierungsgebietes, Layername Altholz Oberer Reutweg. Wenn wir uns durch Doppelclick auf den Layer im Layerfenster die Eigenschaften, und hier die Informationen ansehen, erkennen wir, dass dieser Linienlayer durch einen GPX-Import entstanden war:
Problem: Diese sogenannten „GPX-Layer“ sind in QGIS nicht editierbar.
Ein Ausweg: wir generieren aus dem GPX-Layer ein Shapefile-Layer - Shapefile-Layer sind editierbar!
Wie das funktioniert, können wir untenstehender Bilderfolge entnehmen.
Wichtig ist, dass wir vorher einen Ordner für Shapefile-Exporte innerhalb des Projektbereiches angelegt haben.

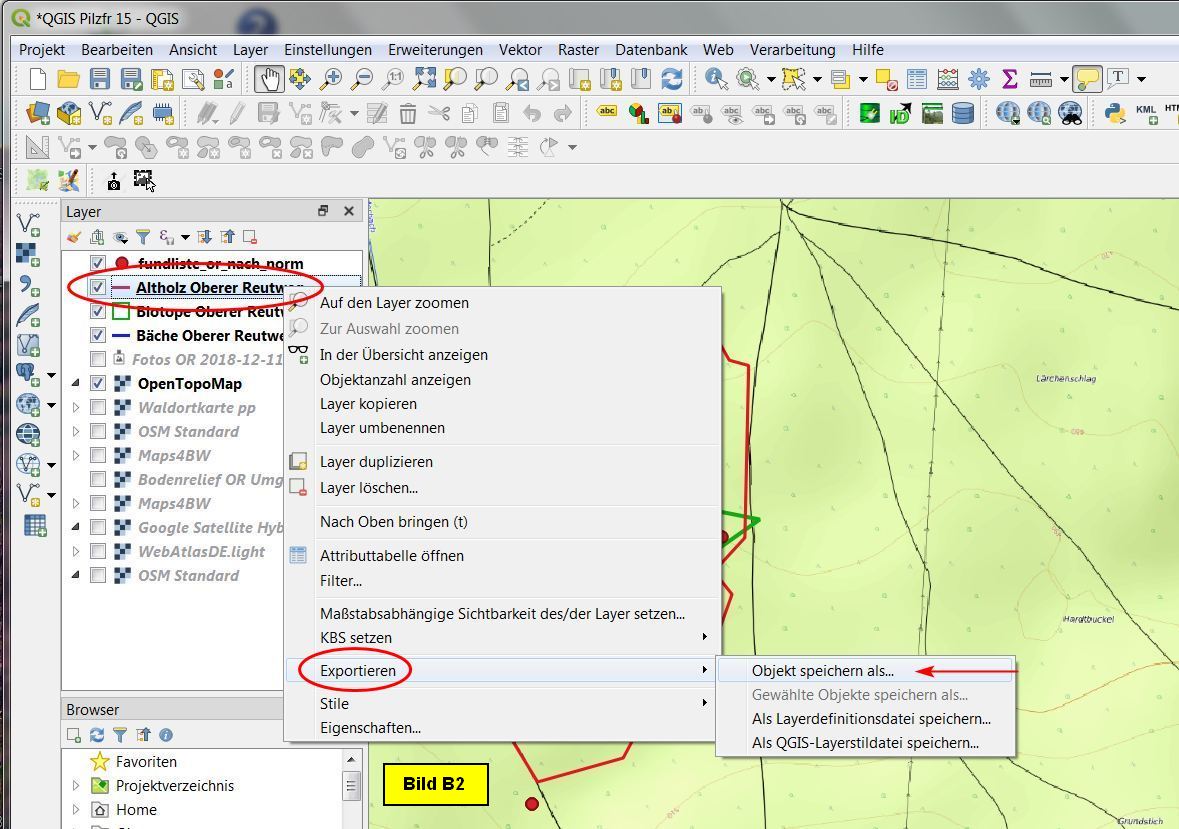

Wir beginnen im Layerfenster mit einem Rechtsclick auf den GPX-Layer Altholz Oberer Reutweg und selektieren die Funktion Exportieren > Objekt speichern als ... (Bild B2):

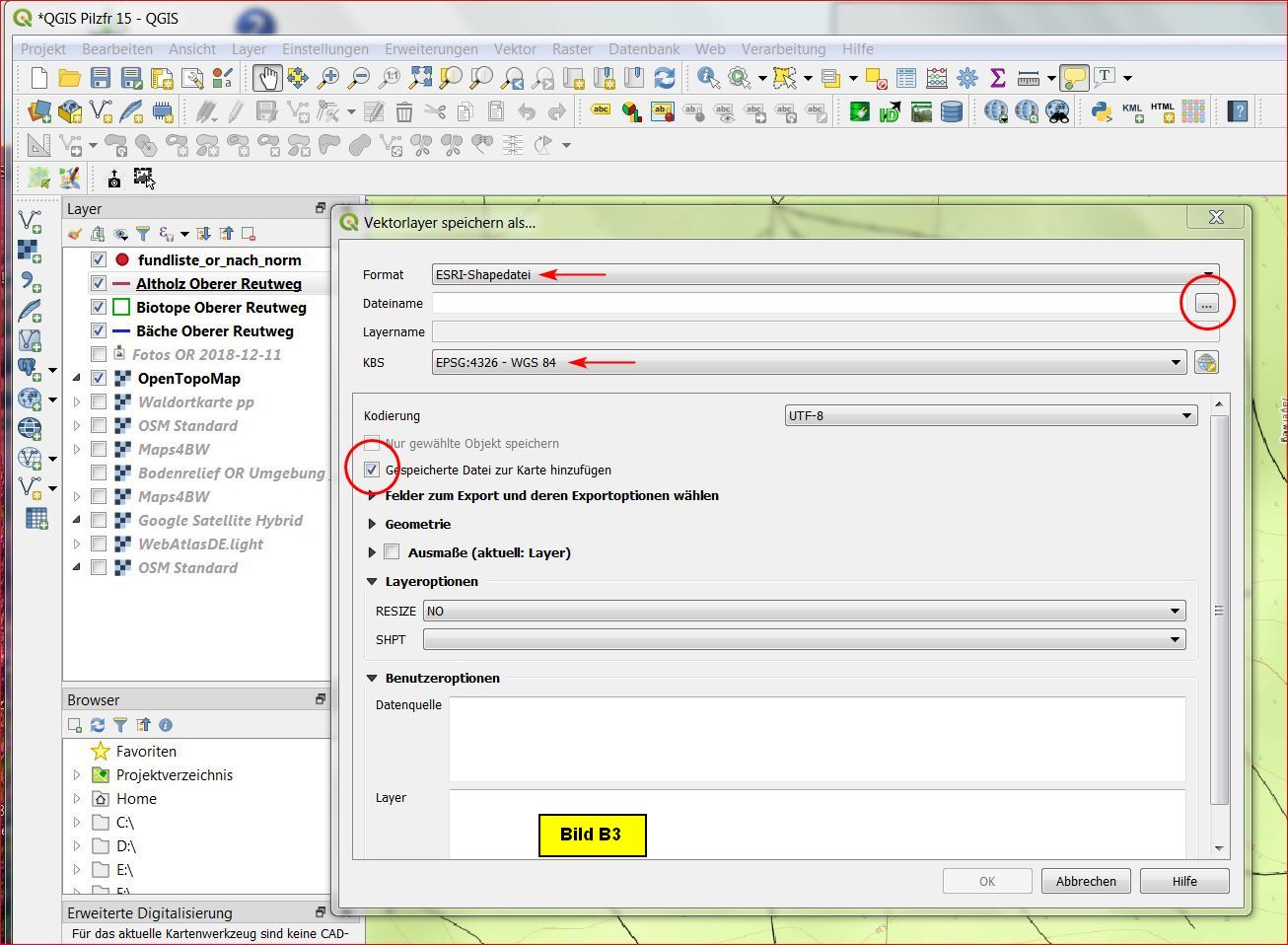

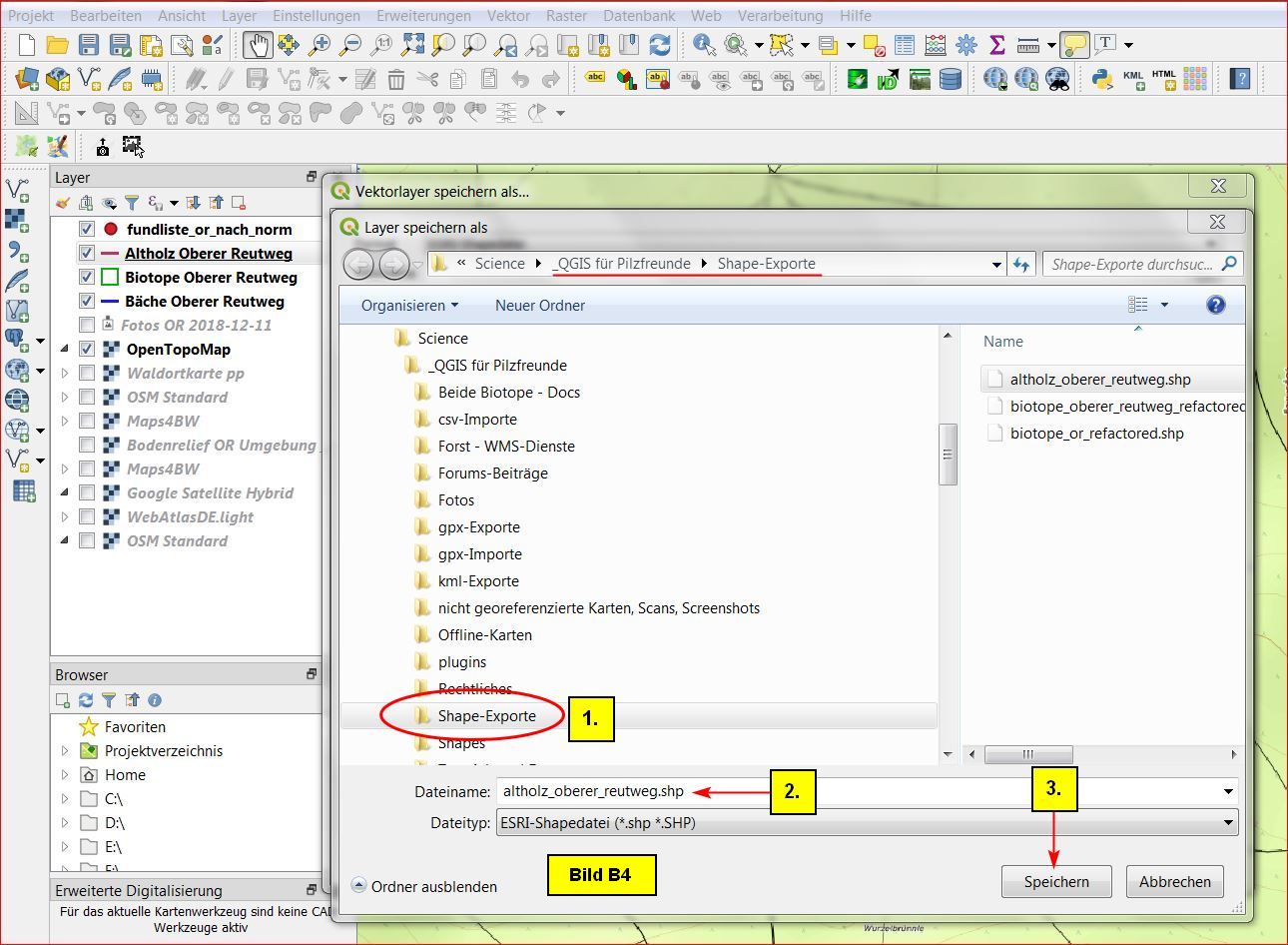

Im erscheinenden Menü Vektorlayer speichern als... stellen wir alles nach Bild B3 ein und clicken dann auf den Browse-Button oben rechts:

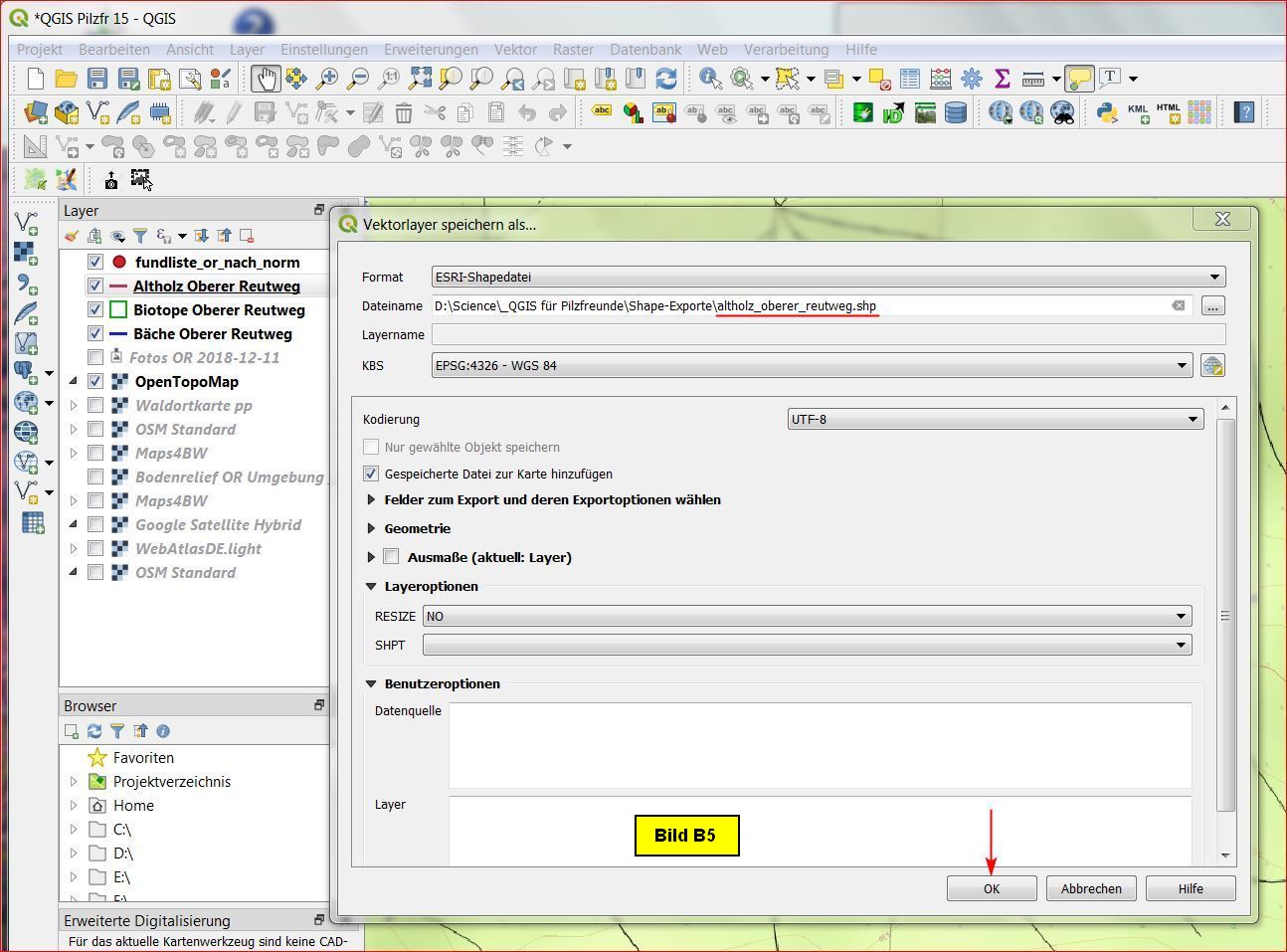

Weiter geht es nach Bild B4 und Bild B5:
Nach dem Clicken auf OK ist ein neuer Layer altholz_oberer_reutweg entstanden.

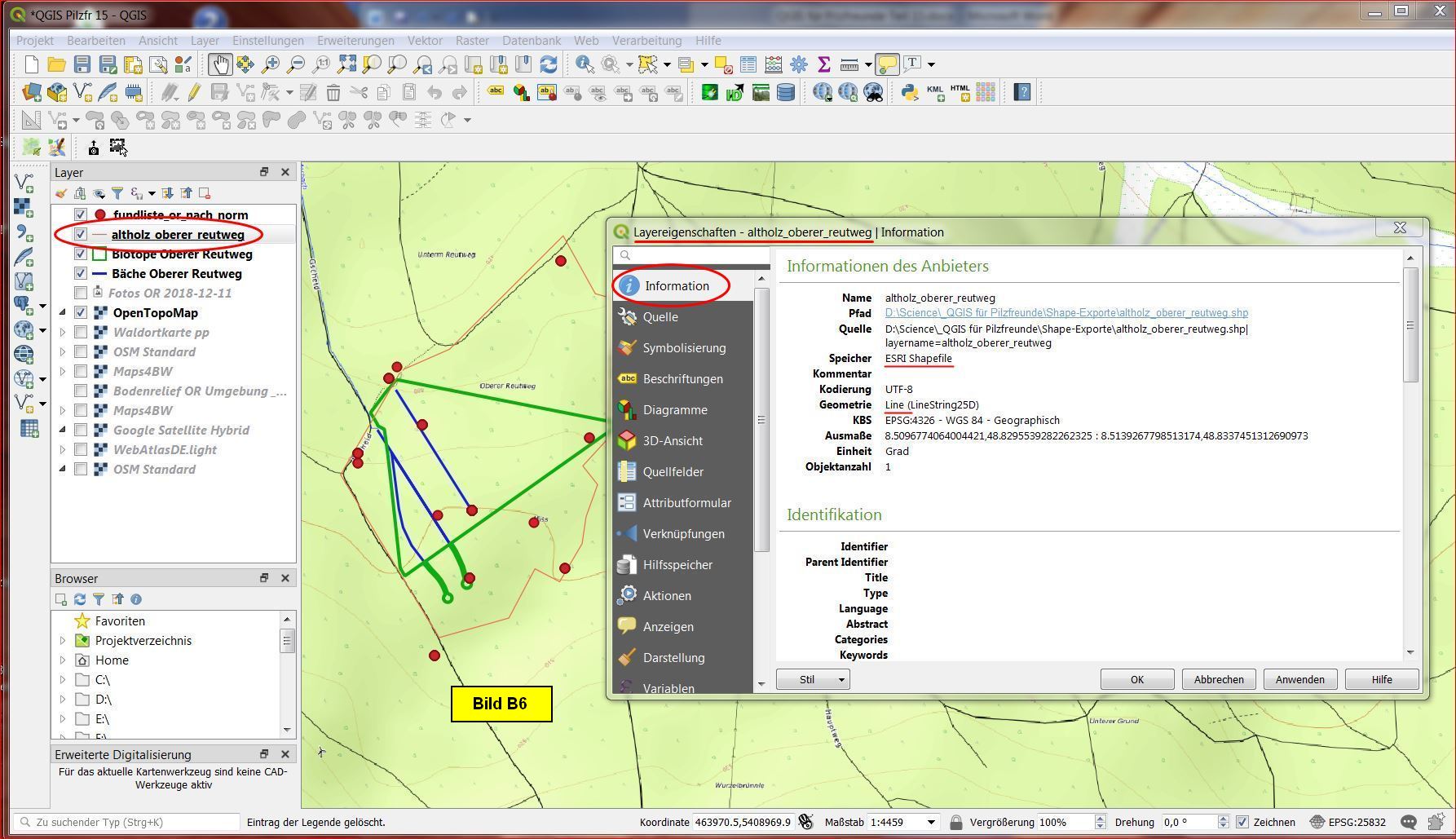

Layereigenschaften > Information zeigt uns, dass die Quelle des neuen Layers tatsächlich ein Shapefile mit Linienobjekten ist:
Den „GPX-Layer“ können wird jetzt löschen und mit dem soeben erstellen „Shapefile-Layer“ weitermachen:

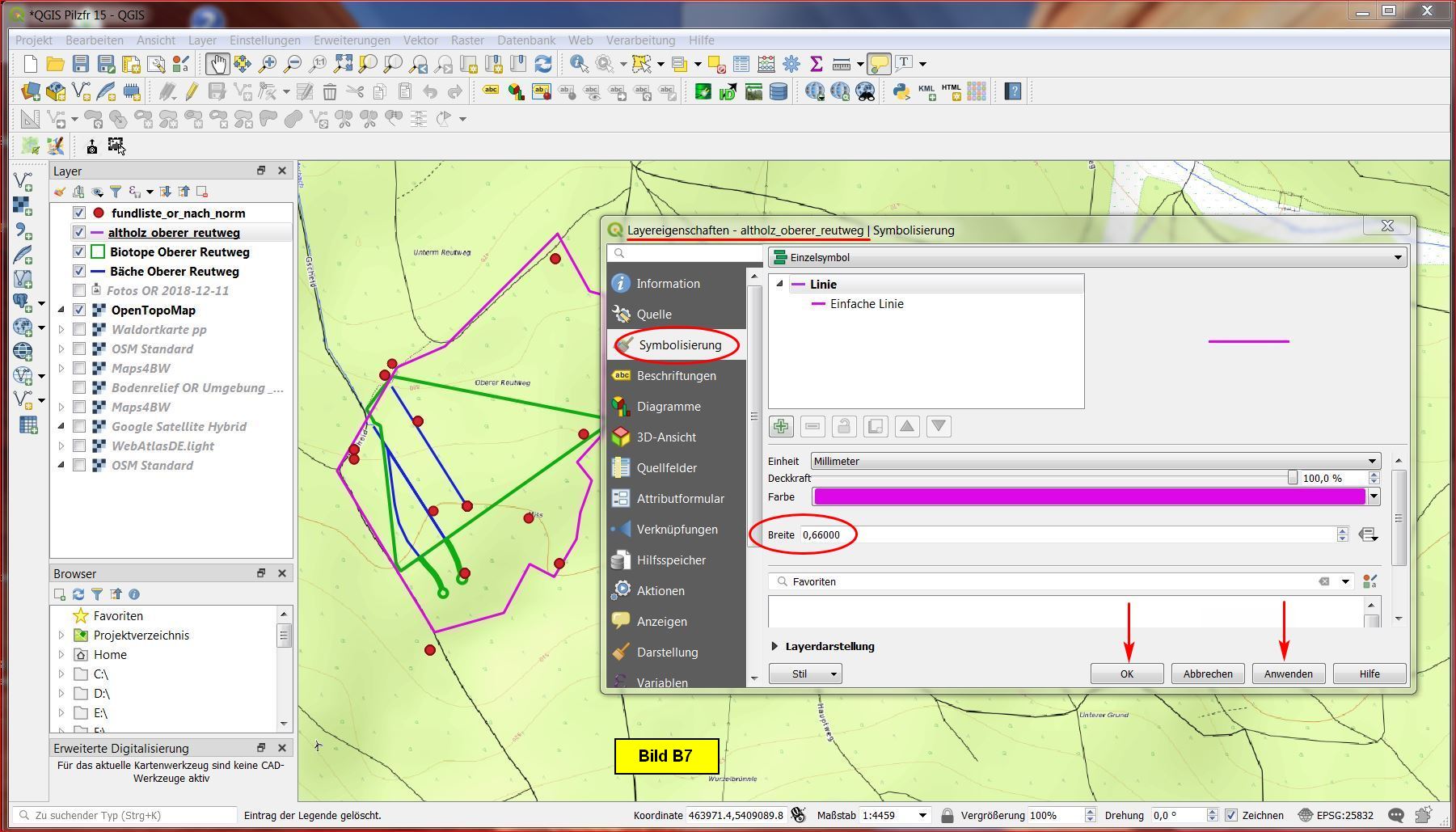

Über Layereigenschaften > Symbolisierung geben wir der Linie eine auffälligere Farbe und größere Dicke. Anschließend die Buttons Anwenden und OK clicken:
Zum Editieren des Linienlayers halten wir den Layer aktiv und selektieren den Editier-Modus (Stift-Werkzeug). Die Ecken der Linienkontur bezeichnet man als Stützpunkte oder Knoten.
Um die Stützpunkte zu bearbeiten, clicken wir auf das Knotenwerkzeug. Der Cursor nimmt daraufhin die Form eines Kreuzes an (Bild B8). Wir haben nun folgende Möglichkeiten:
a) Stützpunkt löschen: auf einen Stützpunkt clicken, dann die Entf-Taste.

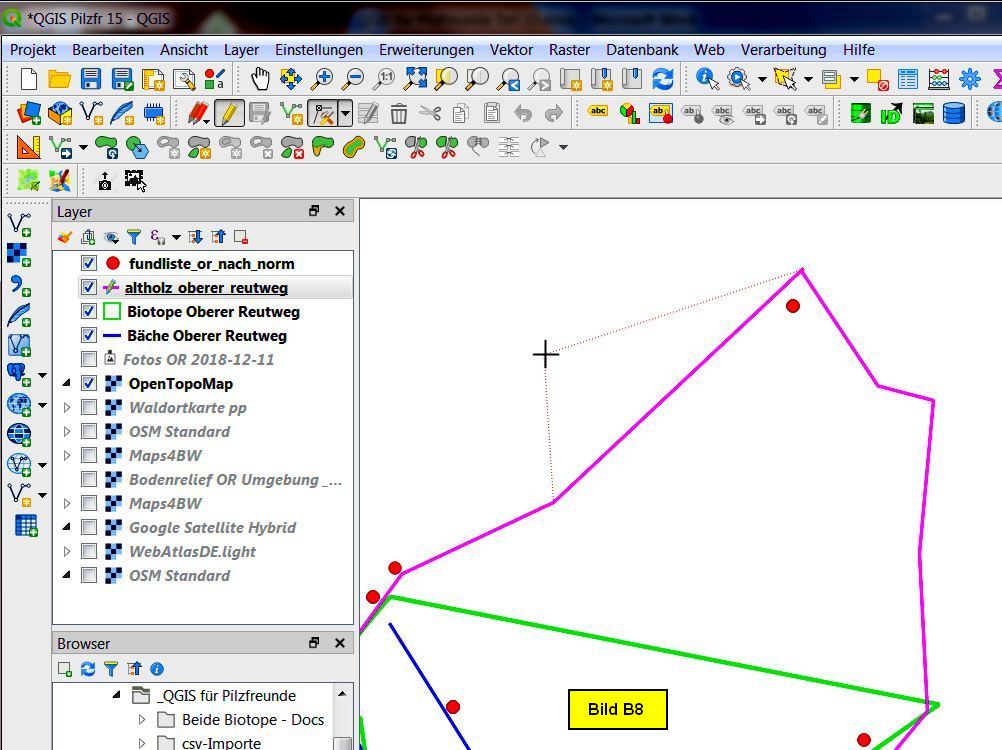

b) Stützpunkt hinzufügen (Bild B8): auf der Linie, auf der neue Stützpunkt entstehen soll, doppelclicken und Cursor bei nicht gedrückter Maustaste an die neue Position führen (Bild B8). Sobald die Zielposition erreicht ist, nochmals clicken.

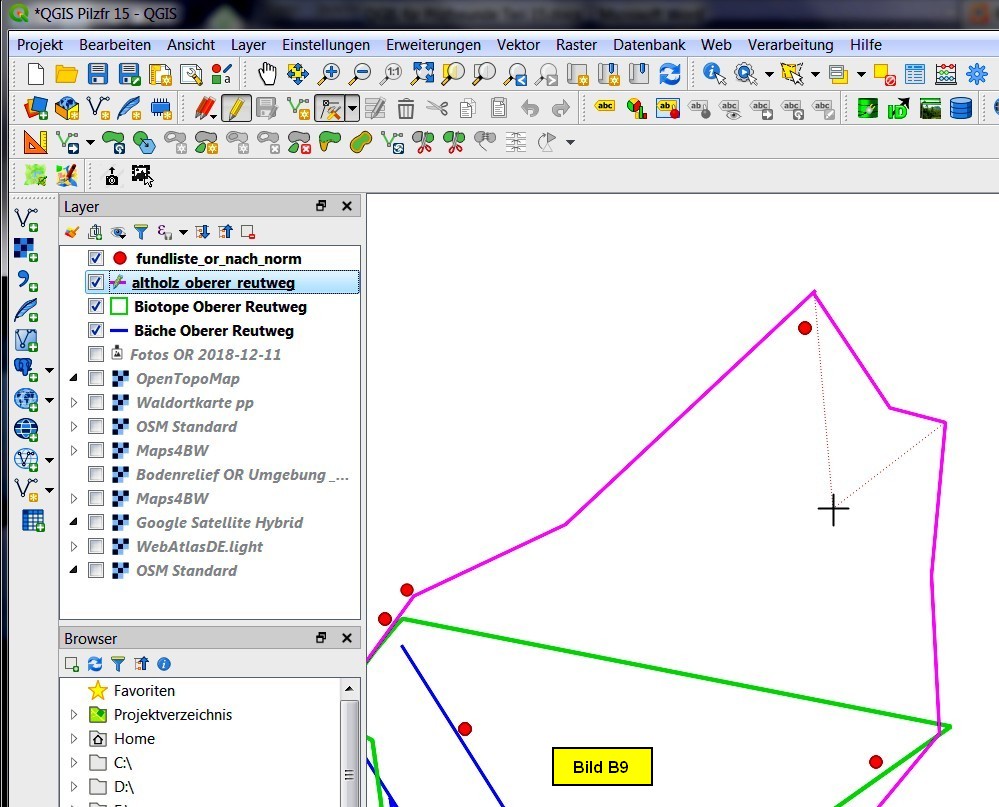

c) Stützpunkt verschieben (Bild B9): auf dem zu verschiebenden Stützpunkt einfach clicken und Cursor bei nicht gedrückter Maustaste an die neue Position führen (Bild B9). Sobald die Zielposition erreicht ist, nochmals clicken.

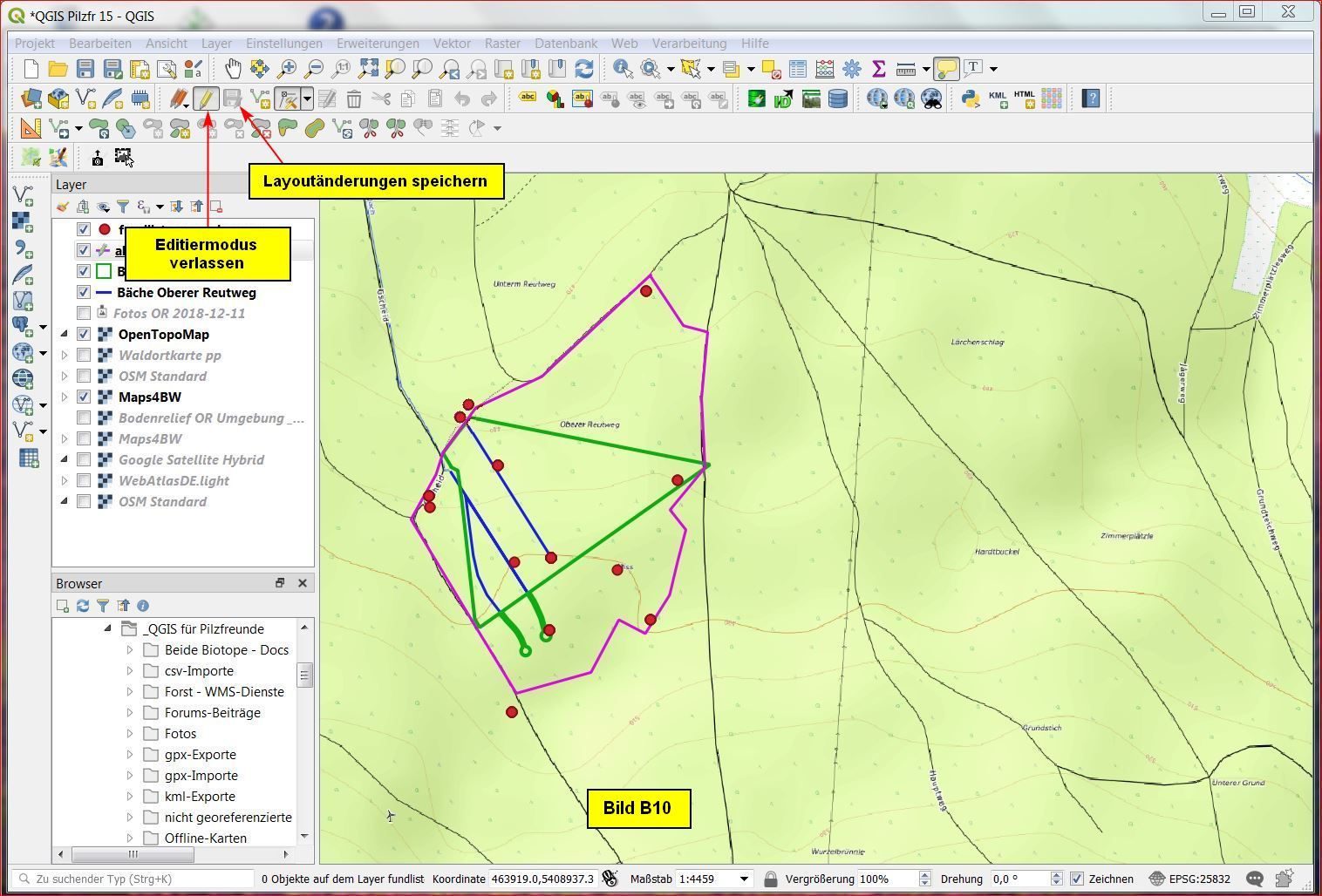

Wir bearbeiten die Umrisslinie, bis sie etwa das Aussehen nach Bild B10 hat.

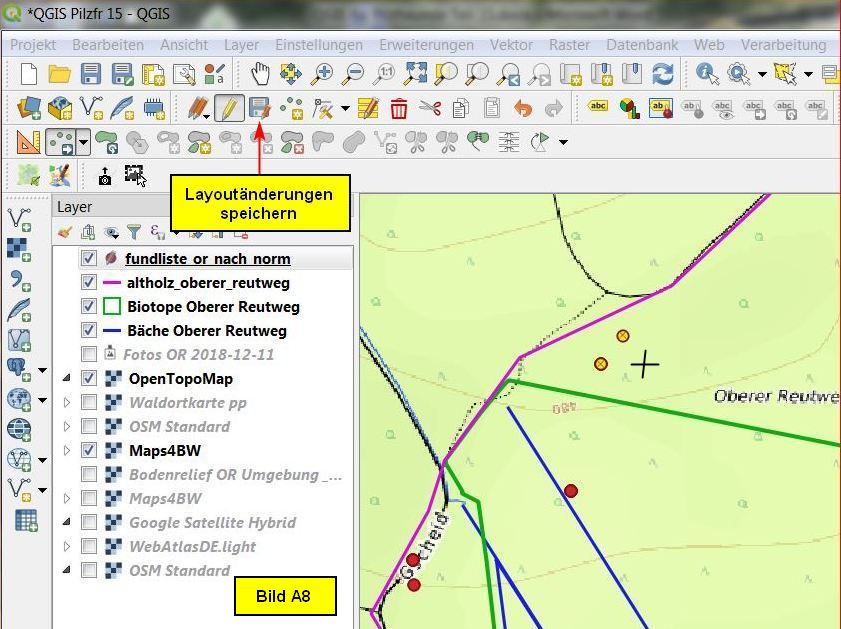

Nun noch Layoutänderungen speichern und den Editier-Modus verlassen:
Danach können wir das Projekt speichern und QGIS verlassen.
Zusatznotizen:
A) Der Button Layeränderungen speichern darf nicht mit Projekt speichern verwechselt werden!
B) Flächenförmige Objekte (Polygone) lassen sich ebenfalls entsprechend editieren.
Das war’s für heute
Über Fragen und Anregungen würde ich mich freuen - und bitte meldet mir, sollte etwas unklar oder fehlerhaft dargestellt sein!
Viel Erfolg!
