Willkommen in Teil 18a der Forumsreihe „QGIS für Pilzfreunde“!
Hier die Übersicht über alle Teile dieser Forumsreihe
Ziel für heute: Ein als xyz-Textdatei vorliegendes Digitales Geländemodell DGM1 (Lidar-Daten mit 1-Meter-Auflösung) mit Hilfestellung der Software planlauf/Terrain in QGIS einpflegen um ein ansprechendes Geländerelief zu erzeugen.
In Teil 18 hatte ich gezeigt, wie man eine xyz-Textdatei in QGIS3 importiert und daraus ein Geländemodell erstellt. In QGIS 2.18 war mir das leider nicht gelungen. Mit dem hier dargestellten Workaround spielt die QGIS-Version keine Rolle.
Voraussetzung: Man besitzt eine Lizenz der Software planlauf/Terrain. Hierzu siehe auch hier.
Bei planlauf/Terrain handelt es sich um eine Software zur Visualisierung von 3D-Geländemodellen, auch für unterwegs mit GPS-Empfänger nutzbar.
Das Vorgehen im einzelnen
A) planlauf/Terrain-Export des Geländemodells als georeferenzierte jpg-Datei
B) Import der jpg-Datei als Rasterlayer in QGIS 2.18 (QGIS 3.x funktioniert auch)
A) planlauf/Terrain-Export des Geländemodells als georeferenzierte jpg-Datei

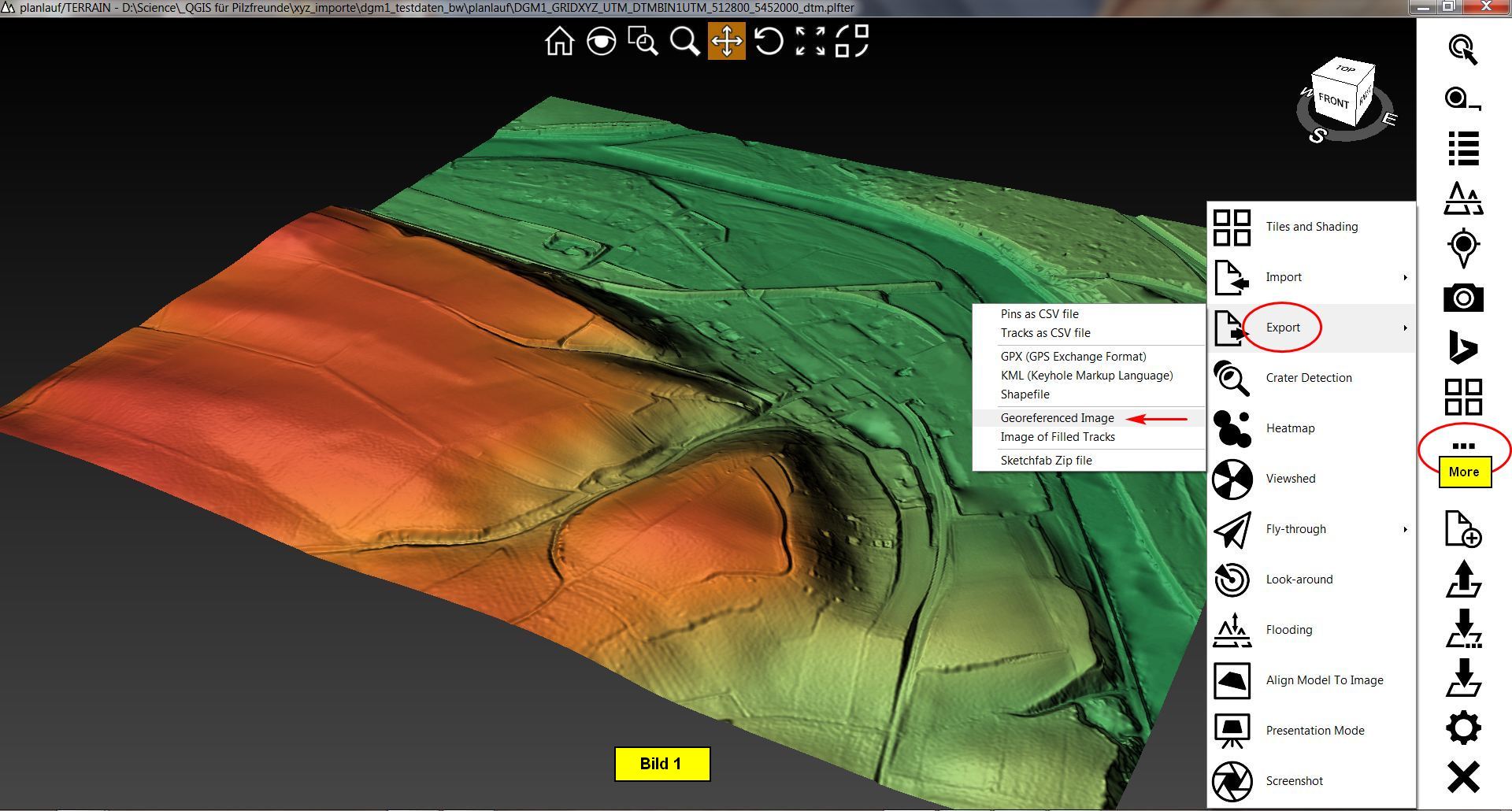

Es handelt sich um dieselben DGM1-Testdaten aus Teil 18 (xyz-Textdatei), wo man sie auch herunterladen kann. In Planlauf-Terrain sieht das Geländemodell (3D) dann so aus, wie Bild 1 es zeigt.

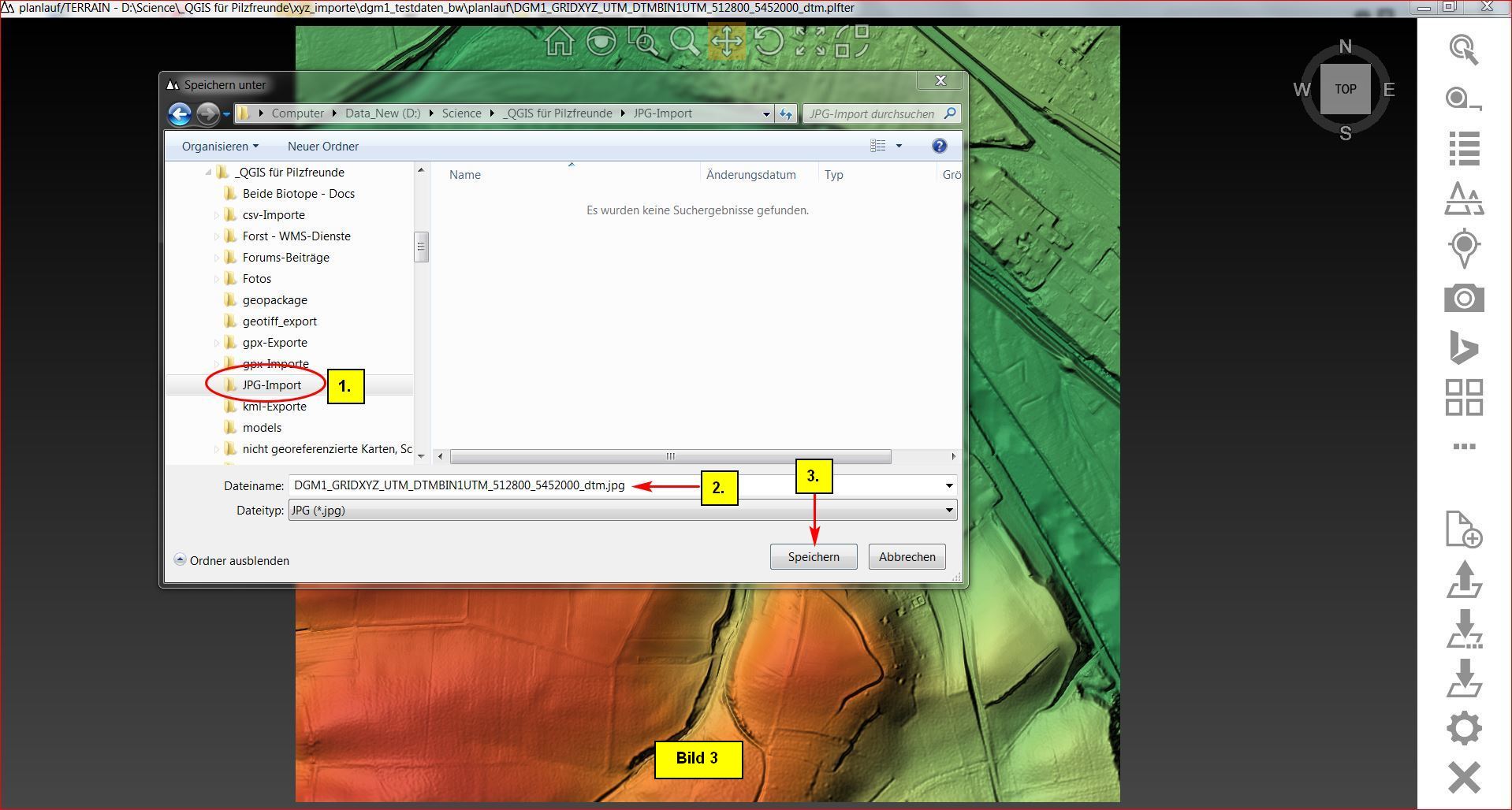

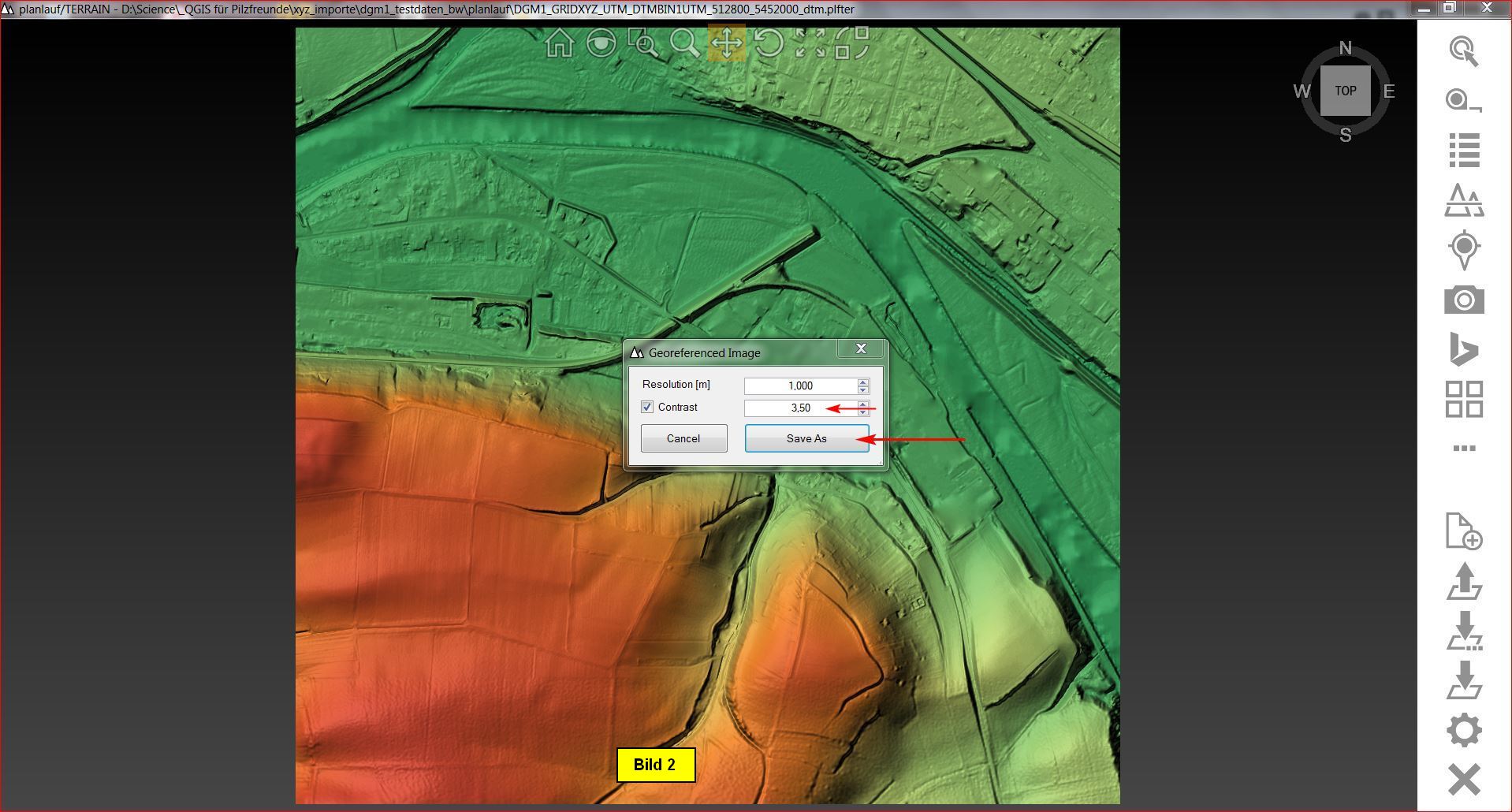

Der Exportablauf ist der folgenden Bildfolge zu entnehmen. In Bild 2 habe ich außerdem den Bildkontrast erhöht.
Wichtig: Die aus planlauf/Terrain exportierten Daten haben das KBS ETRS89 / UTM
B) Import der jpg-Datei als Rasterlayer in QGIS 2.18
Die Bildfolge zeigt das Vorgehen:

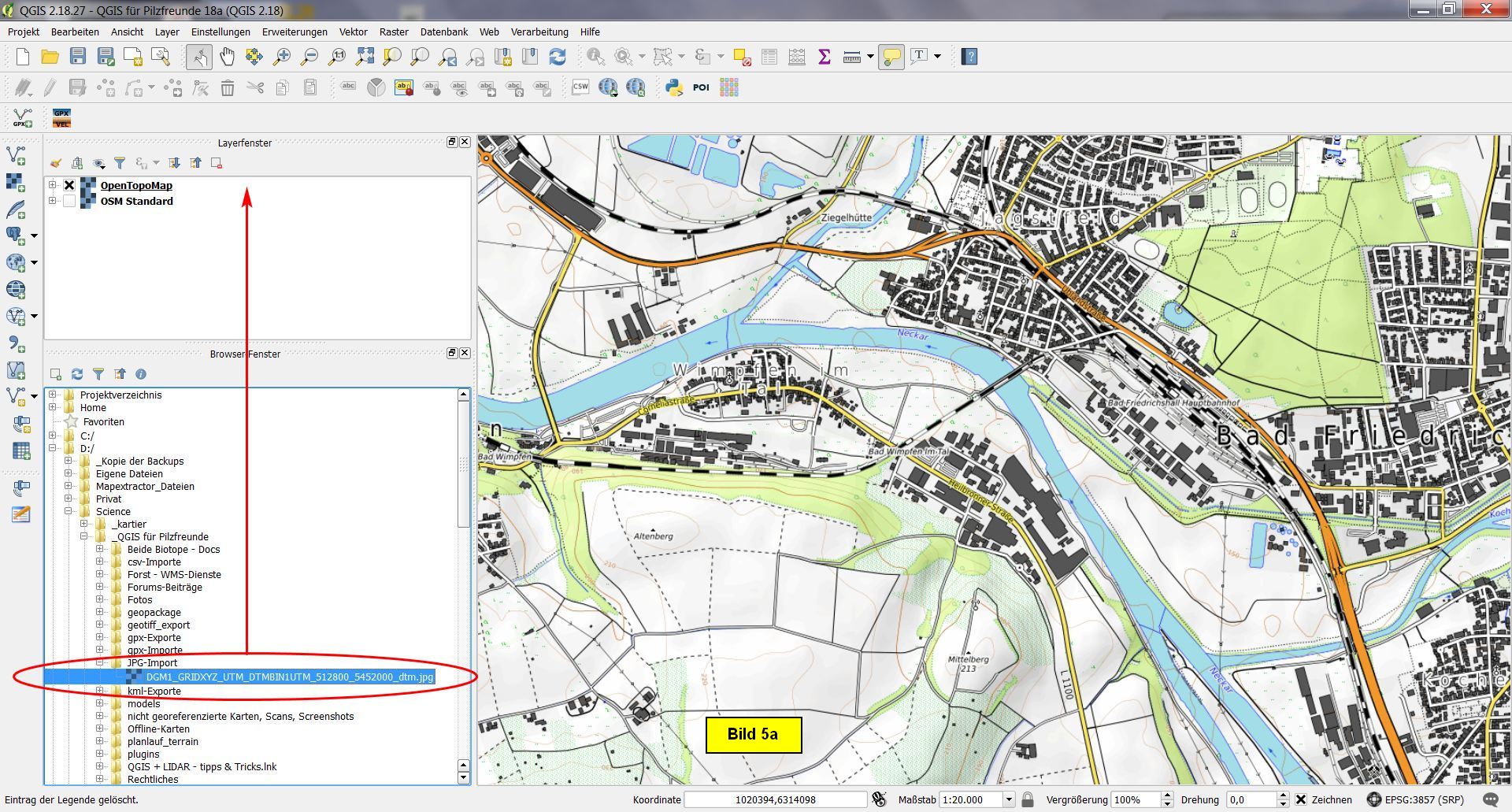

Zuerst die georeferenzierte jpg-Datei per Drag & Drop aus dem Browser-Fenster ins Layer-Fenster ziehen:

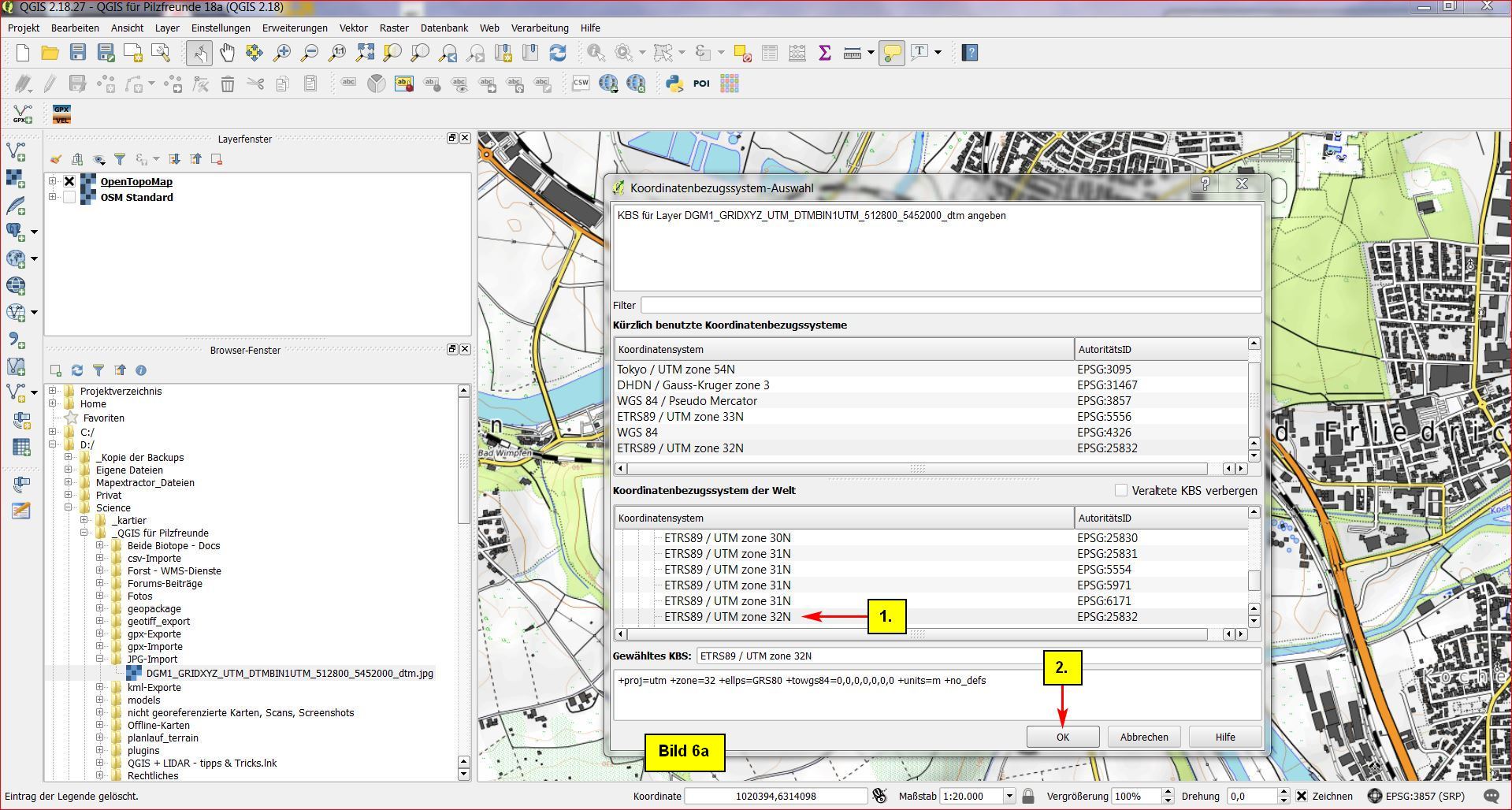

KBS des importierten jpg-Files selektieren (hier ETRS89/UTM32N EPSG:25832):

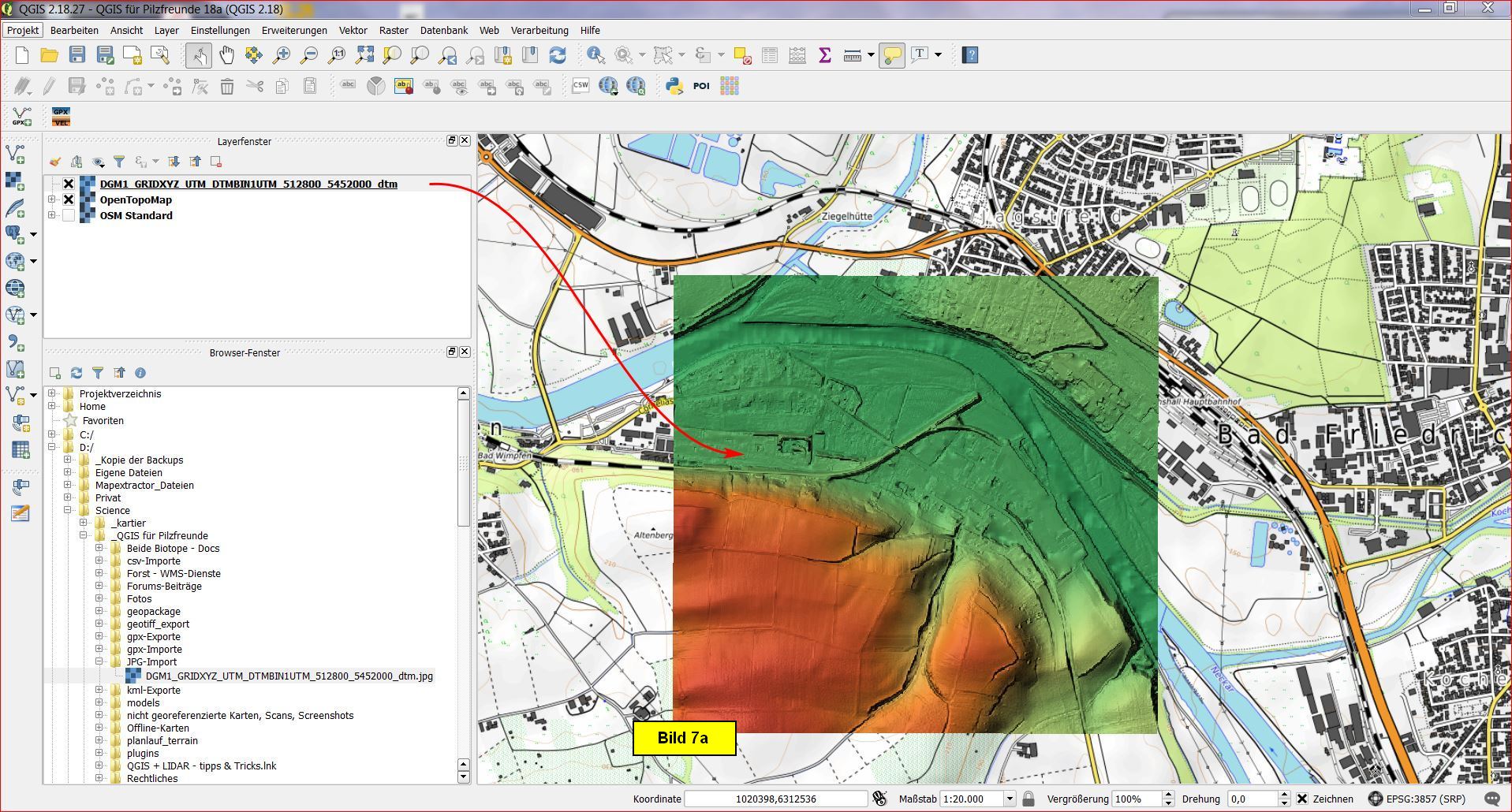

Und hier das Ergebnis. Es ist natürlich nur 2-dimensional:

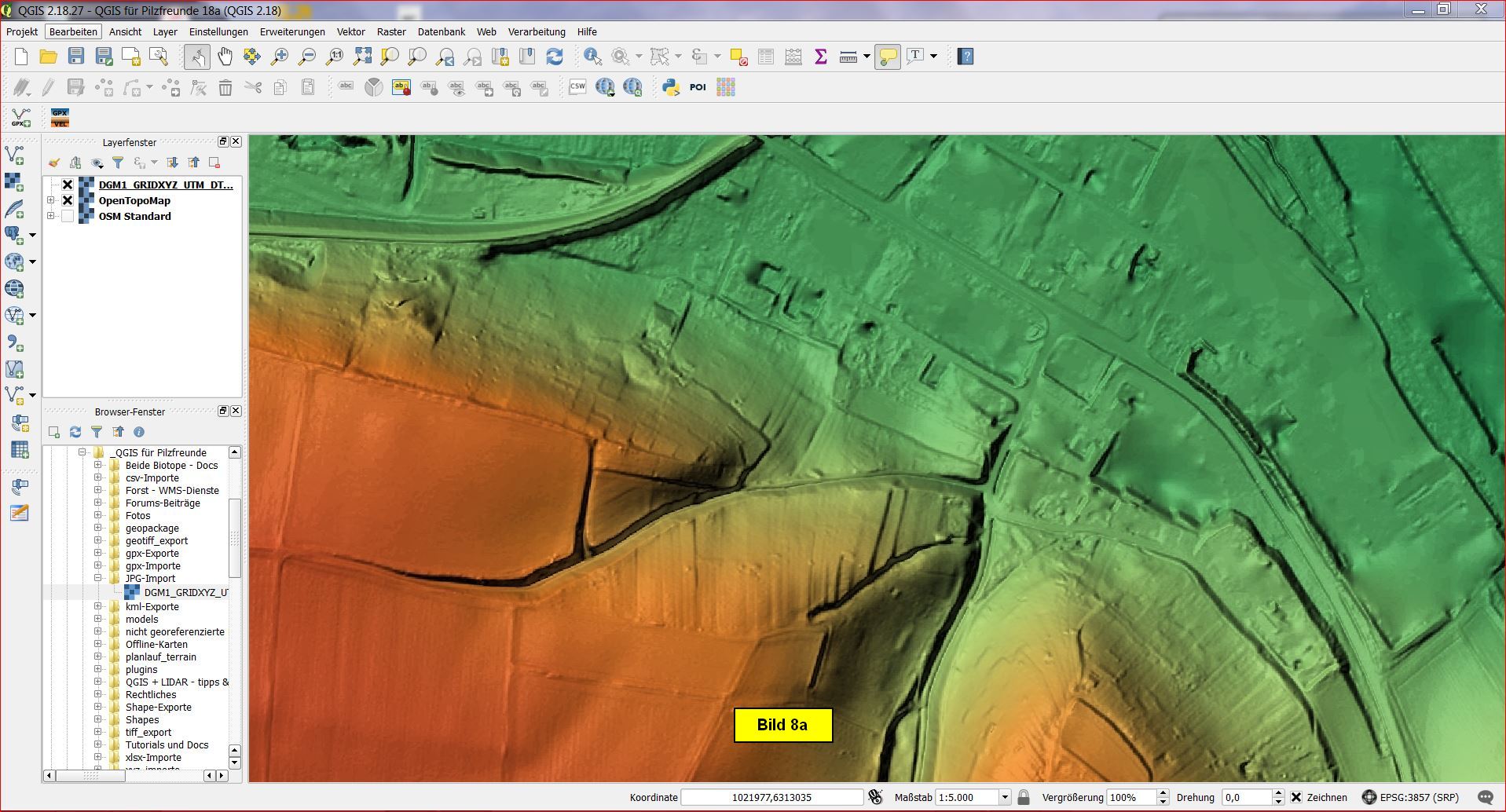

Maßstab 1:5000:
Auf dem letzten Bild kann man schön sehen, wie „versteckte“ Pfade, Gräben, Grundstücke, Erdlöcher etc. sichtbar werden, eben die große „Idee“ von Lidar.
Das war’s für heute.
Über Fragen und Anregungen würde ich mich sehr freuen!
Viel Erfolg!
Bernd
