Willkommen in Teil 20 der Forumsreihe „QGIS für Pilzfreunde“!
Hier die Übersicht über alle Teile dieser Forumsreihe
In Teil 19 hatten wir ein Shapefile-Layer, und zwar ein Punktlayer baeume erstellt, Eingaben gemacht und die Darstellung bearbeitet.
Ziel für heute ist die Fortsetzung von Teil 19: Kategorisierte Darstellung nach der Baumart und komfortable Eingabe durch eine Eingabemaske.
Ausgangspunkt ist der letzte QGIS-Stand von Teil 19 und die verwendete Excel-Tabelle:
baeume.xls.
Den Punktlayer baeume, den wir ja bearbeiten wollen, halten wir als obersten Layer aktiv und sichtbar. Hintergrundkarte: OSM-Standard, KBS: EPSG:25832 ETRS89 / UTM zone 32N.
Wir werden in folgenden Schritten vorgehen:
A) Zusätzliche Felder erstellen
B) Kategorisierung nach der Baumart
C) Eingabemaske erstellen
D) Eingaben durchführen
Auf geht’s:
A) Zusätzliche Felder erstellen
Hier nochmal die Quellfelder innerhalb der Layereigenschaften. Wir wollen noch ein Feld hinzunehmen: ein Textfeld pilzbefall. Dazu schalten wir erst einmal den Bearbeitungsmode/Editiermode ein:
Wir clicken auf den linken Button Neues Feld, geben im erscheinenden Menü die Werte für pilzbefall nach Bild 4 ein und clicken auf OK:
Das Ergebnis anwenden und mit OK bestätigen (Bitte sich nicht am schwarzen Balken stören, hier hatte ich anfangs noch ein weiteres Feld vorgesehen):
Wir speichern die Layoutänderungen ab und verlassen den Editiermodus:
B) Kategorisierung nach der Baumart
Die Kategorisierung nach der Baumart scheint mir zwecks Darstellung und Eingabe optimal zu sein. Dazu öffnen wir die Eigenschaften des Punktlayers baeume durch Doppelclick im Layerfenster und wählen das Untermenü Symbolisierung.
Hier stellen wir die Darstellung von Einzelsymbol auf Kategorisiert um:

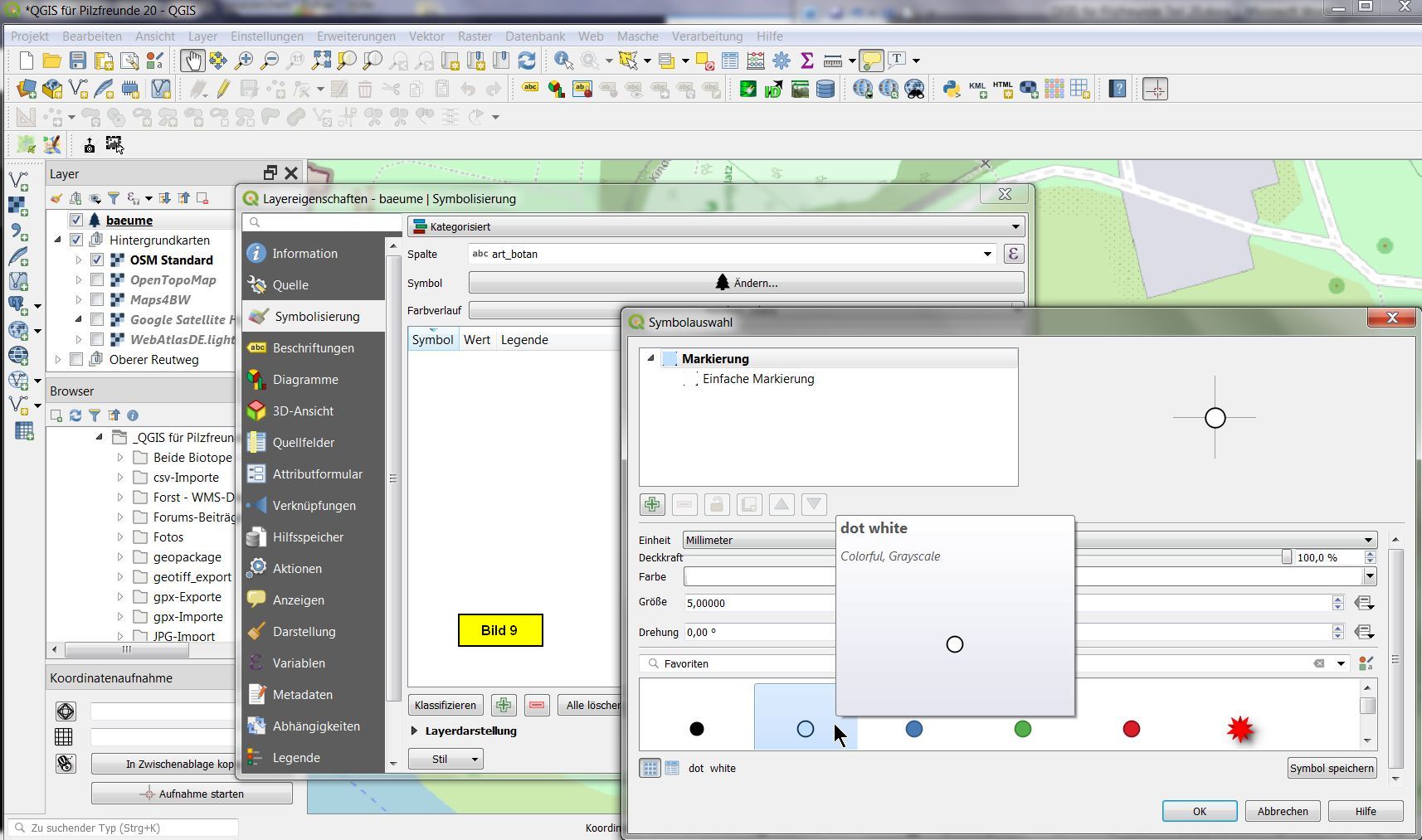

Im nächsten Mernü wählen wir als Spalte, nach der kategorisiert werden soll: art_botan und als Symbol z.B. einen weißen Kreis, dessen Größe wir auf 5 mm festlegen:
Die Klassifizierung (unterschiedliche Farben) lassen wir am besten QGIS selber duchführen:

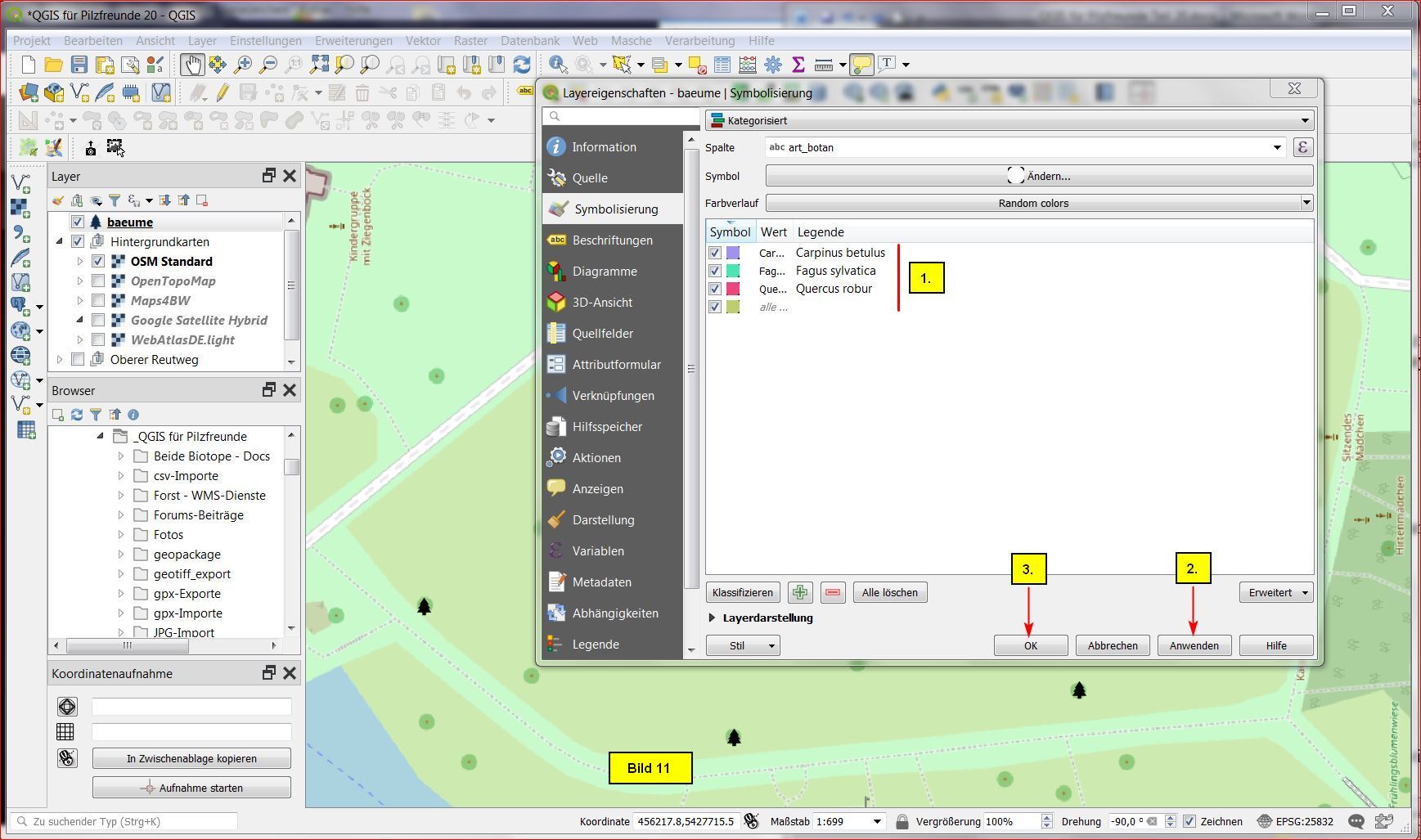

Die bisher aufgenommenen Arten sind farblich sehr schön unterschiedlich realisiert. Clicken wir auf Anwenden und OK, ergibt sich folgendes Bild:
Sollten später weitere Kategorien = neue Baumarten (s.u.) hinzukommen, werden wir die Kategorisierung erweitern.
C) Eingabemaske erstellen

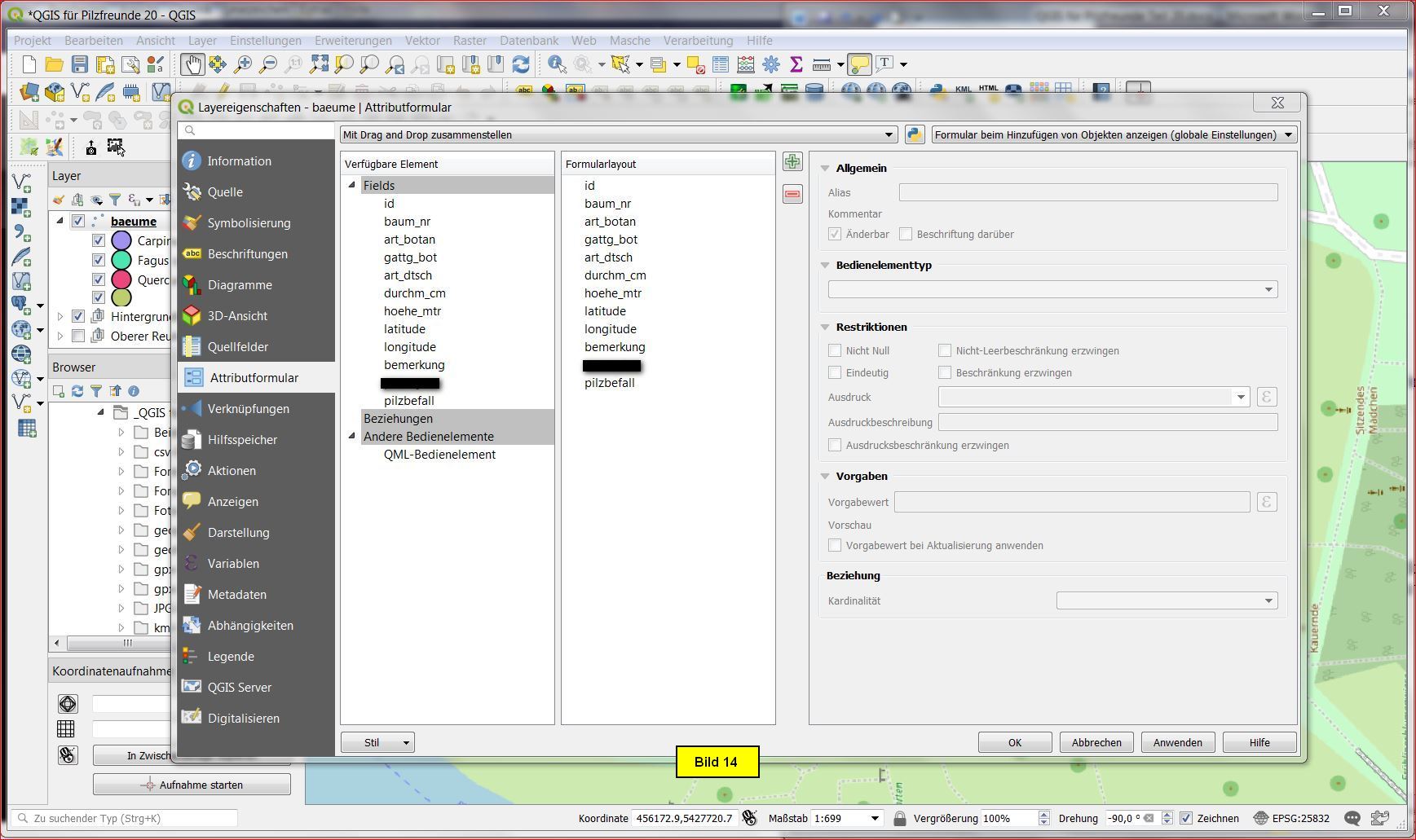

Wir öffnen die Layereigenschaften des Layers baeume und selektieren Attributformular. Hier stellen wir von Automatisch erzeugen auf Mit Drag und Drop zusammenstellen um:
Nun wird durch Clicken auf das grüne Pluszeichen ein Reiter erstellt, wir nennen ihn baum. Er erscheint ganz unten im Formularlayout:
Mittels Drag and Drop ziehen wir nun acht Felder auf diesen Reiter, so dass die Felder unter ihm eingerückt erscheinen:
art_bot, gattg_botan und art_dtsch wollen mit "Vorschlag bereits eingegebener Werte" realisieren. Dazu clicken wir unter Verfügbare element auf das entsprechende Feld, also erst einmal auf art_botan und tragen die Haken entsprechend Bild 18 ein.
Dann dies auch für gattg_botan und art_dtsch durchführen.
Wichtig:
Nach jeder abgeschlossenen Feldspezifikation den Button „Anwenden“ clicken!
Für durchm_cm sehen wir einen Schieber vor, der zwischen 10 und 100 mit einer Schrittweite von 1 variiert werden kann:

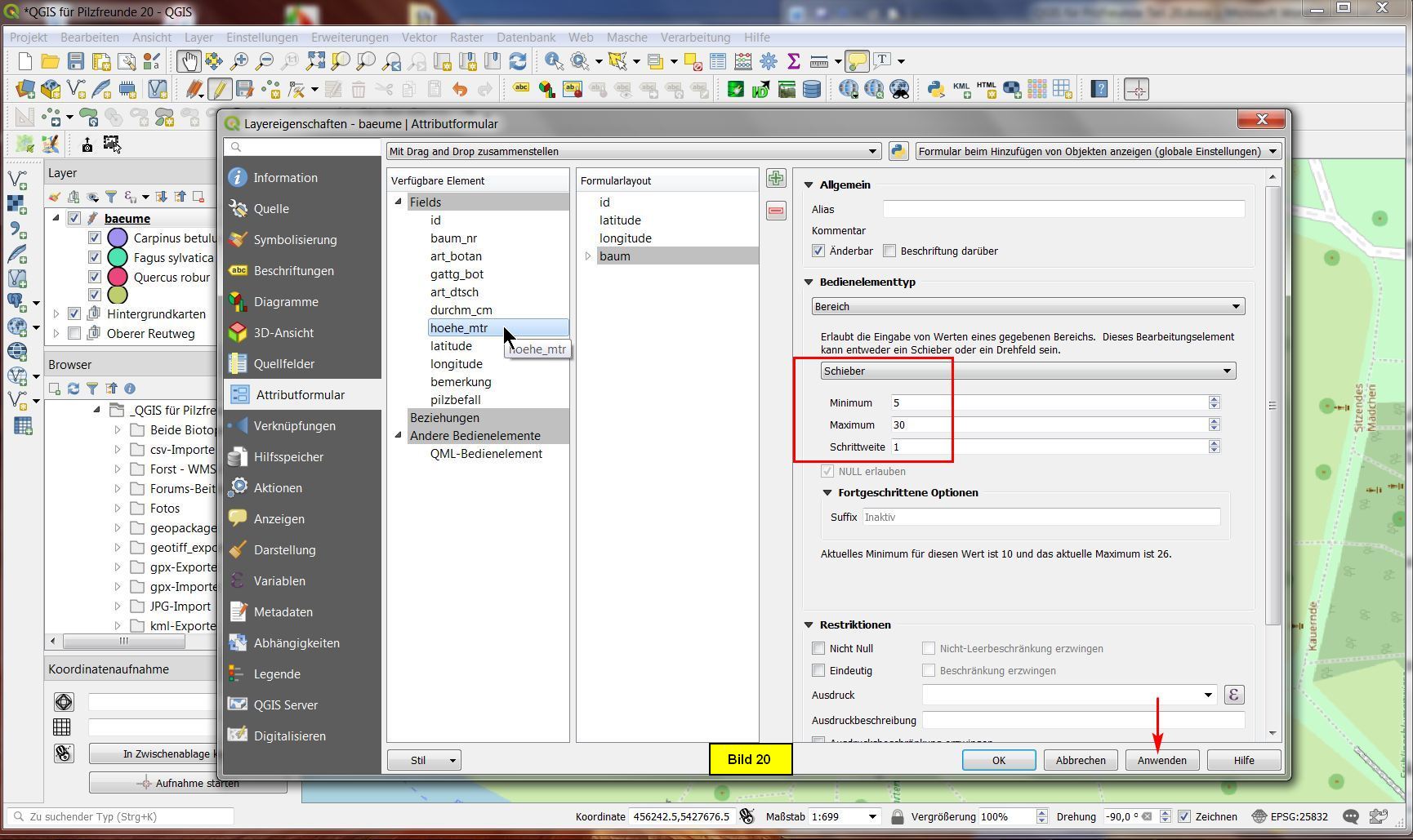

Für hoehe_mtr sehen wir ebenfalls einen Schieber vor, der zwischen 5 und 30 mit einer Schrittweite von 1 variiert werden kann:

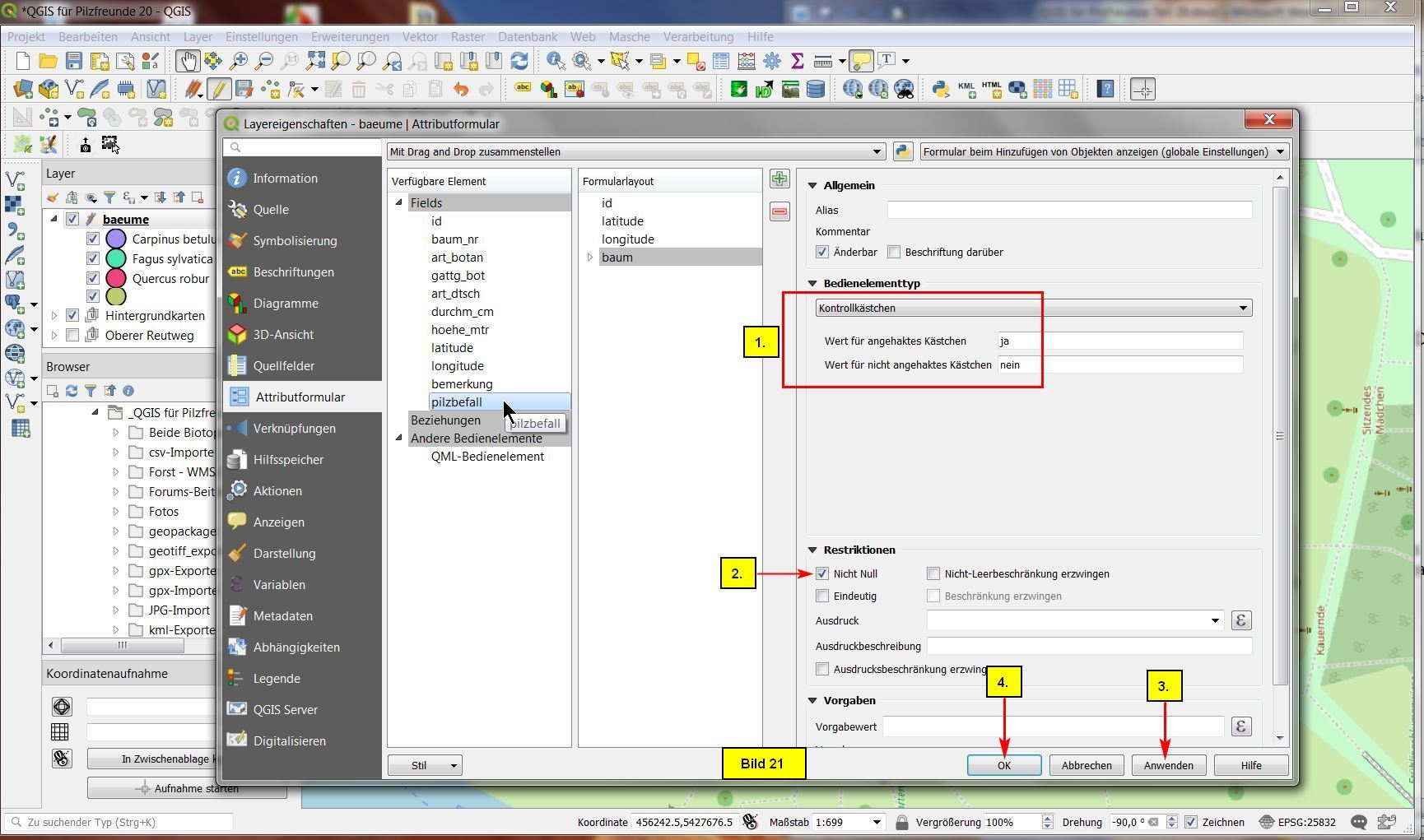

Für Pilzbefall soll ein Kontrollkästchen für Ja bzw. Nein vorgesehen werden. Der Haken bei nicht null bedeutet, dass das Feld pilzbefall ein Pflichtfeld ist.
Da jetzt alle Parametrierungen abgeschlossen sind, können wir das Ganze mit OK bestätigen.
Das nächste Bild zeigt zur Kontrolle nochmal die relevanten Baumnummern.
D) Eingaben durchführen
Wollen wir jetzt z.B. die Werte von Baum Nr. 8 eingeben, schalten wir den Editiermodus ein und clicken auf Punktobjekt hinzufügen. Der Cursor nimmt Kreuzform an. Nun clicken wir auf die Position dieses Baumes, geben im sich öffnenden Fenster seine Werte ein und bestätigen mit OK.:

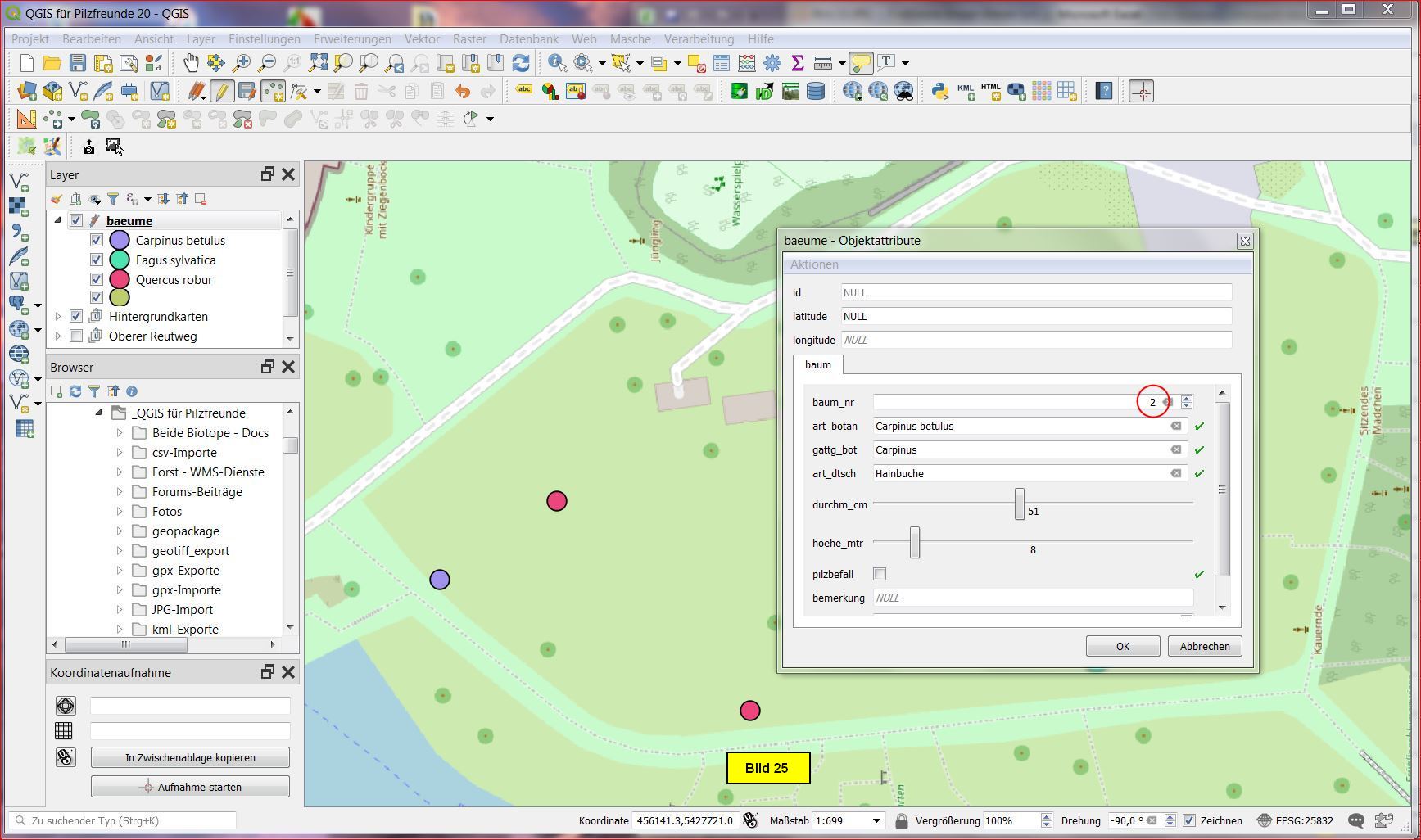

Als Nächstes die Bäume Nr. 2 und Nr. 3. Bei der Eingabe von Baum Nr. 3 (Bild 26) erkennt man den Autovervollständigungs-Vorschlag Carpinus betulus:
Schließlich noch der Baum Nr. 4 mit einem Pilzbefall:
Sind die Daten aller zehn Bäume eingetragen, können wir die Layoutänderungen speichern und Editiermodus verlassen! Es ergibt sich folgendes Kartenfenster:
Die letzten drei Bäume Nr. 6, 9 und 10 haben diegleiche Farbe bekommen. Das sollten wir noch ändern, indem wir die Kategorisierung um die Arten: Quercus palustris, Quercus rubra sowie Tilia platyphyllos erweitern. Dazu öffnen wir die Layereigenschaften und selektieren das Untermenü Symbolisierung. für jede hinzukommende Kategorie clicken wir auf das grüne Pluszeichen und geben bei Wert und Legende die entsprechender Bezeichnung ein:
Zur besseren Übersichtlichkeit habe ich die Symbolgröße aller Kategorien noch auf 4 mm verringert. Wie dieser Vorgang bei Tilia platyphyllos abläuft, zeigt das nächste Bild:
Abschließend die Buttons Anwenden und OK clicken.
Ich glaube, das Ergebnis kann sich sehen lassen:
Das wär’s für heute
Übungen:
.............................
Über Fragen und Anregungen würde ich mich sehr freuen!
Viel Erfolg!
Bernd
