Willkommen in Teil 26 der Forumsreihe „QGIS für Pilzfreunde“!
Dieser Beitrag entstand mit QGIS 3.10.0 unter Windows 10.
Hier die Übersicht über alle Teile dieser Forumsreihe.
Heutiges Ziel: Die Pflanzengesellschaften mit Fotos versehen
Vorarbeit
a) Dazu wurden typische Vor-Ort-Fotos der Pflanzengesellschaften im jpg-Format angefertigt. Sie beinhalten in ihren Metadaten die geometrischen Koordinaten, was für unser Vorgehen erforderlich ist.
b) Für jede der Pflanzengesellschaften wurde im Projektbereich unter ...\Fotos\WT\PflGes\ ein eigener Ordner erstellt und in diesem Ordner die zugehörigen Fotos, z.B. in Form von .jpg-Dateien, abgelegt.
c) Für jede der Pflanzengesellschaften wurde im Projektbereich unter ...\Shape-Exporte\WT\PflGes_Fotos\ ein eigener Ordner für die zu generierenden Shapes erstellt.
Wer diese Übung nachvollziehen möchte, erstelle diese Ordner ebenfalls und verwende eigene Fotos!
Wir wollen nun wie folgt vorgehen:
A) Mit Hilfe des Plugins ImportPhotos werden die Fotos einer bestimmten Pflanzengesellschaft in Shapefiles gewandelt.
B) Das eVis Ereignis-ID-Werkzeug wird konfiguriert, und mit dem gleichen Werkzeug werden die Fotos angezeigt.
A) Es soll beispielhaft die Pflanzengesellschaft vpd = Vaccinio uliginosi-Pinetum sylvestris in der Ausprägung Dickung (Waldkiefern-Dickung) herangezogen werden:
Bild 1 zeigt im Browser-Fenster den vpd-Ordner mit drei Fotos: vpd_01.jpg ... vpd_03.jpg. Im Layer-Fenster selektieren wir den Layer Vaccinio_uliginosi_Pinetus_sylvestris_Dickung und machen ihn sichtbar (Haken).

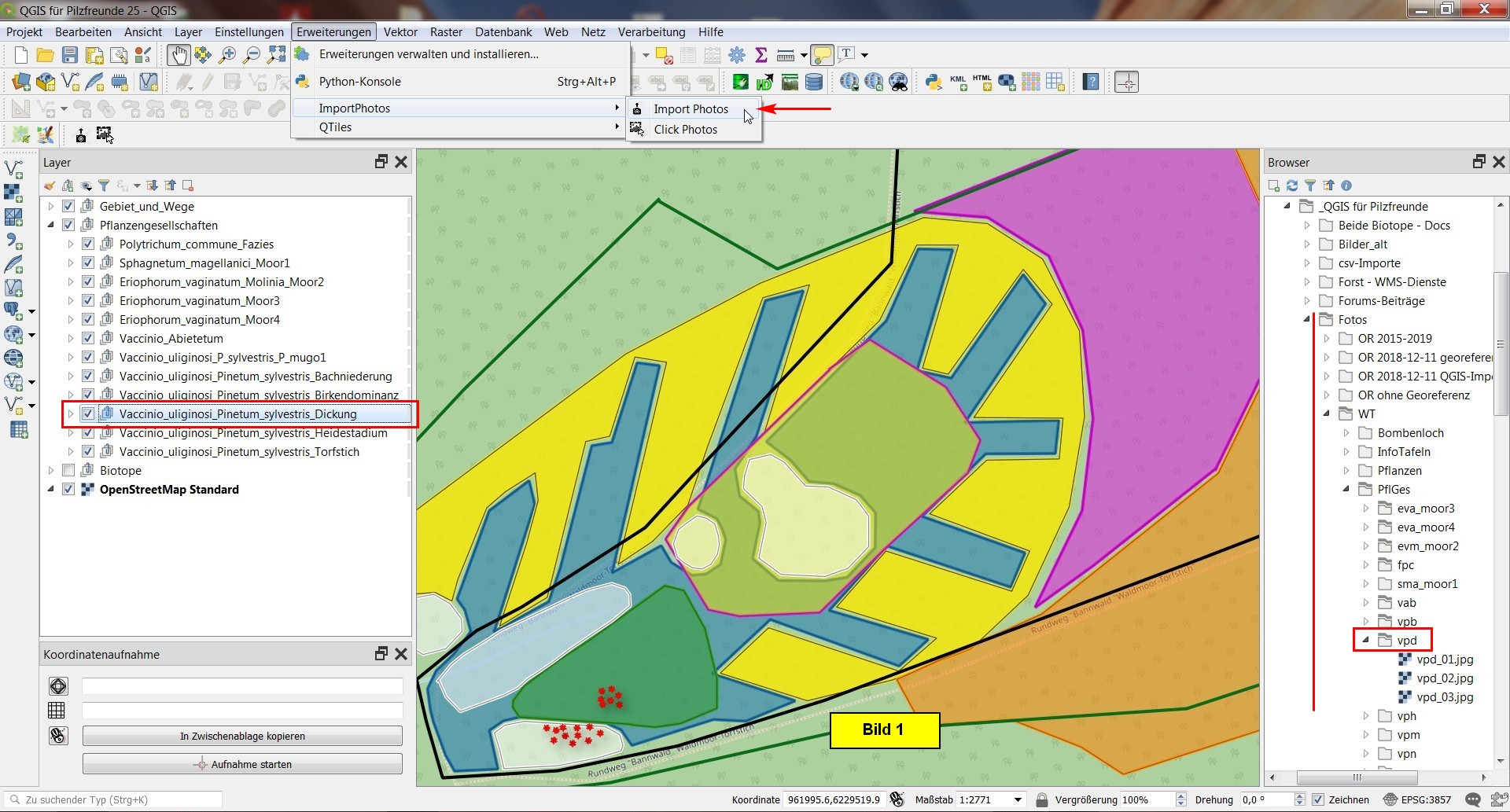

Als Nächstes starten wir den Plugin Import Photos über die Menüfolge Erweiterungen > ImportPhotos > Import Photos:

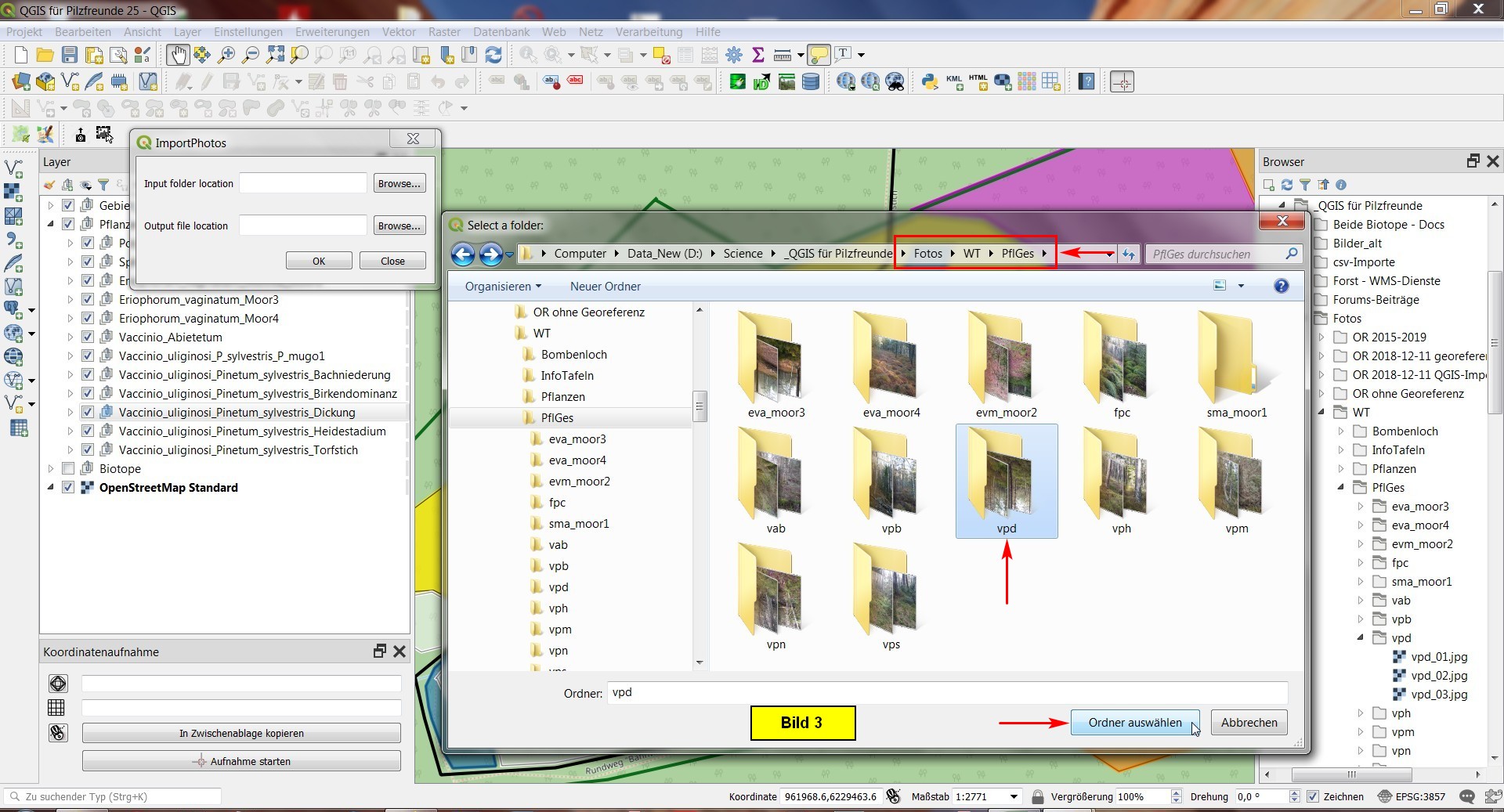

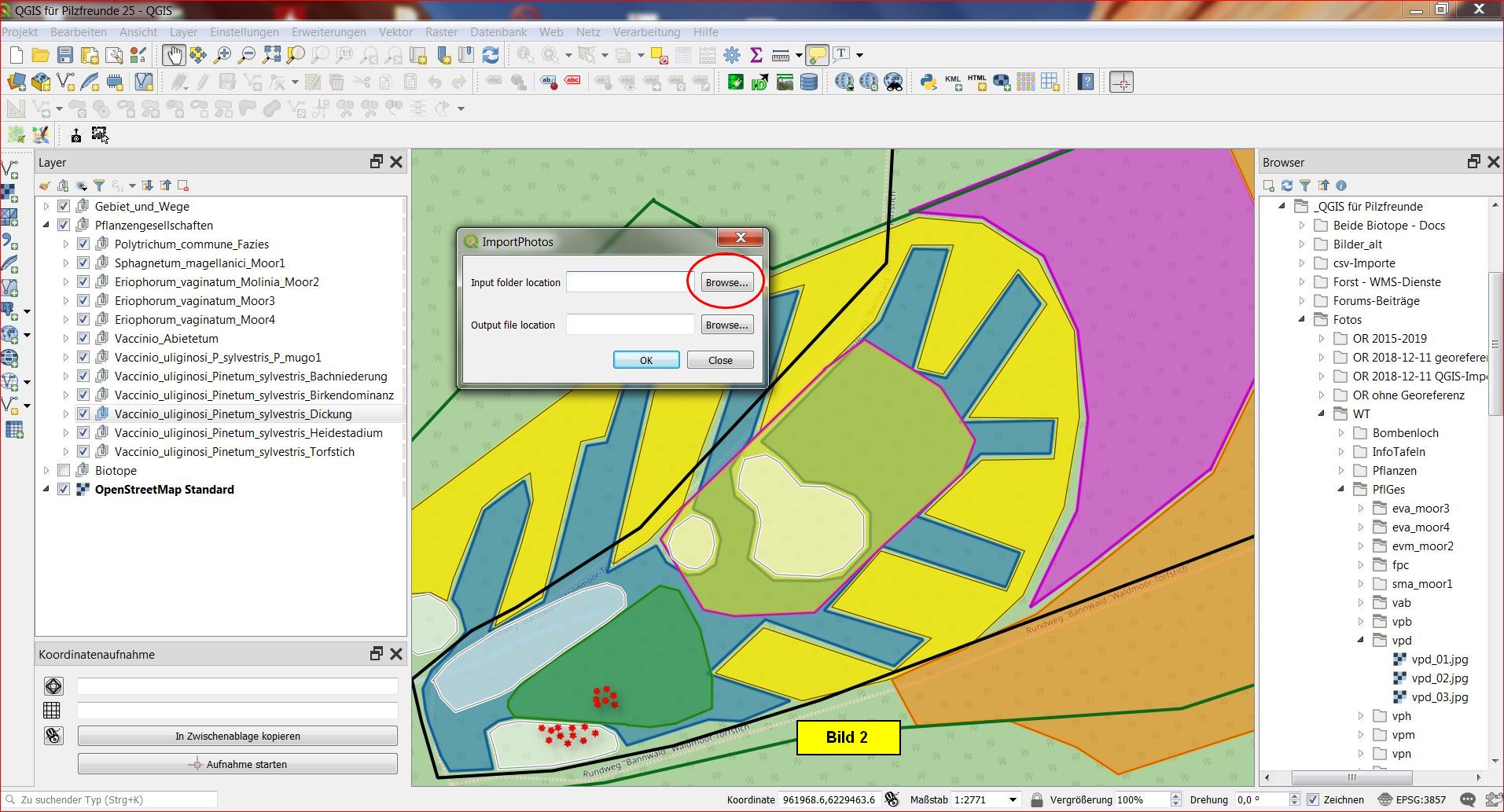

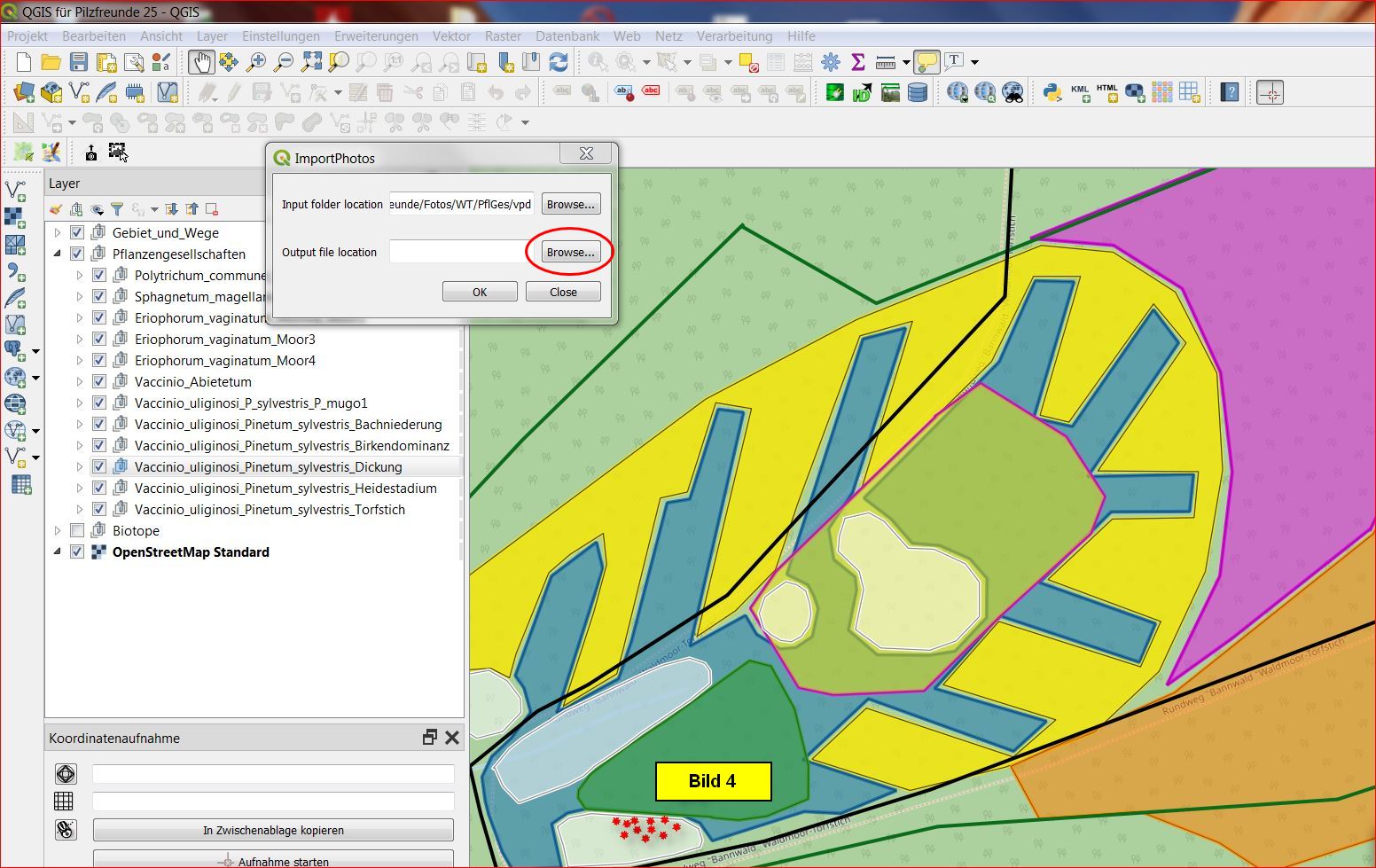

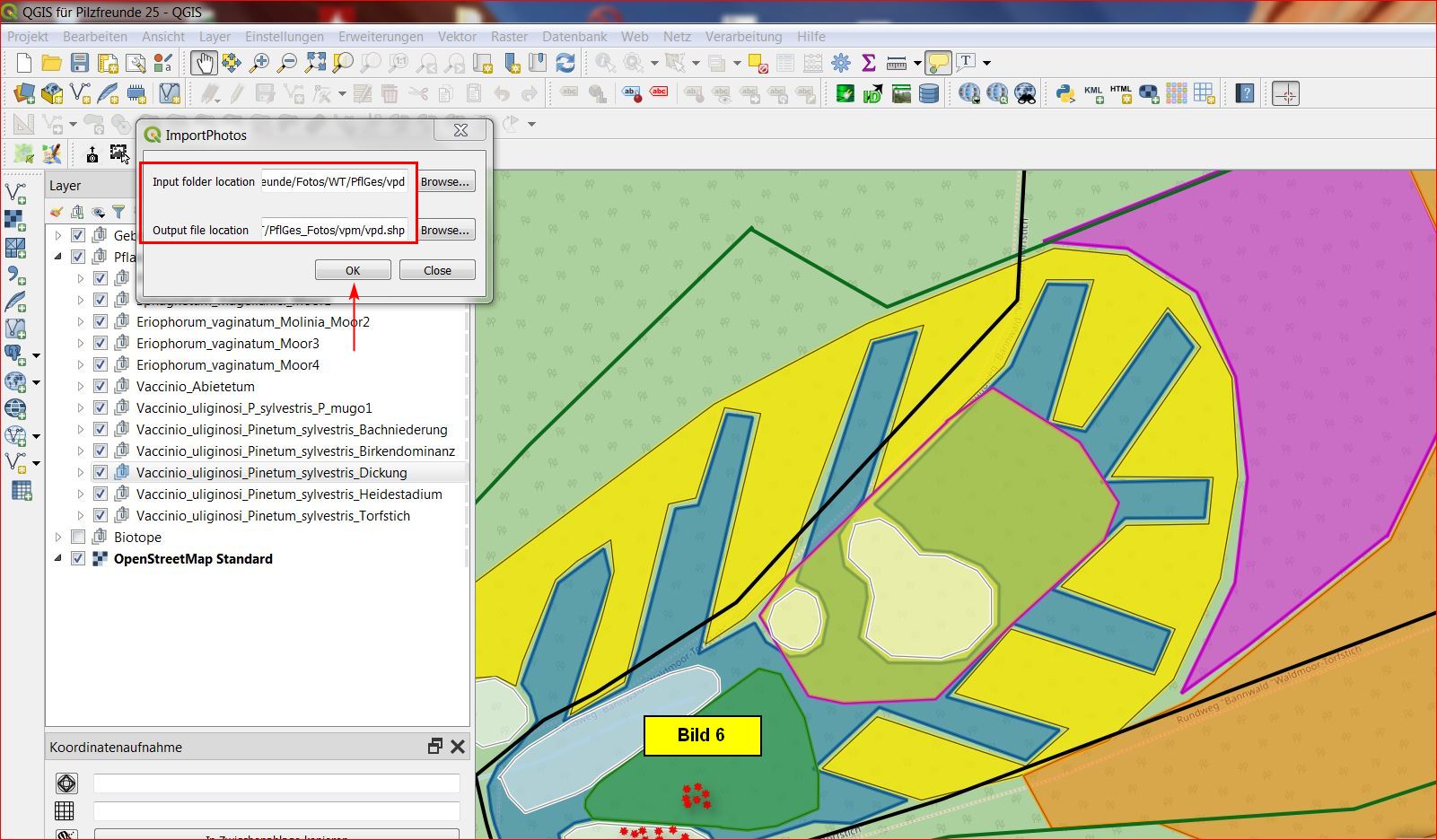

Im nun erscheinenden ImportPhotos-Menü haben wir nun den Quellordner mit den jpg-Fotos sowie den Ordner und Dateiname für das zu generierende Shapefile anzugeben. Wie mas das macht, zeigt die Folge Bild 2 bis Bild 5:
Anschließend zeigt das ImportPhotos-Menü diese Informationen, und wird bestätigen dies mit OK:

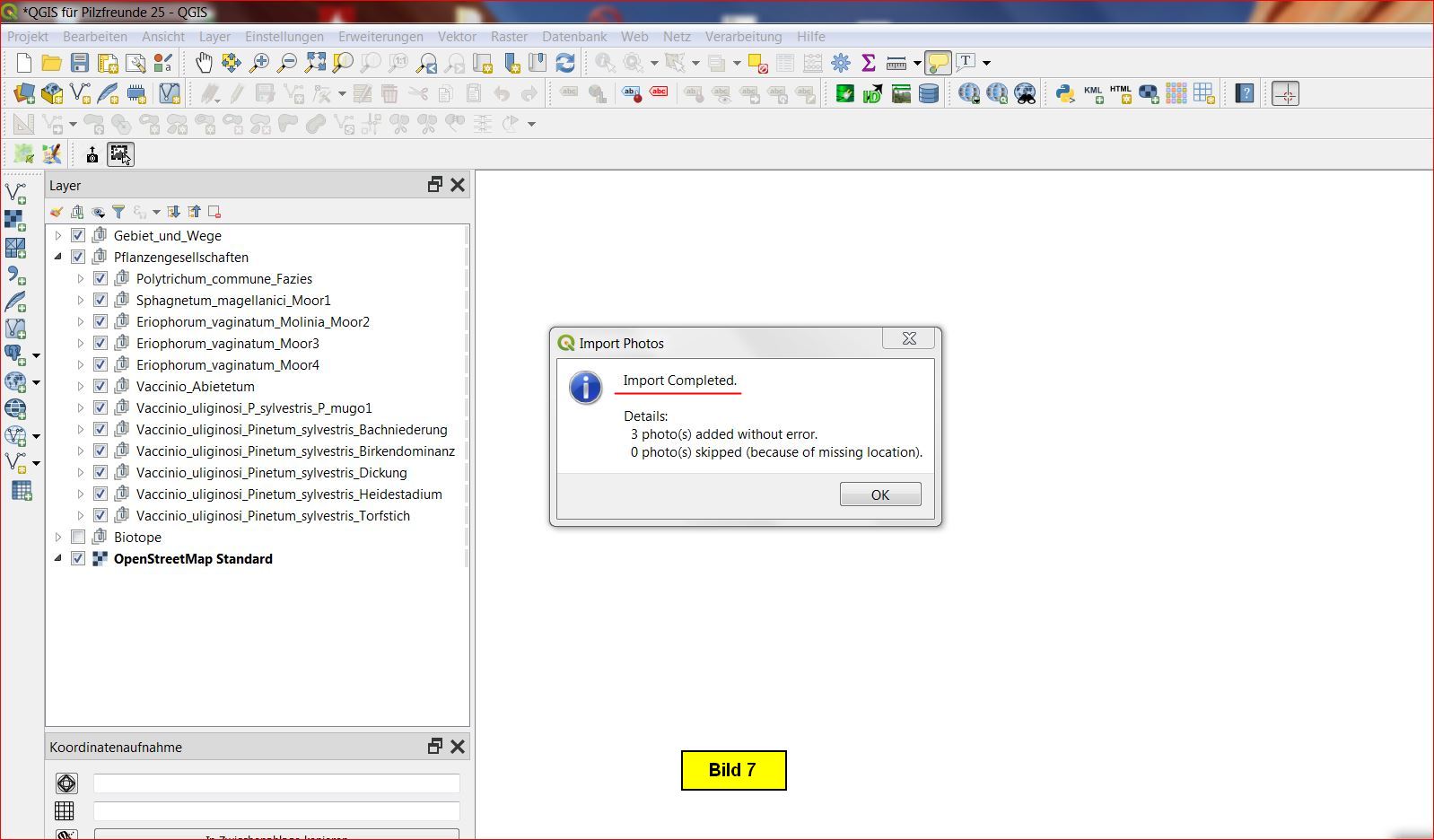

Nun kommt als abschließende Info, dass drei Fotos fehlerfrei importiert wurden. Dies bestätigen wir mit OK:
Als Ergebnis sieht man im Layer-Fenster und im Browser-Fenster eine Gruppe vpd mit einem einzelnen Layer vpd:

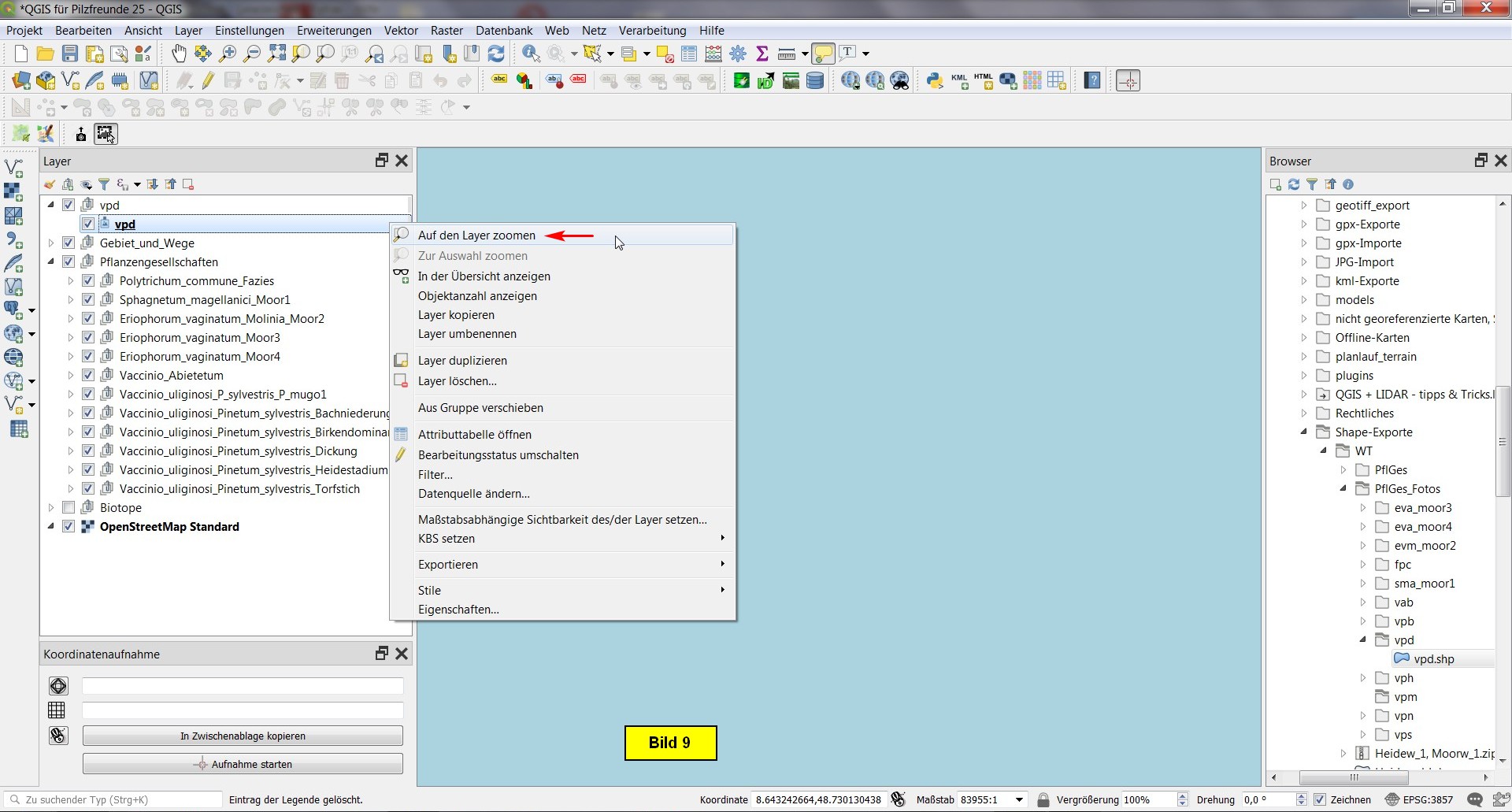

Wir selektieren im Layer-Fenster den vpd-Layer, öffnen mit einem Rechtsclick darauf das Kontext-Menü und selektieren hieraus Auf den Layer zoomen:

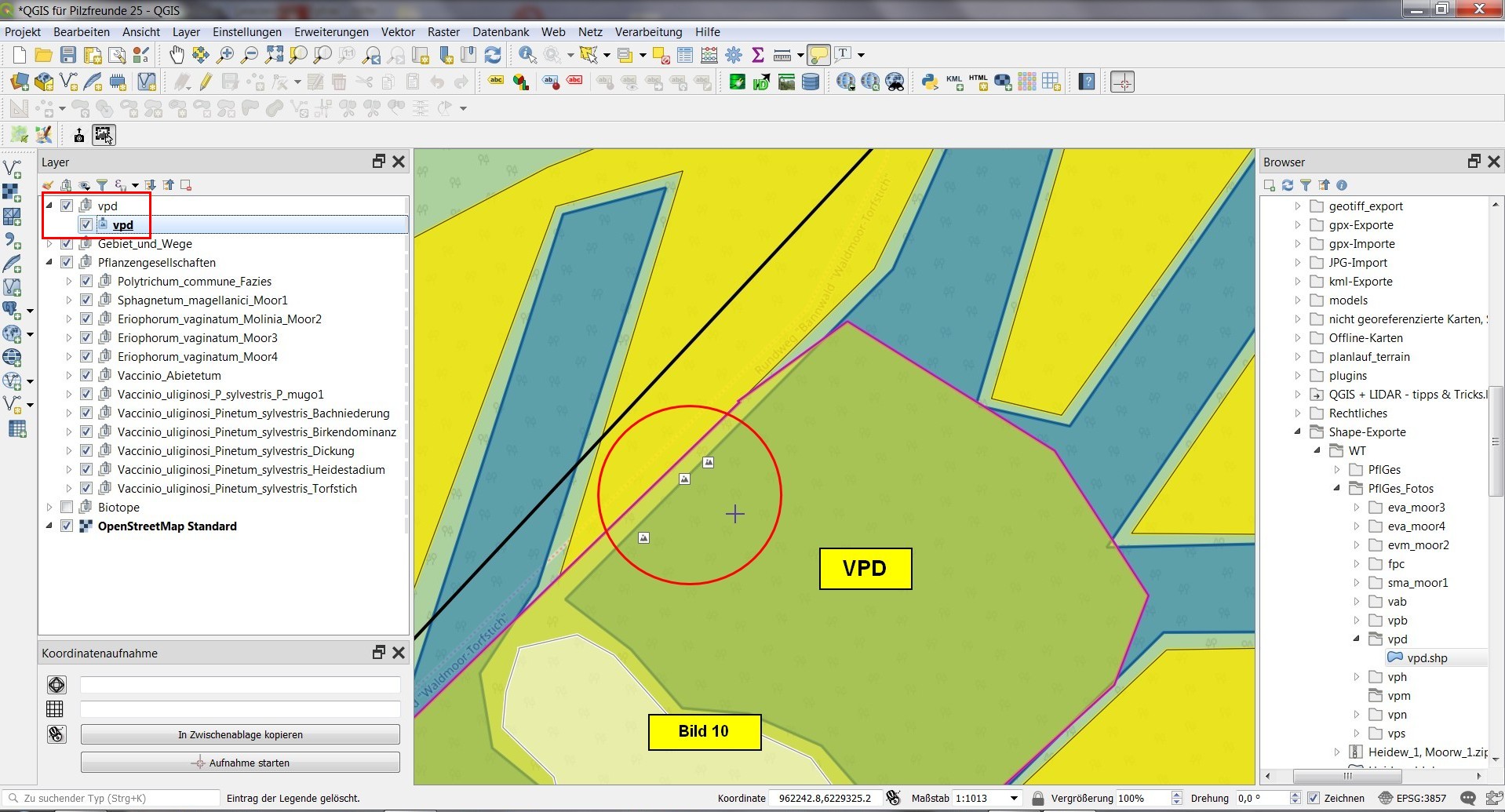

Die drei Foto-Icons werden dadurch im Bildfenster sichtbar. Die olivgrüne Fläche stellt den Bereich vpd dar.
Man kann schlussfolgern, dass der Fotograf vom Rand her in den Bereich hinein fotografiert hat:
B) Das eVis Ereignis-ID-Werkzeug wird konfiguriert.

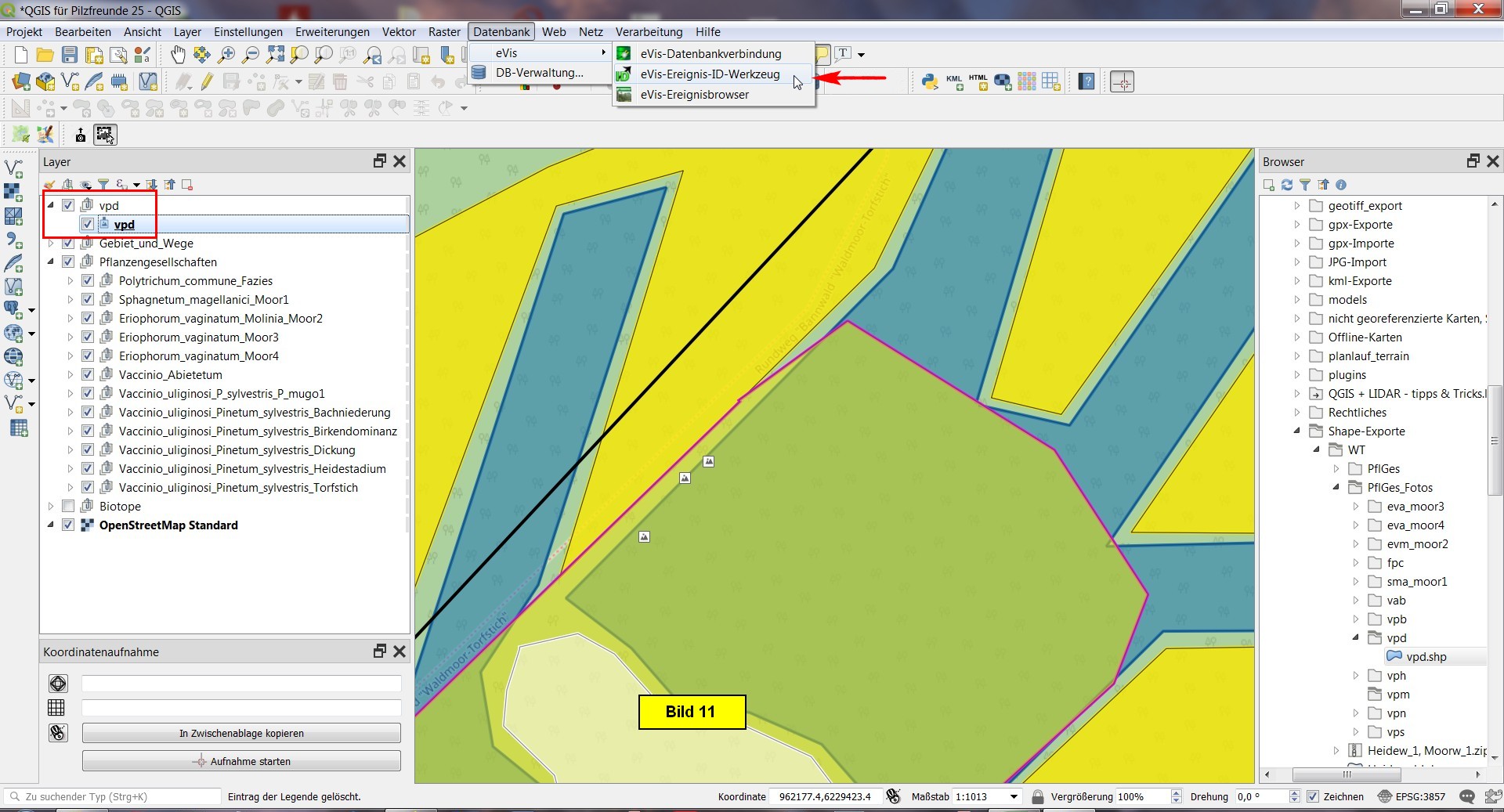

Dazu bleibt im Layer-Fenster der vpd-Layer selektiert. Dann aktivieren wir über Datenbank > eVis das eVis-Ereignis-ID-Werkzeug:

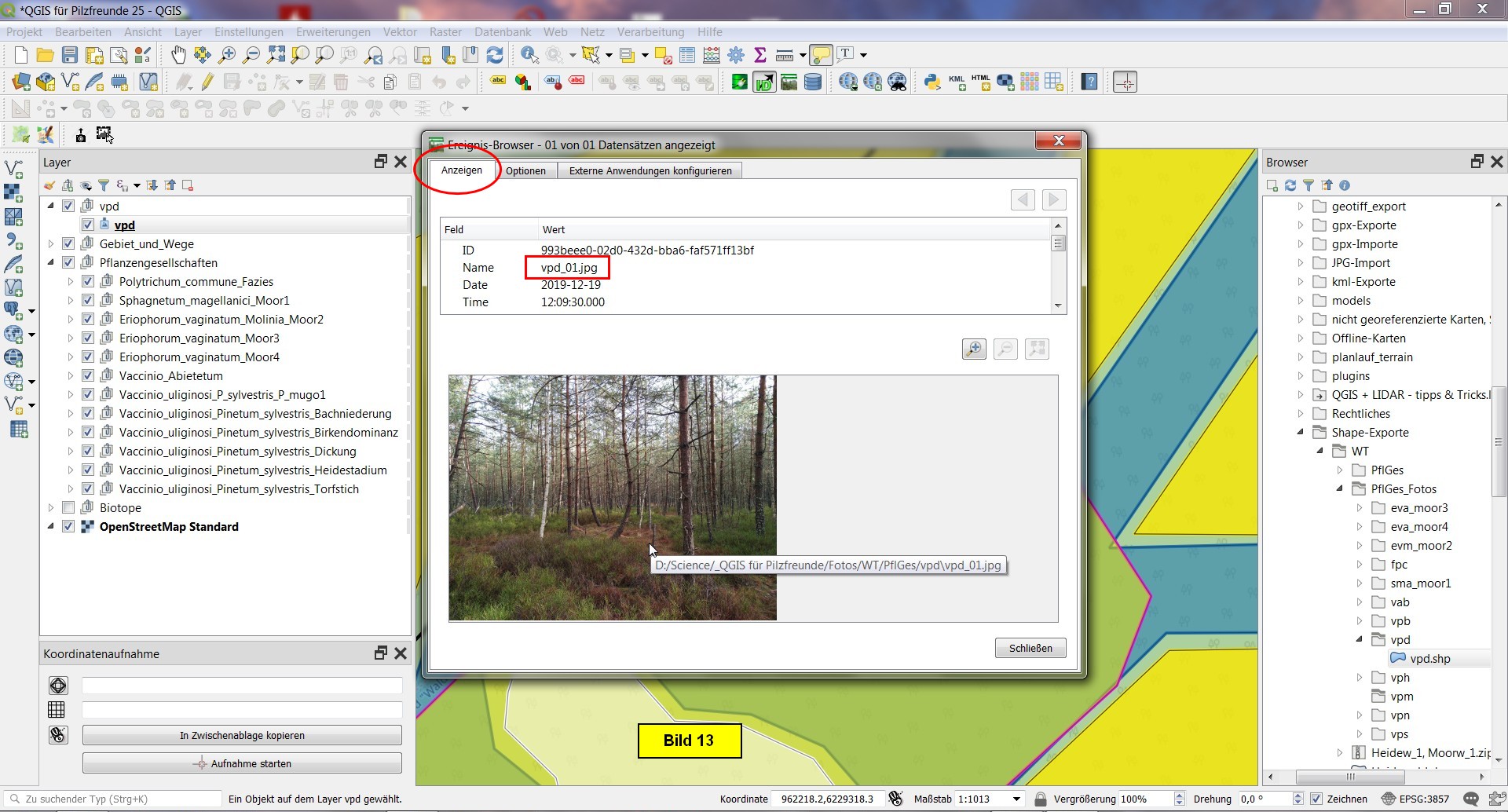

Der Cursor nimmt nun die Form eines Pfeiles an. Navigieren wir hiermit zu dem untersten der Foto-Icons und clicken darauf, so öffnet sich der Ereignis-Browser mit der Karte Anzeigen und dem entsprechenden Foto (Bilder 12 und 13):

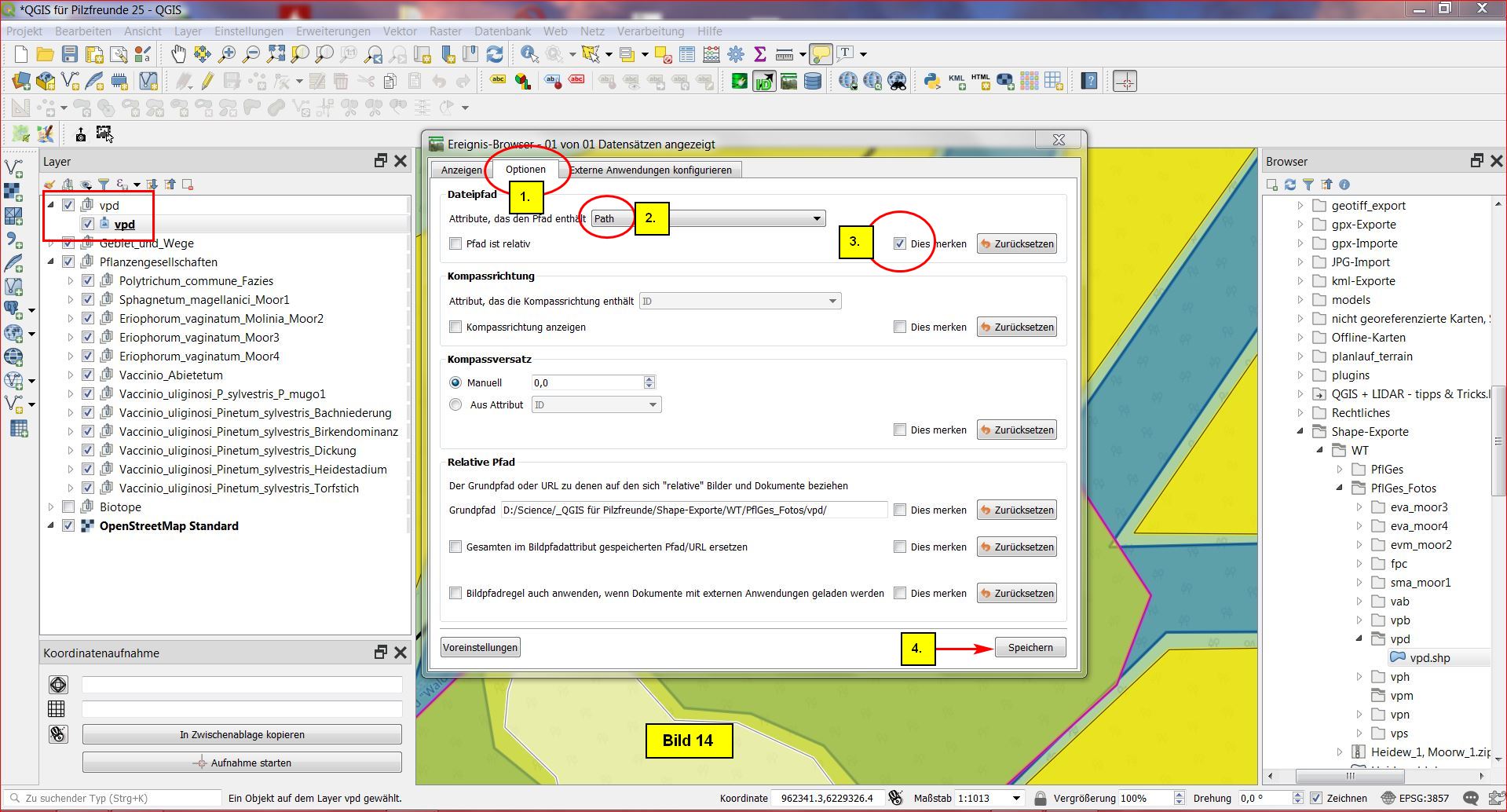

Wir wechseln im Ereignis-Browser zur Karte Optionen, stellen die Parameter wie folgt ein und schließen mit Speichern ab:

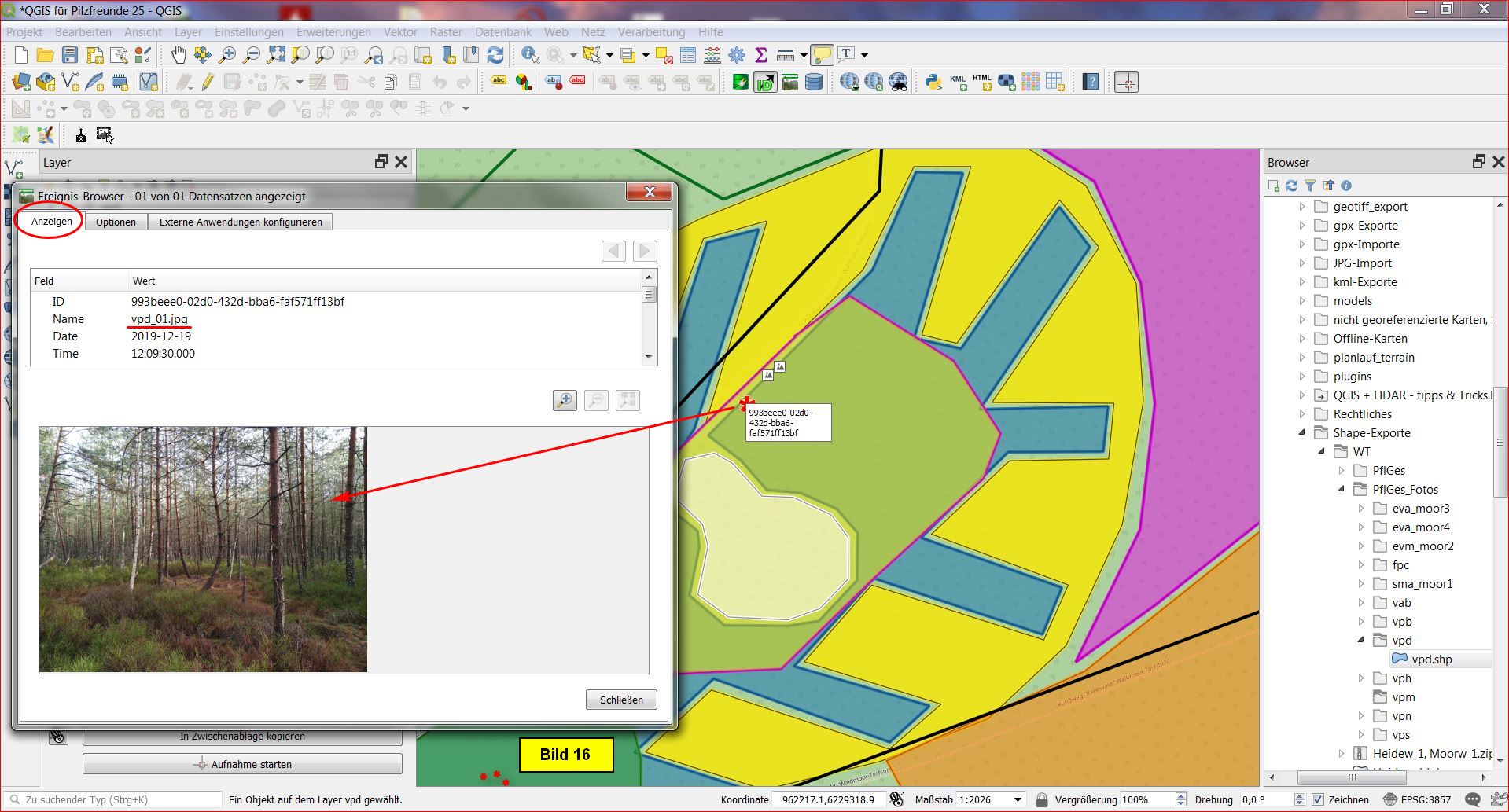

Wenn wir zukünftig mit dem eVis Ereignis-ID-Werkzeug auf eines der Foto-Icons clicken, erscheint statt des Icons ein roter Stern und es öffnet sich der Ereignis-Browser mit dem zugehörigen Foto:

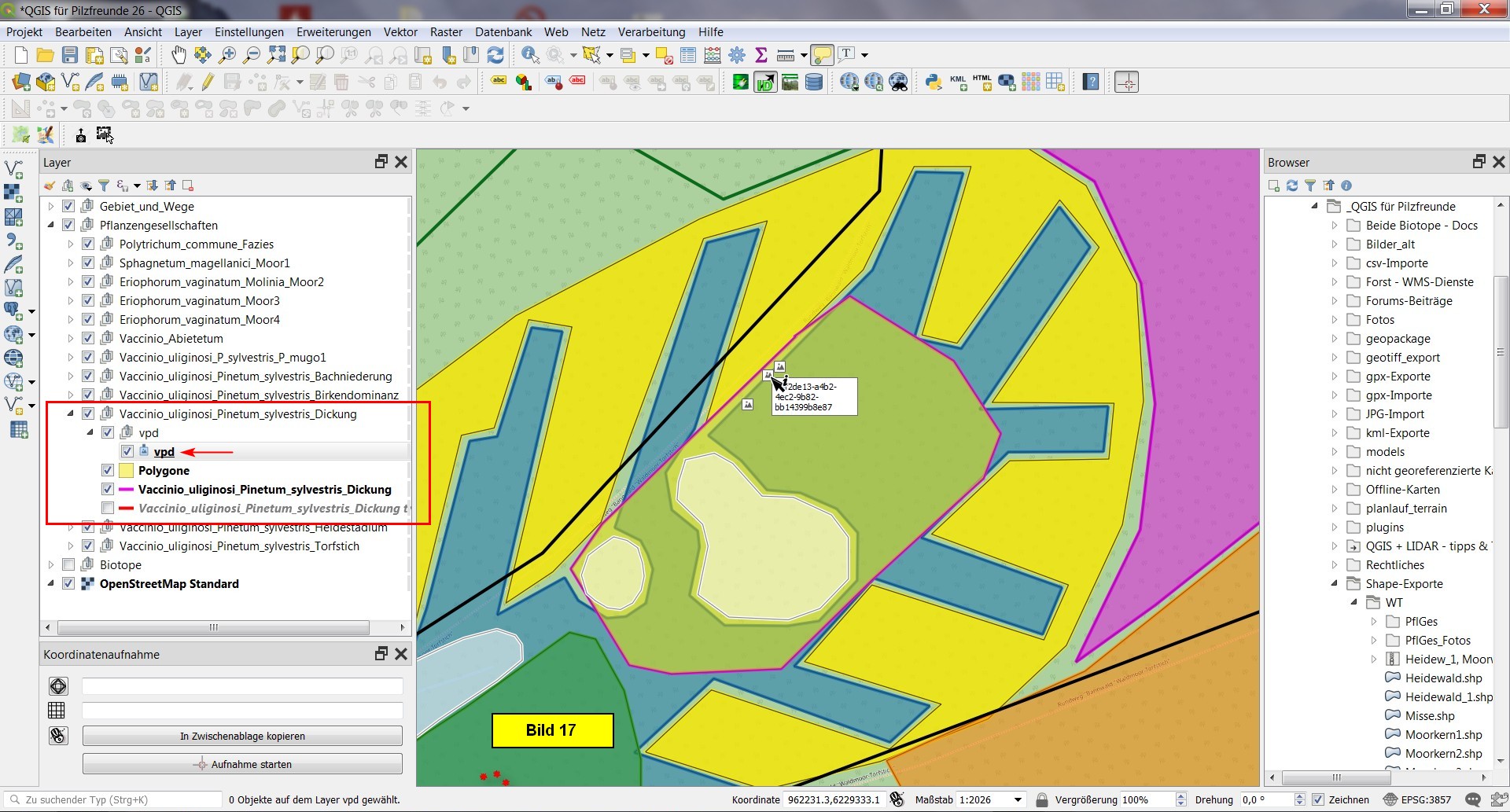

Nun ziehen wir noch die vpd-Gruppe unter die Gruppe Vaccinio_uliginosi_Pinetum_sylvestris_Dickung, wo sie ja auch hingehört:
Dann noch das Projekt abspeichern als QGIS für Pilzfreunde 26.qgs.
Das wär’s für heute.
Über Fragen und Anregungen würde ich mich riesig freuen!
Viel Erfolg!
Bernd
