Willkommen in Teil 31 der Forumsreihe „QGIS für Pilzfreunde“!
Dieser Beitrag entstand mit QGIS 3.10.3 unter Windows 10.
Hier die Übersicht über alle Teile dieser Forumsreihe.
Heutiges Ziel: Herausfiltern der Funde der baumfreien Bereiche
Ich möchte dringend empfehlen, die QGIS-Version 3.10.4 "long time release repository (most stable)" zu verwenden (Stand April 2020).
Aufgabenstellungen im Einzelnen:
a) Verschmelzen der Einzellayer der baumfreien Bereiche (Werkzeug "Vektorlayer zusammenführen").
b) Herausfiltern aller Funde, die in diesem zusammengeführten Bereich gemacht wurden (Werkzeug "Zuschneiden").
c) Export der Funde baumfreier Bereiche als csv-Datei mit dem Ziel einer Excel-Datei.
Los geht's!
a) Verschmelzen der Einzellayer der baumfreien Bereiche
Hierbei handelt es sich um die vier Polygonlayer:
sma = Sphagnetum magellanici (Moor1)
evm = Eriophorum vaginatum-Gesellschaft mit Molinia caerulea (Moor 2)
ev3 = Eriophorum vaginatum-Gesellschaft (Moor 3)
ev4 = Eriophorum vaginatum-Gesellschaft (Moor 4)

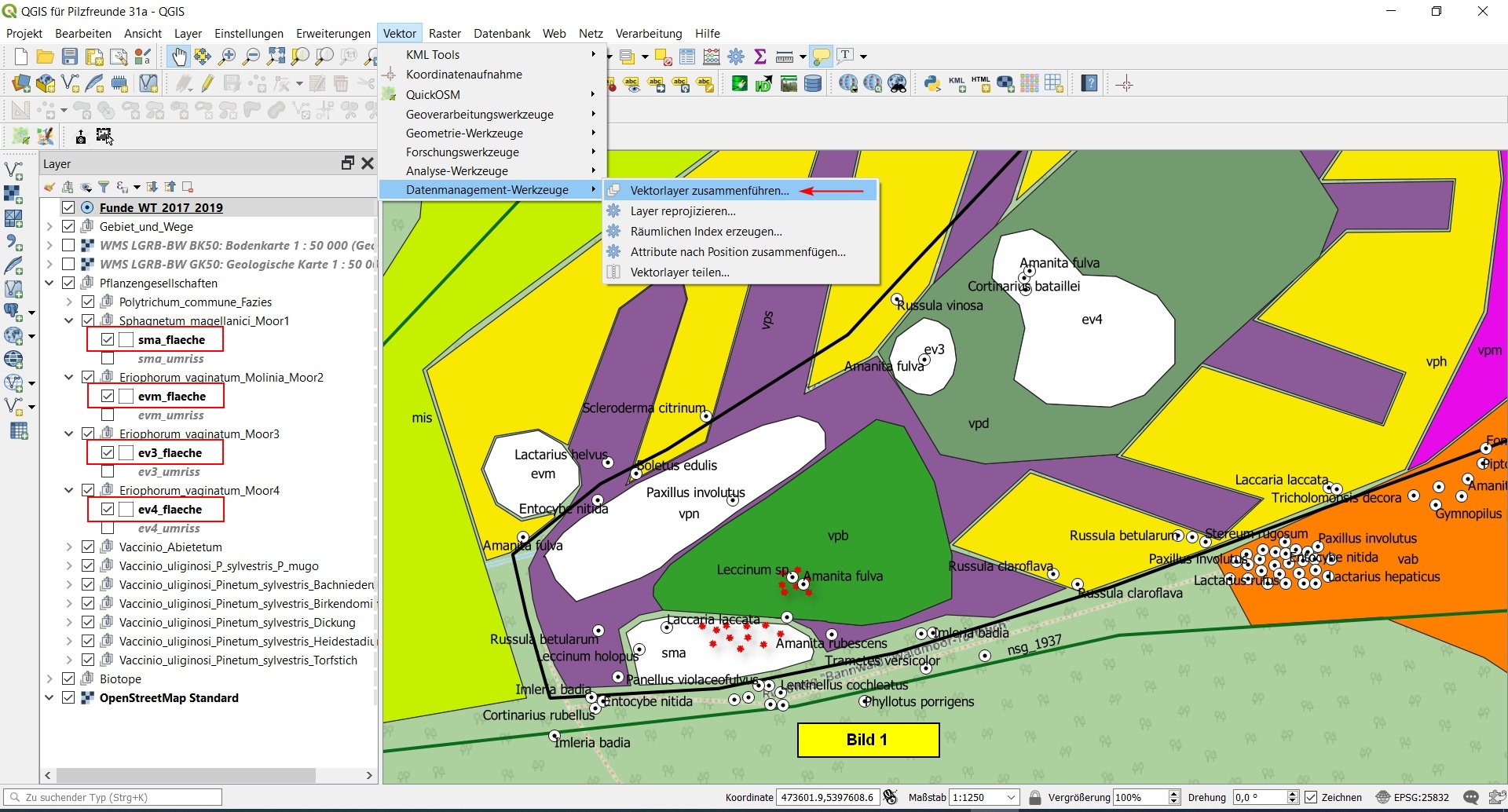

In Bild 1 sind diese vier Bereiche mit einem roten Rechteck versehen.
Um sie zu einem einzigen Vektorlayer zusammenzufassen, startet man mit Vektor > Datenmanagement-Werkzeuge > Vektorlayer zusammenführen:

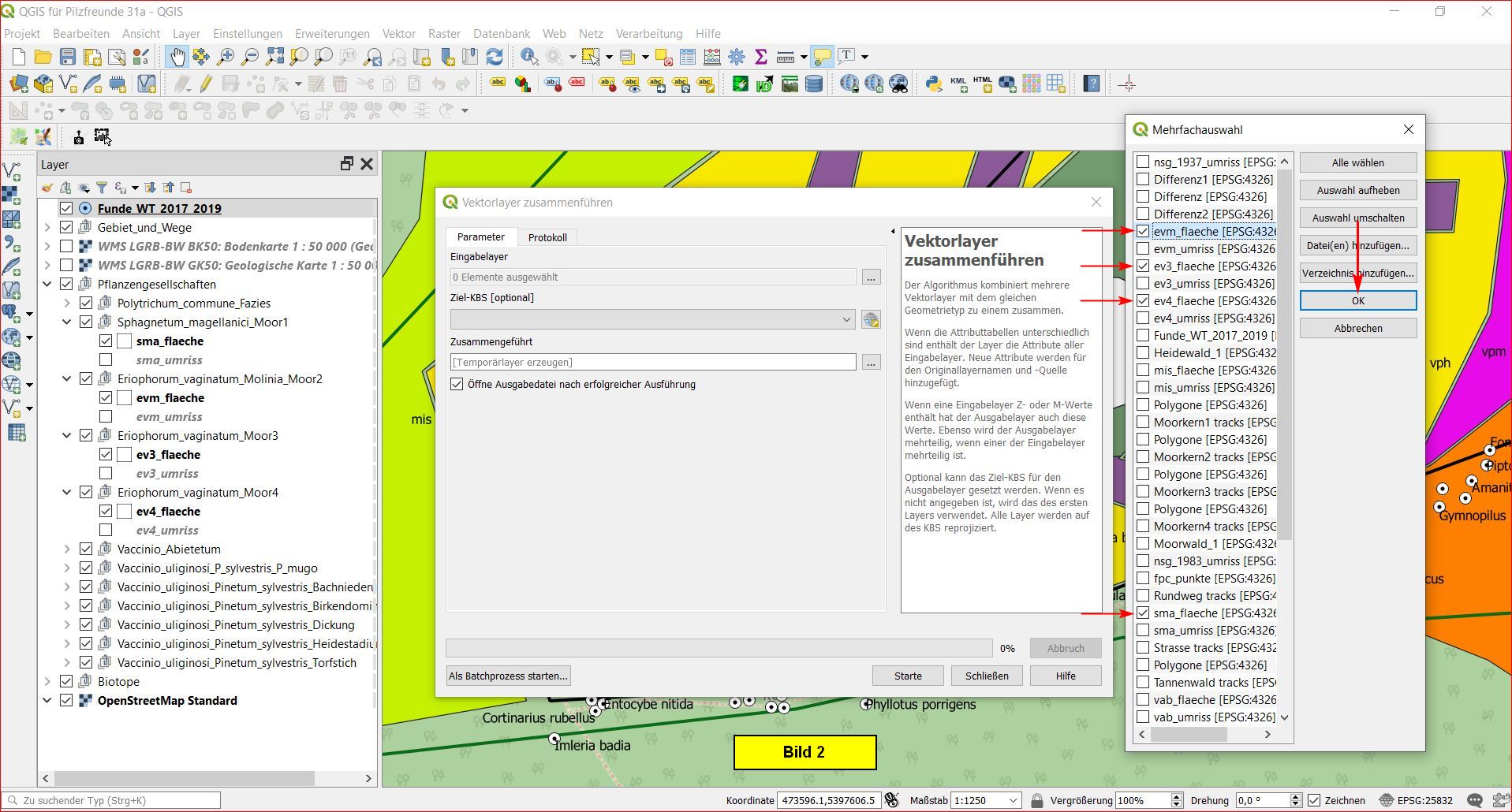

Im erscheinenden Mehrfachauswahl-Menü werden nun die vier zugehörigen Polygonlayer mit einem Haken versehen, und mit OK bestätigt:

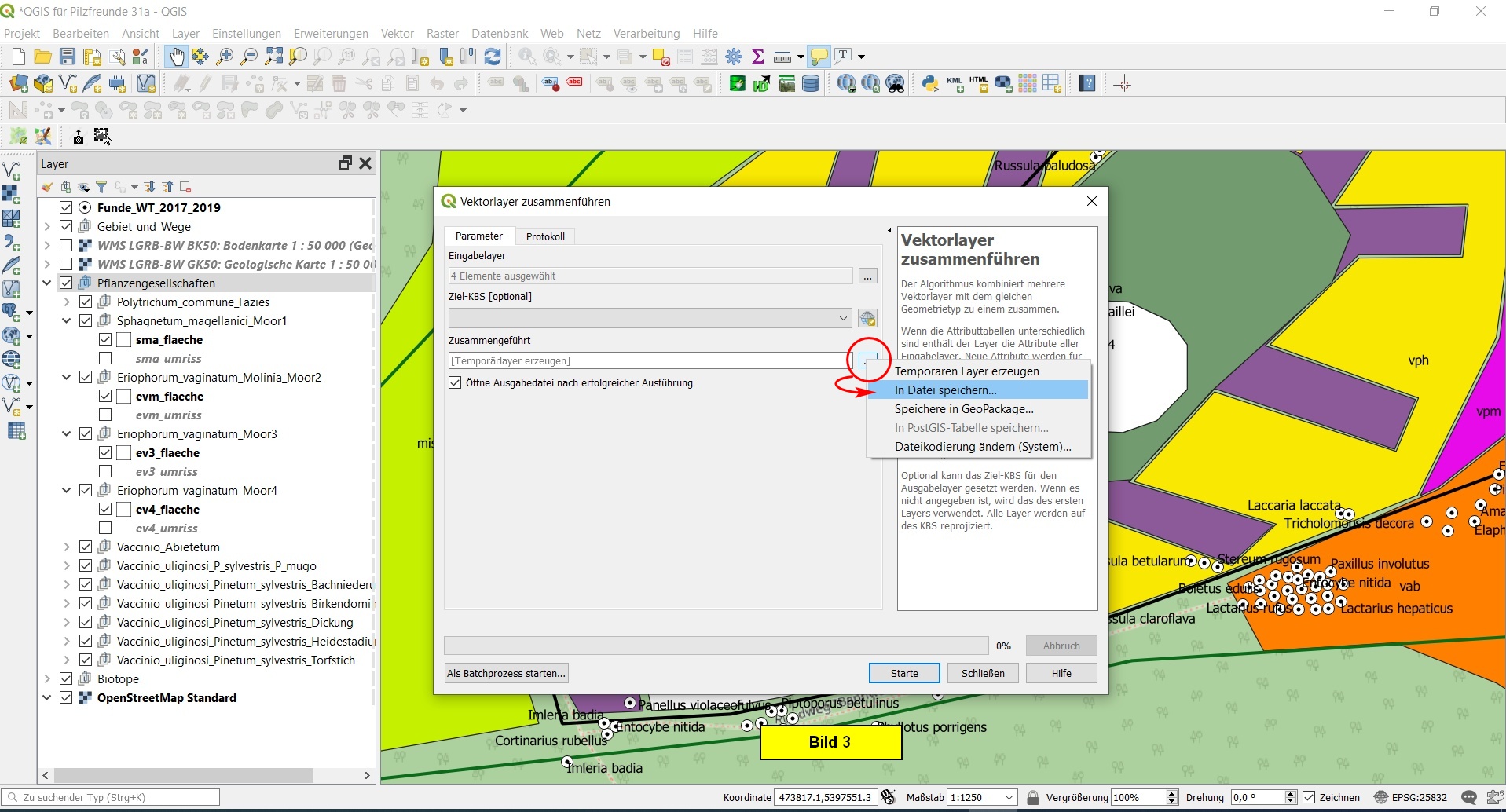

Nun wird der in Bild 3 eingekreiste Browse-Button geclickt und aus dem Kontekt-Menü In Datei speichern selektiert:

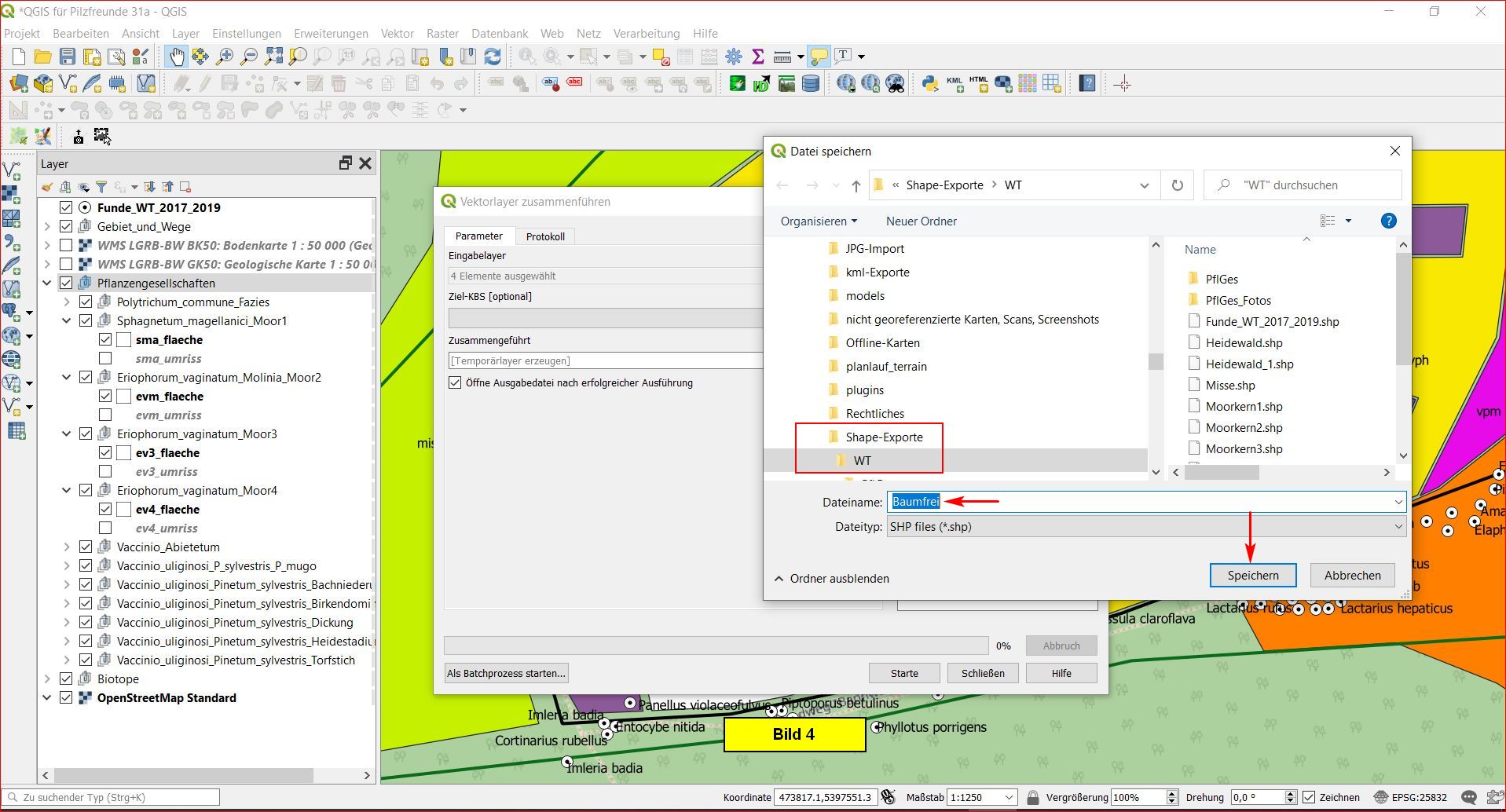

Im erscheinenden Datei speichern-Menü manövrieren wir zu vorgesehenen Speicherort für den Ergebnis-Layer: Shape-Exporte > WT, geben einen passenden Dateinamen an und schließen mit Speichern ab:

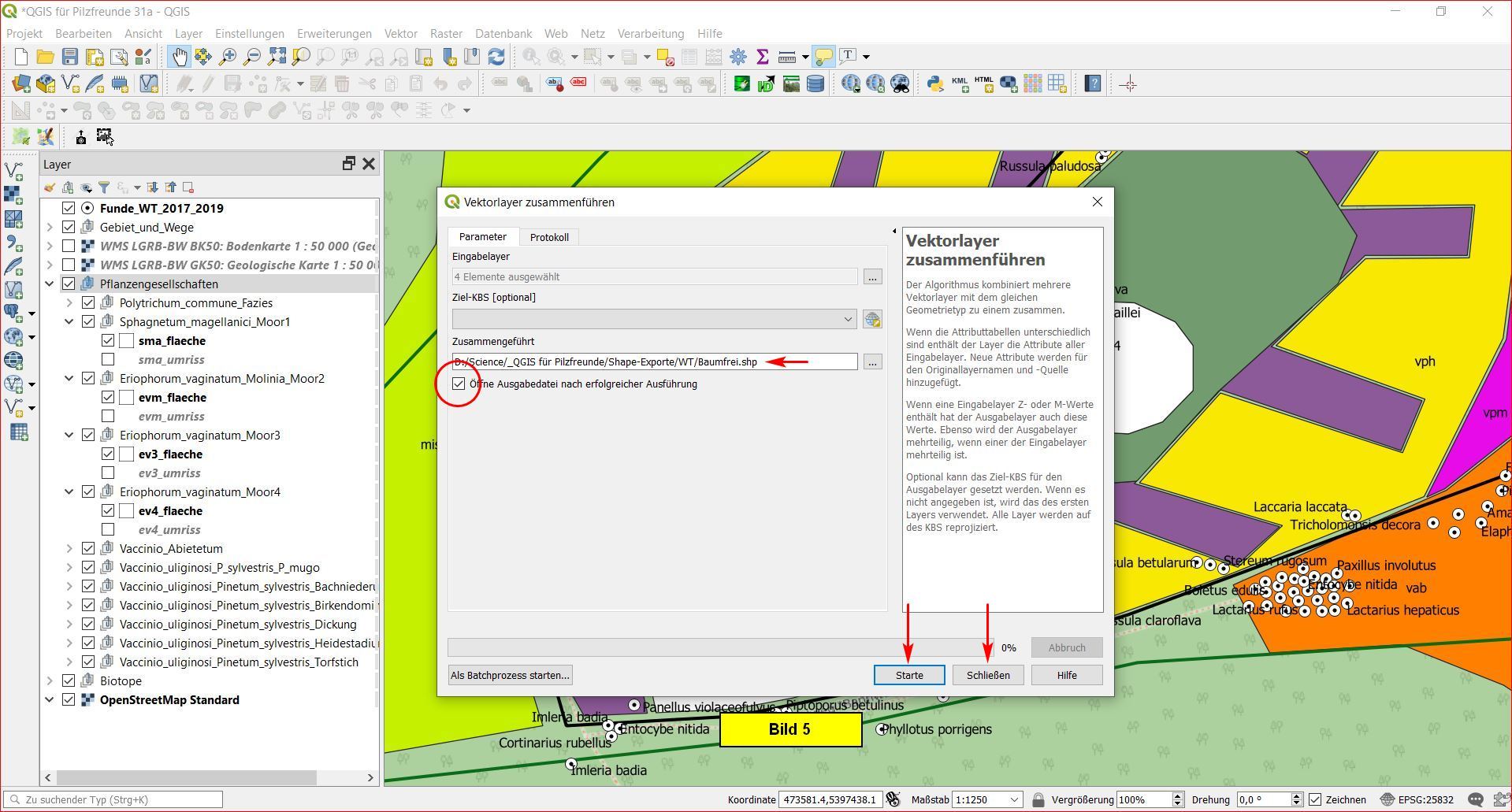

Nun noch sicherstellen, dass der rot eingekreiste Haken gesetzt ist und mit Button Starte den Verschmelzungsvorgang einleiten. Danach Schließen clicken:

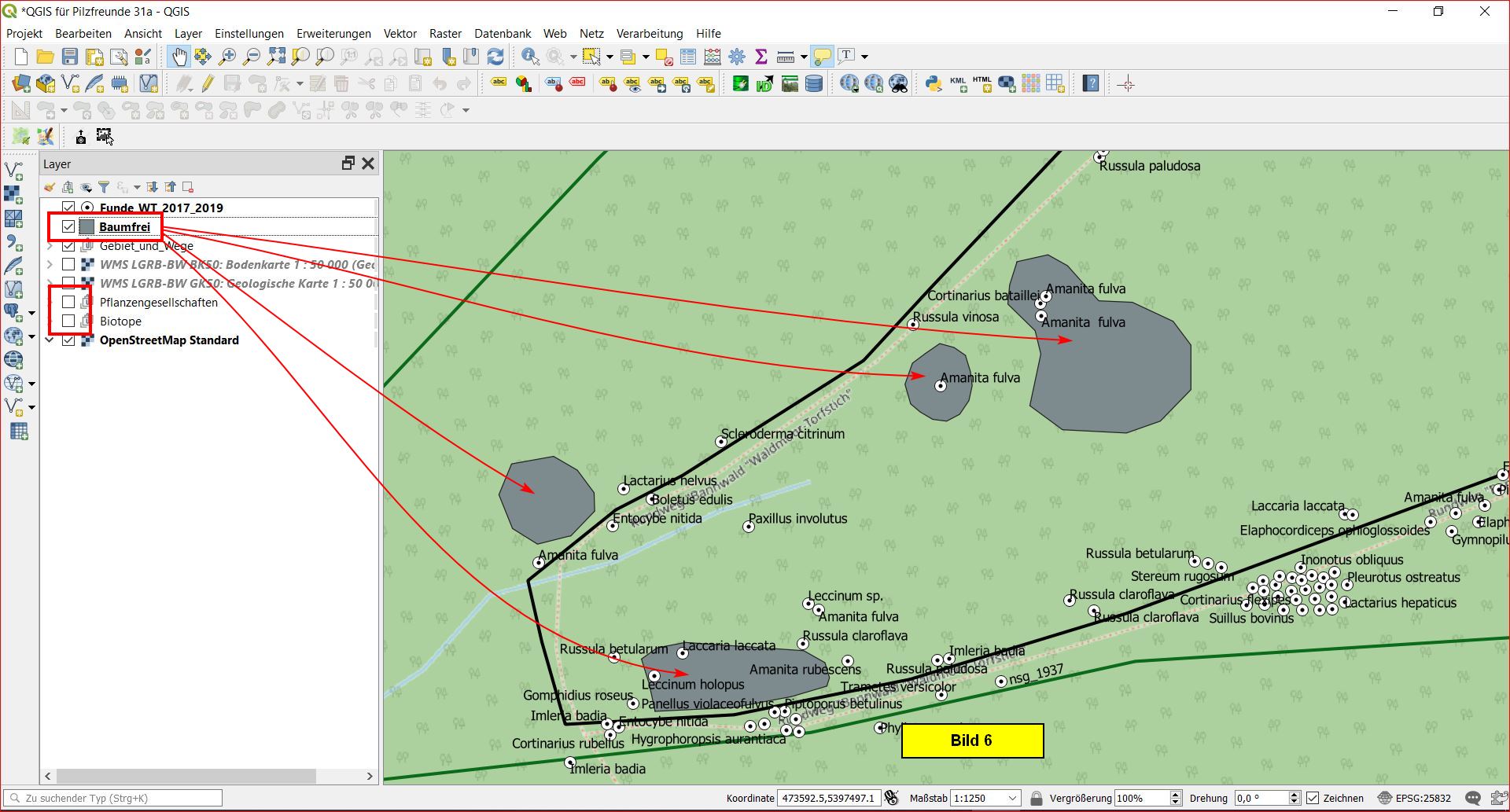

Wenn man im Layerfenster den neuen Layer Baumfrei entsprechend Bild 6 positioniert und die Sichtbarkeit der Gruppen Pflanzengesellschaften und Biotope entfernt, erhält man das folgende Ergebnis:
b) Herausfiltern aller Funde, die in diesem zusammengeführten, baumfreienstarten wir mit Bereich gemacht wurden

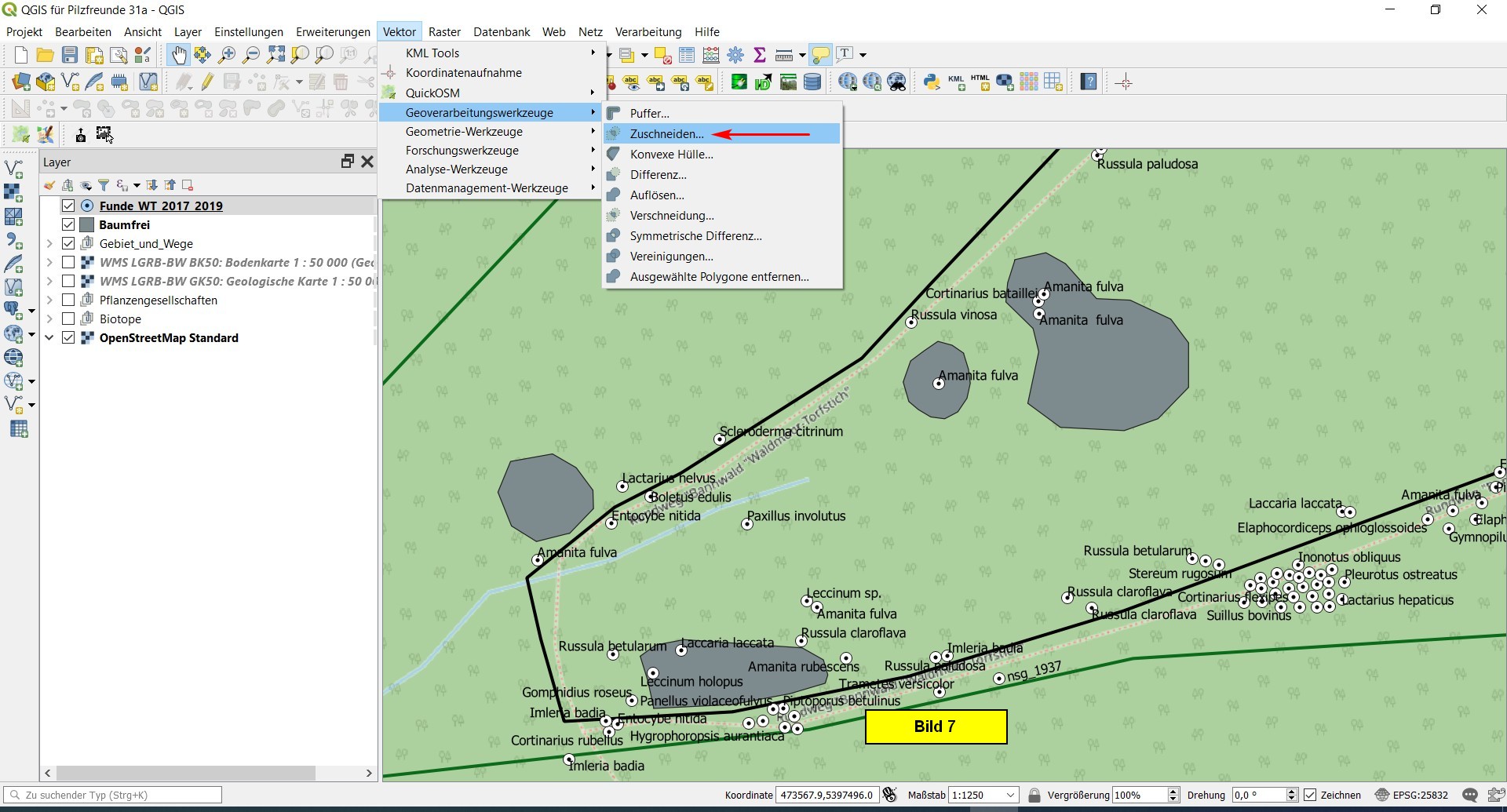

Dazu starten wir mit Vektor > Geoverarbeitungswerkzeuge > Zuschneiden:
Im erscheinenden Zuschneiden-Menü selektieren wir:
unter Eingabelayer sämtliche gemachten Funde, also den Vektorlayer Funde_WT_2017_2019,
unter Layer überlagern den gewünschten, relevanten Bereich, also den Vektorlayer Baumfrei.

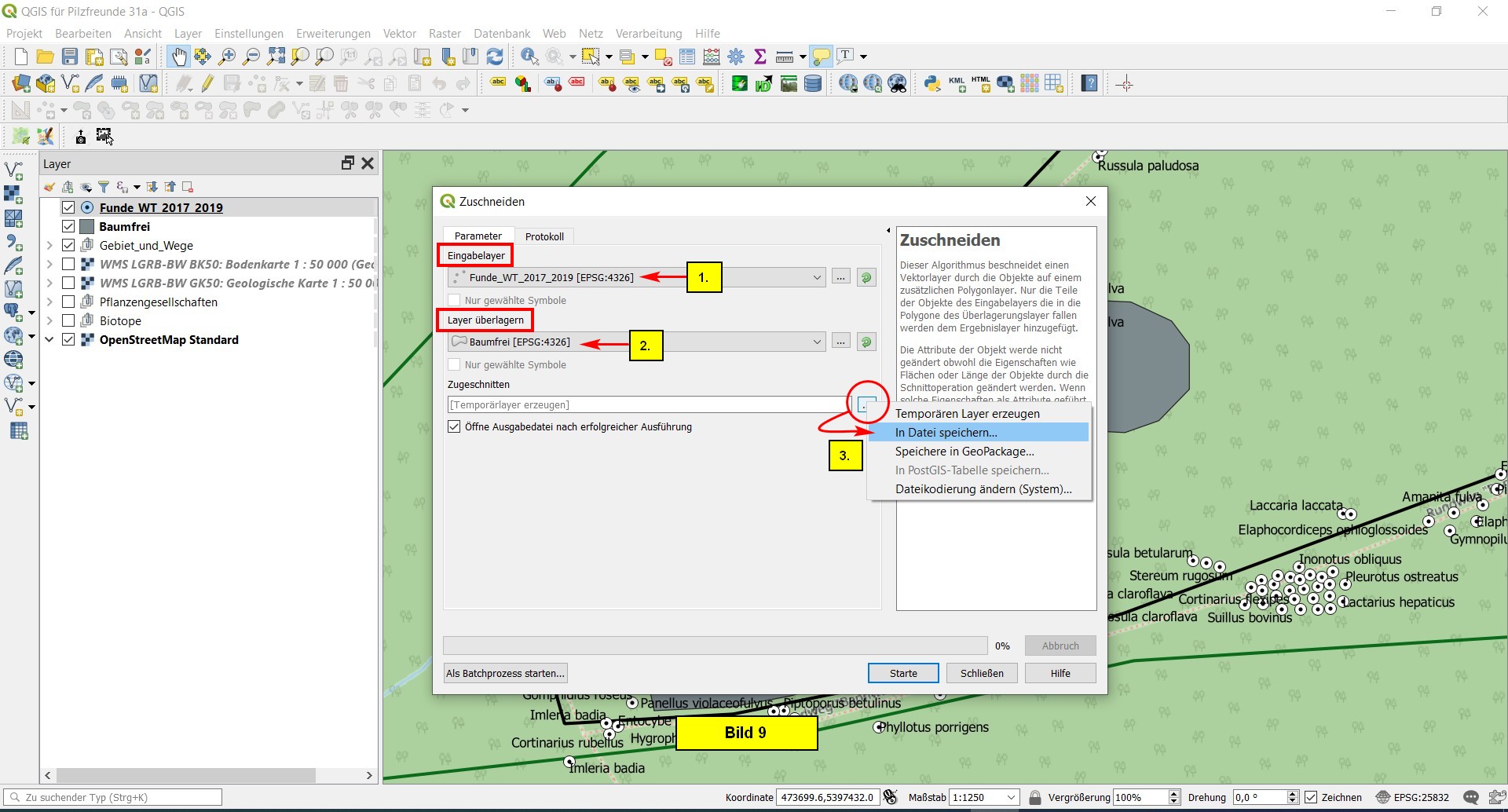

Für das Ergebnis clicken wir anschließend den Browse-Button unter Zuschneiden:

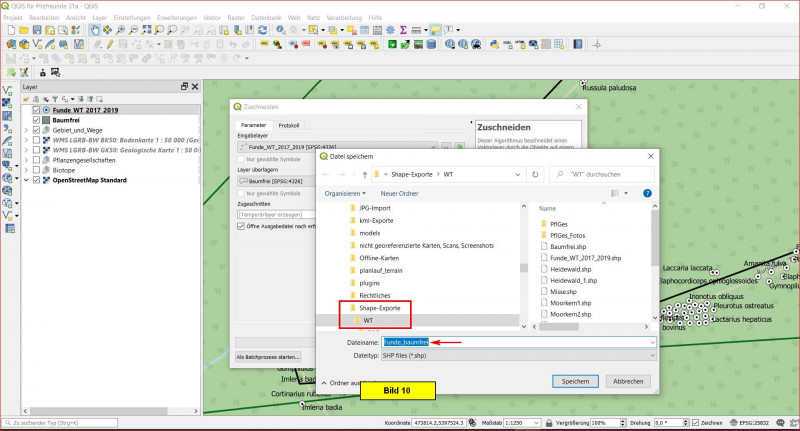

Im erscheinenden Datei speichern-Menü manövrieren wir zu Shape-Exporte \ WT und tragen einen passenden Dateinamen ein, z.B. Funde_baumfrei.
Abschließen mit Speichern abschließen:

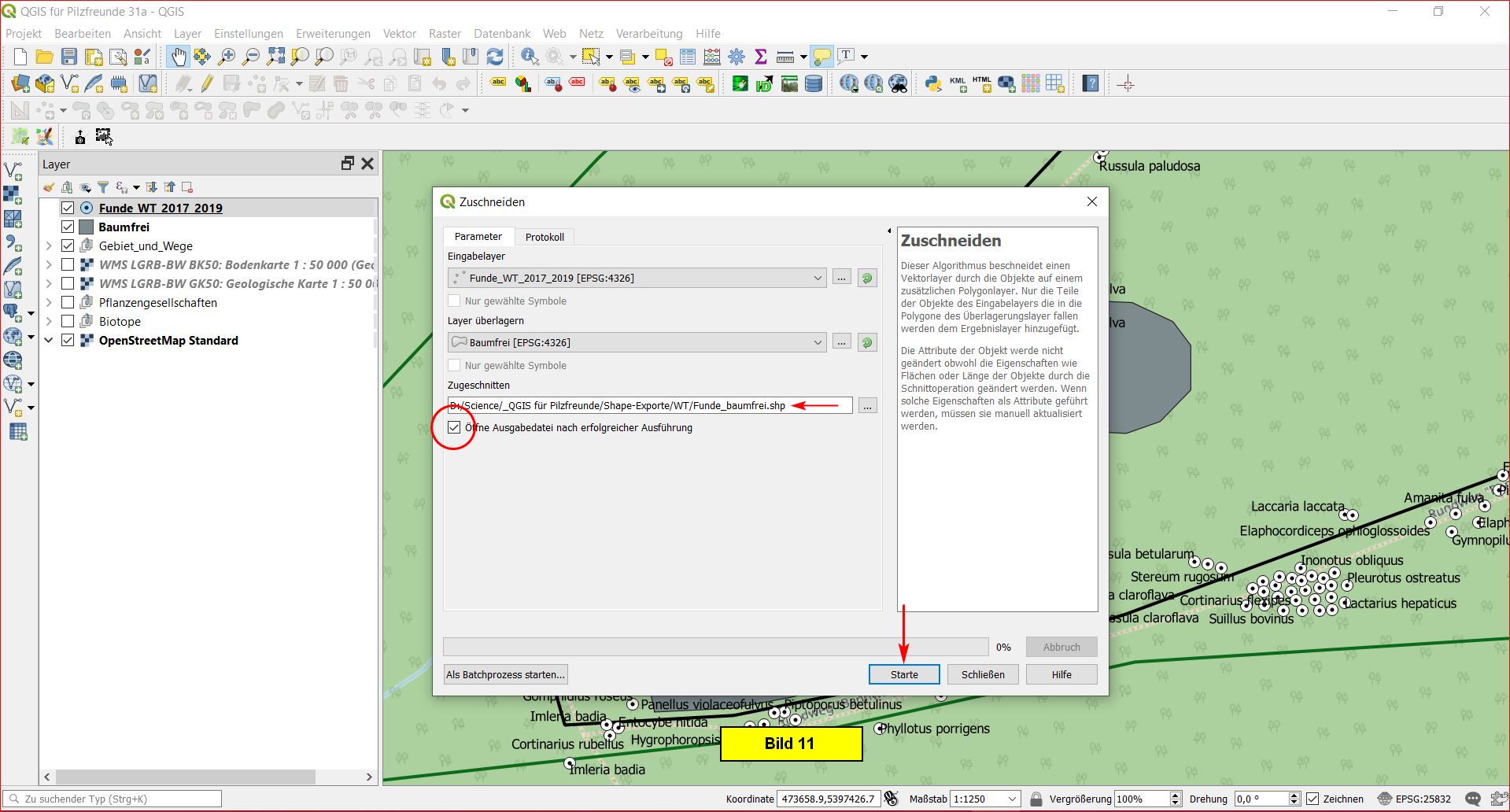

Zurück im Zuschneiden-Menü achten wir darauf, dass der eingekreiste Haken gesetzt ist und aktivieren das Zuschneiden-Werkzeug mit Starte:

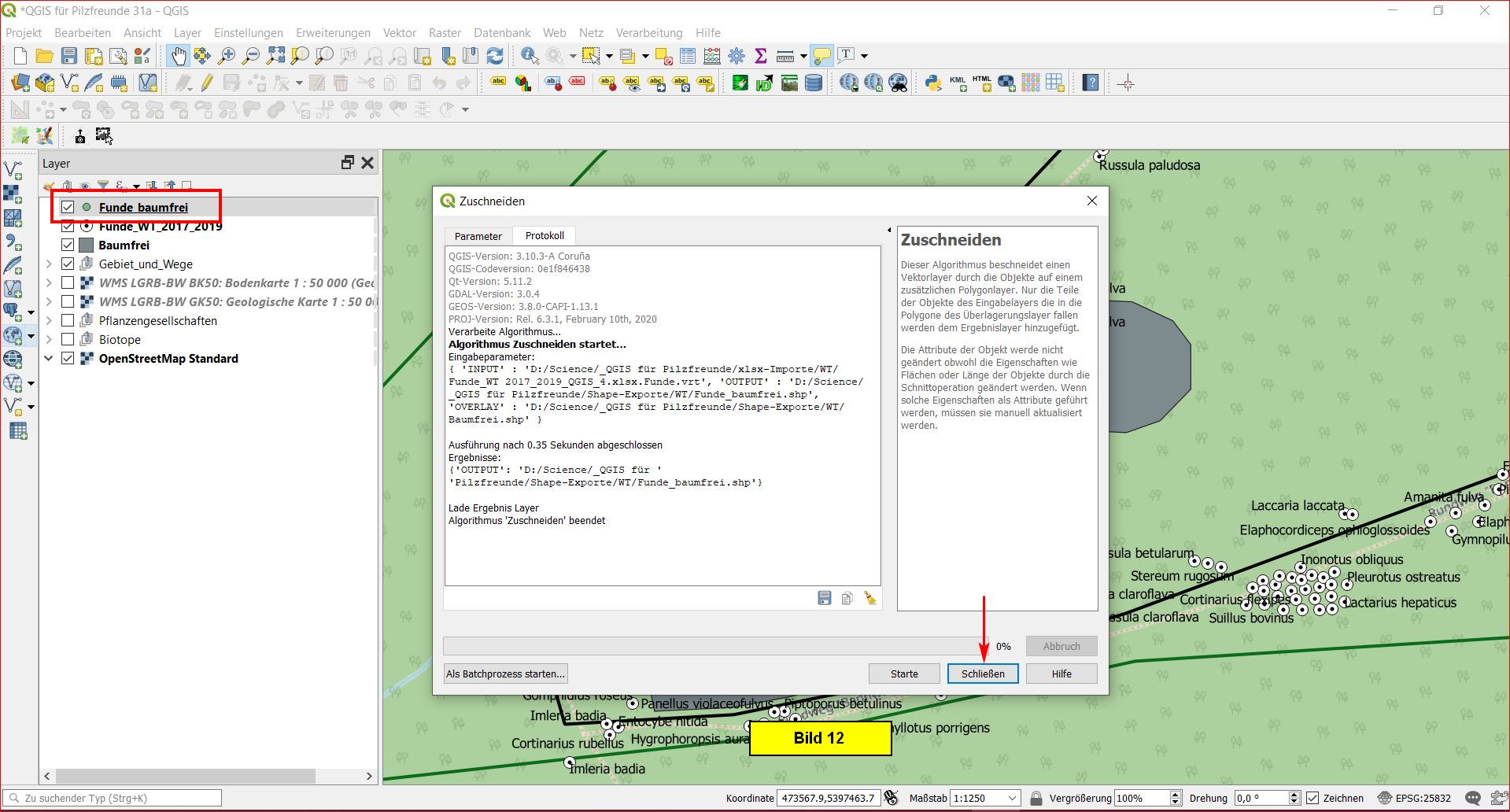

Nach Ablauf ist der Layer entstanden (Layerfenster), wir können das Menü schließen:

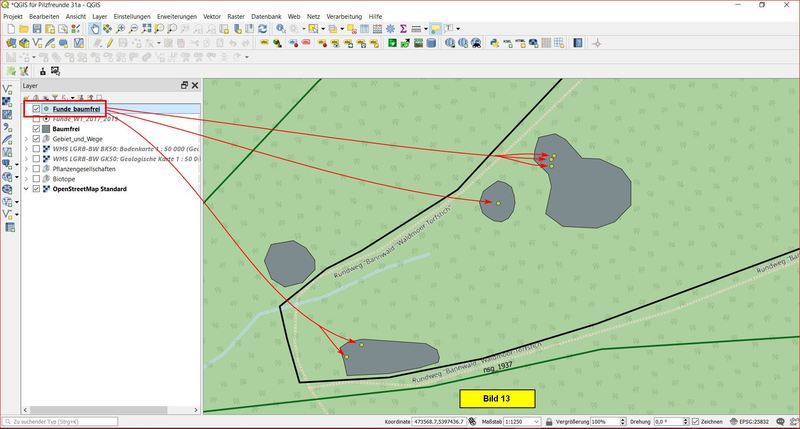

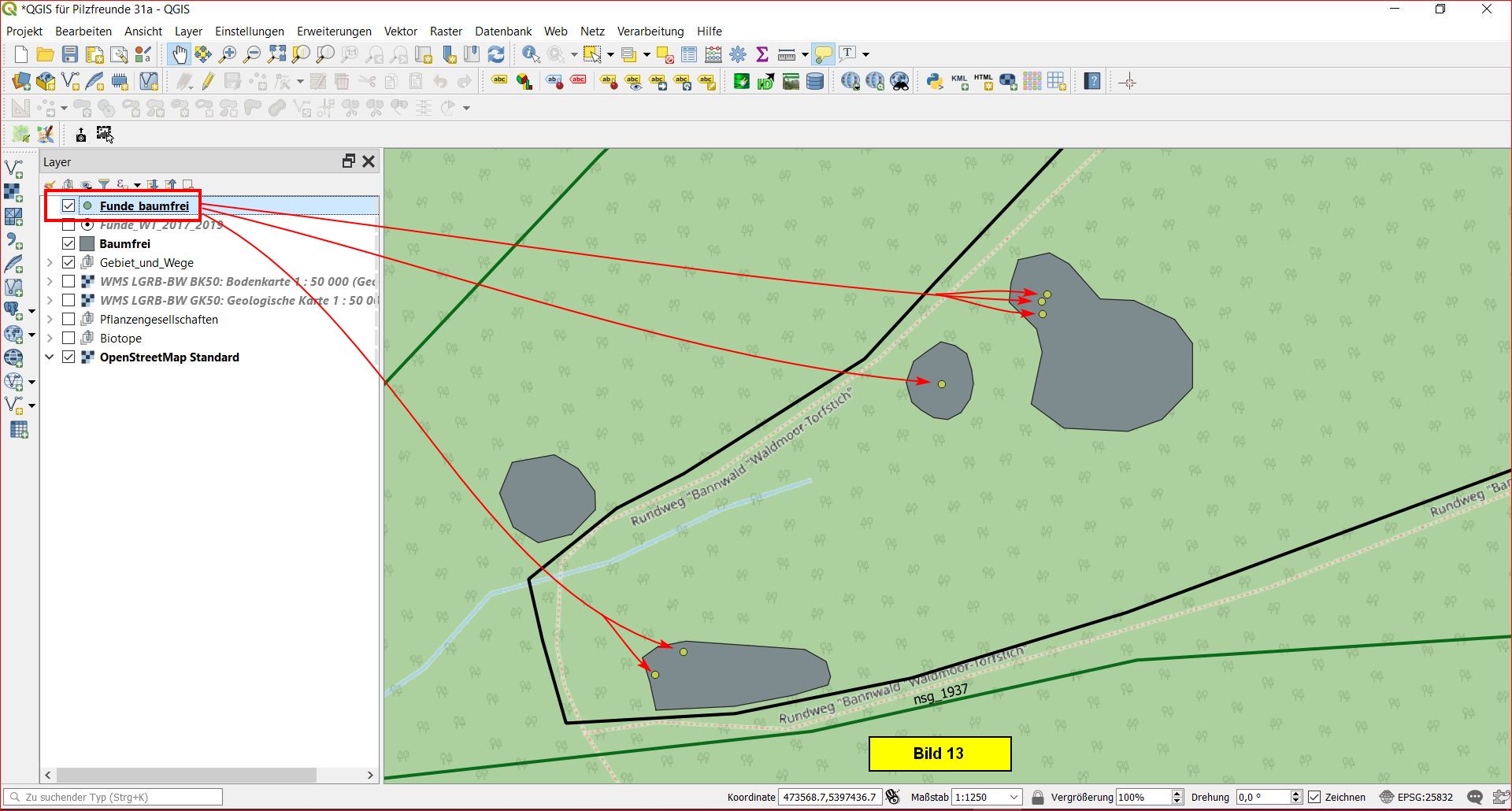

Das Ergebnis sind sechs Funde in den baumfreien Bereichen:

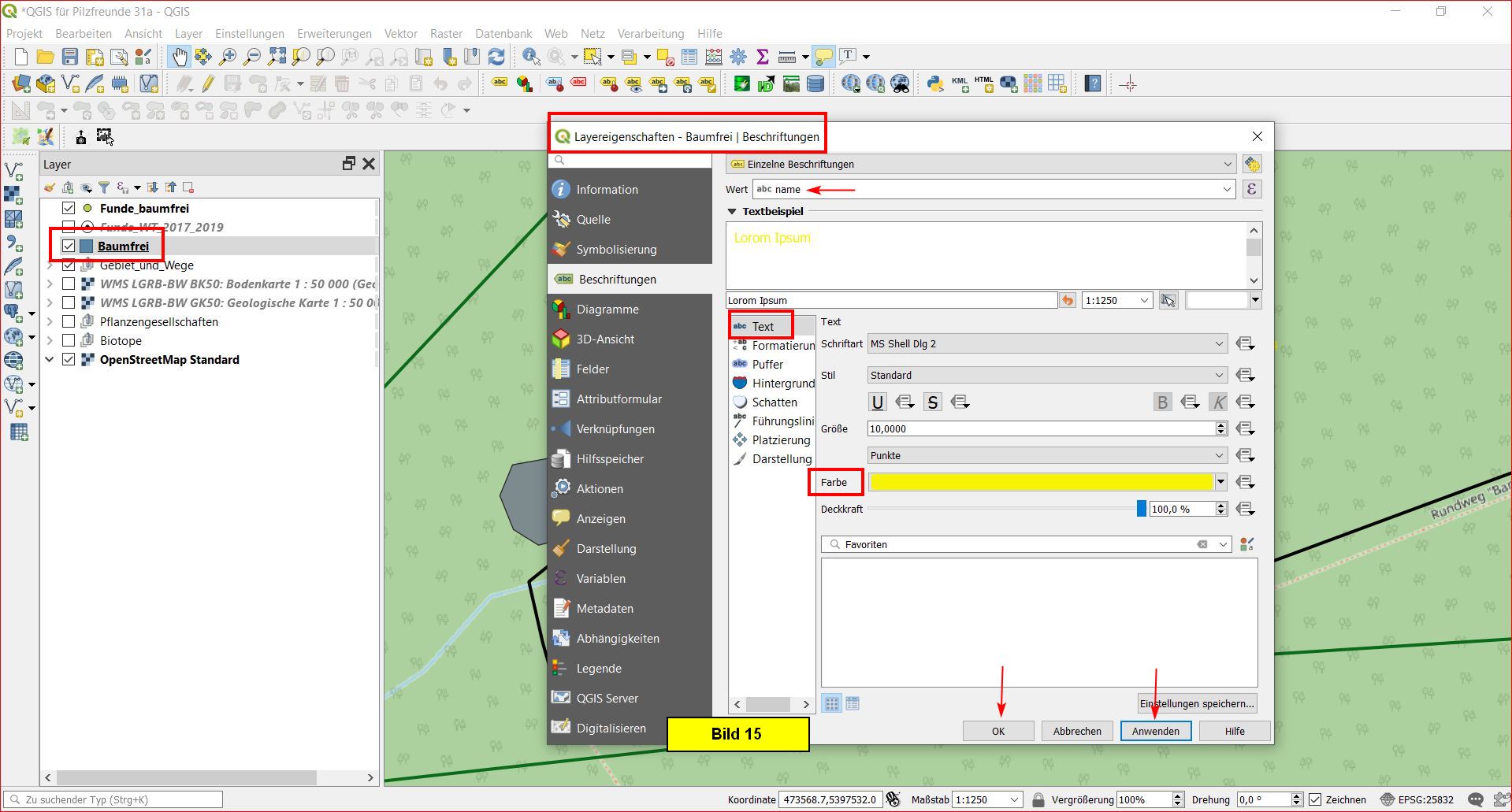

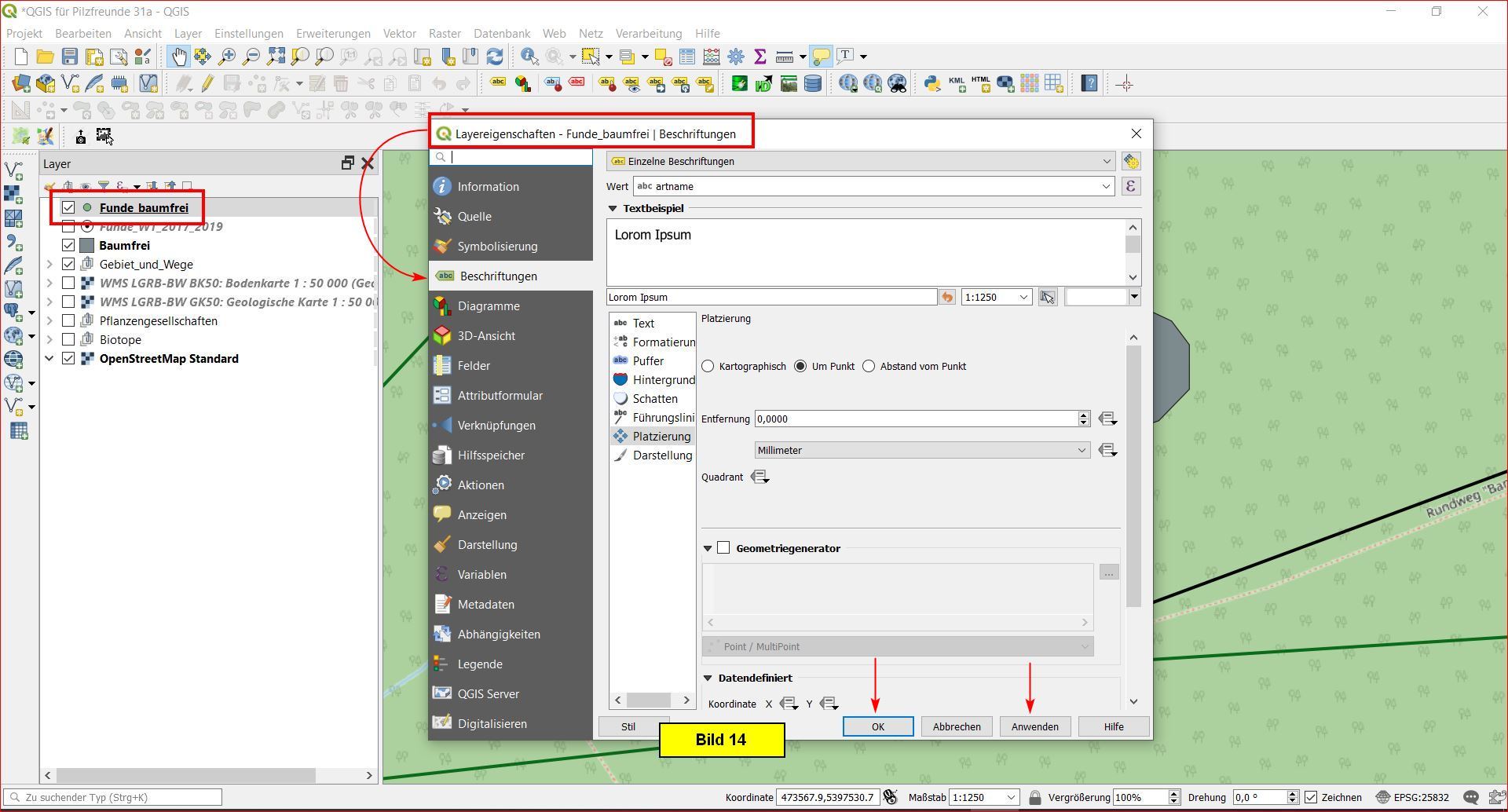

Nun gilt es, Bereiche und Funde zu beschriften. Wie man das macht, zeigen die beiden nächsten Bilder:

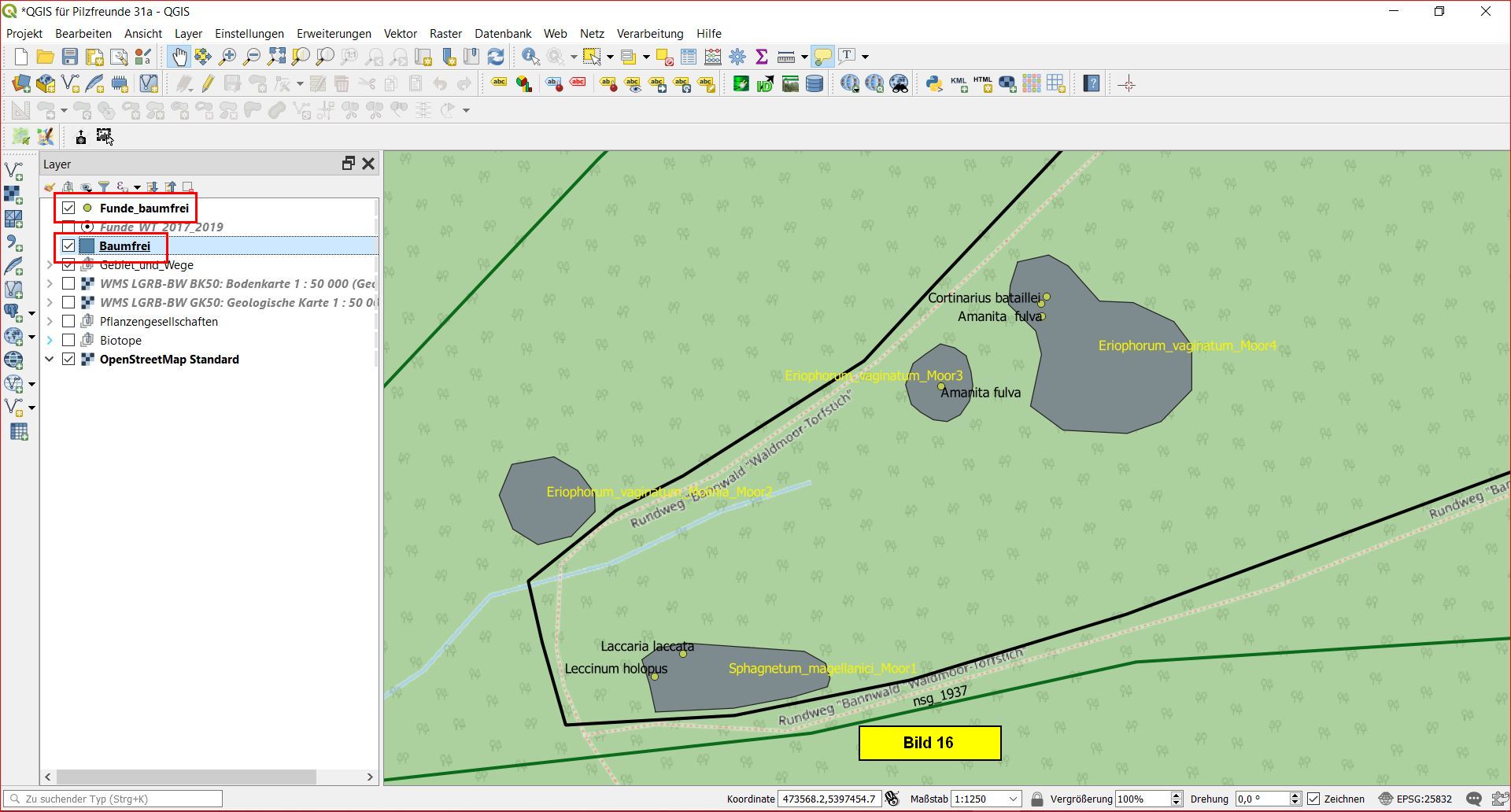

Hier das Ergebnis:
c) Export der Funde baumfreier Bereiche als csv-Datei mit dem Ziel einer Excel-Datei
Das eigentliche Ziel ist, eine Excel-Datei zu erzeugen. Dazu generiert man erst einmal eine csv-Datei (Komma-strukturierte Textdatei):

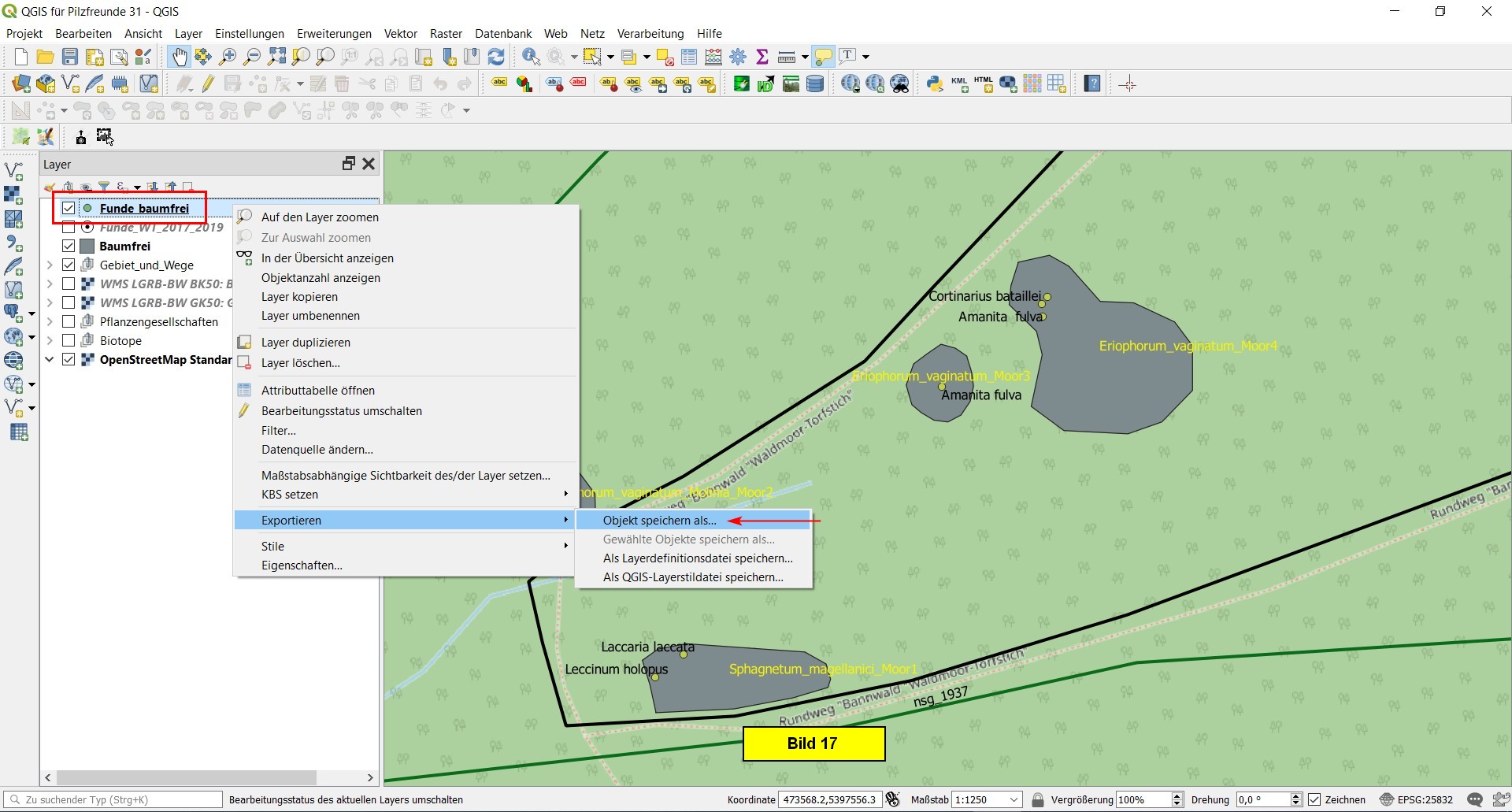

Rechtsclick im Layerfenster auf den Vektorlayer Funde_baumfrei und Selektion Objekt speichern als...:

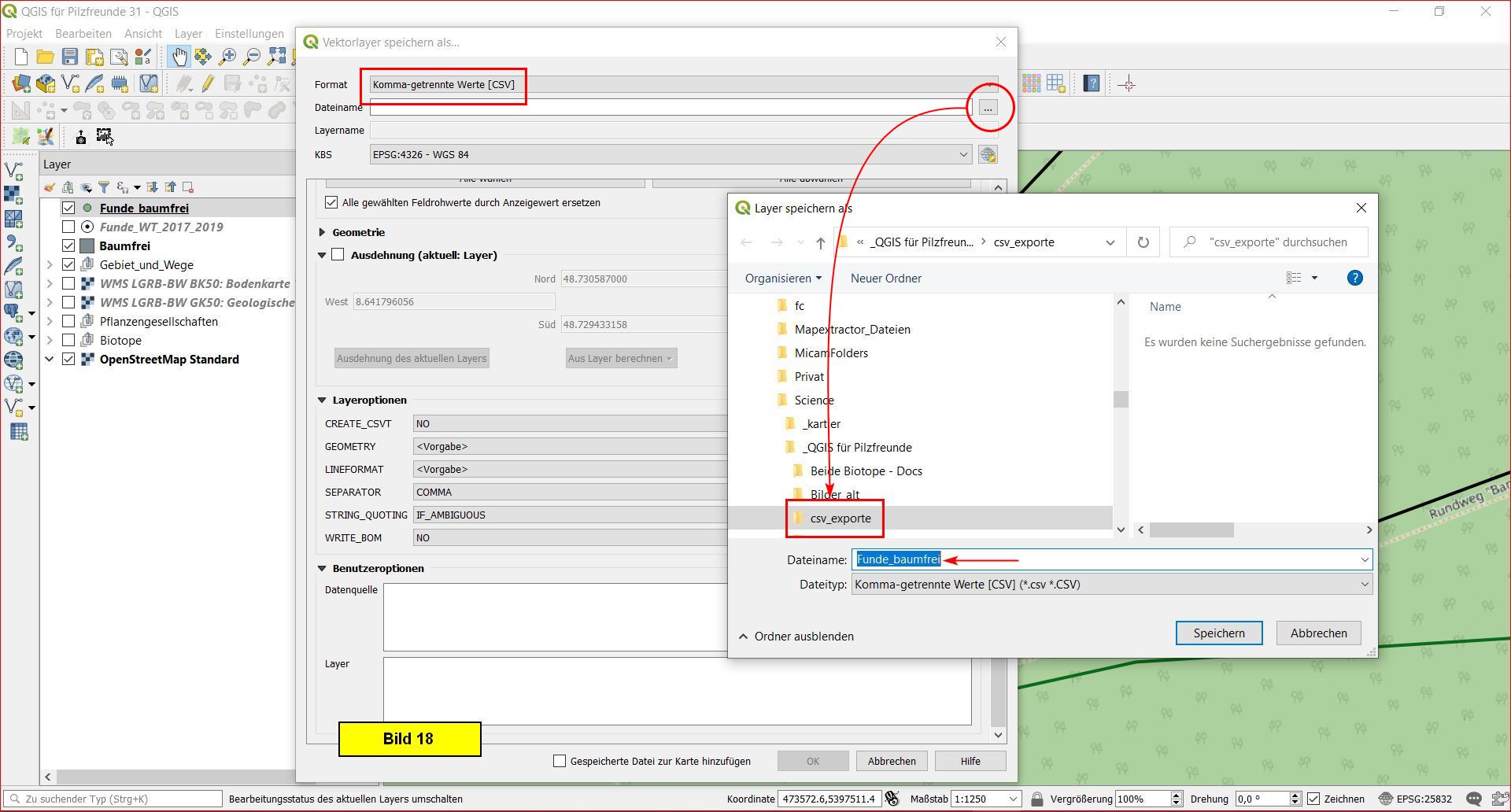

Im Layer speichern als-Menü navigieren wir zu csv-Exporte, geben einen passenden Dateinamen, beispielsweide Funde_baumfrei.csv, ein und schließen mit Speichern ab:

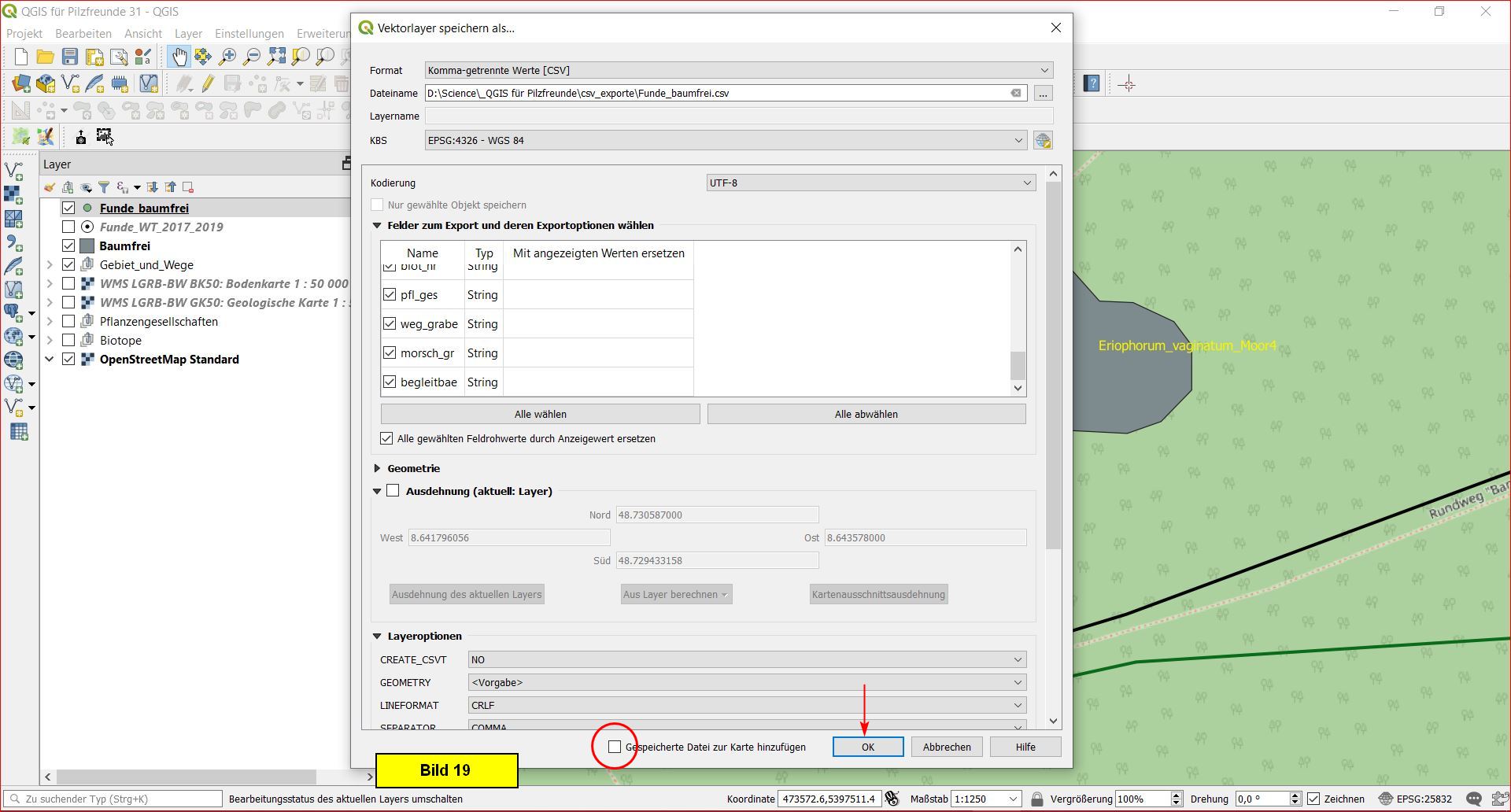

Da die zu erzeugende csv-Datei nur außerhalb QGIS benötigt wird, also nicht der Karte hinzugefügt werden soll, wird an entsprechender Stelle der Haken entfernt, dann OK geclickt:

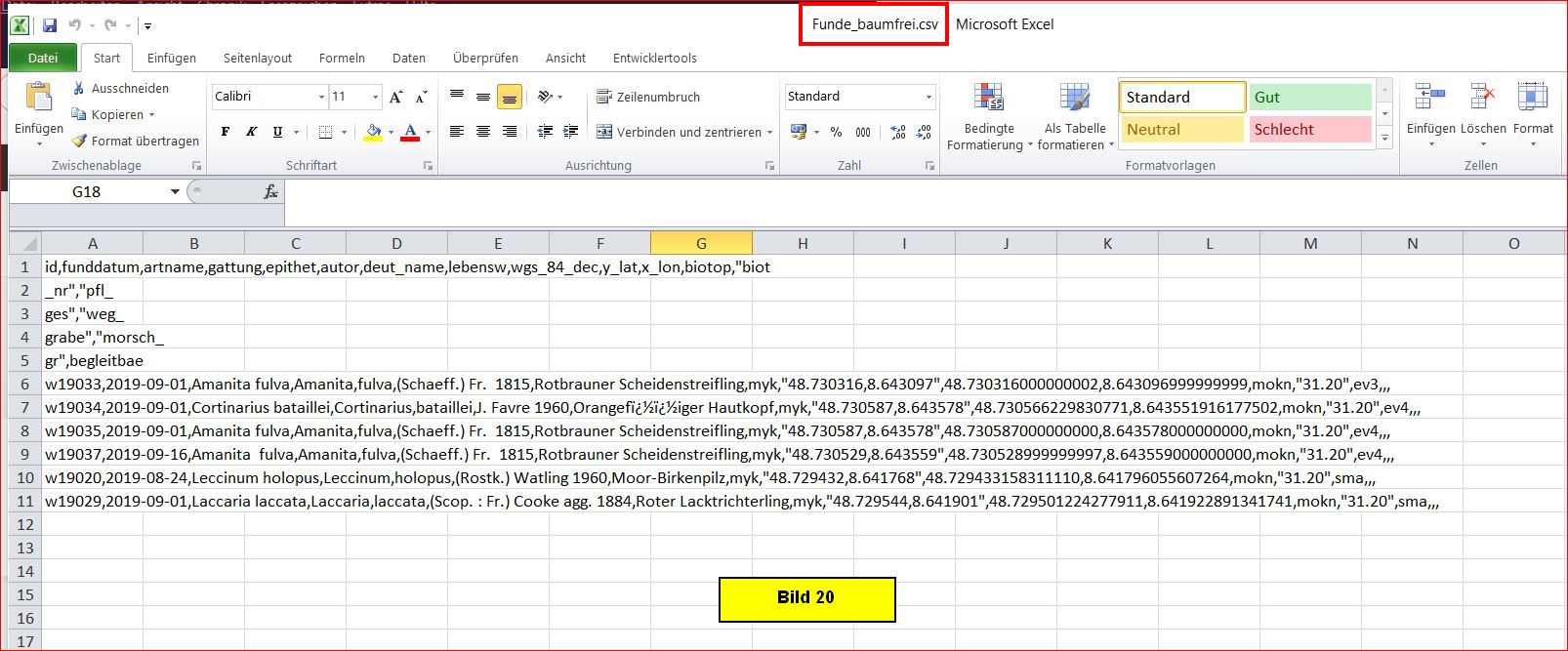

Die generierte csv-Datei kann man jetzt (außerhalb QGIS) öffnen, z.B. mit MS-Excel. Das sieht dann so aus:

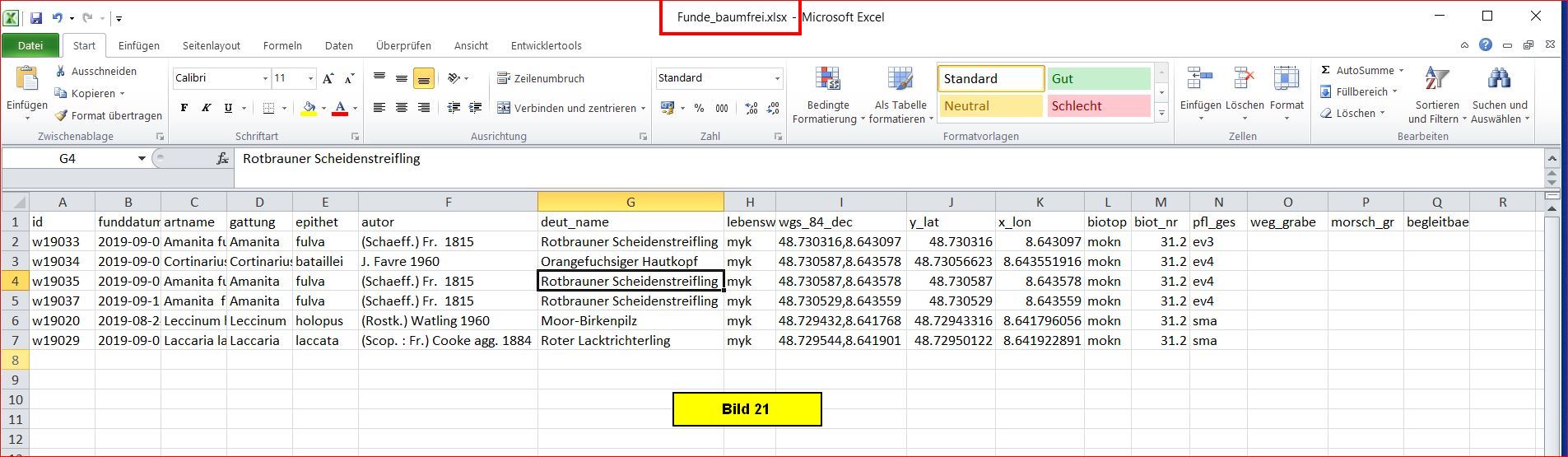

Diese Datei lässt sich mit einem geeigneten Programm in eine Excel-Datei überführen. Hier das Ergebnis für Funde_baumfrei.xlsx:
Das wär's für heute.
Nun noch das Projekt abspeichern als QGIS für Pilzfreunde 31.qgs.
Gibt es Fragen oder Anregungen zum Thema?
Ausblick
Für weitere Aufgabenstellungen möchte ich die Bodenkarte, den Bereich der Polytrichum-Bulte sowie den Alten Bannwald in die Auswertungen einbeziehen. Dazu werden wir den beiden nächsten Teilen der Aufsatzreihe diese Bereiche erst einmal als Polygon-Layer (Flächen-Layer) aufbereiten.
Viel Erfolg!
Bernd
