Willkommen in Teil 33 der Forumsreihe „QGIS für Pilzfreunde“!
Dieser Beitrag entstand mit QGIS 3.10.4-A unter Windows 10.
Hier die Übersicht über alle Teile dieser Forumsreihe.
Ich möchte dringend empfehlen, die QGIS-Version 3.10.4 "long time release repository (most stable)" zu verwenden (Stand April 2020).
Heutiges Ziel: Wir wollen die Polytrichum-Bulte und den Alten Bannwald nutzbar machen.
Der Bereich der Bodenkarte wurde im letzten Teil behandelt.

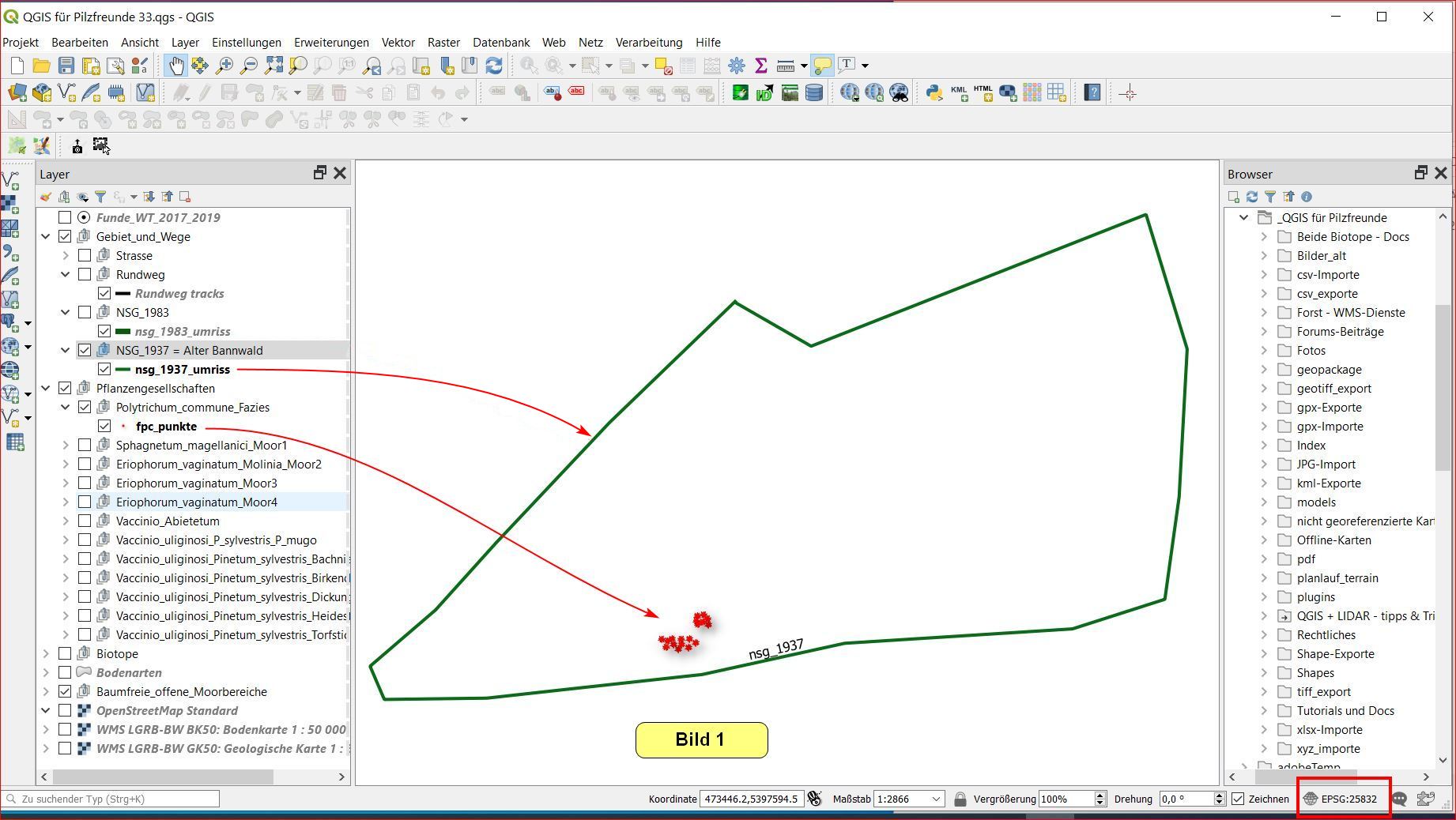

Bild 1 zeigt die beiden zu bearbeitenden Layer:
A) Punkt-Layer fpc_punkte. Es handelt sich vor Ort um zwei Bereiche, die jeweils aus vielen Polytrichum-commune-Bulten bestehen.
B) Linien-Layer NSG_1937_umriss = Umriss um den Alten Bannwald = NSG ab 1937.
Polytrichum-commune-Bulte
a) KBS (Koordinatenbezugssystem)
Die Idee, aus dem Punkt-Layer fpc_punkte ein Polygonlayer (Flächenlayer) zu gewinnen, ist das Erstellen eines Pufferbereiches. So etwas habe ich schon einmal (Teil 21) gezeigt, als es um kreisförmige Mykorrhiza-Bereiche um Bäume ging.
Mal schauen, ob dies prinzipiell auch hier funktioniert:
Zuerst wird der Layer fpc_punkte selektiert, dann die Menüfolge Vektor > Geoverarbeitungswerkzeuge > Puffer... ausgelöst:
Im Puffer-Menü laufen wir leider auf! Warum?

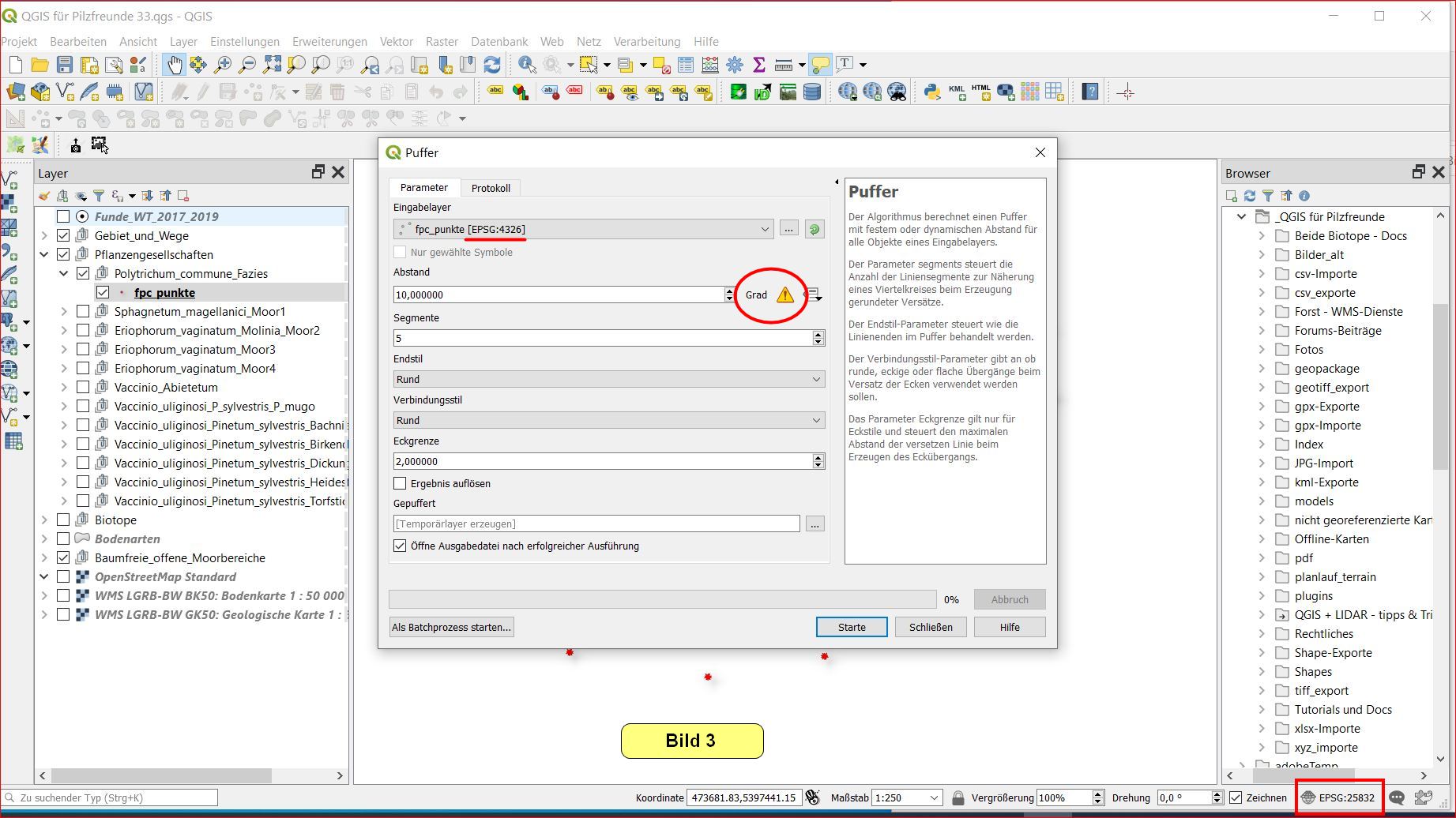

Der Layer fpc_punkte wurde damals über das KBS EPSG:4326 - WGS 84 definiert, welches die Einheit Grad besitzt (Längengrad, Breitengrad). Da die geplanten kreisförmigen Puffer jedoch die Maßeinheit Meter verlangen, kommt es zu der Warnung in Bild 3.
So geht es also nicht. Lösung: Was liegt näher, als das Projekt-KBS EPSG:25832 - ETRS 89 UTM Zone 32N zu übernehmen!

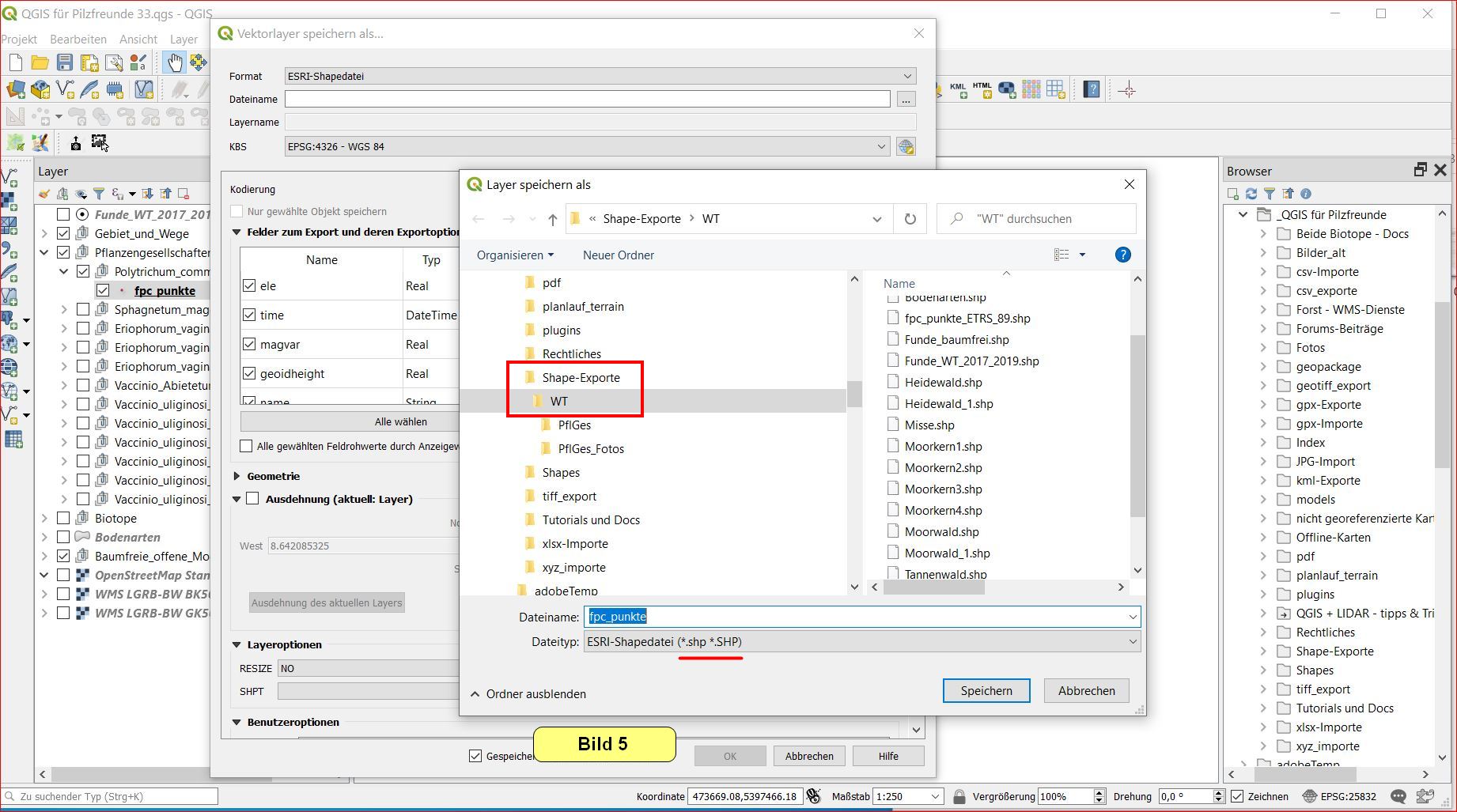

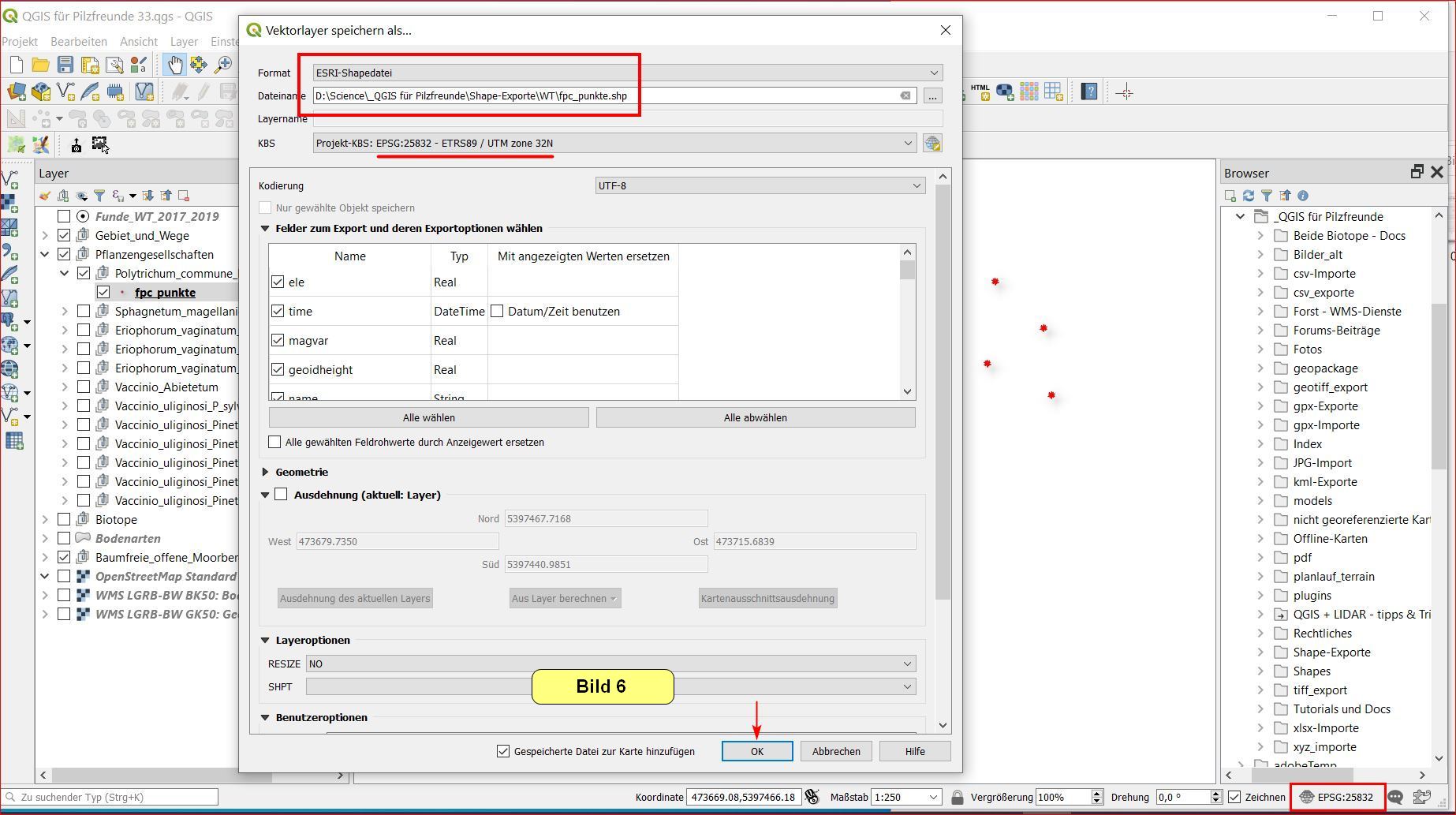

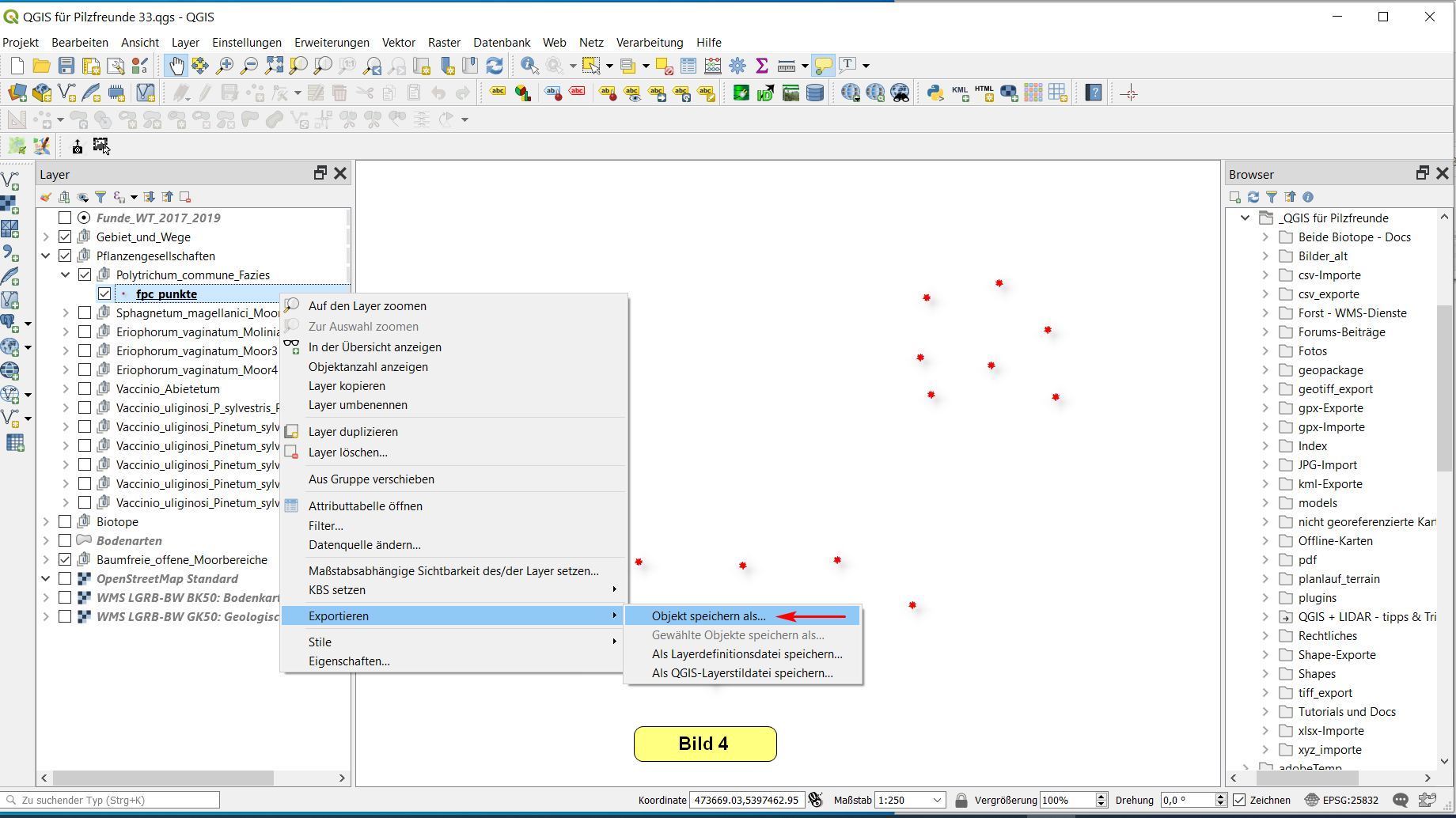

Den Layer direkt umstellen funktioniert nicht, sondern wir müssen den bisherigen Layer im neuen KBS exportieren. Dabei bleibt der alte Layer unangetastet. Die Abfolge zeigen die Bilder 4 bis 6:

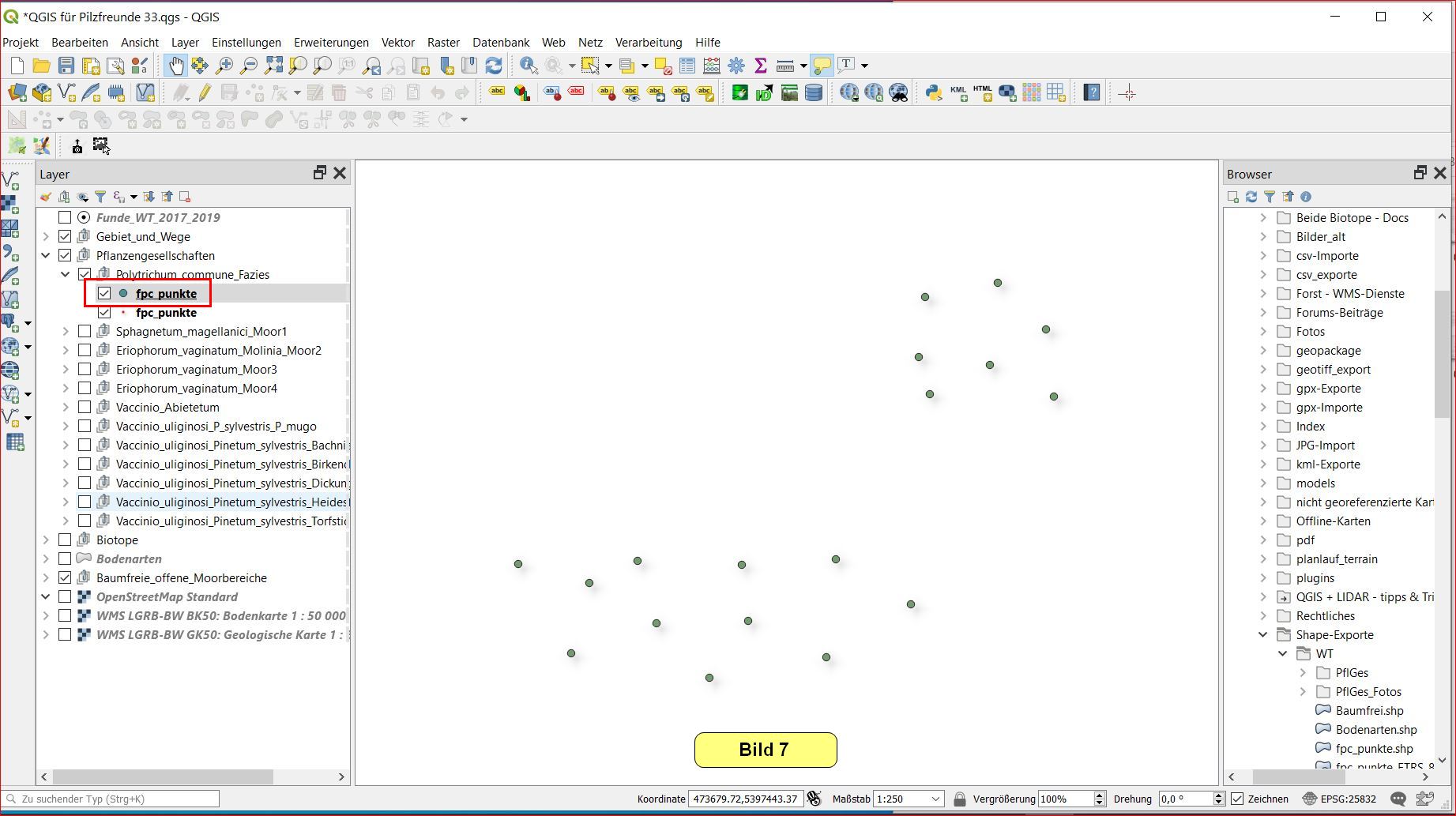

Bild 7 zeigt das Ergebnis:

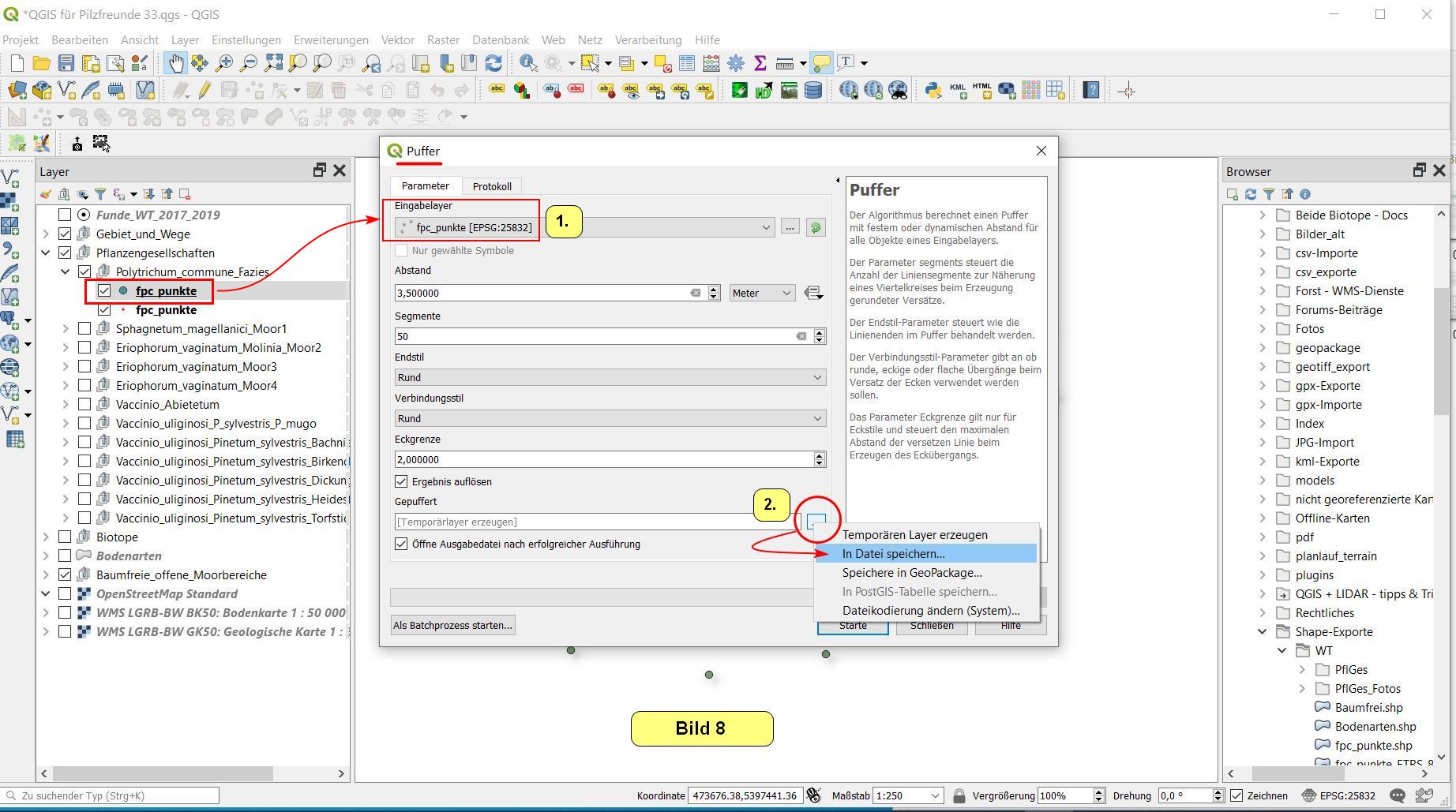

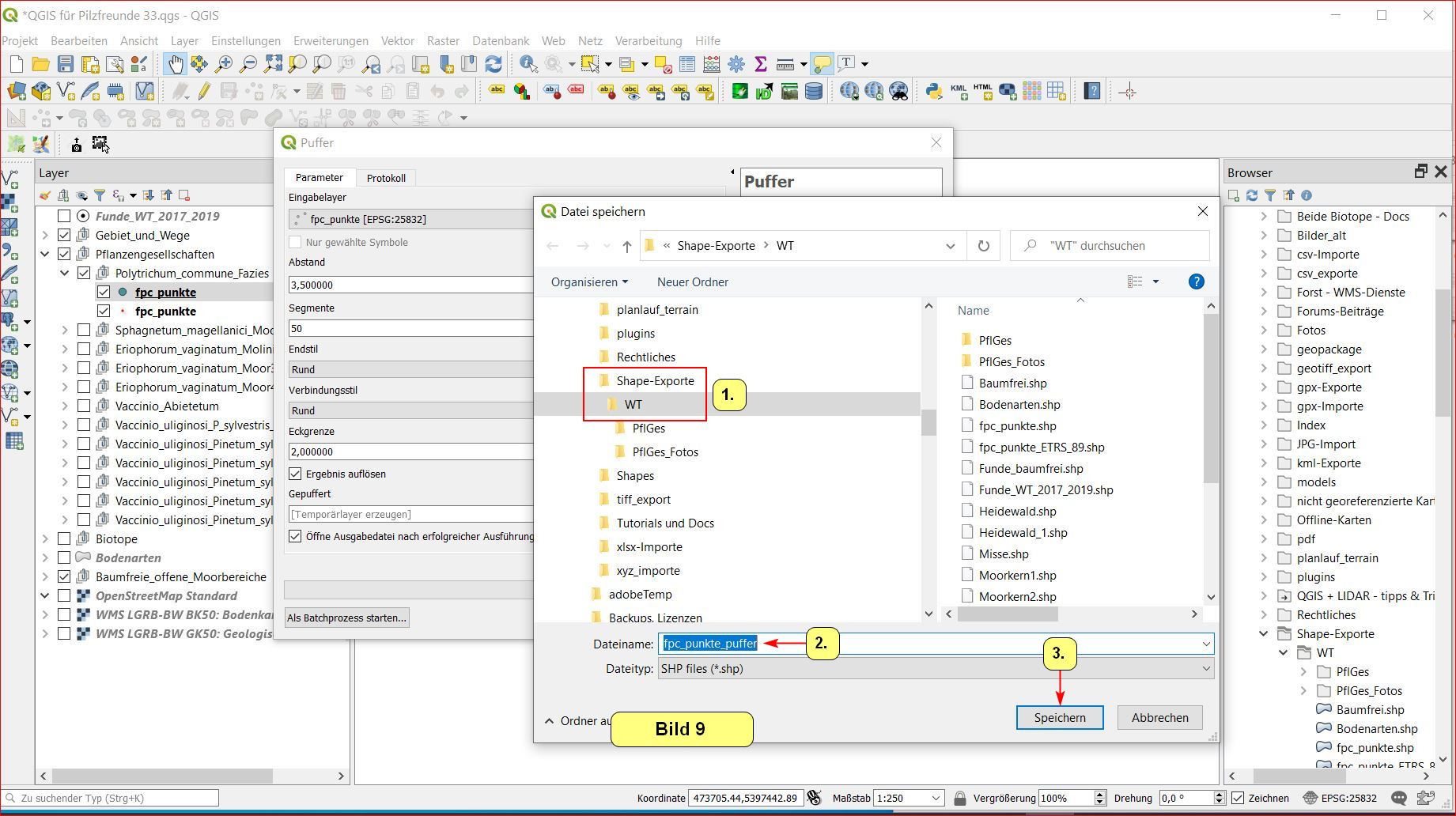

Jetzt können wir die Puffer für den Layer mit passendem KBS erstellen (Bilder 8 und 9):

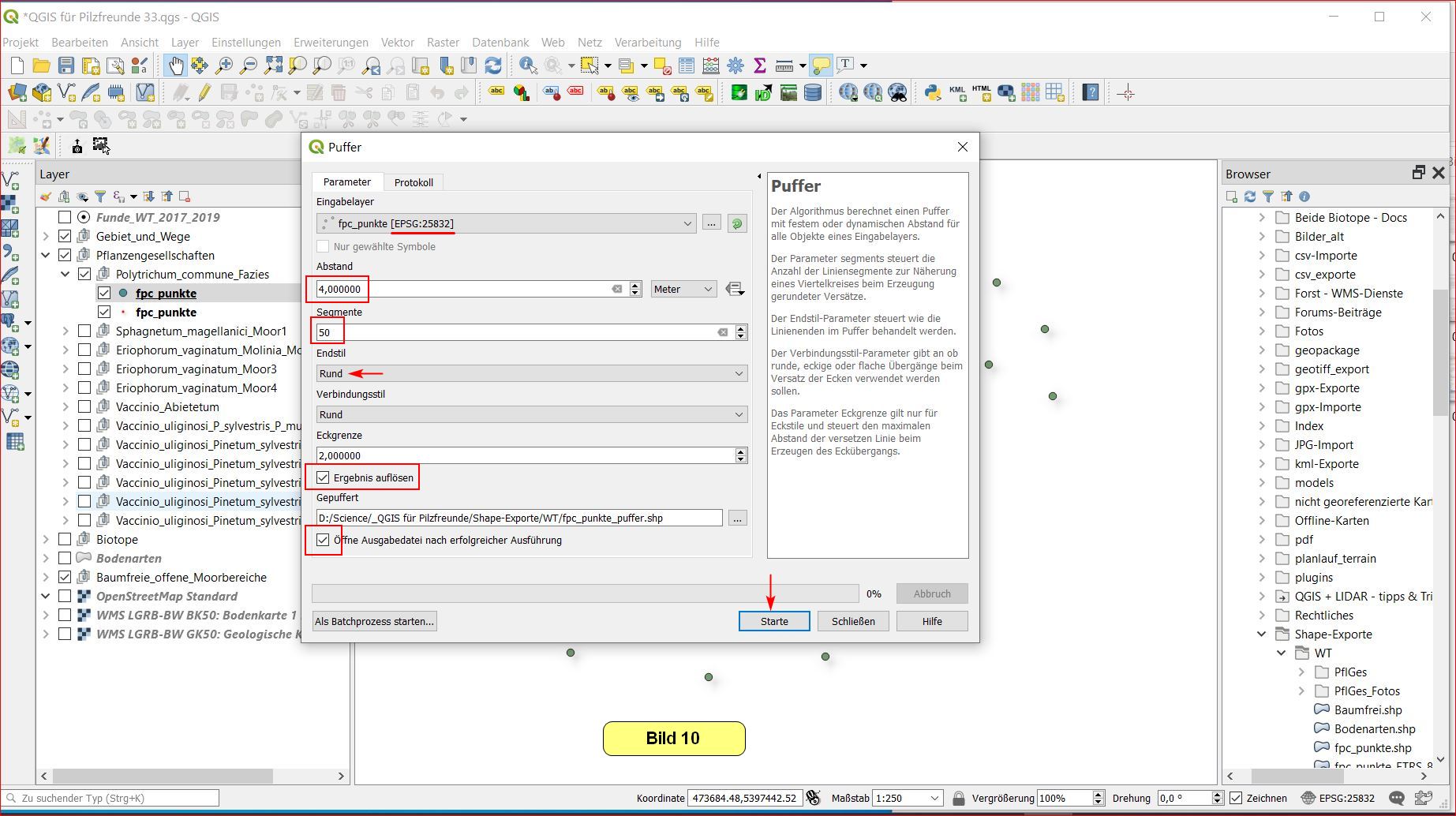

Das Puffer-Menü wird am besten nach Bild 10 parametriert. Wir sehen Kreise mit 4 Meter Radius vor, dargestellt durch Polygone mit je 50 Segmenten. Das Ergebnis soll aufgelöst werden, d.h. die gemeinsamen Grenzen sich überlappender Puffer werden aufgelöst.
Es ergeben sich zwei unabhängige Bereiche, wie man dies auch vor Ort nachprüfen könnte.
Um zu kontrollieren, ob die Kreise den programmierten Radius besitzen, ziehen wir im Layer-Fenster den Puffer um eine Position nach unten und füllen ihn (Layereigenschaften > Symbolisierung) mit einem waagerechten Linienmuster. Mittels Linien-Messwerkzeug kann man jetzt den Radius von 4 Metern bestätigen.
Sieht man in den Layereigenschaften unseres Puffer-Layers nach, so erkennt man, dass ein sogen. Multipolygon entstanden ist.
Dabei handelt es sich um ein Polygon, das aus Objekten besteht, die keine gemeinsame Grenze besitzen (die inneren Grenzen der Einzelpuffer wurden ja aufgelöst).
Alter Bannwald = NSG_1937

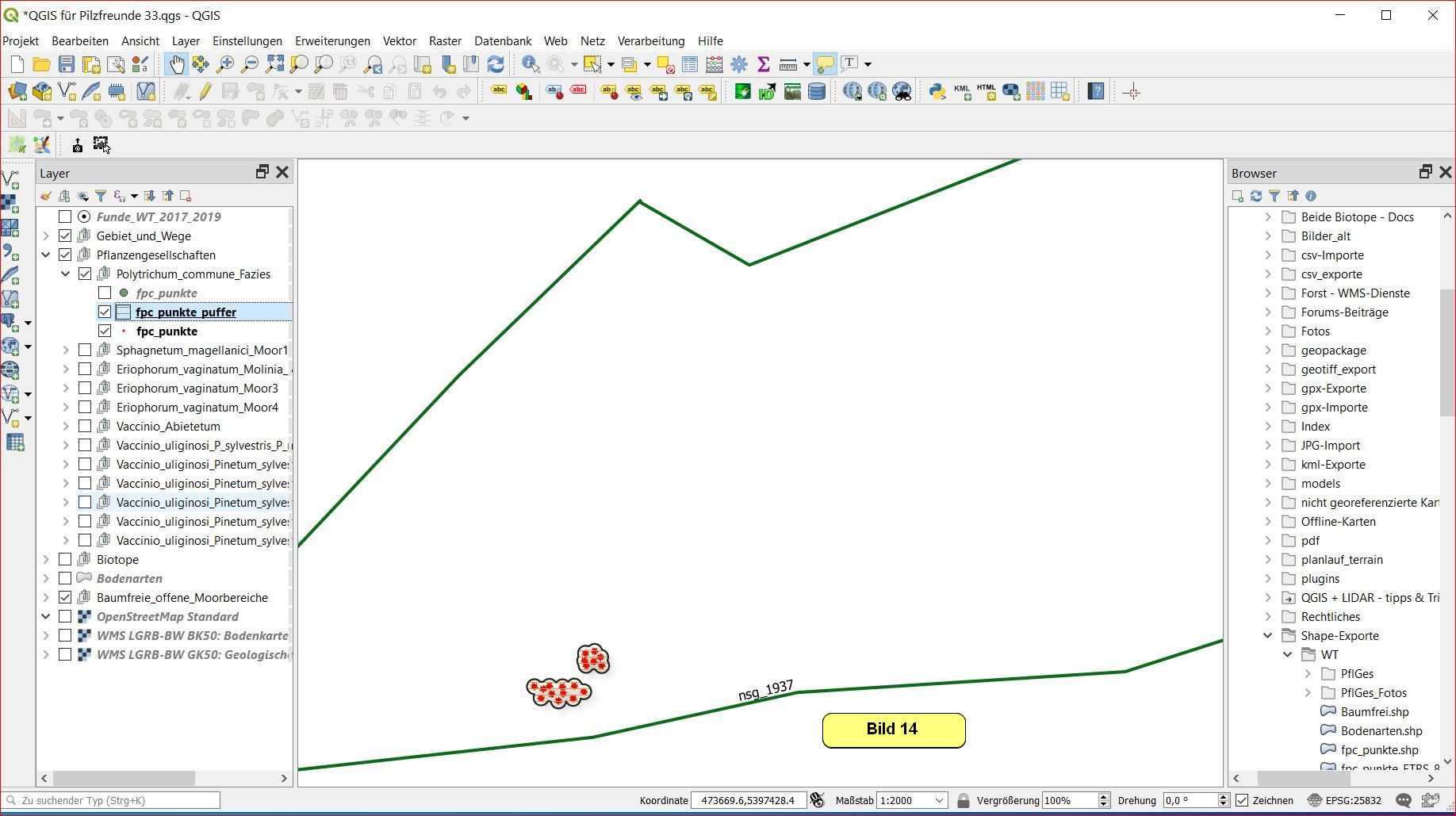

Bild 14 zeigt den Umriss des o.g. Linienlayers, unten links im Kartenfenster ganz klein der soeben erzeugte Pufferlayer um die Polytrichum-Bulte mit seinen zwei Bereichen.
Wie man aus einem Linien-Layer ein Polygon-Layer erzeugt, habe ich in Teil 23 gezeigt, und zwar ab e) Umformen der "Biotope" zu eingefärbten Flächen. Gehen wir entsprechend mit unserem Linien-Layer nsg_1937 um und erzeugen den Polygon-Layer nsg_1937_flaeche, so bekommen wir z.B. das folgende Ergebnis:
Abschließend blenden wir wieder alle relevanten Linien- und Polygonlayer ein und geben ihnen individuelle Deckungsgrade. Das Ergerbnis könnte etwa so aussehen:
Das war's für heute.
Viel Erfolg!
Bernd
