QGIS für Pilzfreunde Teil 35 - Funde feuchter und nasser Areale

  • Willkommen in Teil 35 der Forumsreihe „QGIS für Pilzfreunde“!


    Dieser Beitrag entstand mit QGIS 3.10.4-A unter Windows 10.


    Hier die Übersicht über alle Teile dieser Forumsreihe.


    Ich möchte dringend empfehlen, die QGIS-Version 3.10.4 "long time release repository (most stable)" zu verwenden (Stand Mai 2020).


    Heutiges Ziel: Wir wollen mit dem im letzten Teil erzeugten Rasterlayer die Funde feuchter, nasser und Oberflächenwasser führender Bereiche generieren.


    Vorüberlegungen:

    Der im letzten Teil erzeugte Rasterlayer WT_DGM1_kleiner_669m besteht aus zwei großen Bereichen. Uns interessiert der südwestliche Teil, in dem der Hintere Rotenbach das Gebiet entwässert. Wir haben es hier mit feuchten, nassen und auch Oberflächenwasser führenden Arealen zu tun.

    Um die Pilzfunde dieses Gebietes herauszuarbeiten, ist allerdings eine umfangreiche Layer-Umformung erforderlich


    Die Vorgehensweise im Einzelnen:


    A) Den Rasterlayer mit Hilfe des Plugins Serval kleinräumig editieren

    B) Den Rasterlayer so zuschneiden, dass nur noch der Südwestteil übrig bleibt

    C) Vektorisieren des Rasterlayers

    D) Verschneiden aller Funde mit dem Vektorlayer

    E) Export der resultierenden Funde als csv-Textfile


    Los geht's:


    A) Den Rasterlayer mit Hilfe des Plugins Serval kleinräumig editieren

    Wenn man sich den Rasterlayer WT_DGM1_kleiner_669m genauer anschaut, erkennt man, insbesondere an den Rändern, kleine inselartige Bereiche, die man an ihre Umgebung anpassen sollte. Anderenfalls würden sich später bei der Wandlung in ein Vektorlayer zu viele Einzelflächen ergeben.

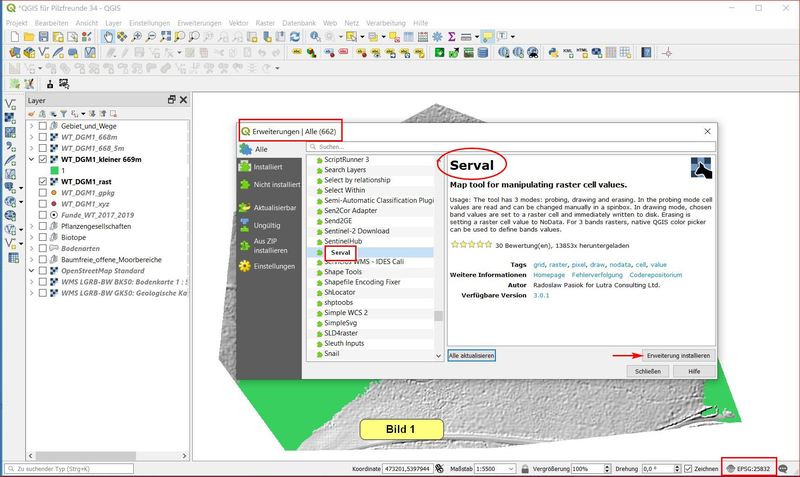

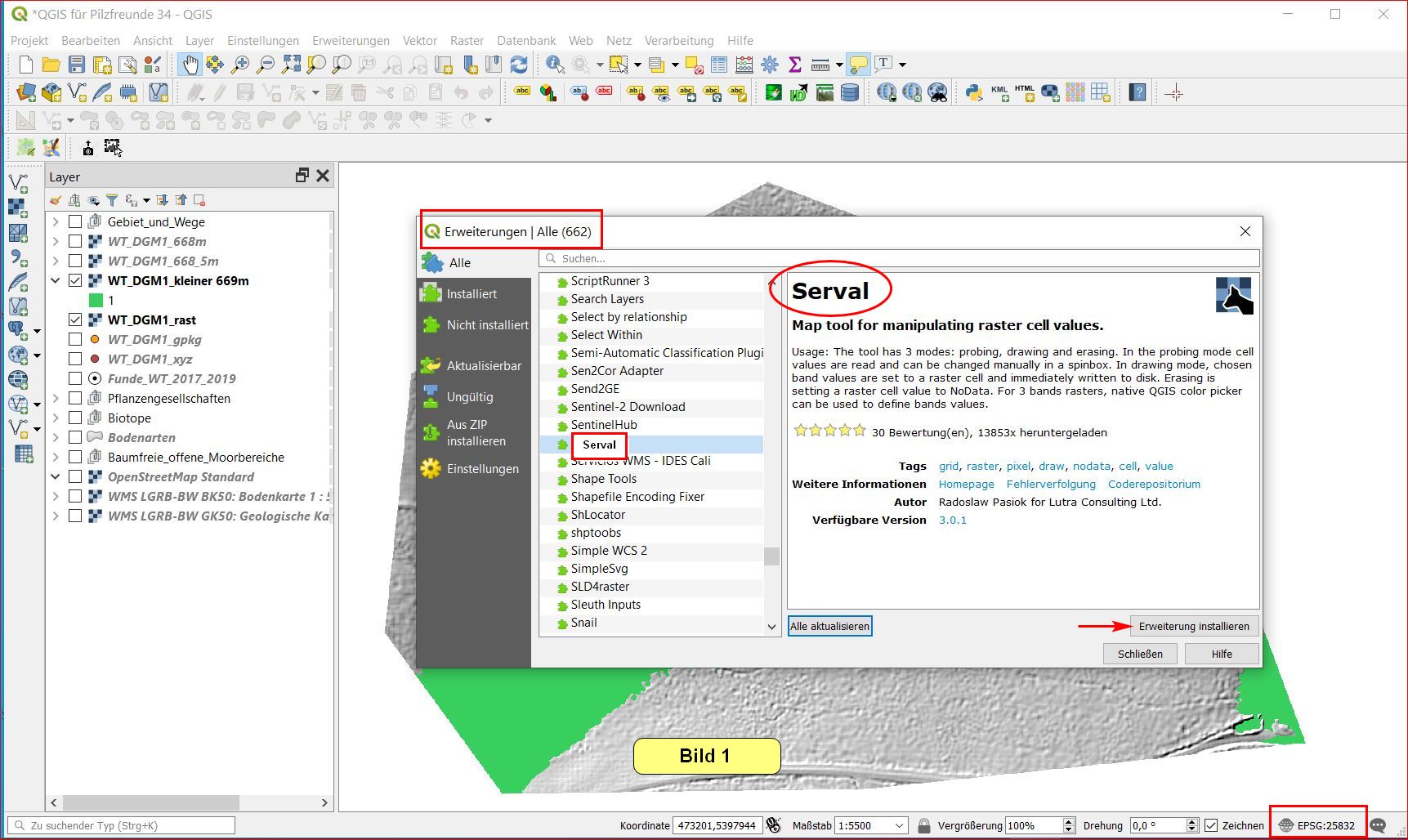

    Das Plugin Serval ist speziell für derartige Anpassungen vorgesehen. Wir müssen es allerdings erst installieren:

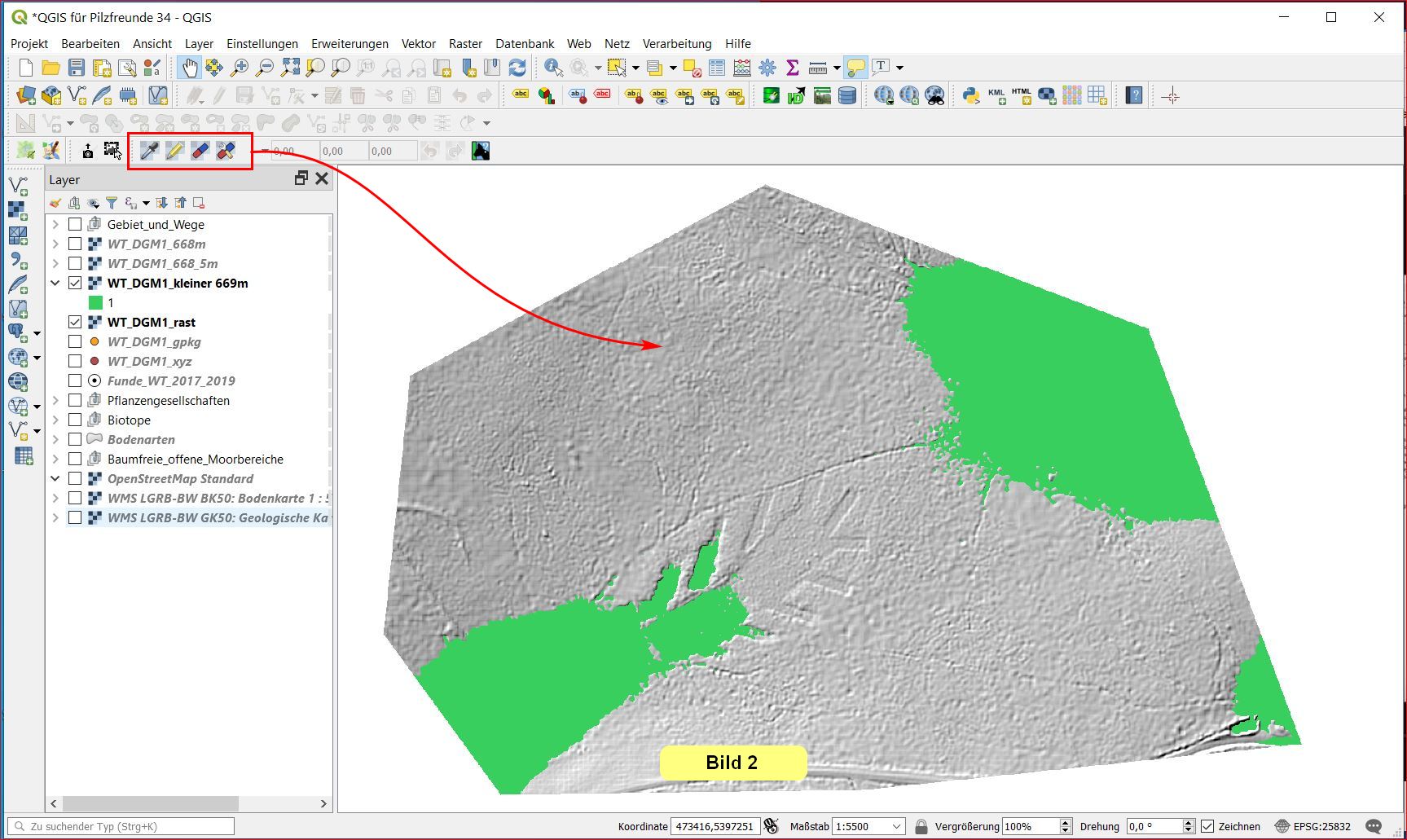

    Nach der Installation ergibt sich ein kleiner Werkzeugkasten, den wir mitten ins Bild ziehen:

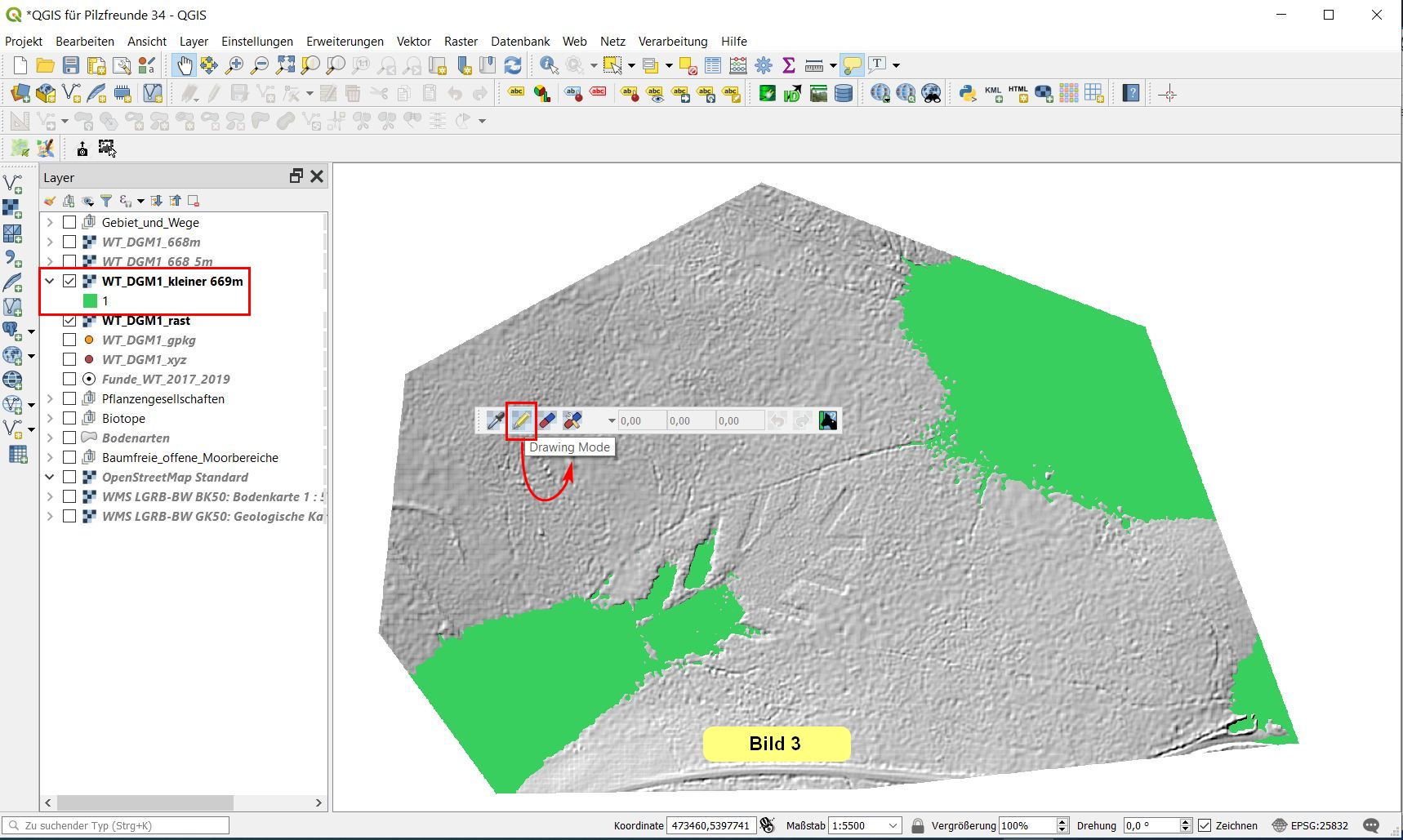

    Von den vier zur Verfügung stehenden Werkzeugen werden wir zwei benutzen. Das erste ist der Drawing Mode:

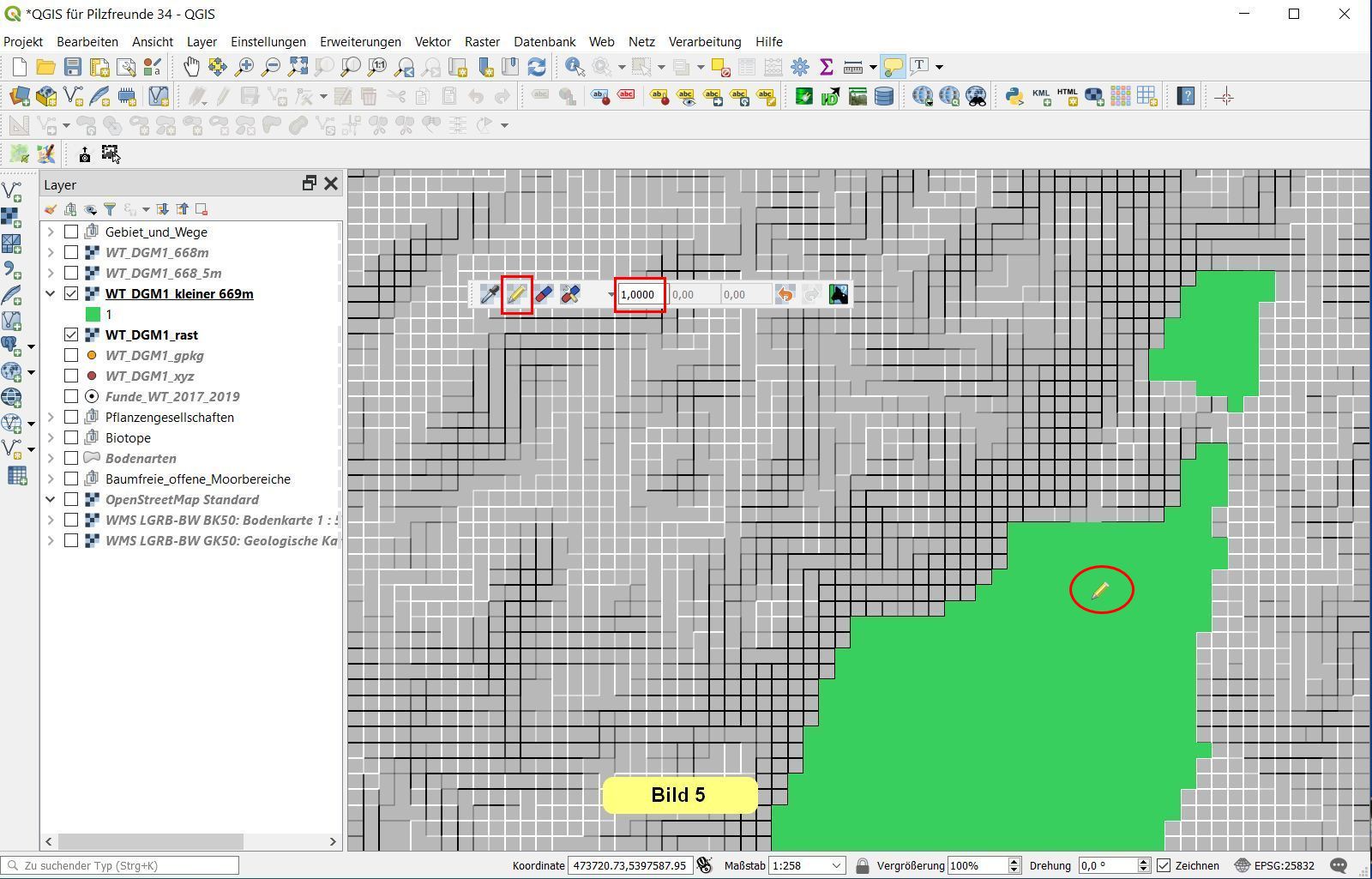

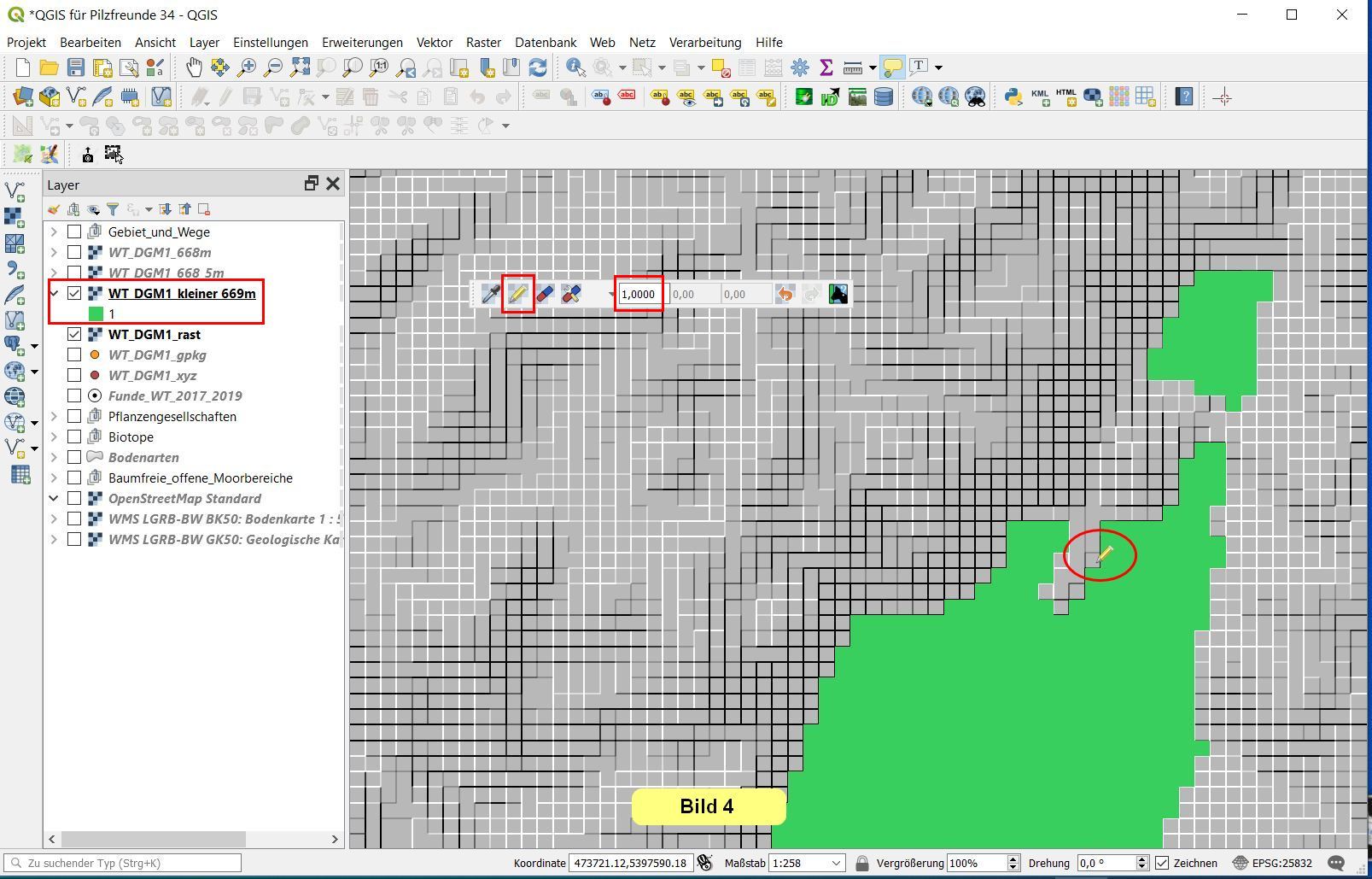

    Wir clicken auf den entsprechenden Button, worauf der Cursor die Form des Werkzeugs annimmt, geben ins Wertefeld 1,0000 ein und clicken bei hoher Zoomstufe auf alle Pixelpositionen, die grün werden und somit zum Layer hinzugefügt werden sollen. Hier ein kleiner, zungenförmiger Bereich, der in dieser Weise von grau nach grün wechseln soll:




    Nach Fertigstellung dieses Details sieht die Stelle so aus:

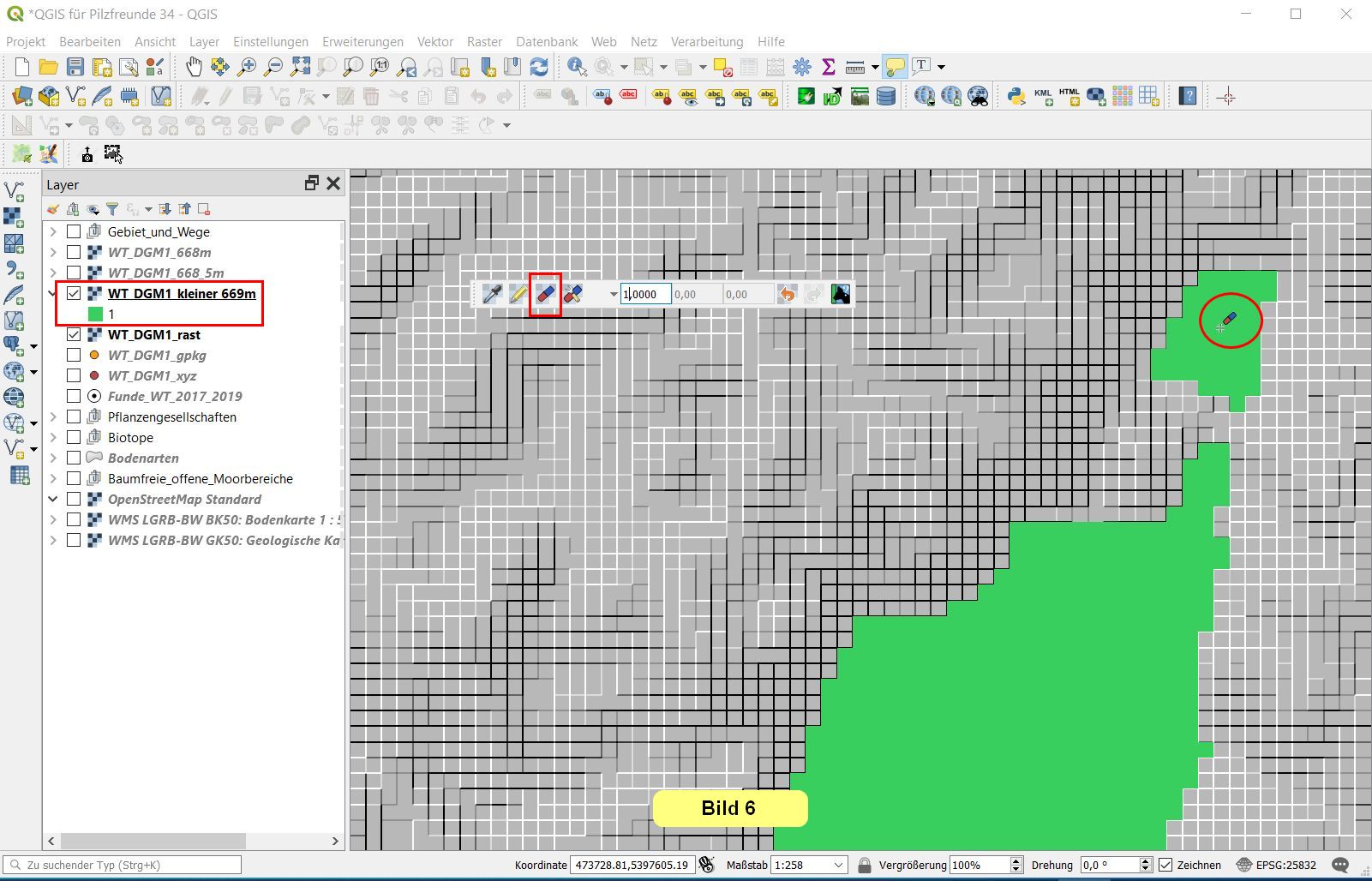

    Andererseits ist weiter oberhalb eine grüne Insel zu erkennen, vom Layer entfernt werden und somit grau werden soll. Hierzu ist das Werkzeug mit dem Radiergummi-Symbol Set Raster Cell Value to NoData vorgesehen. Wir clicken den entsprechenden Button, worauf der Cursor die Form des Werkzeugs annimmt. Wir clicken auf alle Pixelpositionen, die grau werden sollen:




    Hier das Ergebnis für diese Stelle:




    Nun korrigieren wir noch alle anderen "Unstimmigkeiten" im Bereich des Südwestteils, der Nordostteil bleibt unberücksichtigt, da er im Folgenden abgeschnitten werden soll.



    B) Den Rasterlayer so zuschneiden, dass nur noch der Südwestteil übrig bleibt

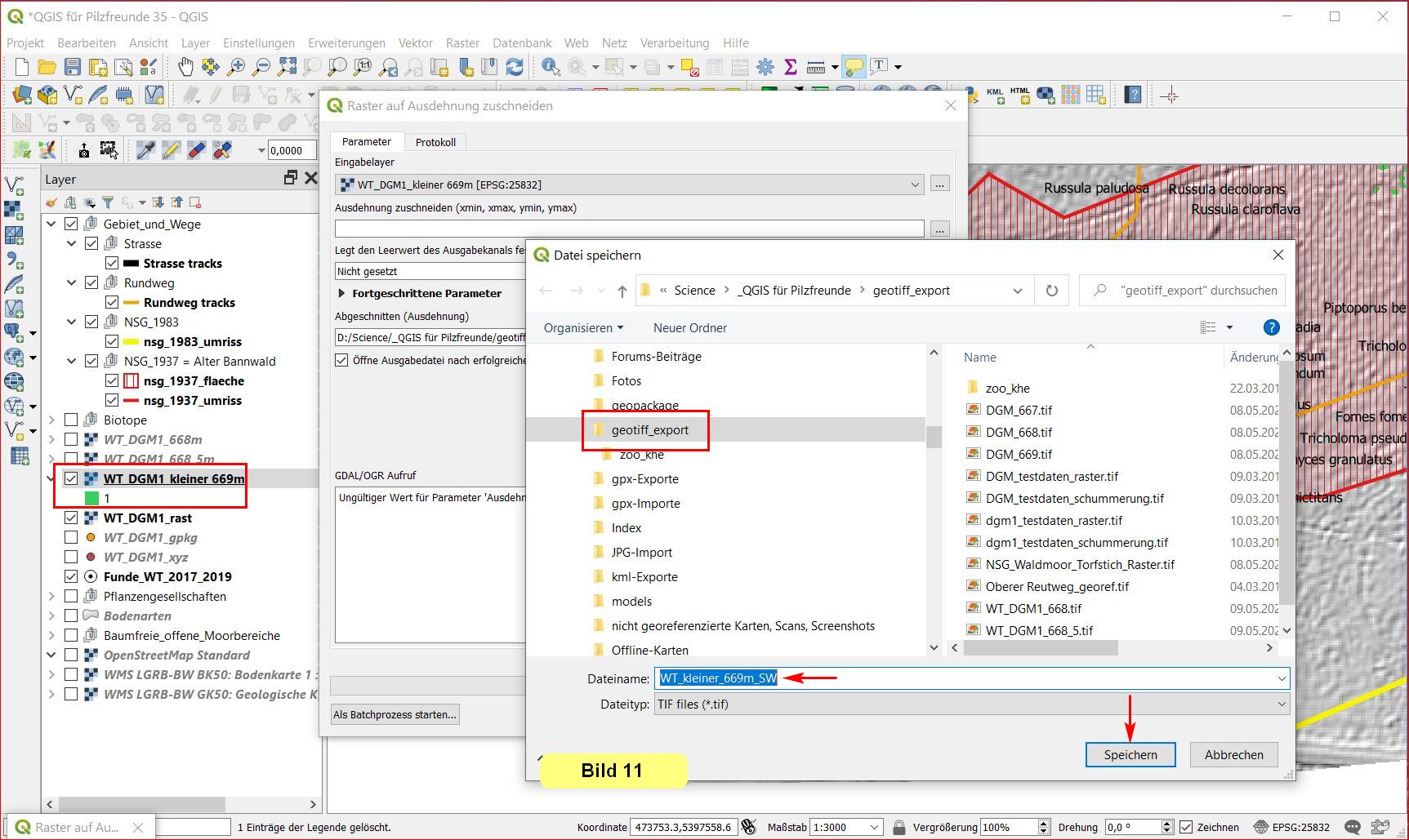

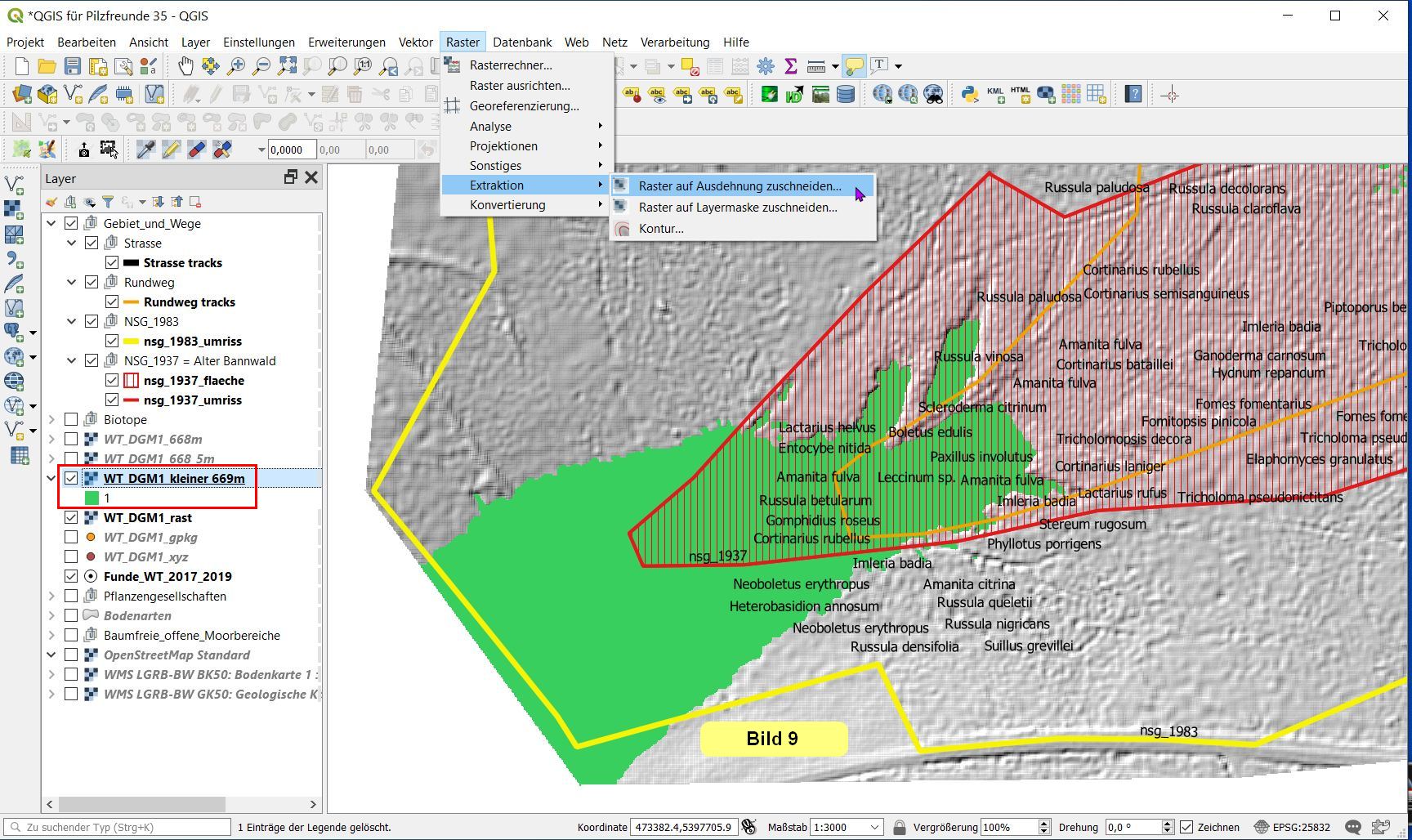

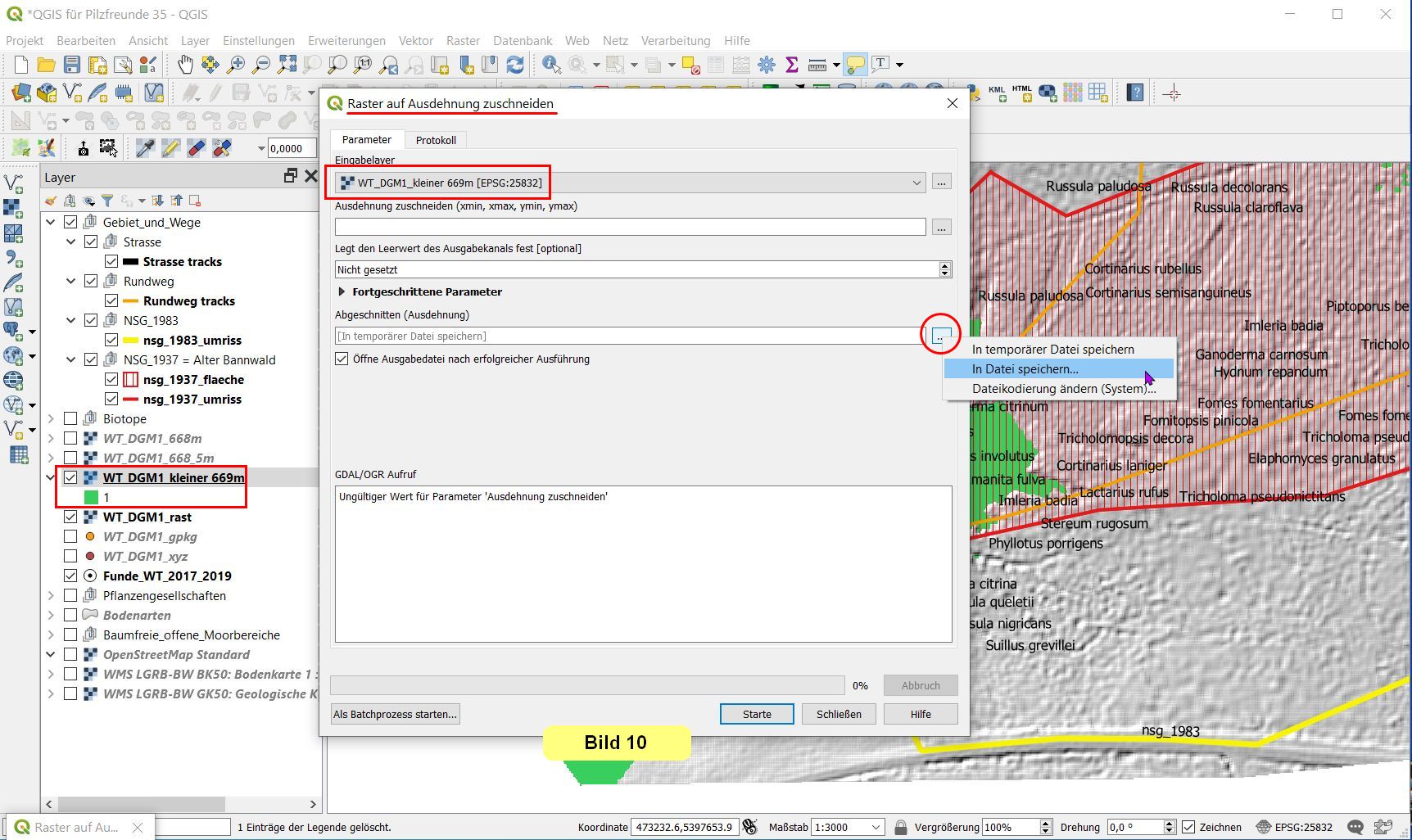

    Die Bilder 9, 10 und 11 zeigen anschaulich, wie man dabei vorgeht:

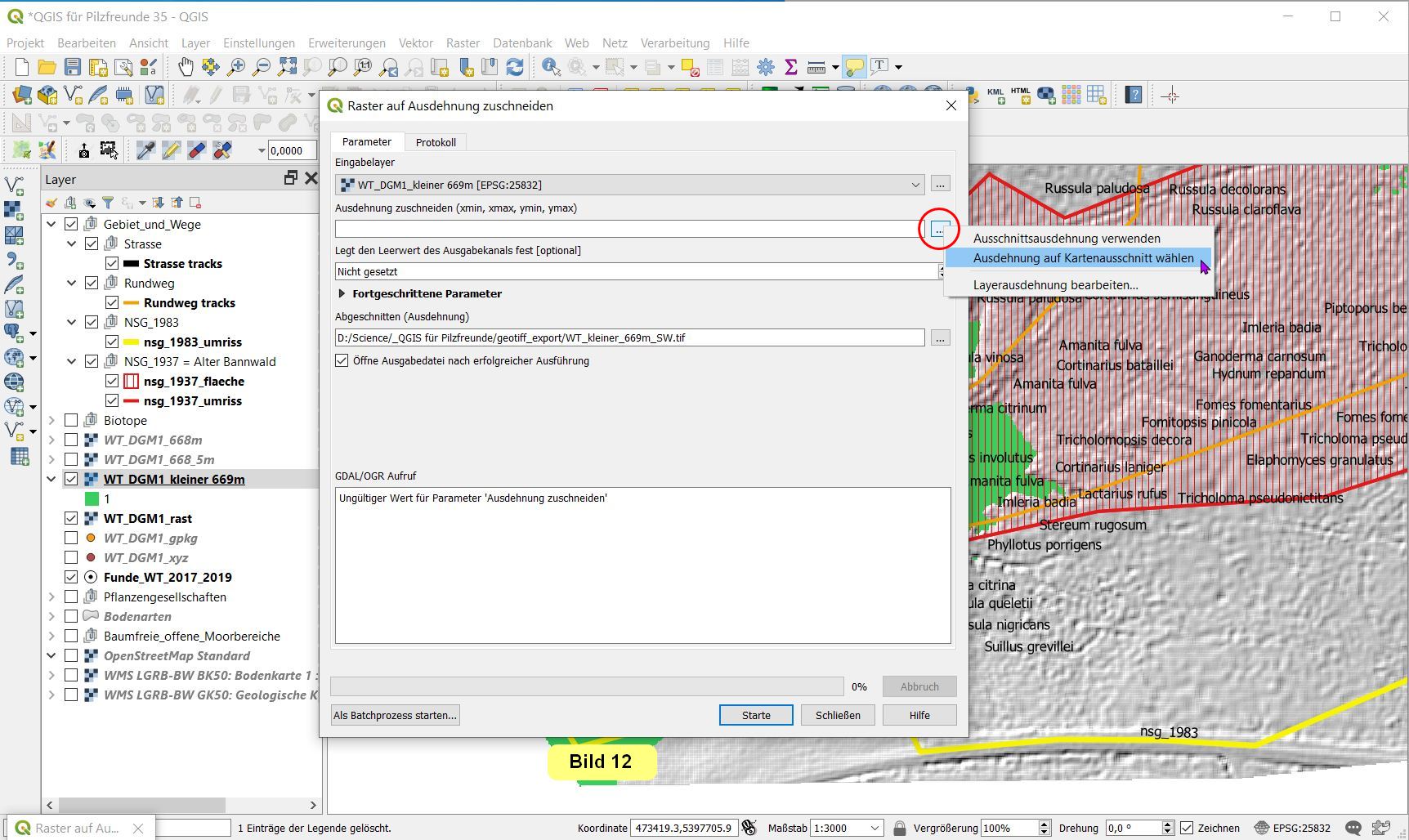

    Wir wollen durch manuelles Aufziehen eines Rechtecks zuschneiden:






    Sobald das Rechteck den gewünschten Bereich überstreicht, können wir die Maustaste loslassen.

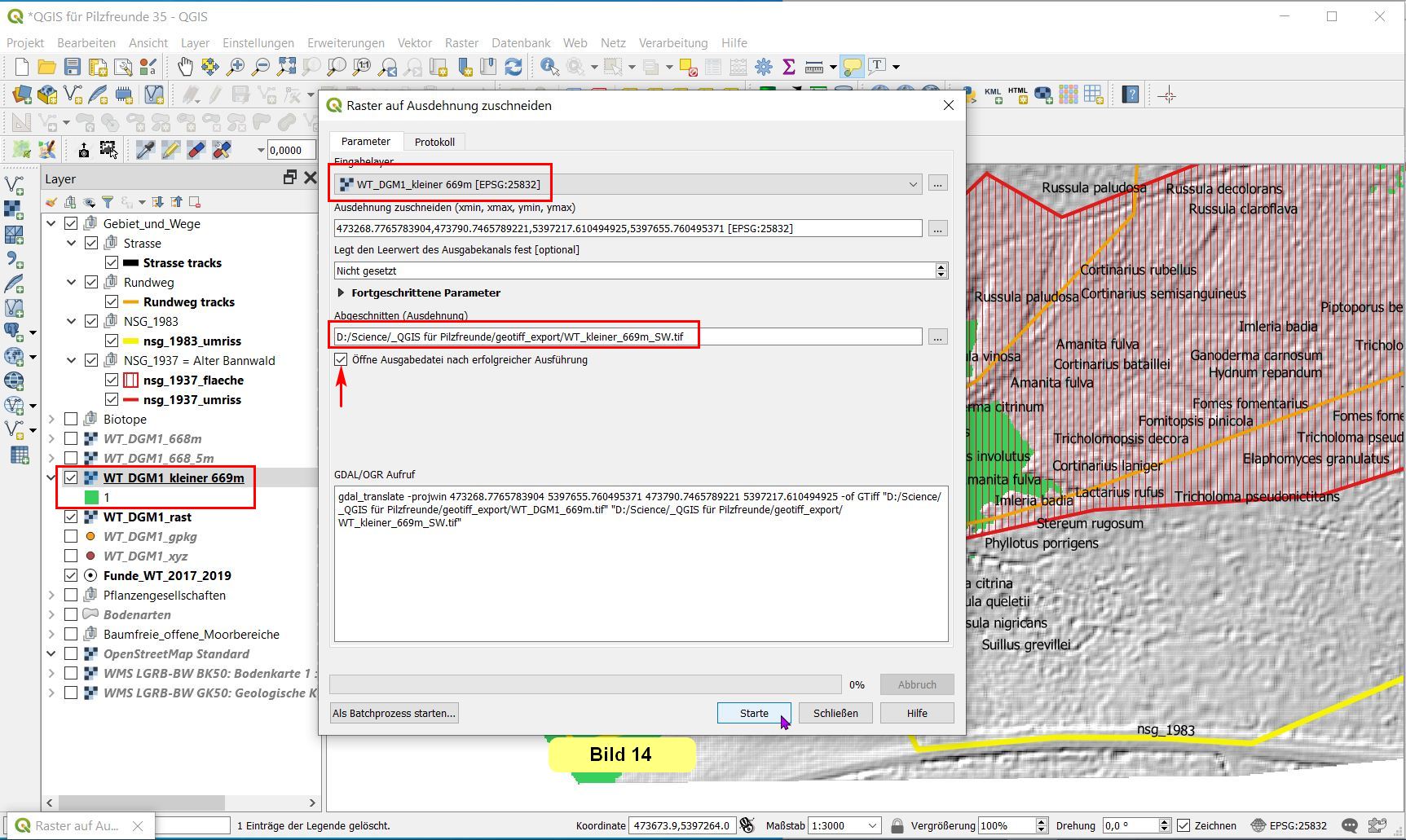

    Nun nochmals alles Parameter überprüfen und das Werkzeug starten:

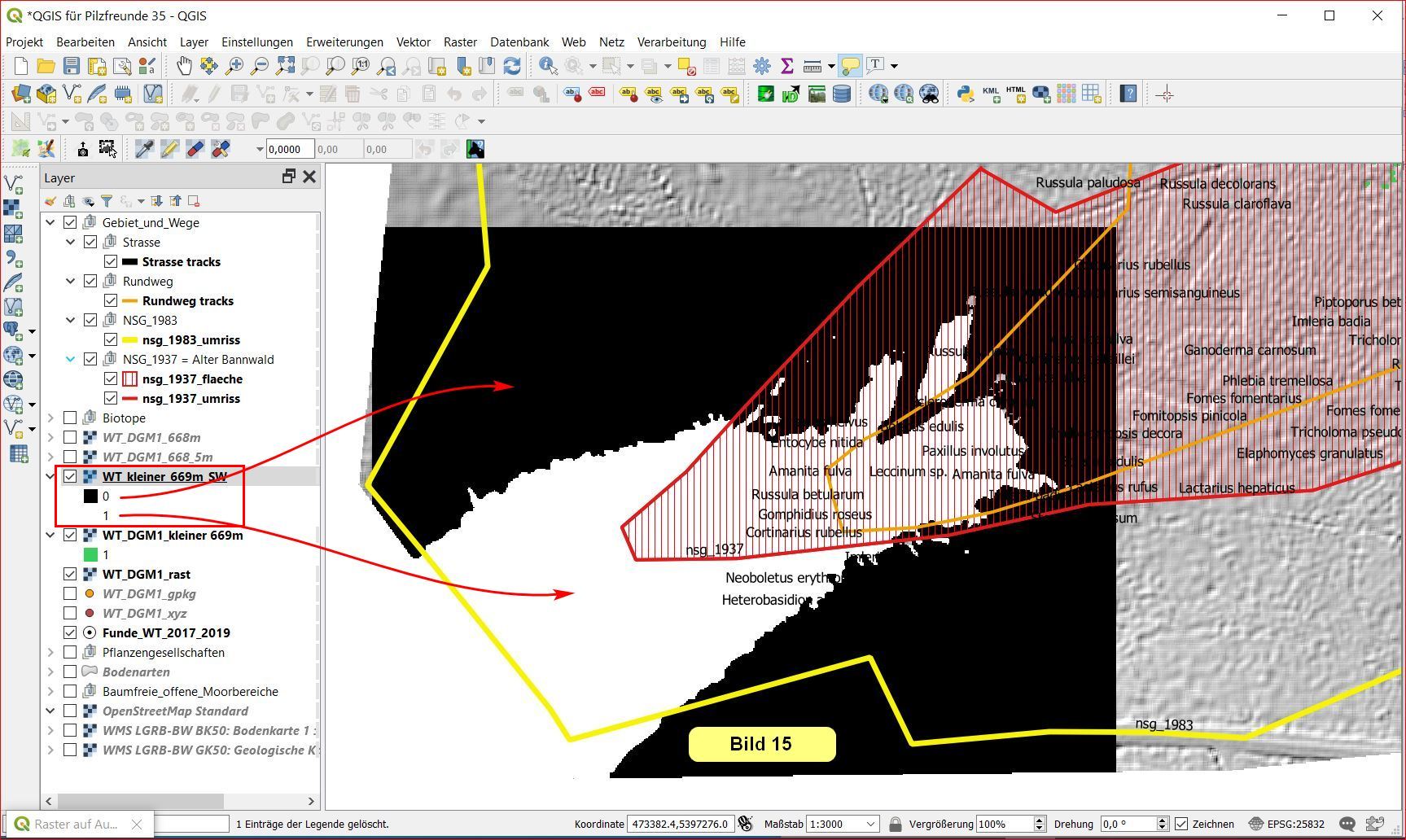

    Es ergibt sich ein Rasterlayer mit den Werten = 0 (schwarz) und = 1 (weiß):




    Da uns nur der weiße Bereich interessiert, eliminieren wir alles mit Wert = 0 und geben der resultierenden Fläche noch eine ansprechende, dunkelgrüne Farbe. Wie man das macht, haben wir bereits im letzten Teil kennengelernt, siehe dort alles unterhalb Bild 8.

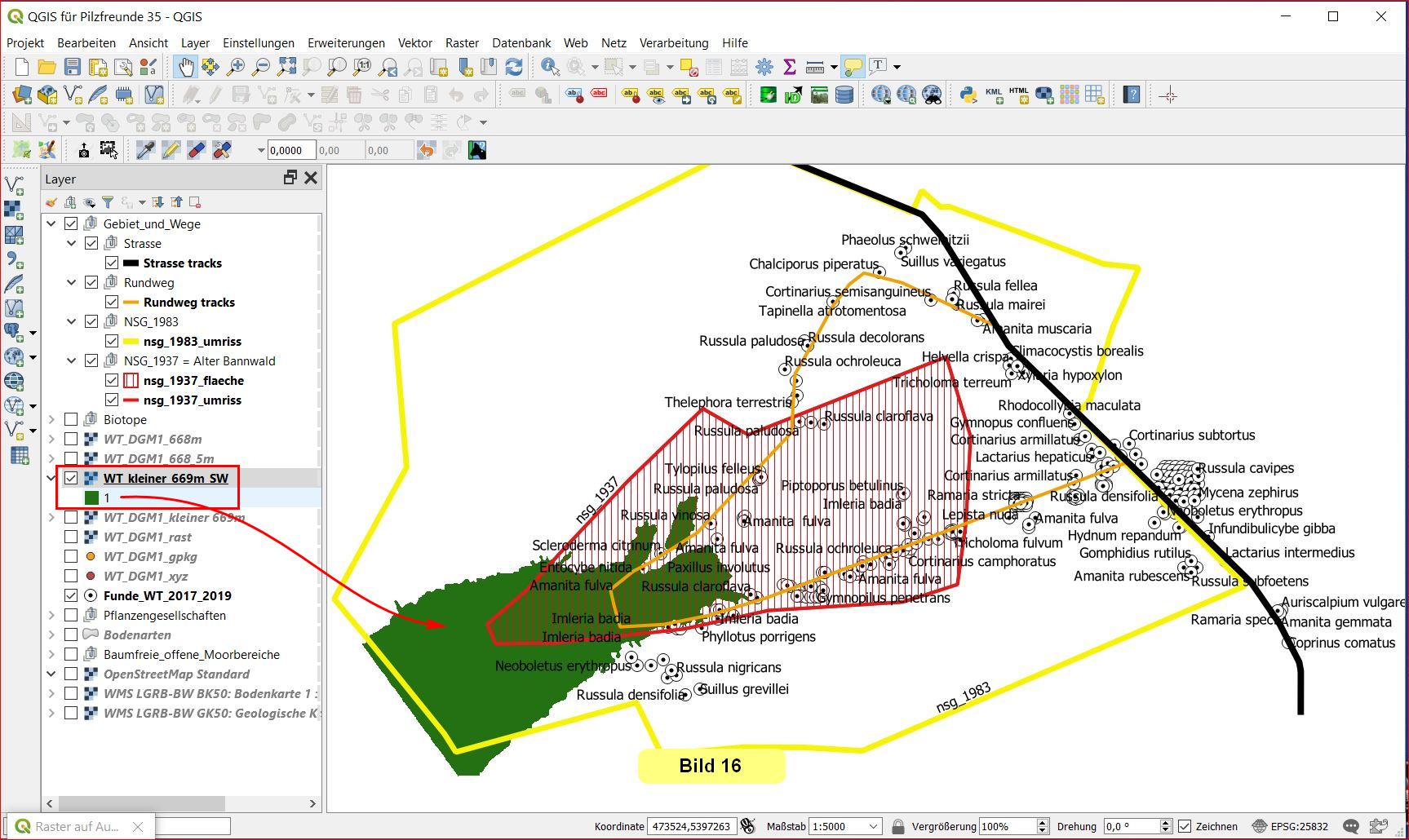

    Wenn wir dann noch alle Funde einblenden, sieht es folgendermaßen aus:






    C) Vektorisieren des Rasterlayers

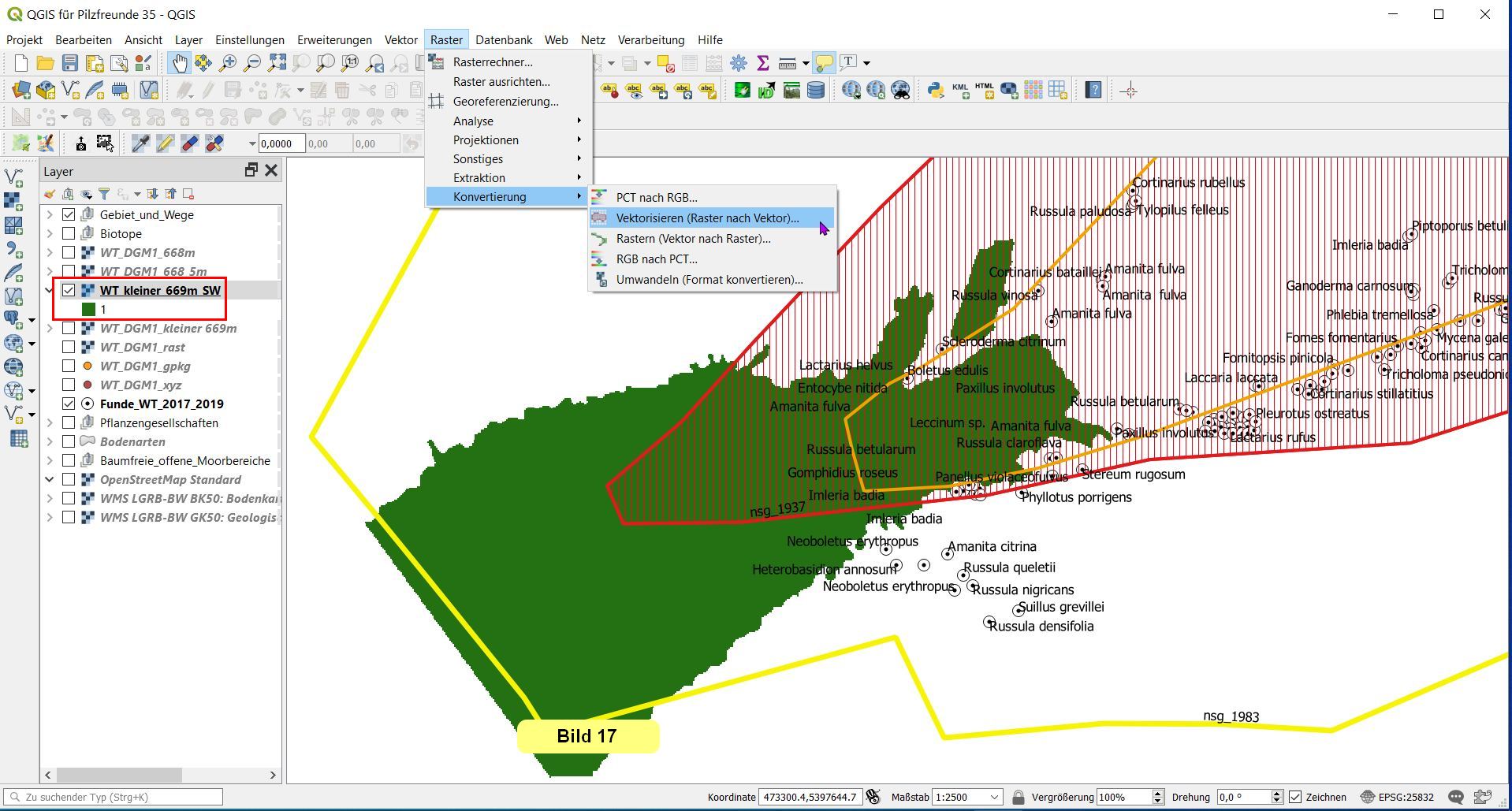

    Da sich nur ein Vektorlayer mit den Funden verschneiden lässt, müssen wir unseren Rasterlayer vektorisieren:

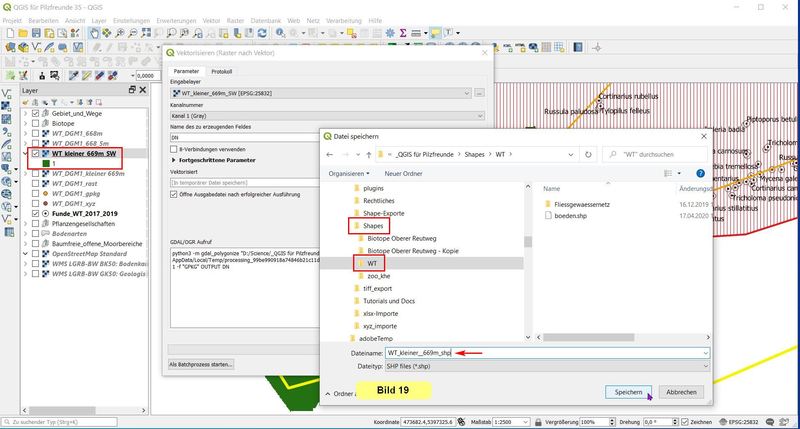

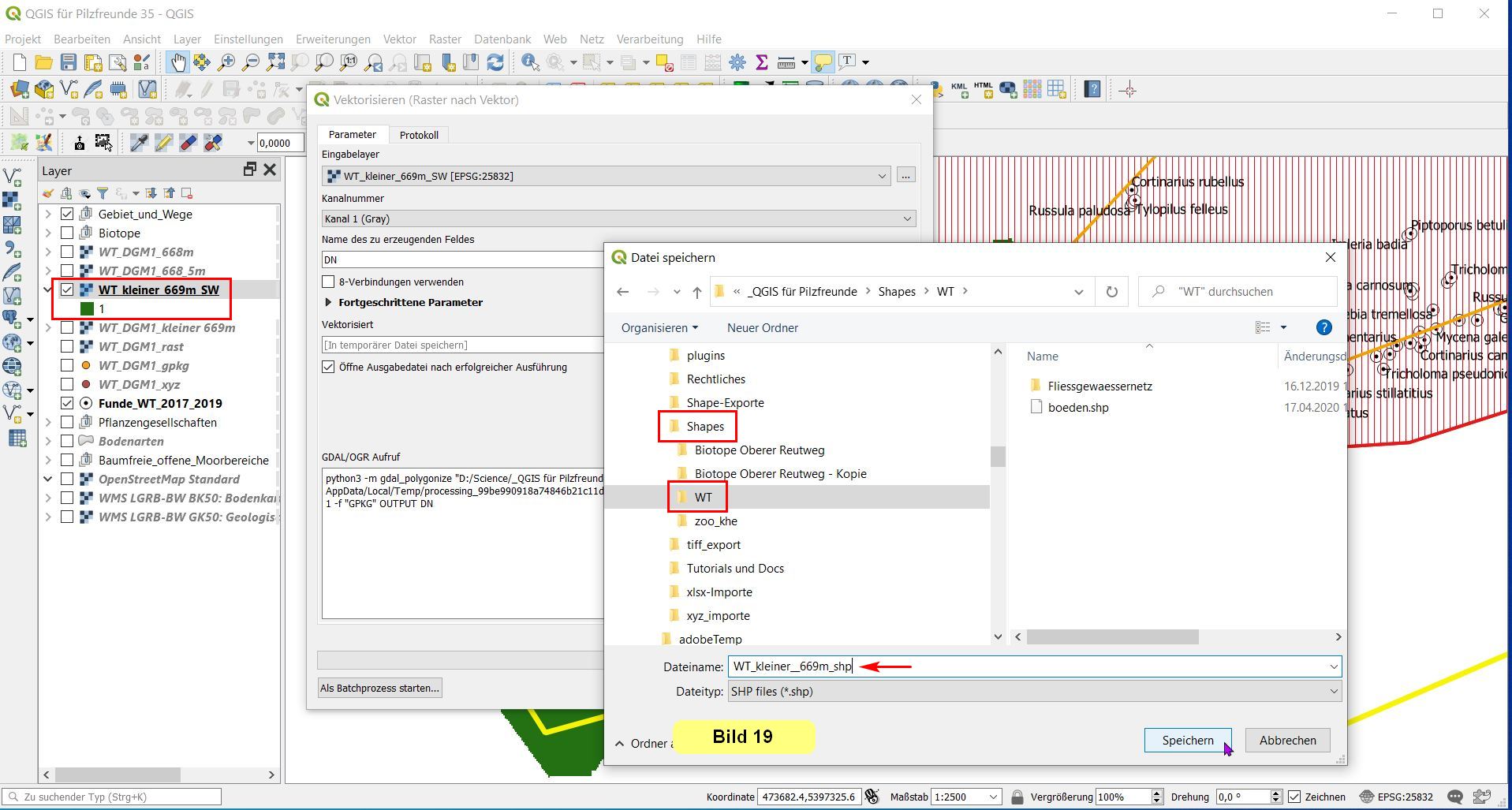

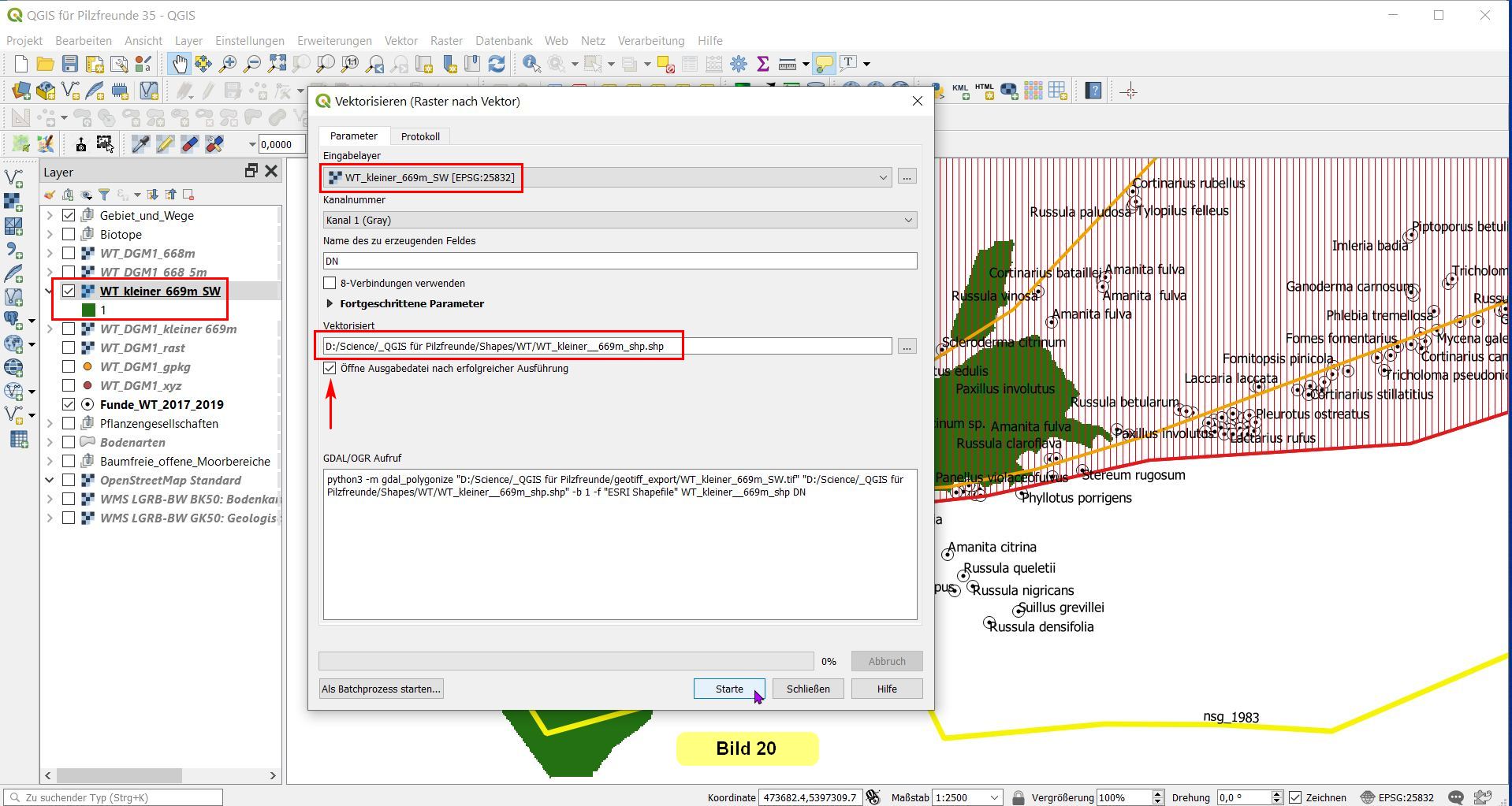

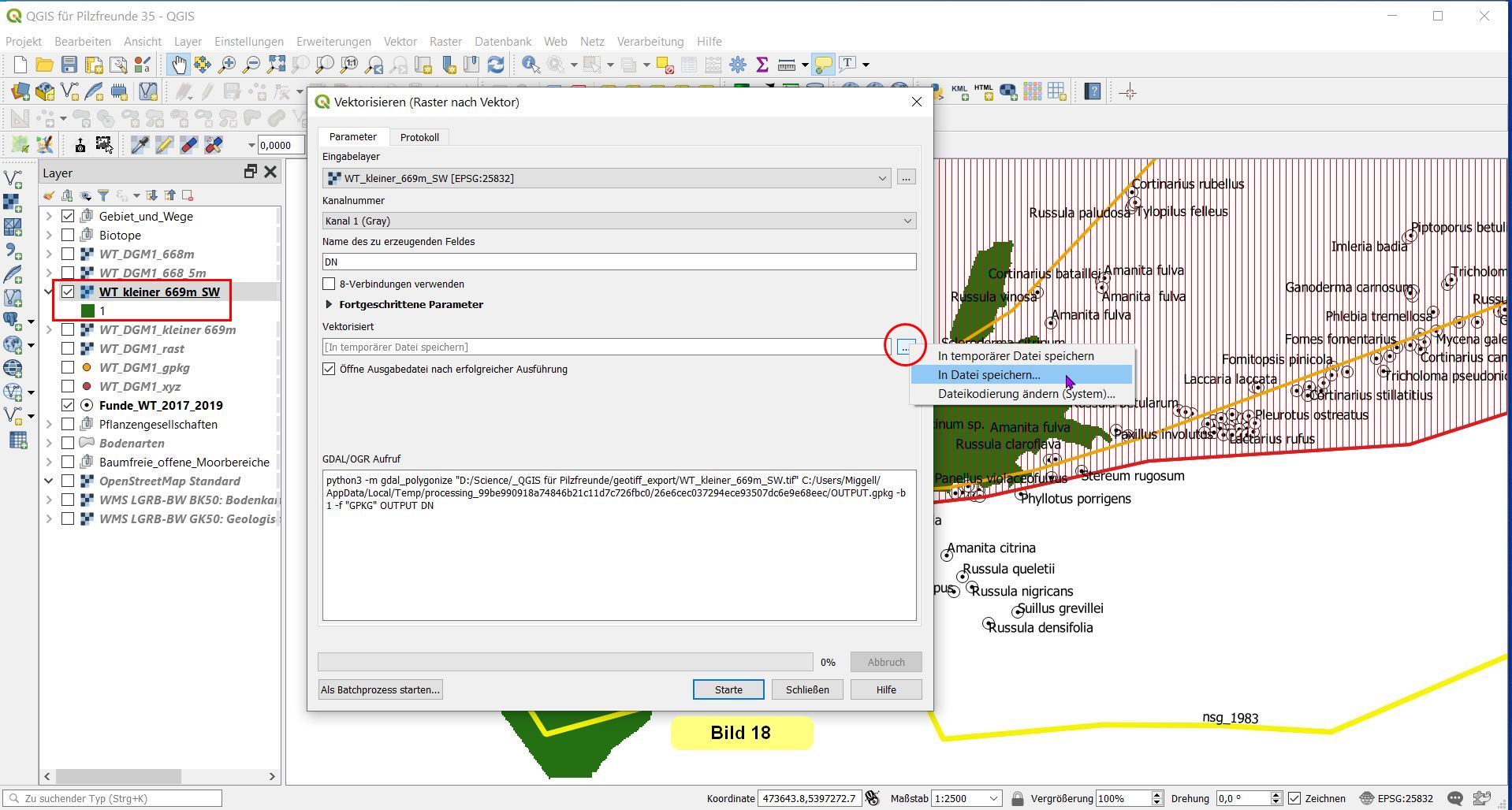

    Nun navigieren wir zum Zielort und geben einen passenden Namen für den Vektorlayer an:






    ... und starten das Werkzeug:

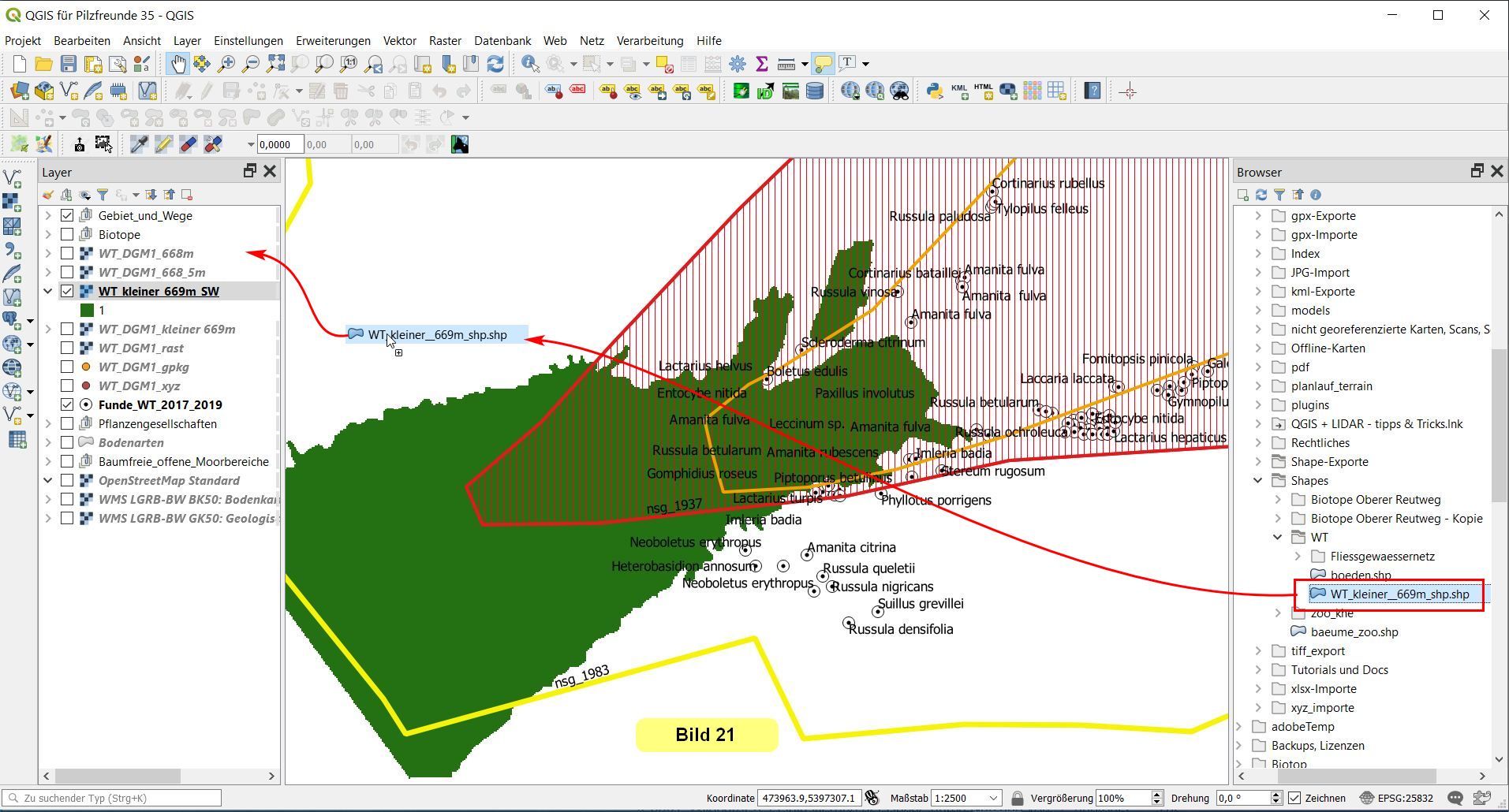

    Wenn wir nun das Browser-Fenster sichtbar machen, erkennen wir den generierten Vektorlayer. Mit Drag & Drop ziehen wir ihn ins Layerfenster:

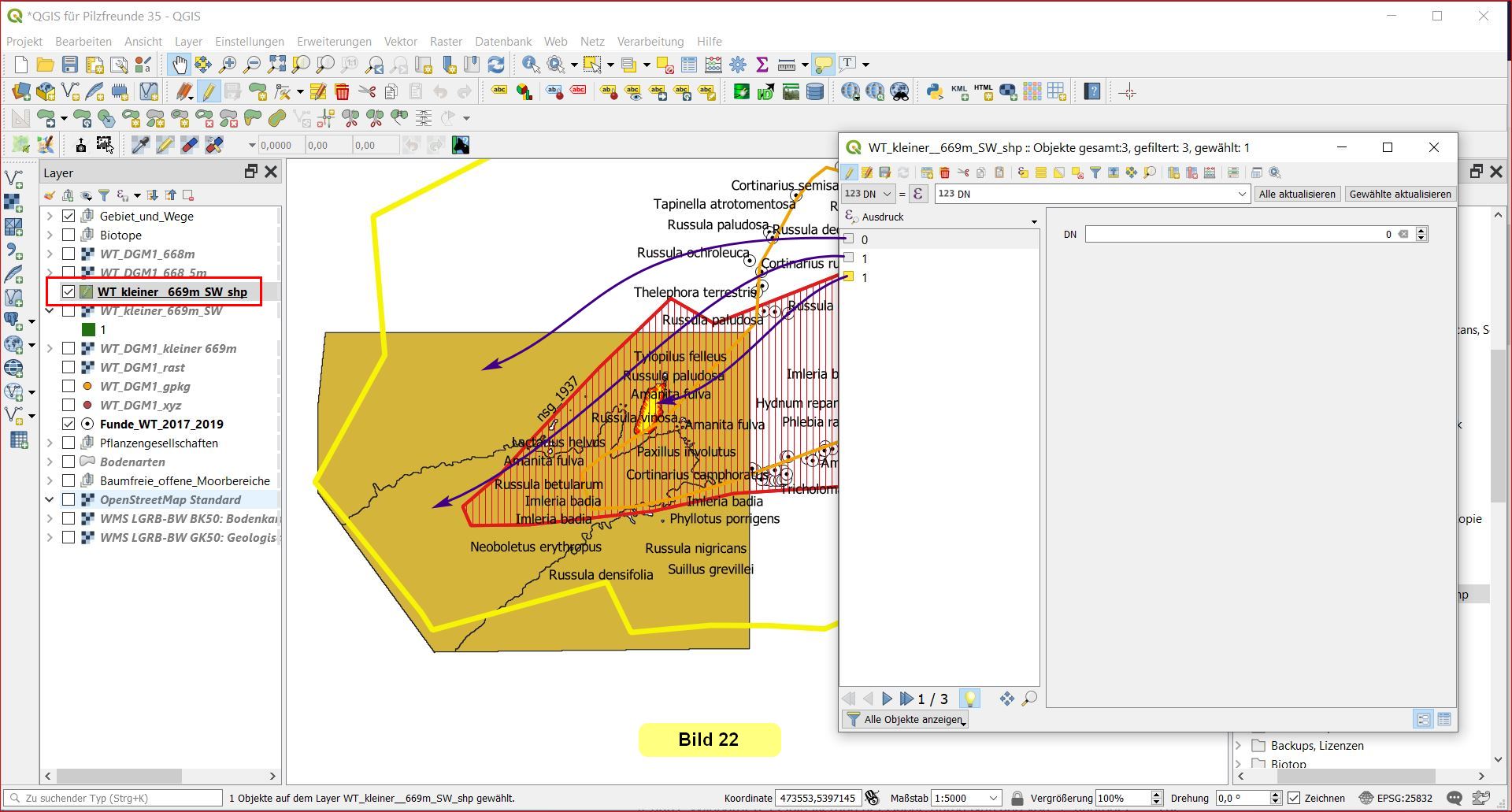

    Wir machen ihn sichtbar und öffnen seine Attributtabelle. Diese besteht aus drei Einträgen. Um nachzuvollziehen, welcher Eintrag sich auf welche Fläche bezieht, clicken wir auf einen der Einträge, woraufhin die zugehörige Fläche im Kartenfenster blinkt. Die Zuordnungen zeigt das folgende Bild:

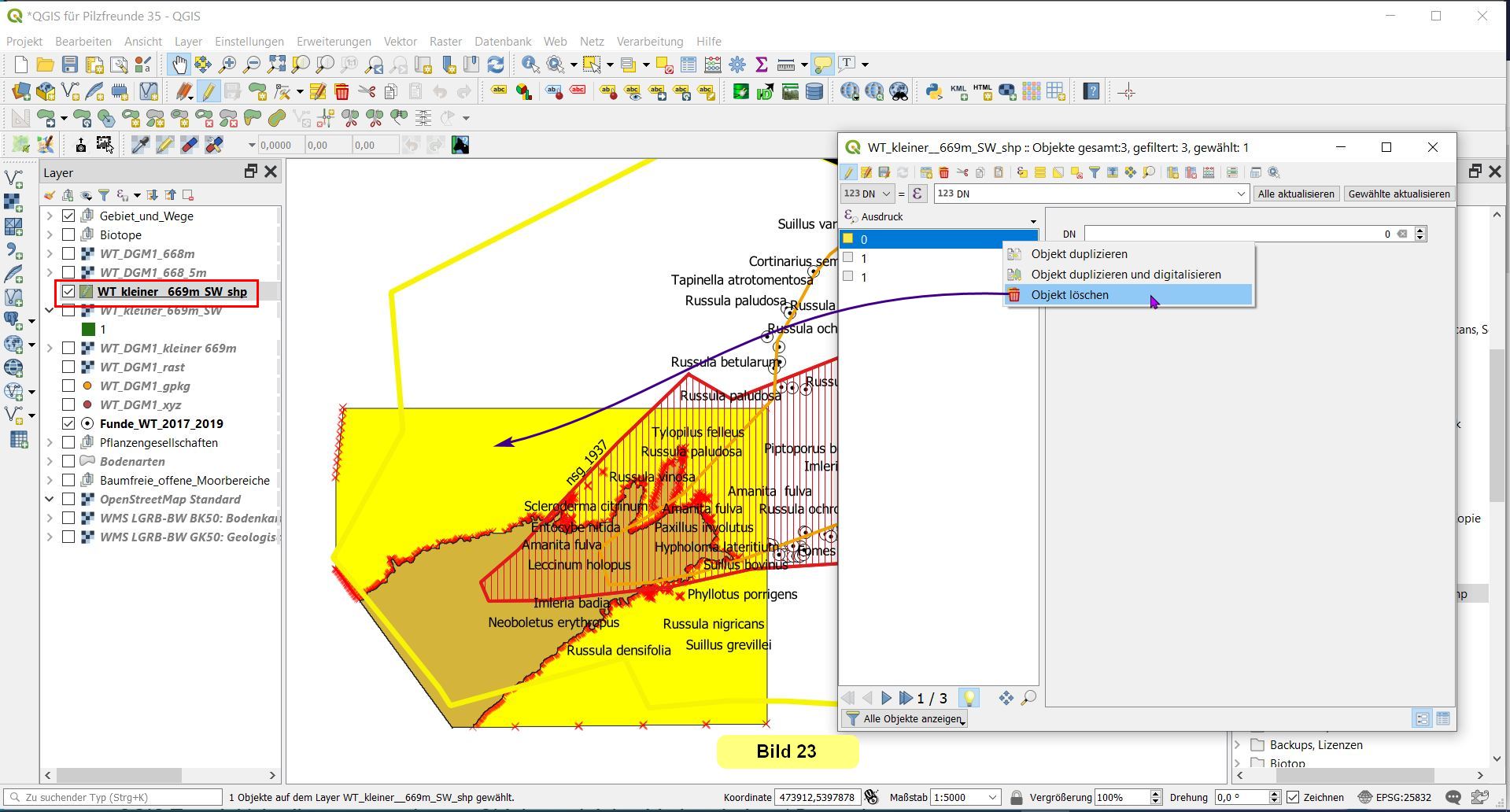

    Die Fläche mit dem Wert = 0 ist für uns irrelevant, sie wird gelöscht. Dazu erst in den Editier-Modus schalten, die Fläche löschen, danach die Änderungen speichern und den Editiermodus wieder verlassen:

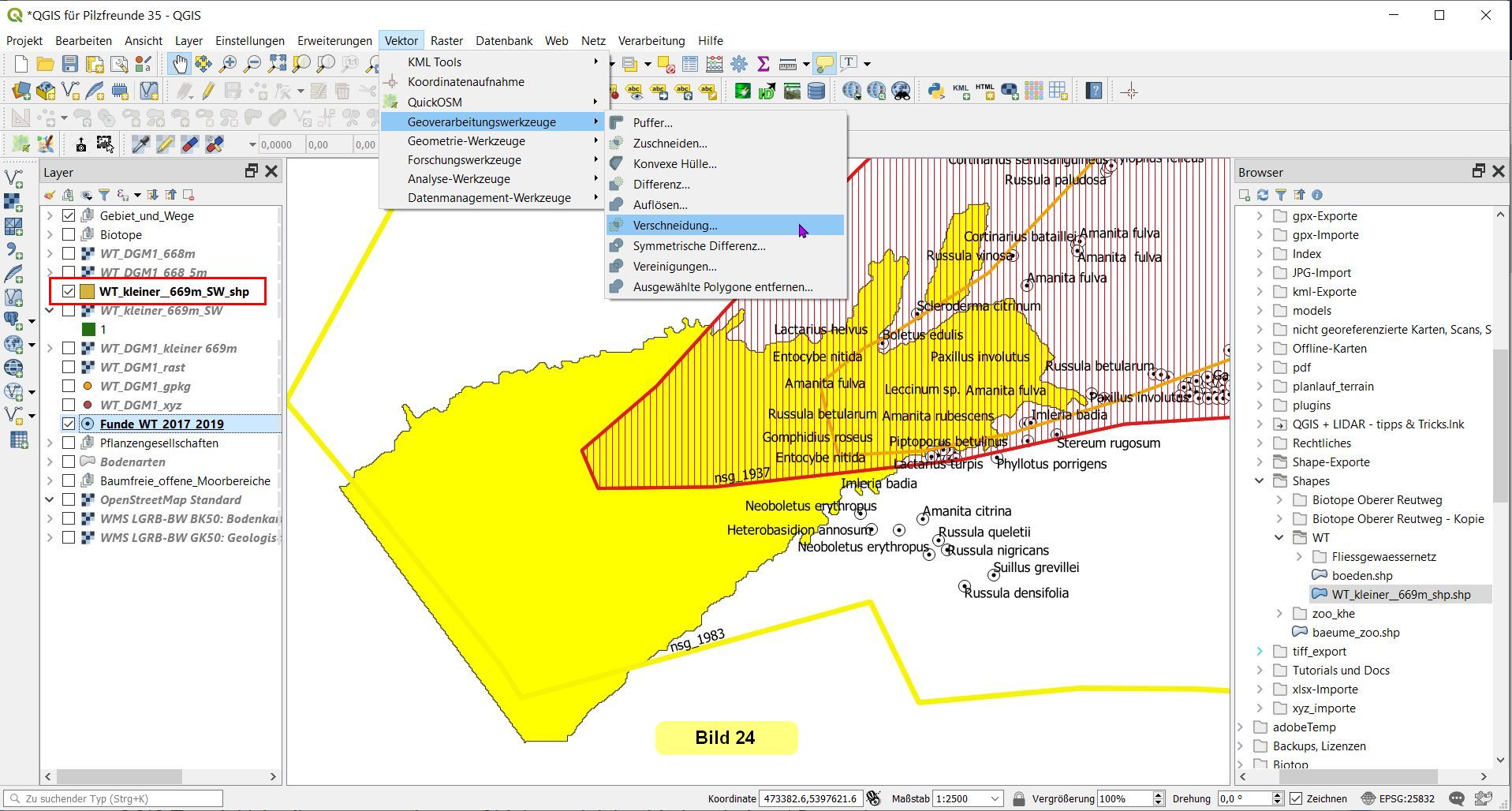

    Bild 24 zeigt das Ergebnis in Gelb: Die Hauptfläche sowie ein kleiner, getrennter Bereich oben rechts.



    D) Verschneiden aller Funde mit dem Vektorlayer

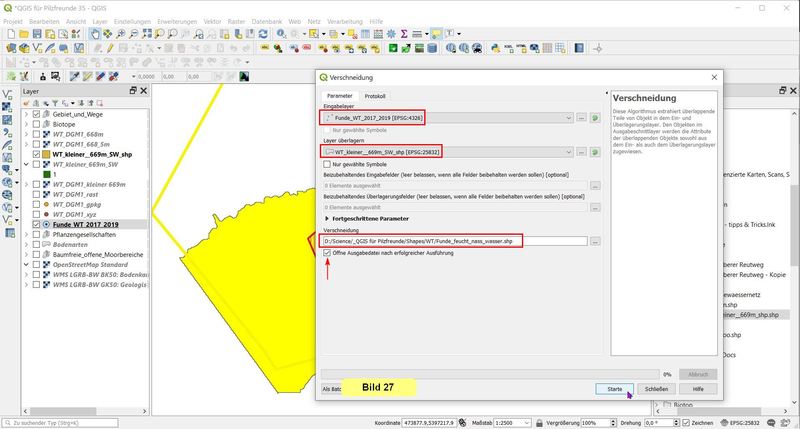

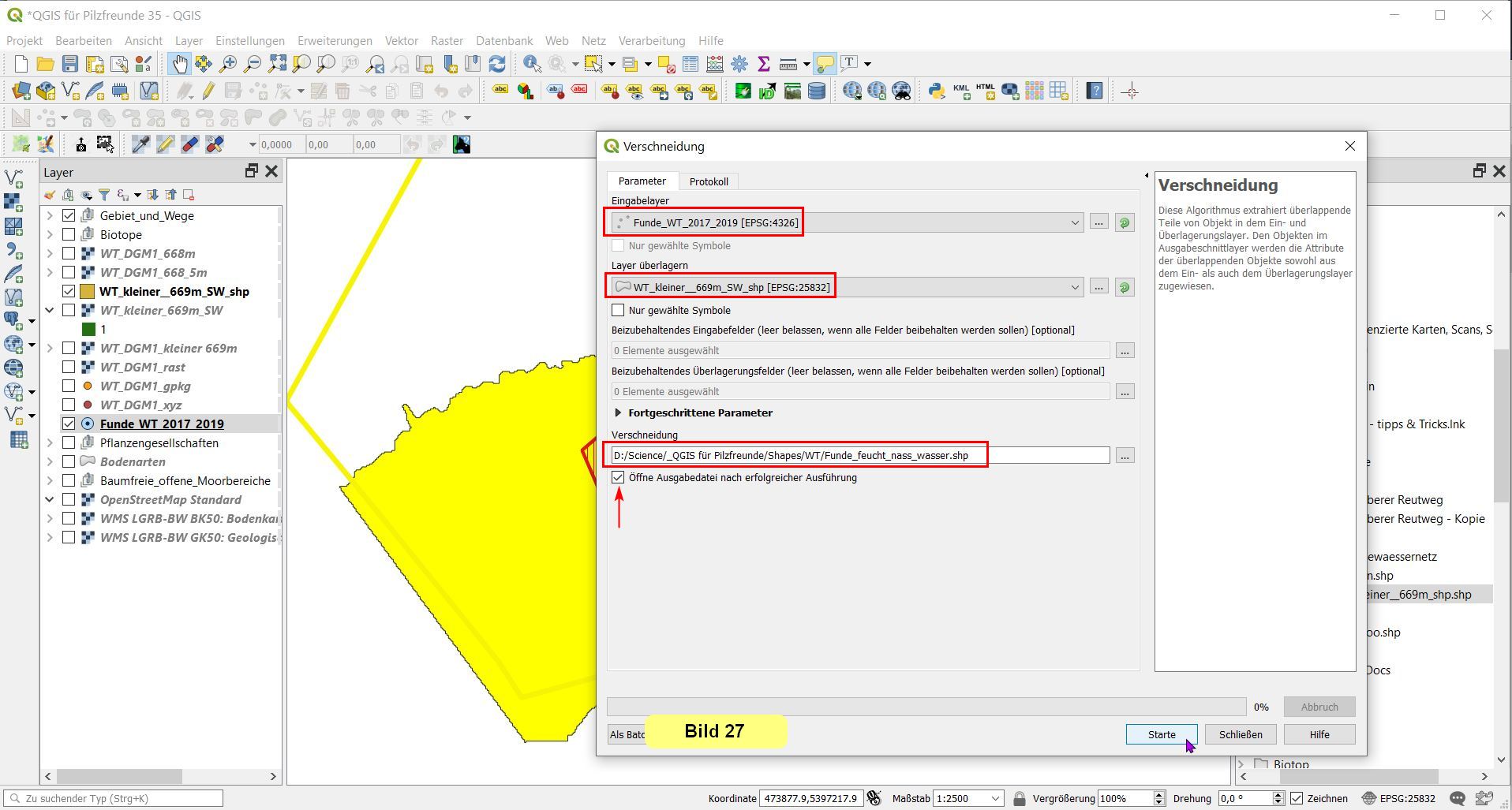

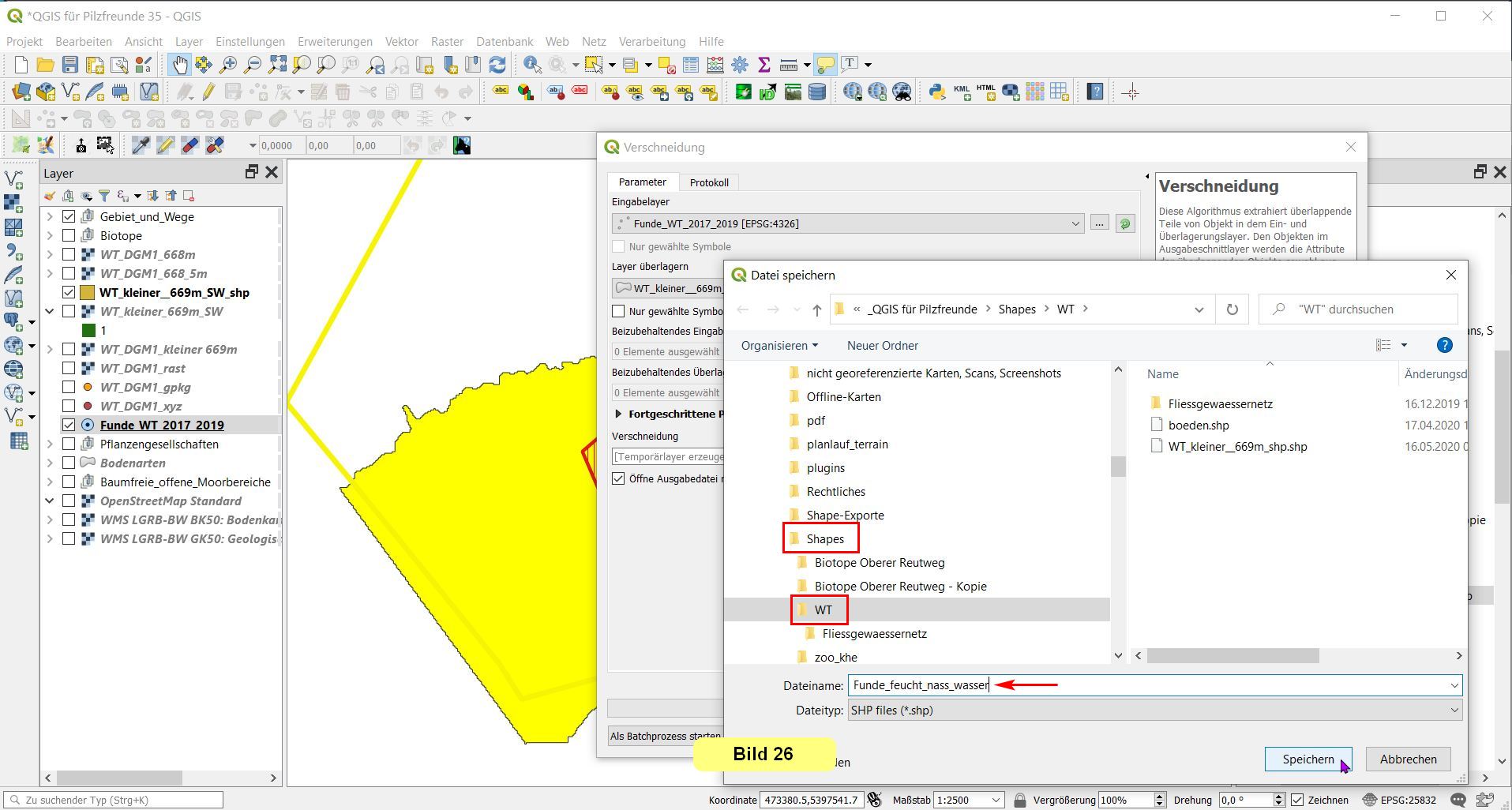

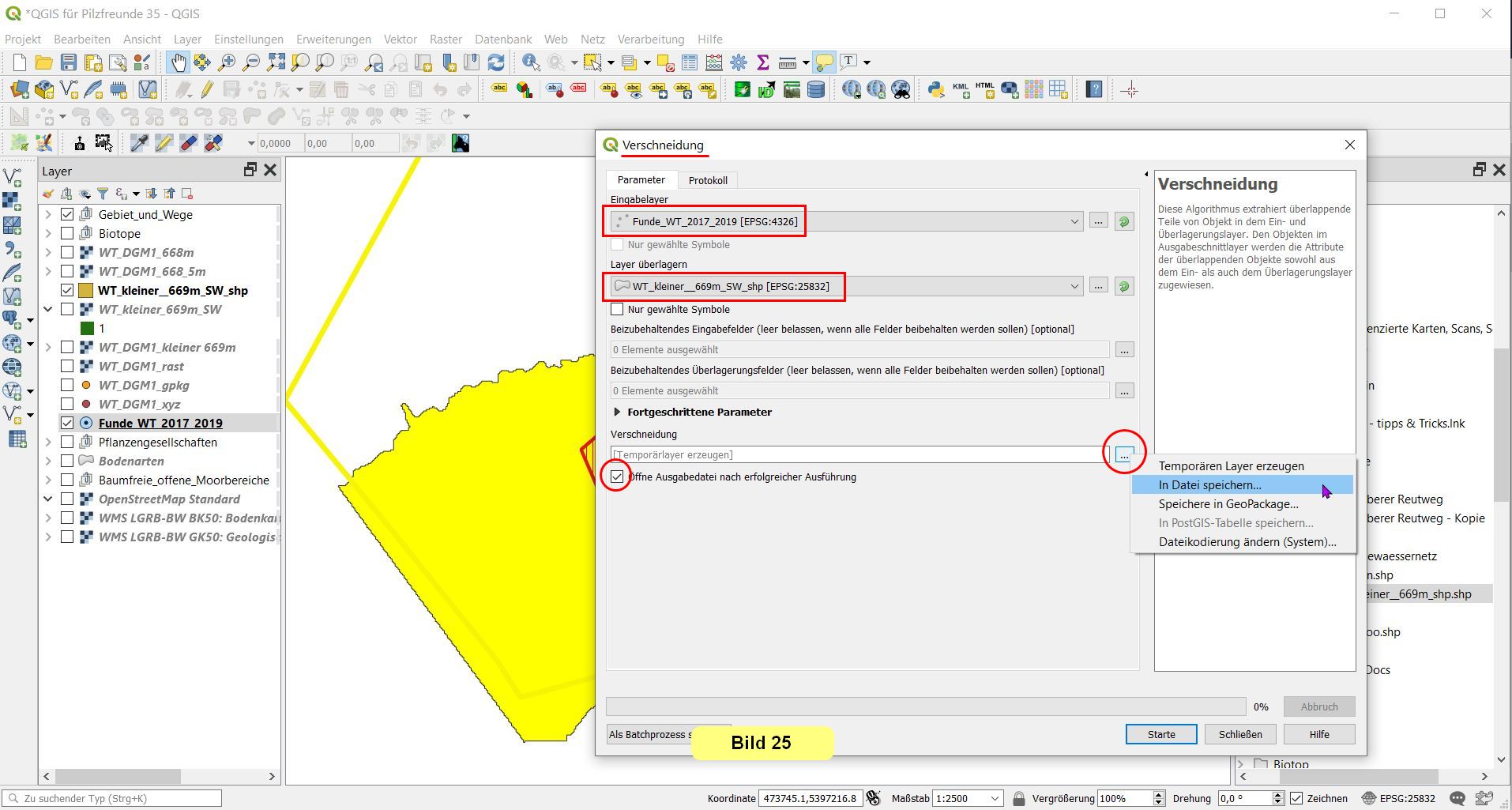

    Das Verschneiden ist nun problemlos möglich, wie die folgenden Bilder zeigen:

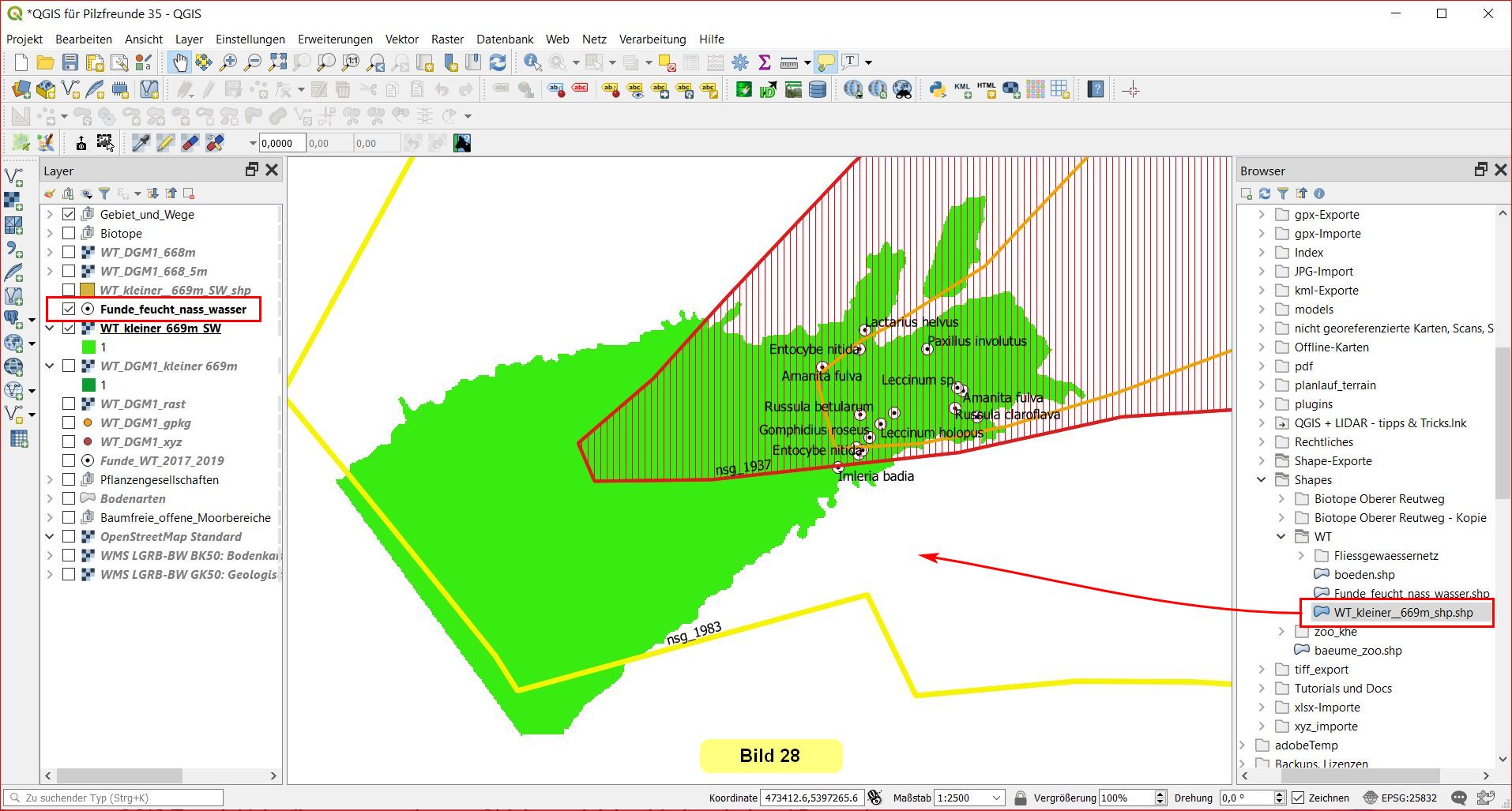

    Blendet man über das Eigenschafts-Menü noch die Namen der Funde ein, bekommt man folgendes Endergebnis:

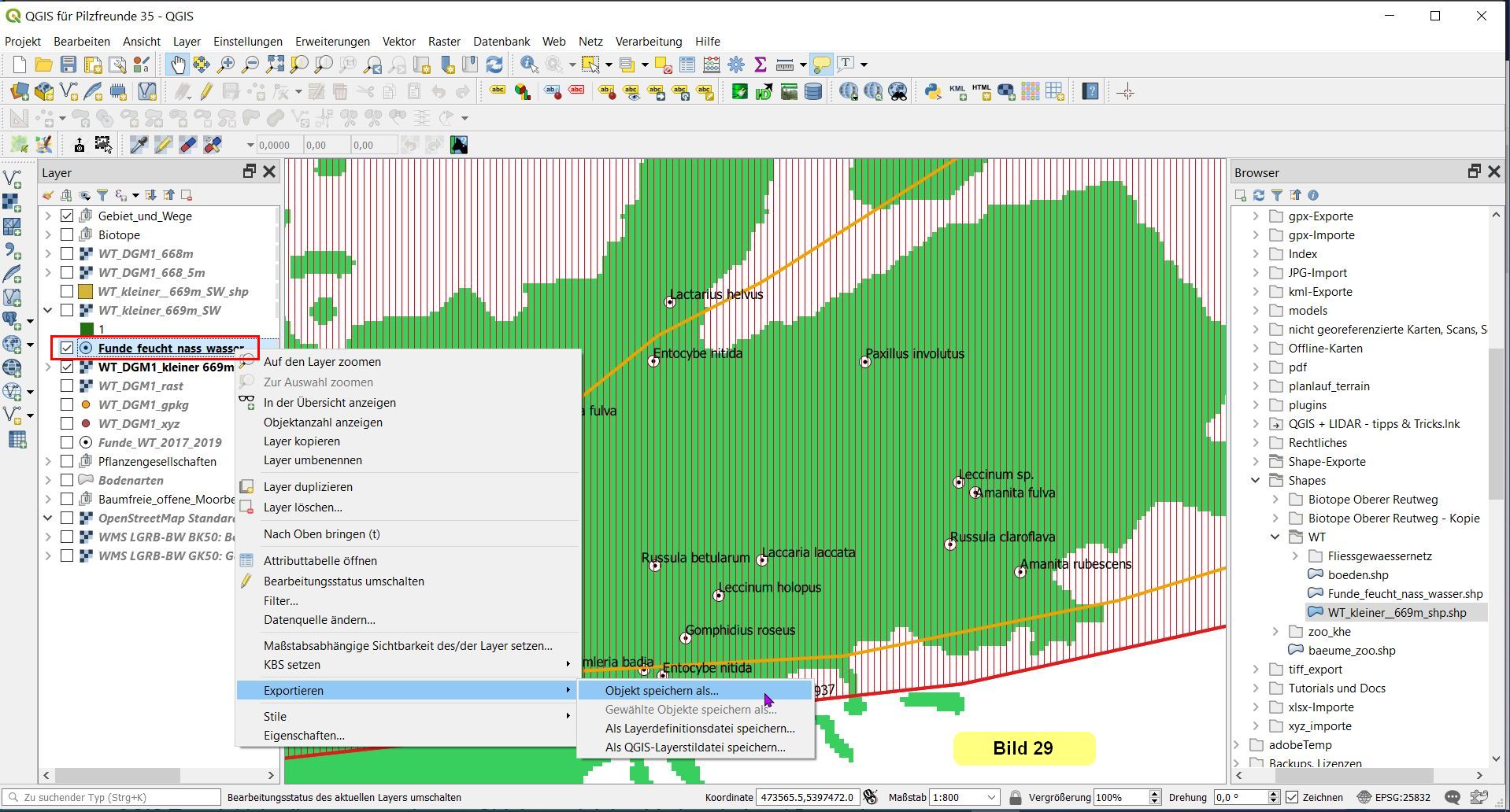

    E) Export der resultierenden Funde als csv-Textfile

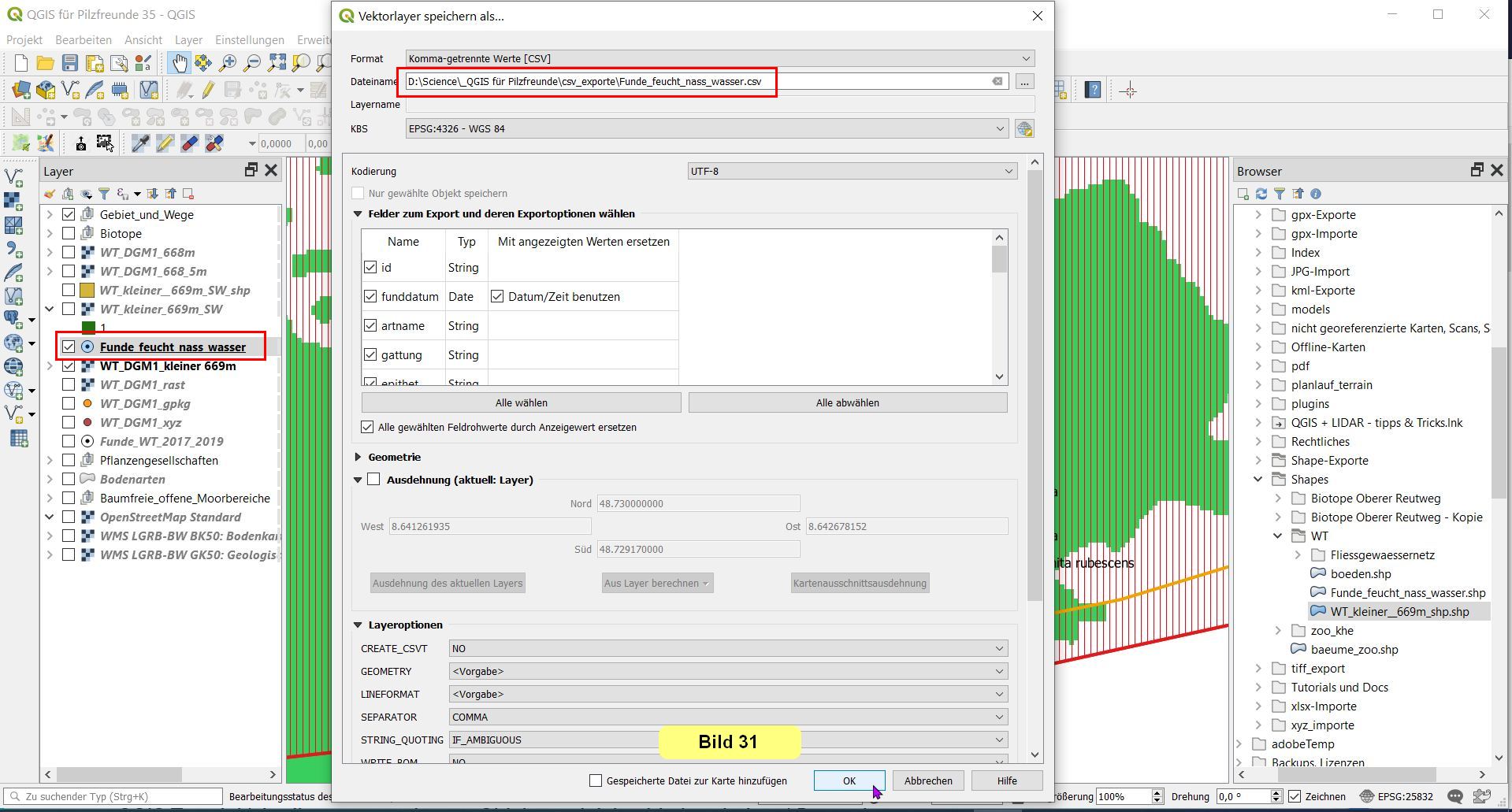

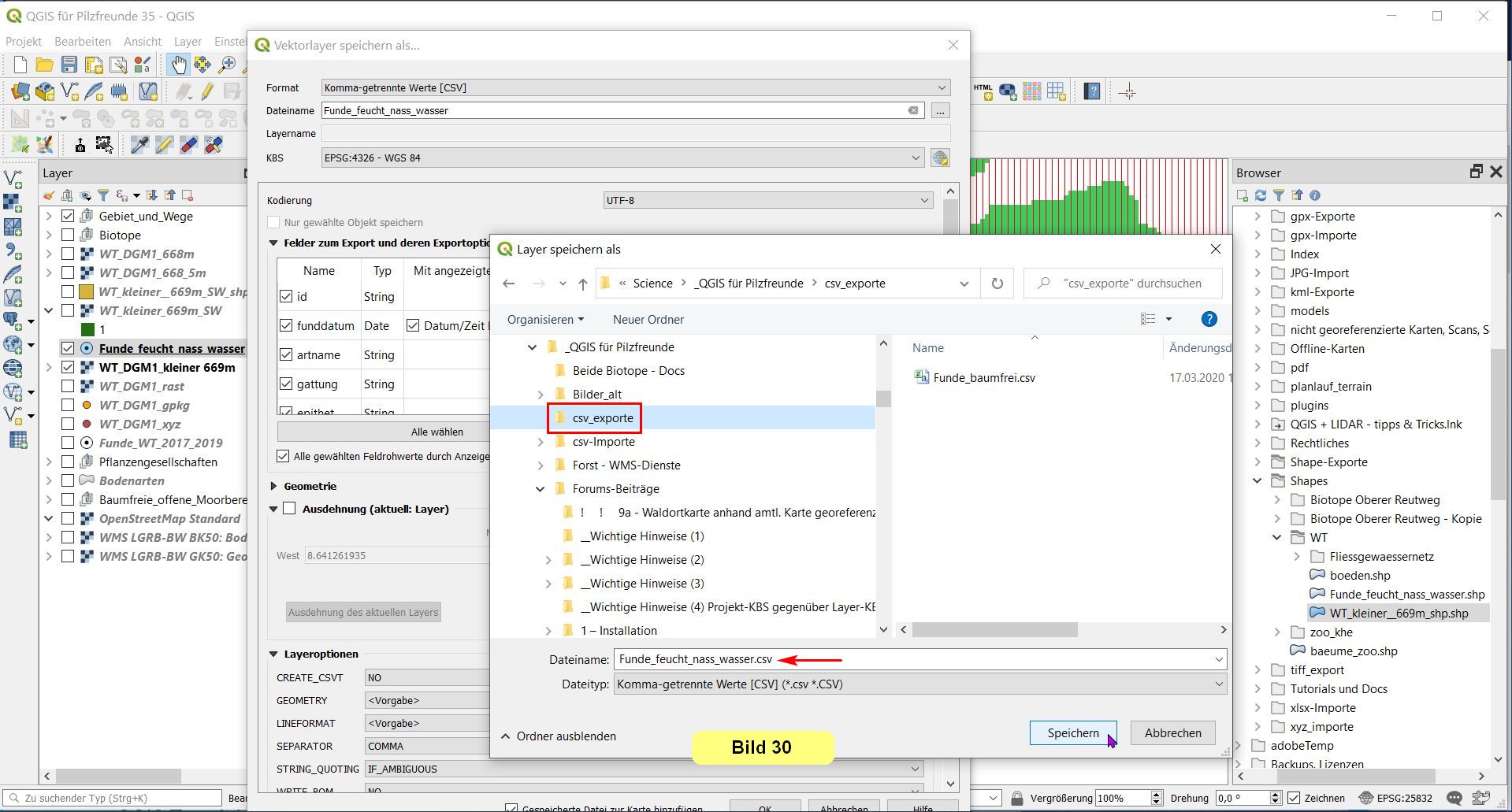

    Der Vorgang ist selbsterklärend, wenn man den drei letzten Bildern folgt:









    Wichtige Notizen:

    1) Den Vektorlayer Funde_feucht_nass_wasser hätte man auch durch einfaches Nachzeichnen der Kontur des interessierenden Gebietes gewinnen können. Den dadurch gewonnen Linienlayer hätte man danach nur noch in ein Polygonlayer wandeln müssen.

    2) Für einige der hier generierten Layer hätte auch ein temporärer Layer ausgereicht, da sie nur ein Zwischenergebnis darstellen (z.B. den nach Bild 10, Bild 11 generierten Rasterlayer WT_kleiner_669m_SW.tif).




    Das war's für heute.



    Viel Erfolg beim Nachvollziehen! :kaffee:

    Bernd




    Meine Ausrüstung vor Ort:

    Android-Smartphone Moto G7 Plus mit folgenden, für die Kartierung benutzten Komponenten:

    MeinePilze - Pilzbestimmungs-App zum Erstellen der Fundlisten etc. Die Funde sind automatisch georeferenziert.

    Locus Map - GPS-App zur Darstellung des Kartierungsgebietes mit sämtlichen Pflanzengesellschaften, Biotopen, Tracks, Wegpunkten. Außerdem zur Erstellung von Tracks und georeferenzierten Fotos.

    Easy Voice Recorder - App für zusätzliche Audio-Notizen.
