Willkommen in Teil 37 der Forumsreihe „QGIS für Pilzfreunde“!
Dieser Beitrag entstand mit QGIS 3.16 unter Windows 10.
Hier die Übersicht über alle Teile dieser Forumsreihe.
Heutiges Ziel: Wir wollen - ausgehend vom letzten Teil - die Umrisslinie eines Polygons manuell nachzeichnen und beschriften. Hintergrund: Zur Untersuchungsfläche nsg_1937 ist nur das Polygon, d.h. die Fläche, vorhanden. Um aber eine Beschriftung am Rand der Fläche zu realisieren, wird der Umriss als Linienlayer benötigt.
Die Vorgehensweise im Einzelnen
A) Erstellen des Linienlayers für den Umriss
B) Manuelles Zeichnen des Umrisses
C) Beschriftung der Umrisslinie
Los geht's:

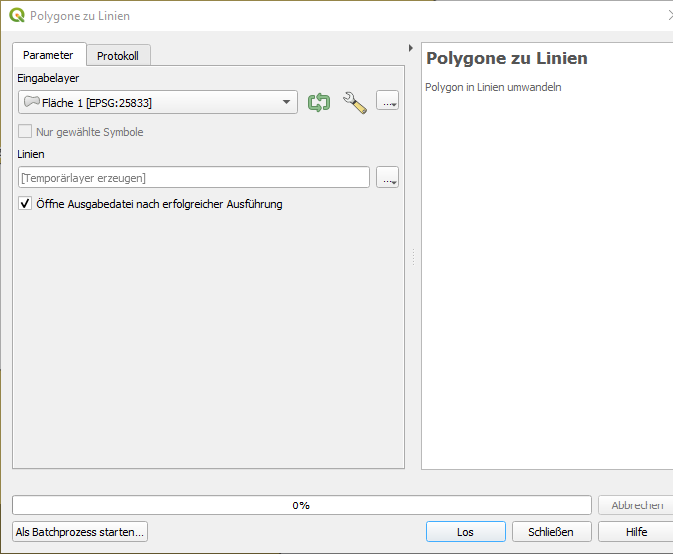

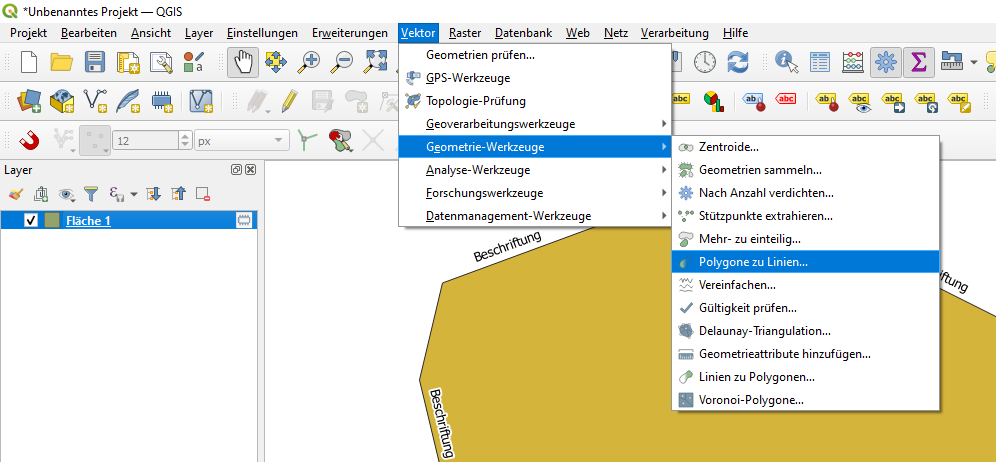

A) Erstellen des Linienlayers für den Umriss

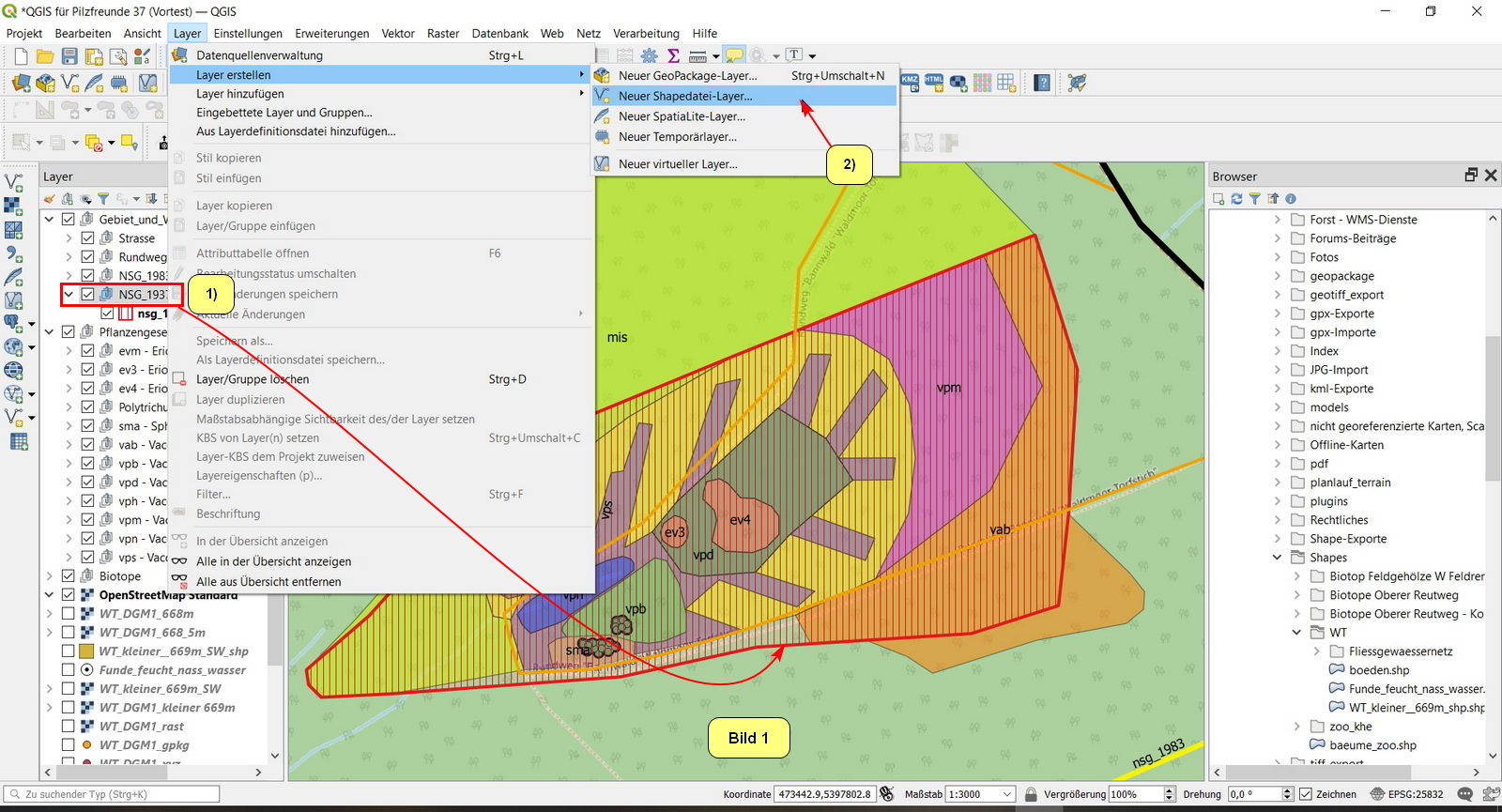

Wenn wir links im Layerfenster den Ordner NSG_1937 = Alter Bannwald aufklappen, erkennen wir, dass nur das Polygon nsg_1937_flaeche vorhanden ist (Bild 1). Um den Umriss zu zeichnen, selektieren wir den Ordner (1) und wählen den Menüpunkt Layer > Layer erstellen > Neuer Shapedatei-Layer (2):

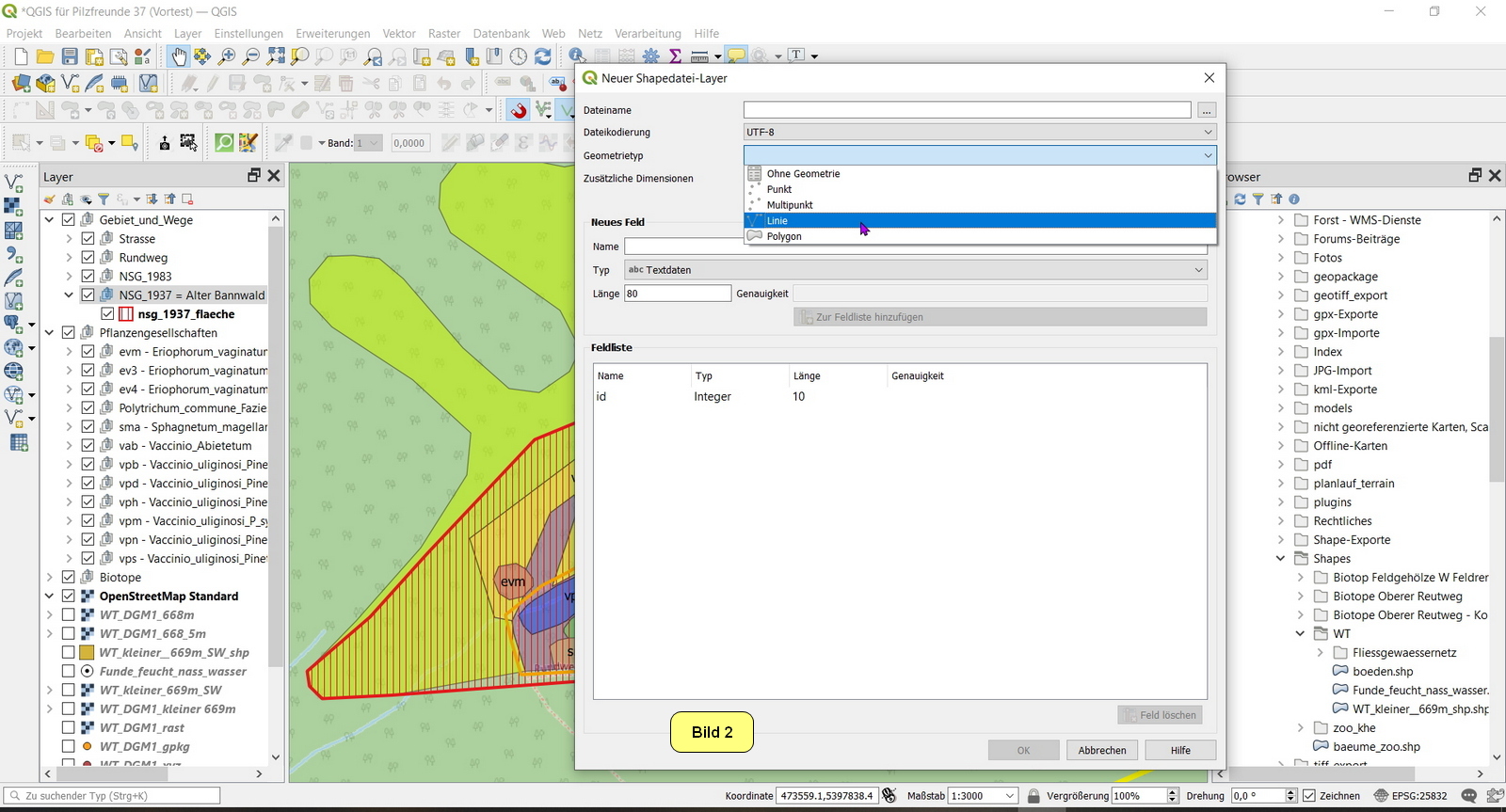

Im erscheinenden Untermenü Neuer Shapedatei-Layer selektieren wir Linie, denn bei dem zu zeichnenden Umriss handelt es sich um einen Linienlayer:

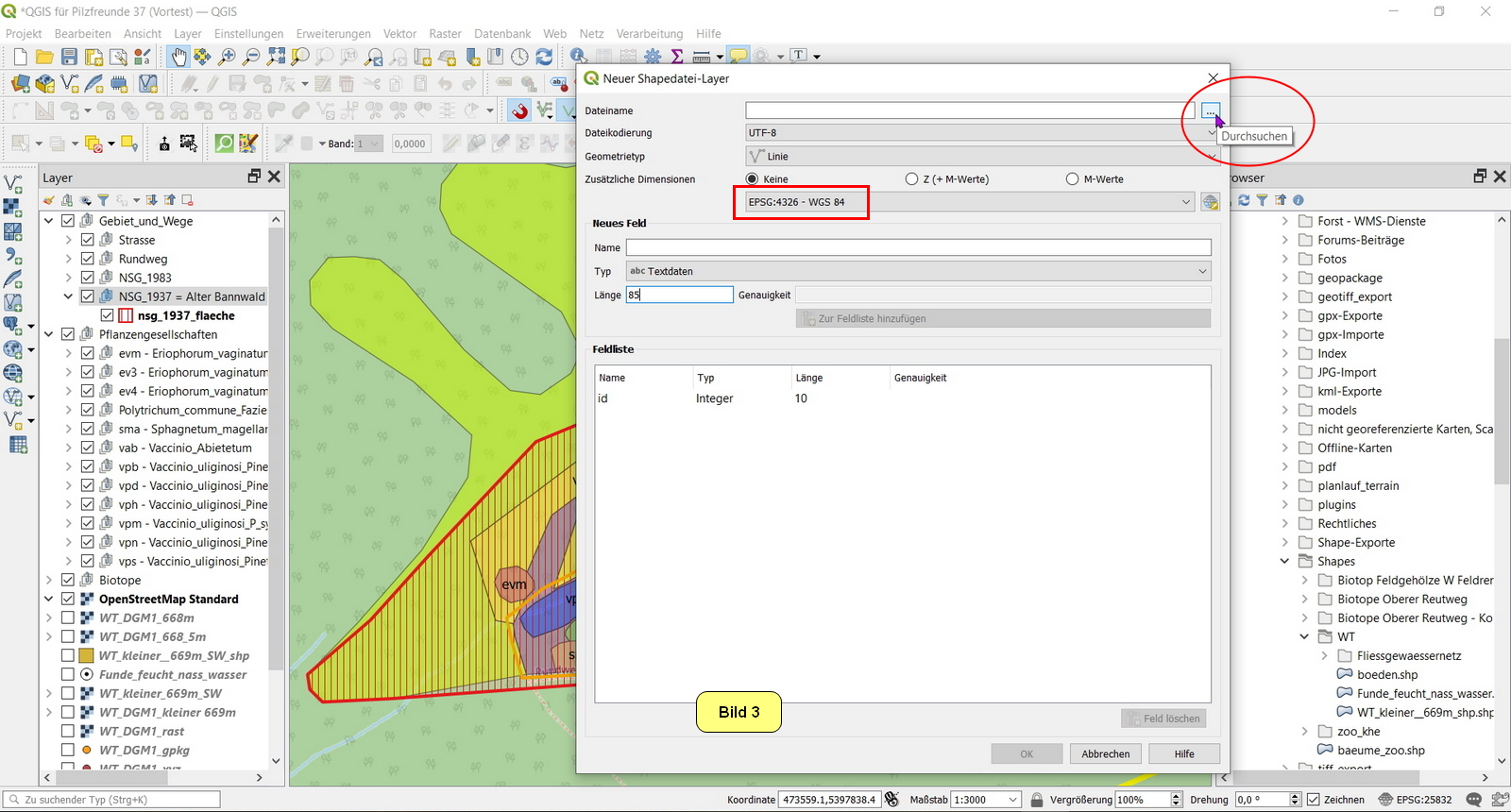

Als Nächstes selektieren wir das KBS, z.B. EPSG:4326 = WGS84/lat-lon, und clicken den Browser-Button, um Ort und Bezeichnung der zu erstellenden Shapedatei festzulegen:

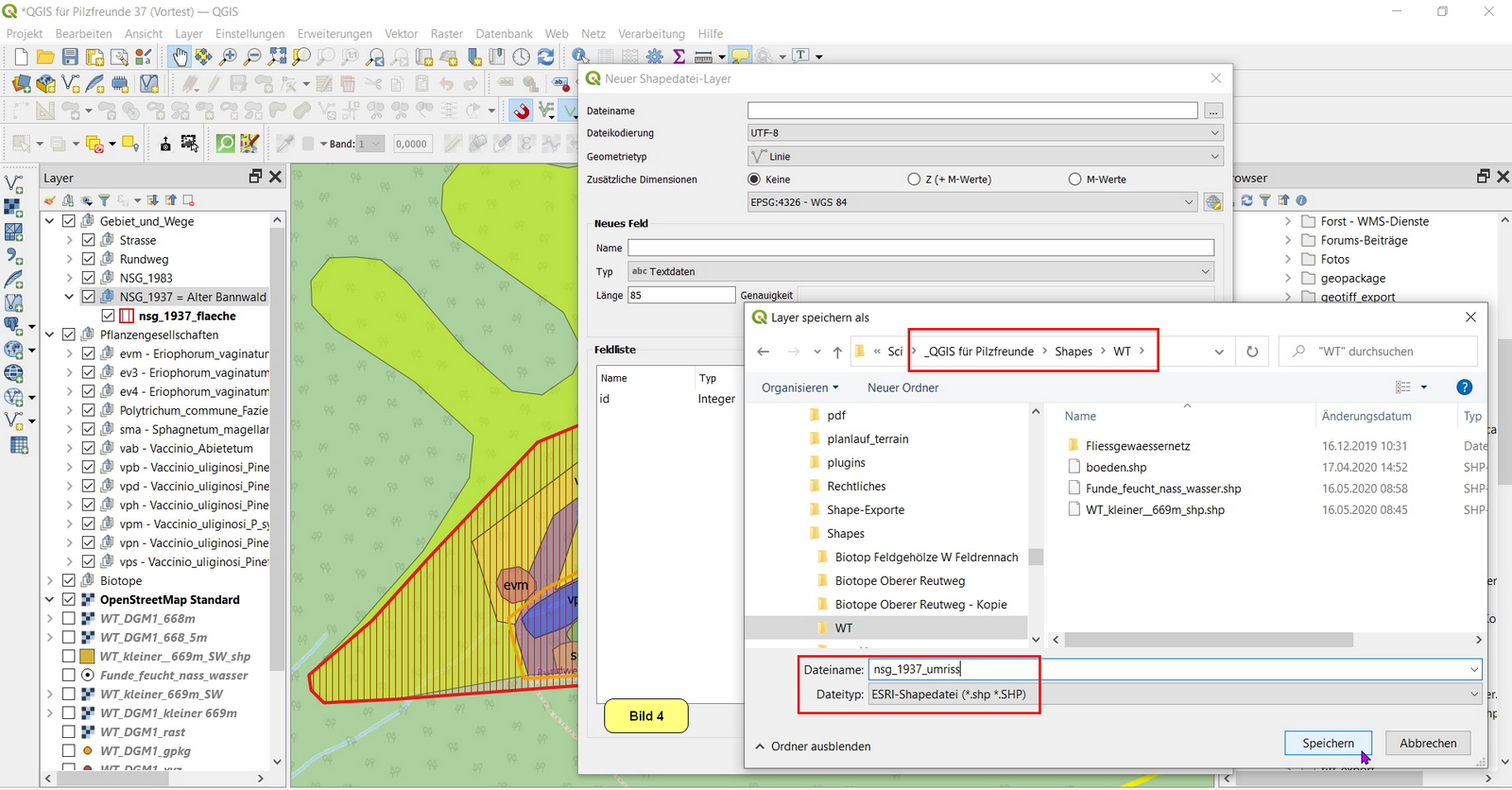

Wir navigieren zu dem im Projektbereich dafür von uns vorgesehenen Ordner und geben nsg_1937_umriss ein. Dann wird noch der Speicher-Button geclickt:

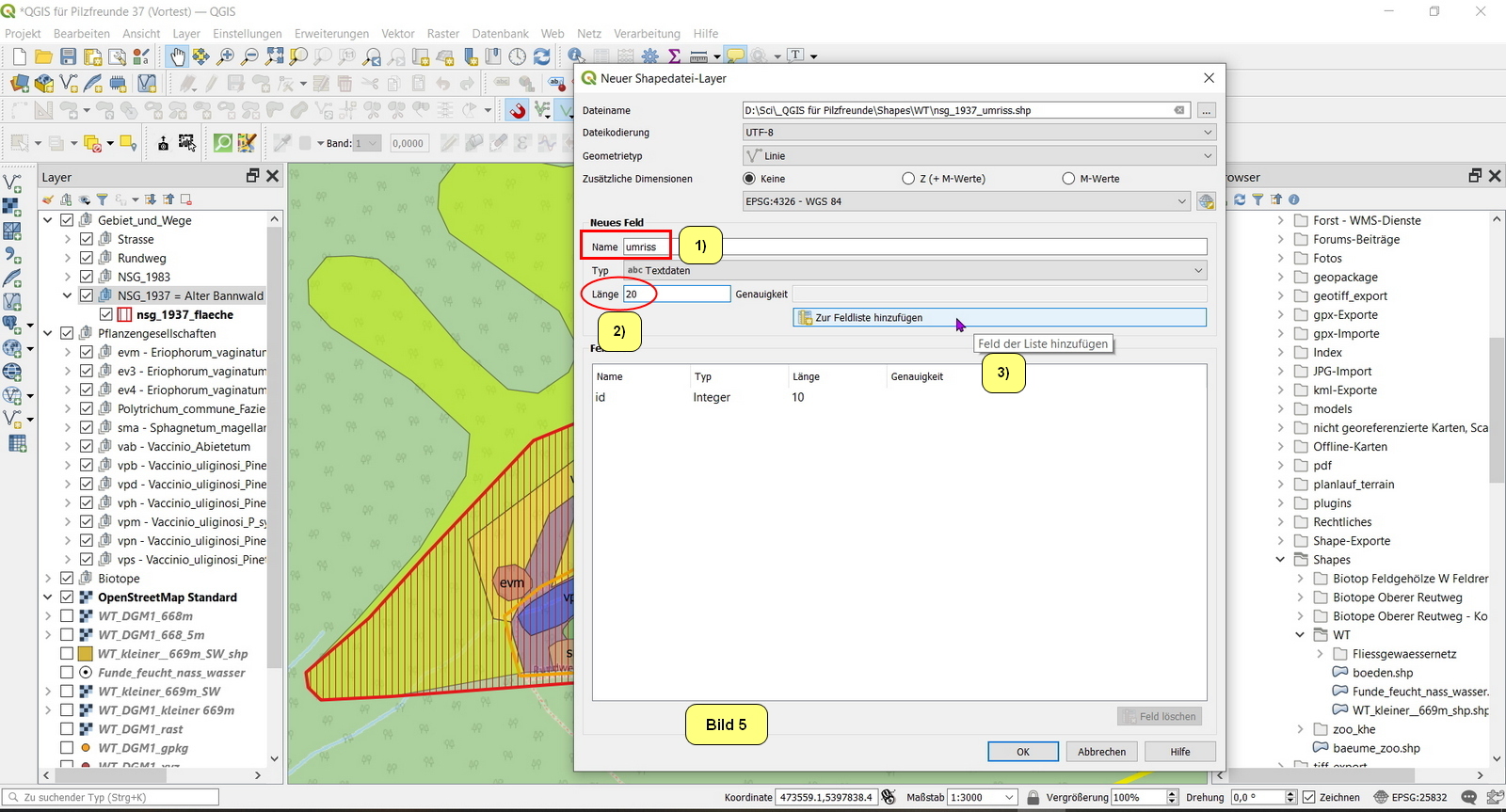

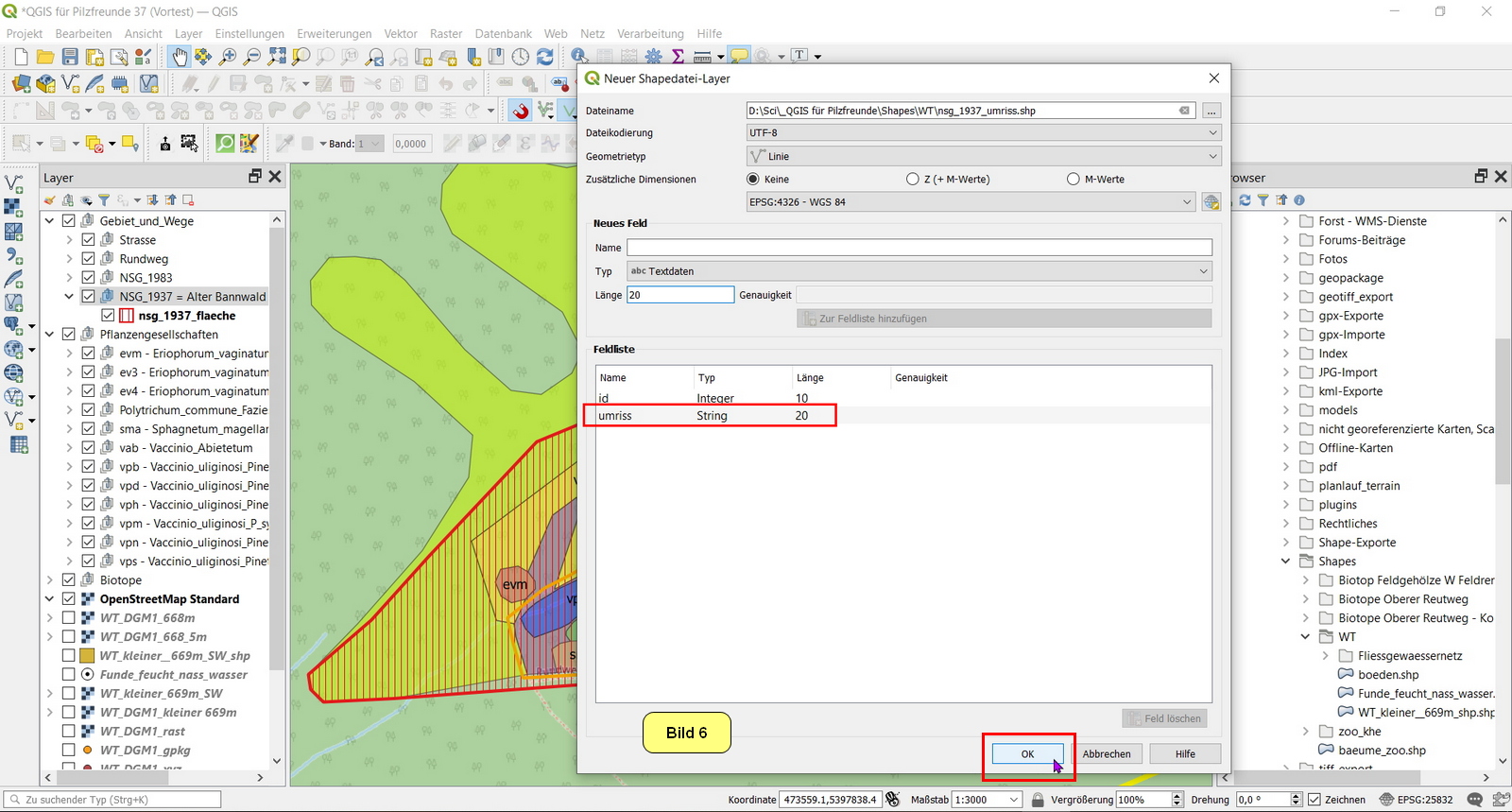

Wir sehen für diesen Layer nur ein einziges Feld umriss vor und tragen den Namen ein (1). Als Länge reichen 20 Zeichen aus (2). Nun fügen wir dieses Feld zur Feldiste hinzu (3):
Es wird in die Feldliste übernommen, und wir können die Layer-Erstellung mit OK abschließen:
B) Manuelles Zeichnen des Umrisses

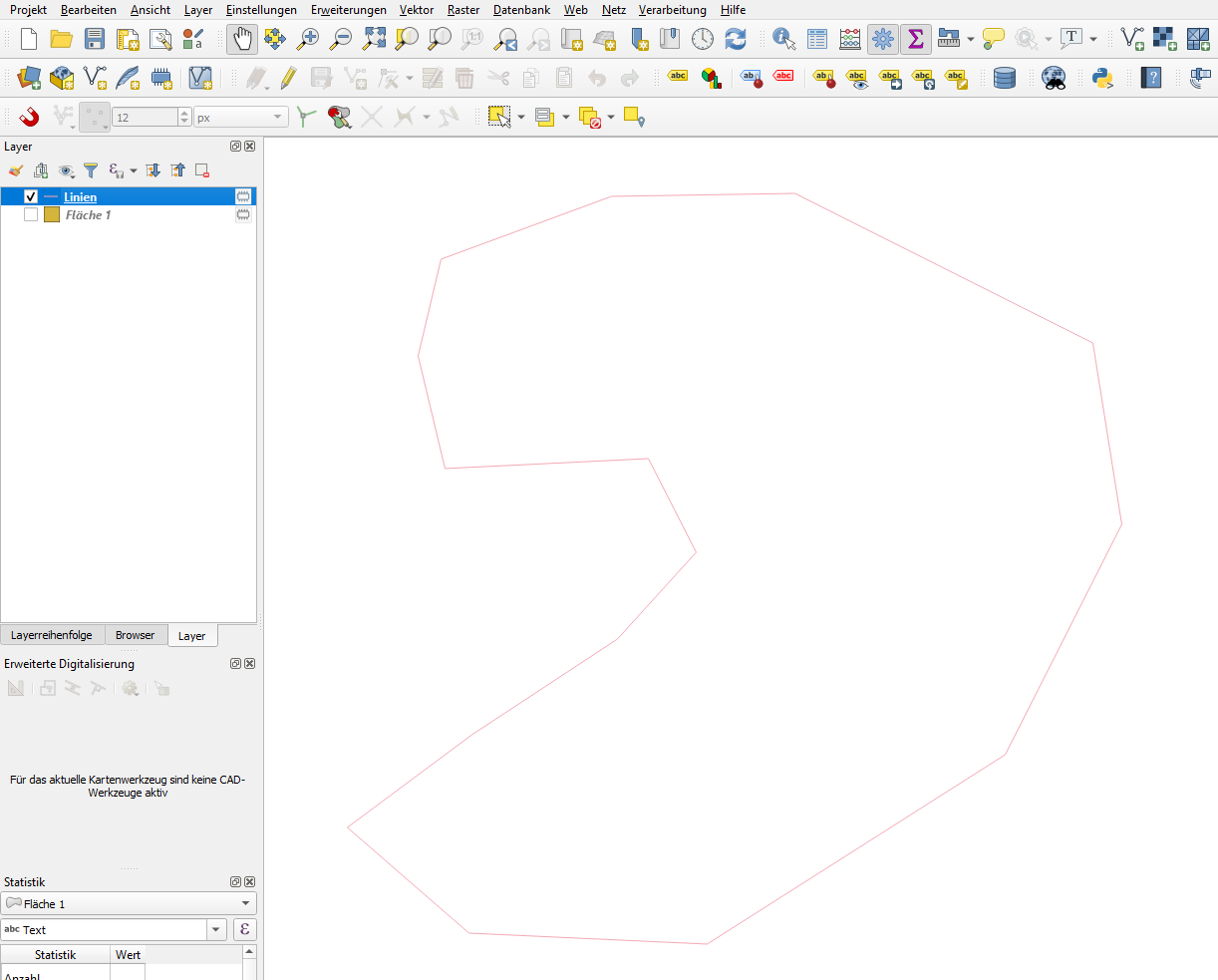

Als Ergebnis sehen wir den Linienlayer im Layerfenster (1).

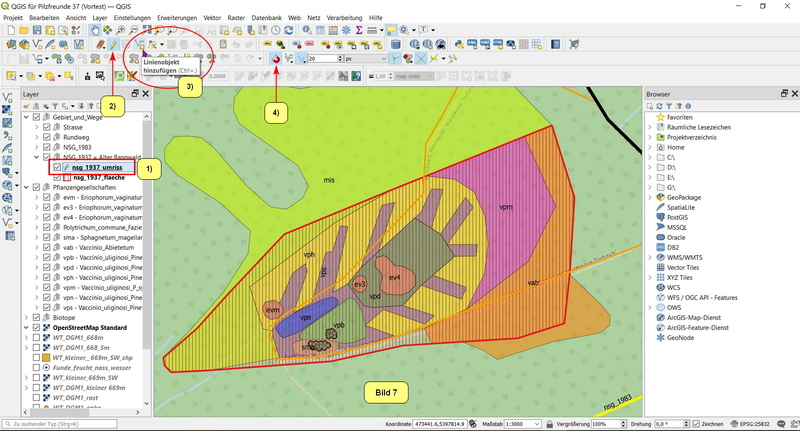

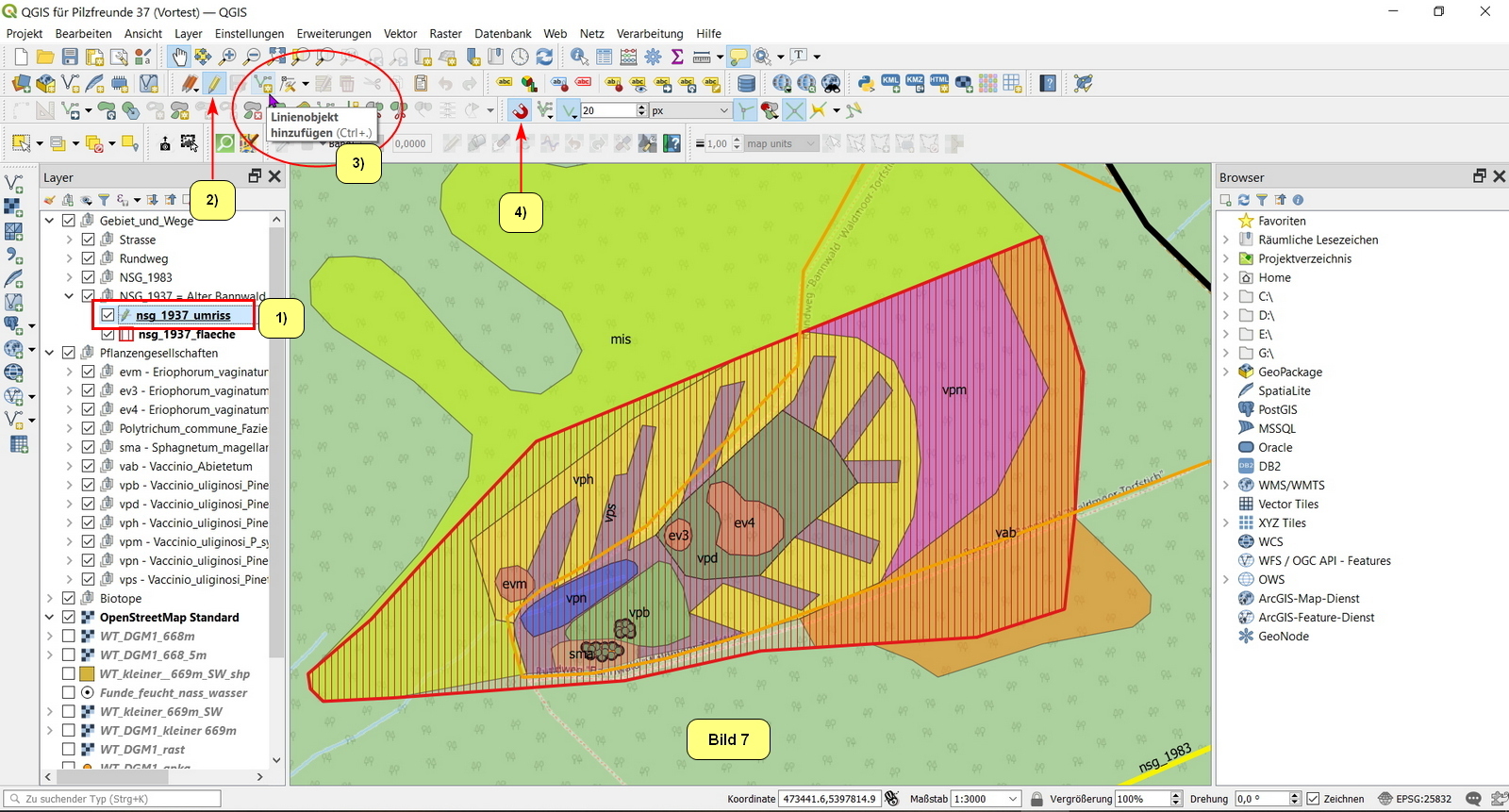

Um nun die Linie zu zeichnen, selektieren wir den Linienlayer (1), schalten in den Editiermodus um (2), und clicken auf Linienobjekt hinzufügen (3) und aktivieren die Einrastfunktion (4):
Im Kartenfenster nimmt der Cursor jetzt die Form eines kleinen Kreises mit innenliegendem Kreuz an. Kommen wir in die Nähe eines Stützpunktes des Flächenlayers, so wird dieser durch ein kleines Quadrat hervorgehoben (1). Der Übersichtlichkeit halber schaltet man sämtliche Layer unter Ausnahme von nsg_1937_umriss und nsg_1937_flaeche unsichtbar.

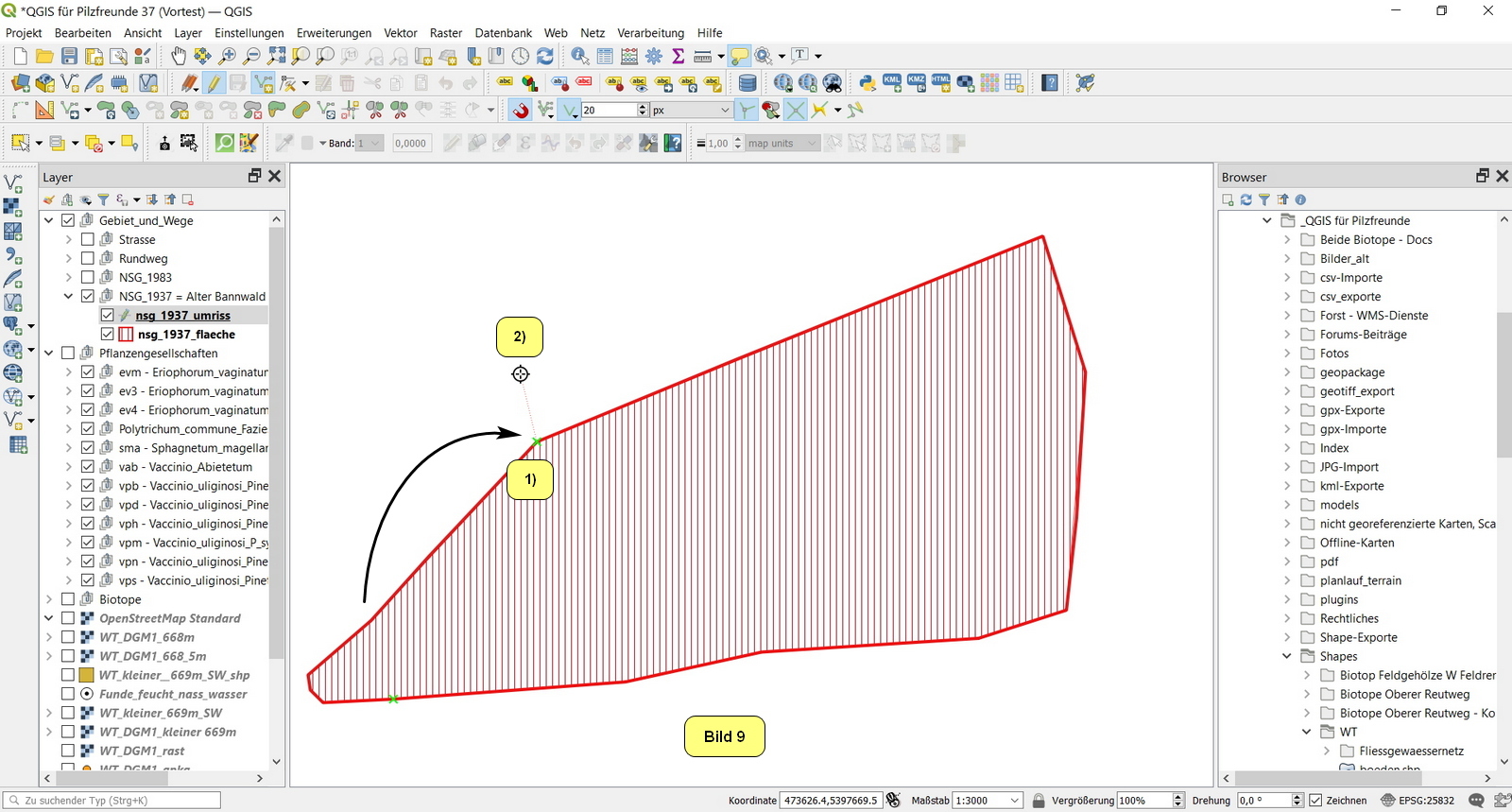

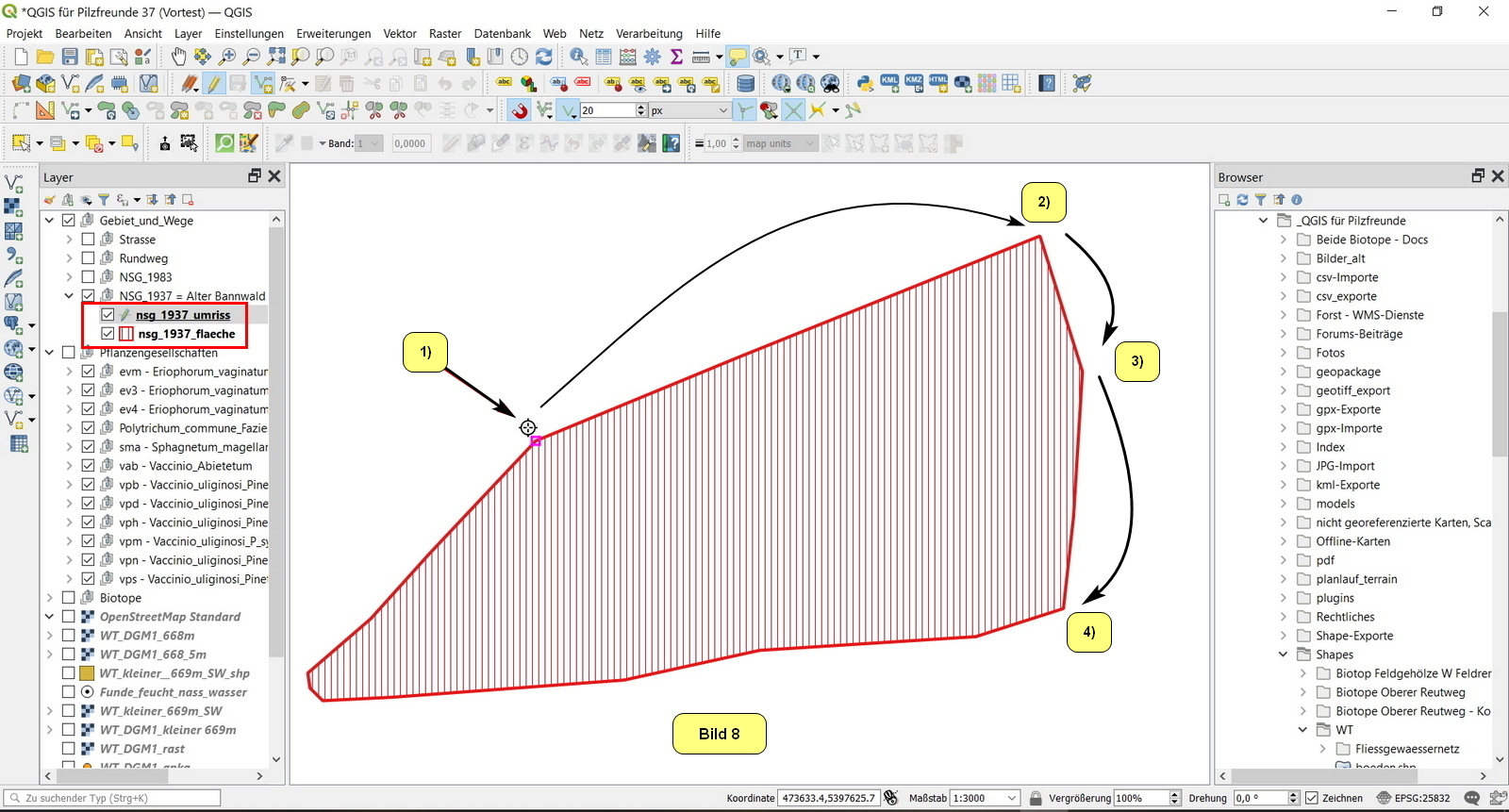

Nun kann das Zeichnen beginnen: Dazu fahren wir mit dem Cursor nacheinander alle Stützpunkte der Fläche an und führen jeweils einen Linksclick durch (1) ... (4) ...
Haben wir die "Runde" beendet (1), so schließen wir den Zeichenvorgang mit einem Rechtsclick außerhalb des relevanten Bereiches ab (2):

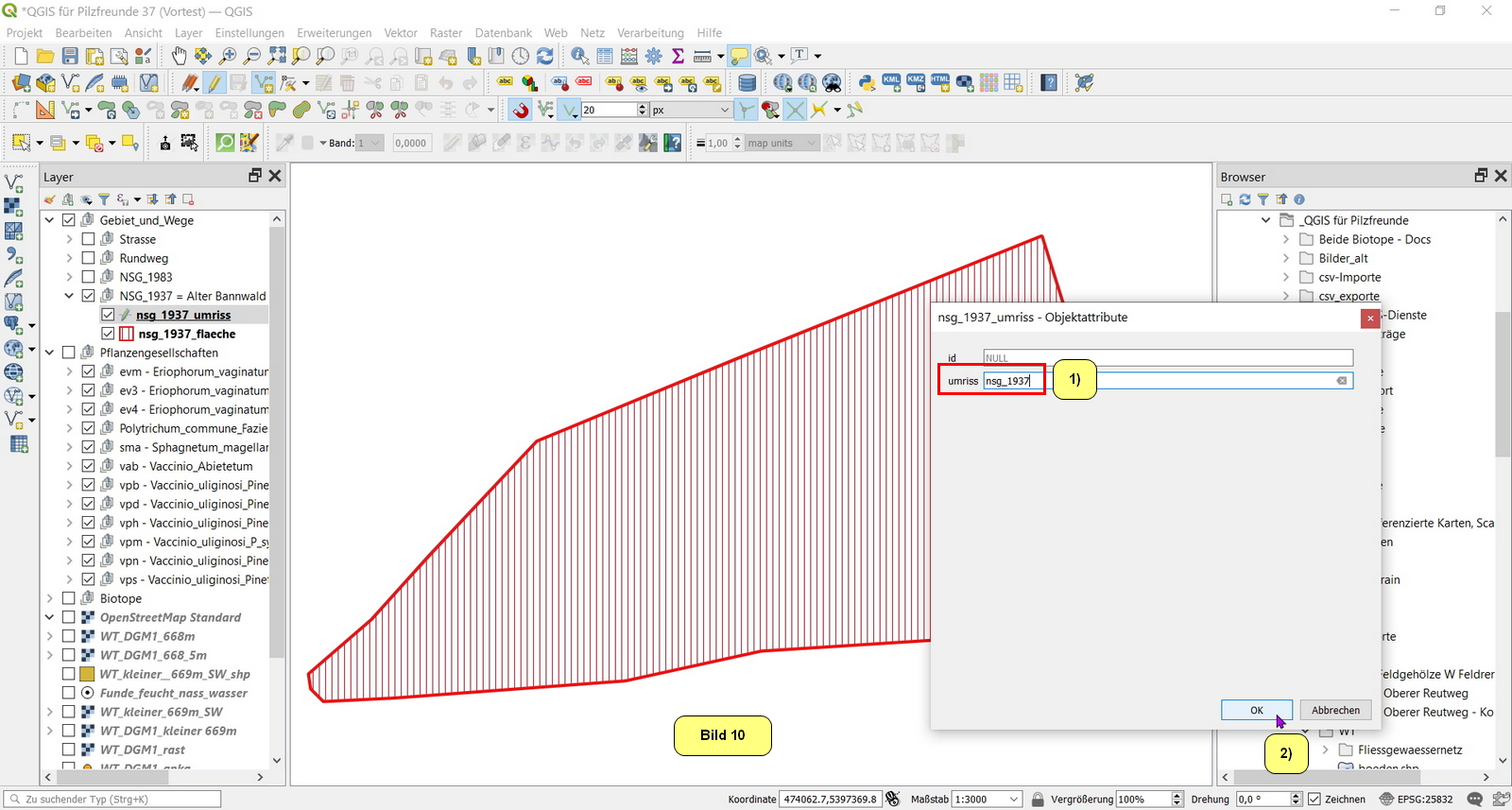

Im erscheinenden kleinen Menü die Zeichenfolge nsg_1937 (1) eintragen und mit OK abschließen (2):

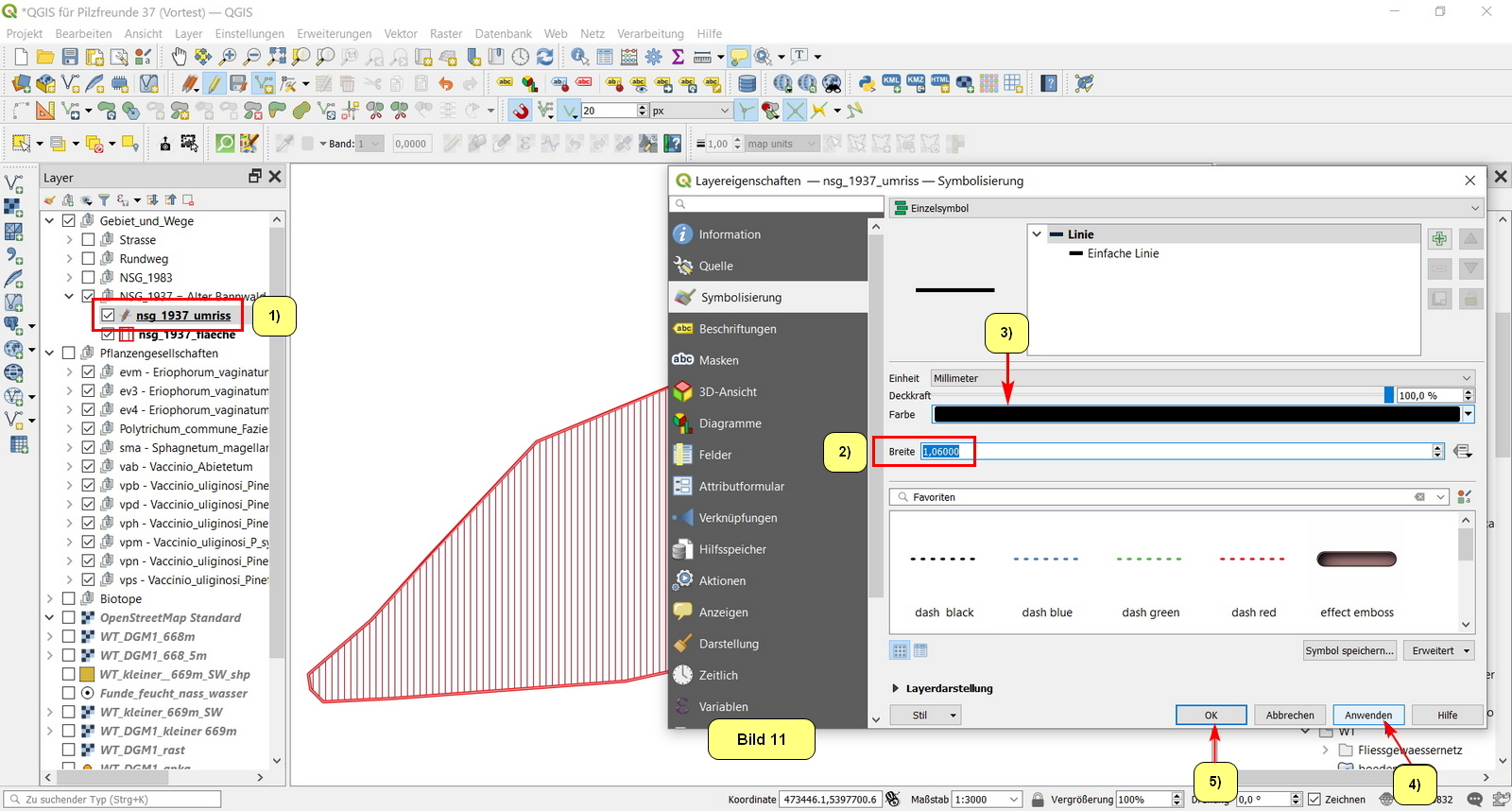

Durch einen Doppelclick im Layerfenster auf nsg_1937_umriss (1) gelangen wir in die Layereigenschaften und ordnen dem Umriss eine dicke Linie (2), z.B. in schwarz (3) zu.
Dann zum Anschauen auf Anwenden (4) clicken und falls akzeptabel, mit OK (5) abschließen:

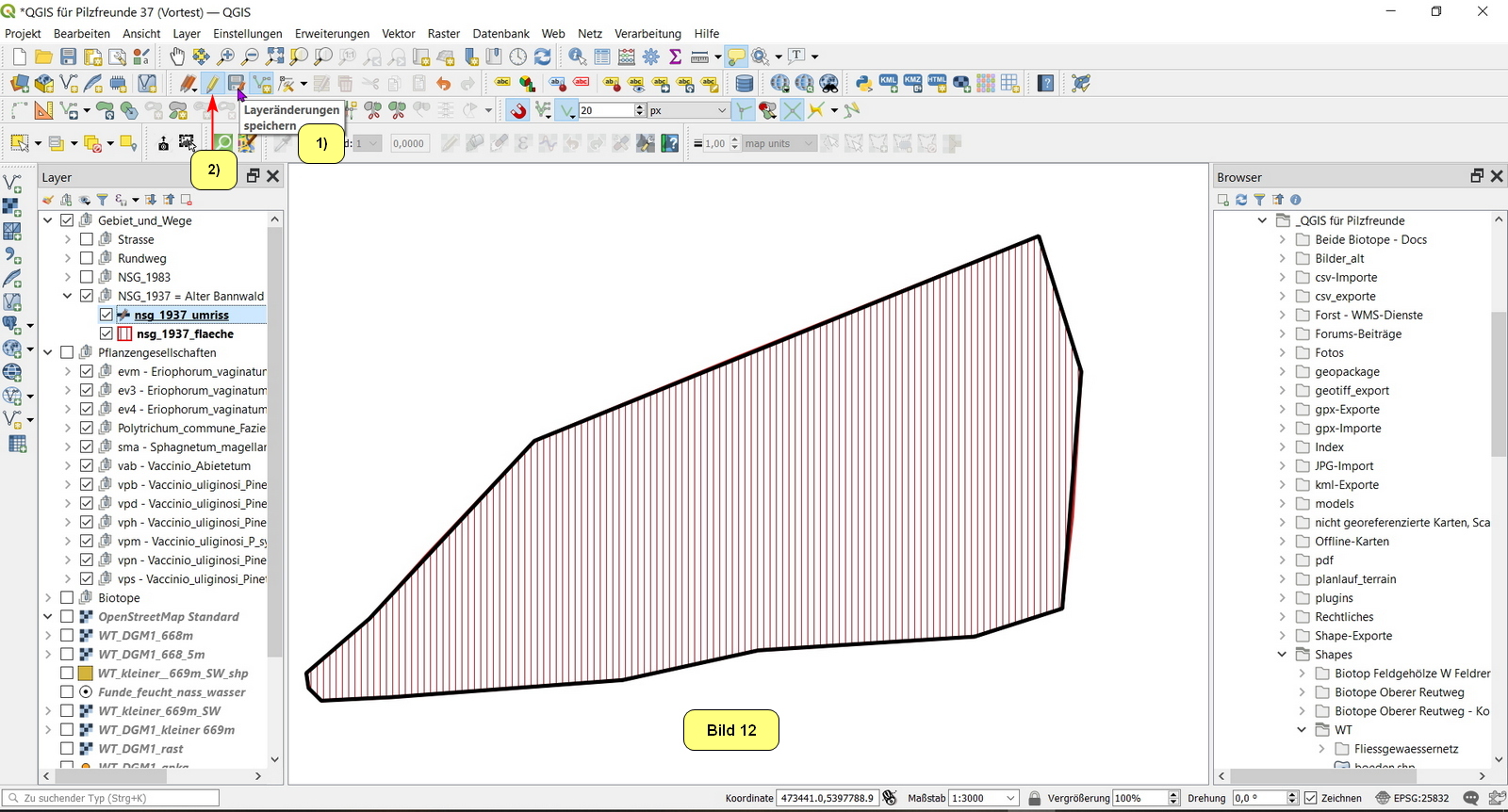

Nun noch die Layoutänderungen speichern (1) und den Editiermodus verlassen (2):
C) Beschriften derUmrisslinie
Nun können wir alle wichtigen Layer wieder sichtbar schalten.

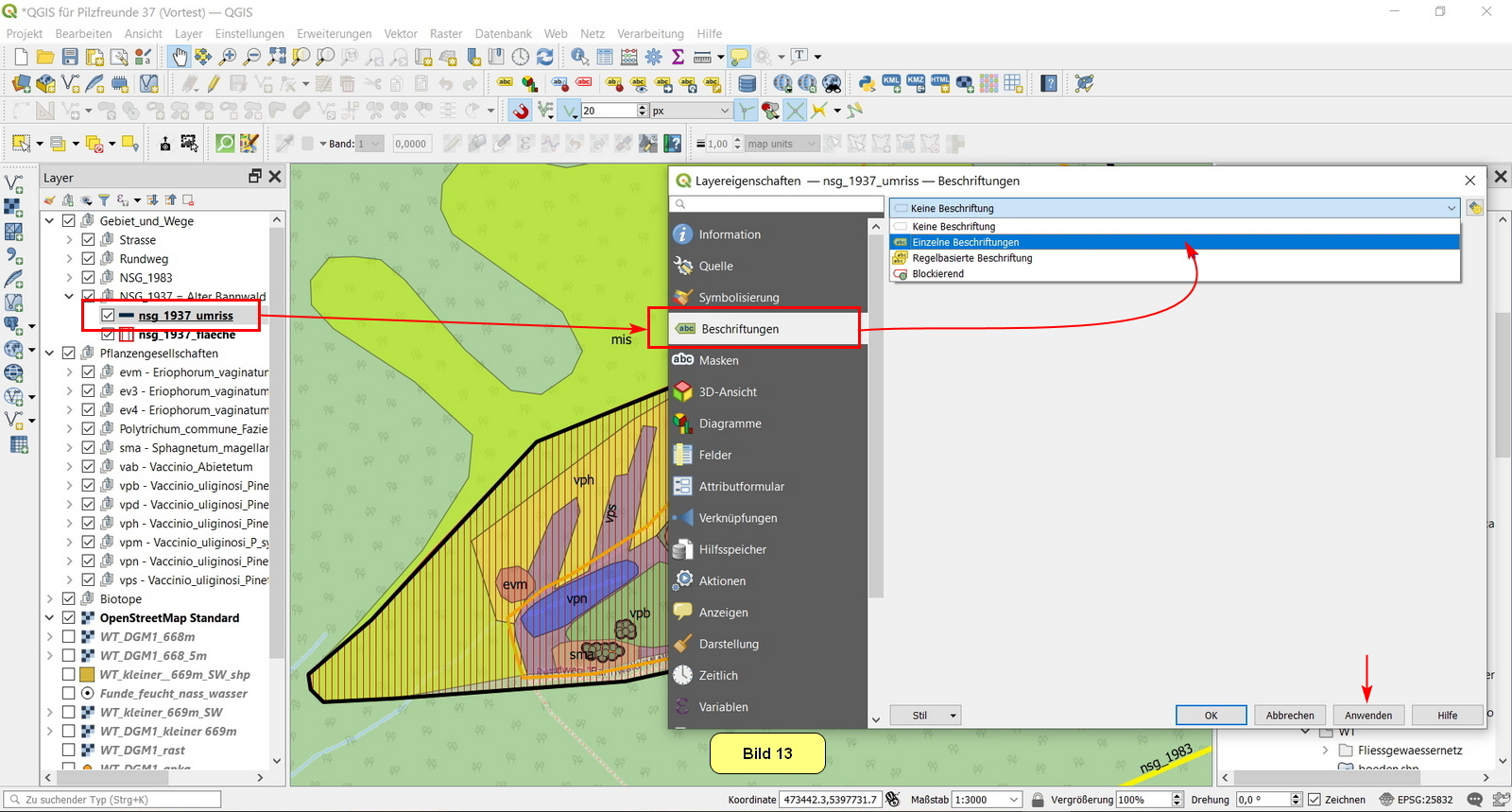

Ein Doppelclick auf den Linienlayer im Layerfenster öffnet die Layereigenschaften und wir selektieren dort den Bereich Beschriftungen:

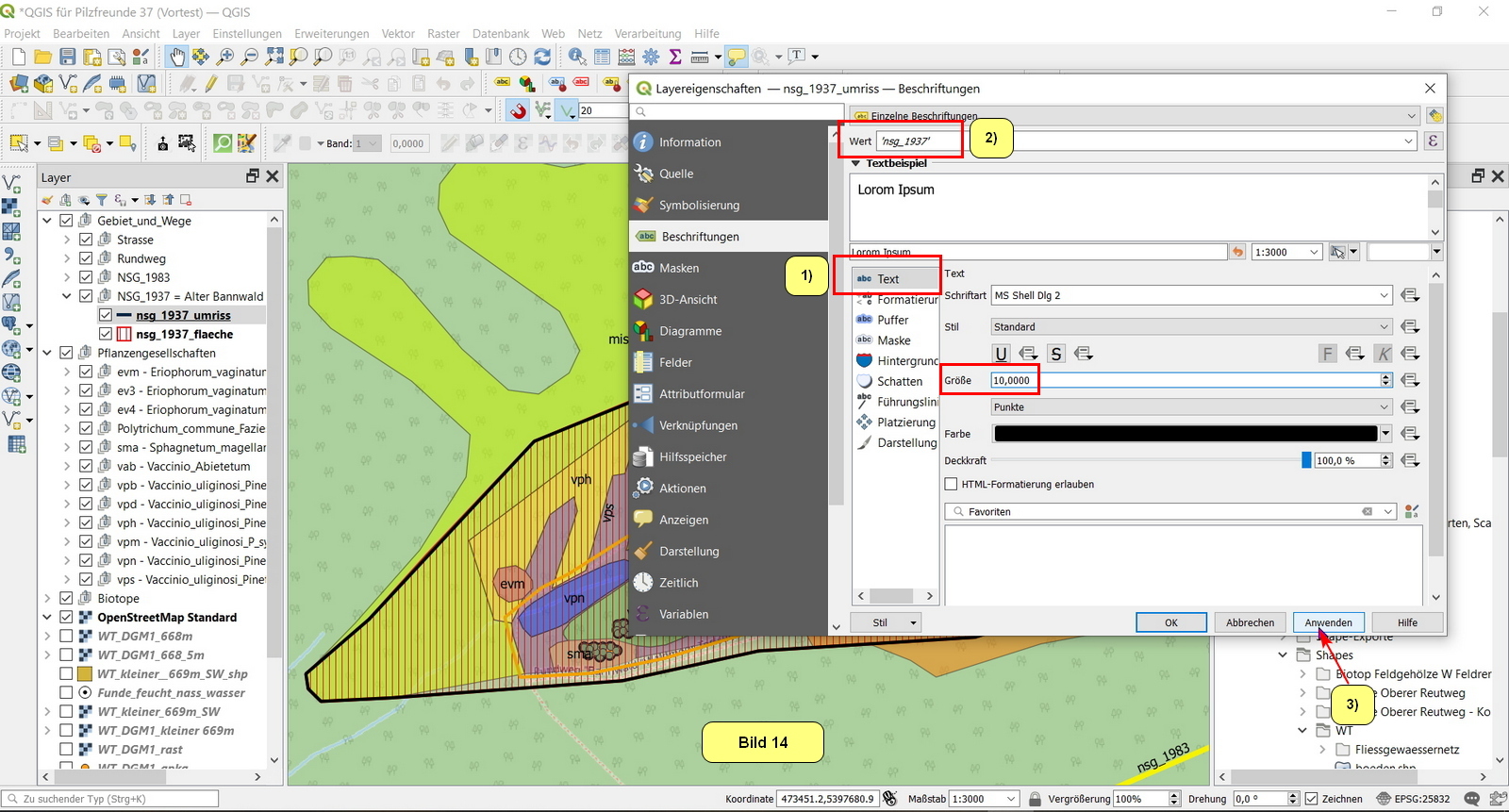

Im sich öffnenden Beschriftungs-Menü selektieren wir als Erstes den Textbereich (1), tragen bei Wert den anzuzeigenden Beschriftungstext 'nsg_1937' (in einfachen Hochkommata) ein (2), selektieren als Textgröße 10 und clicken zum Übernehmen auf Anwenden:

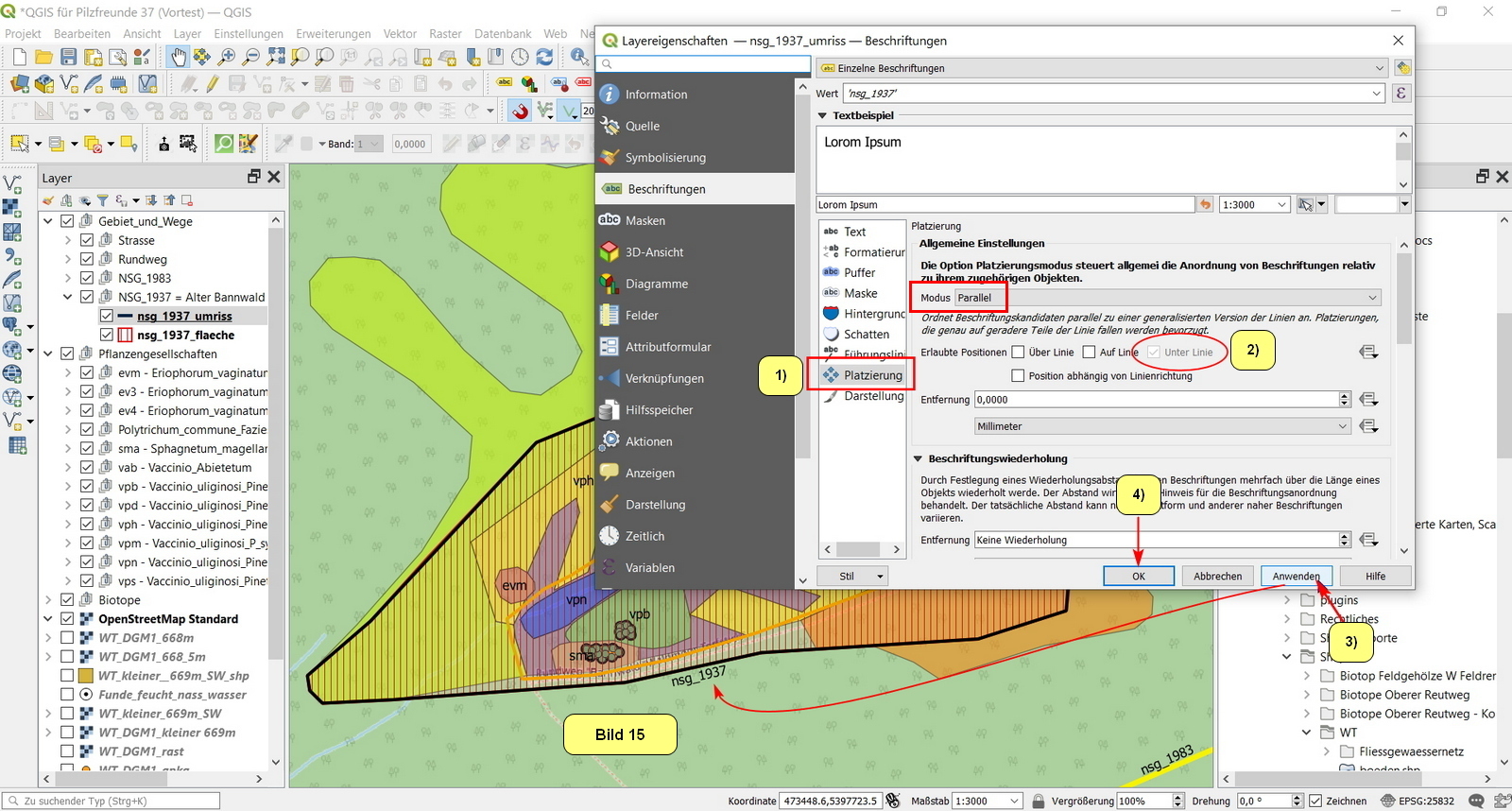

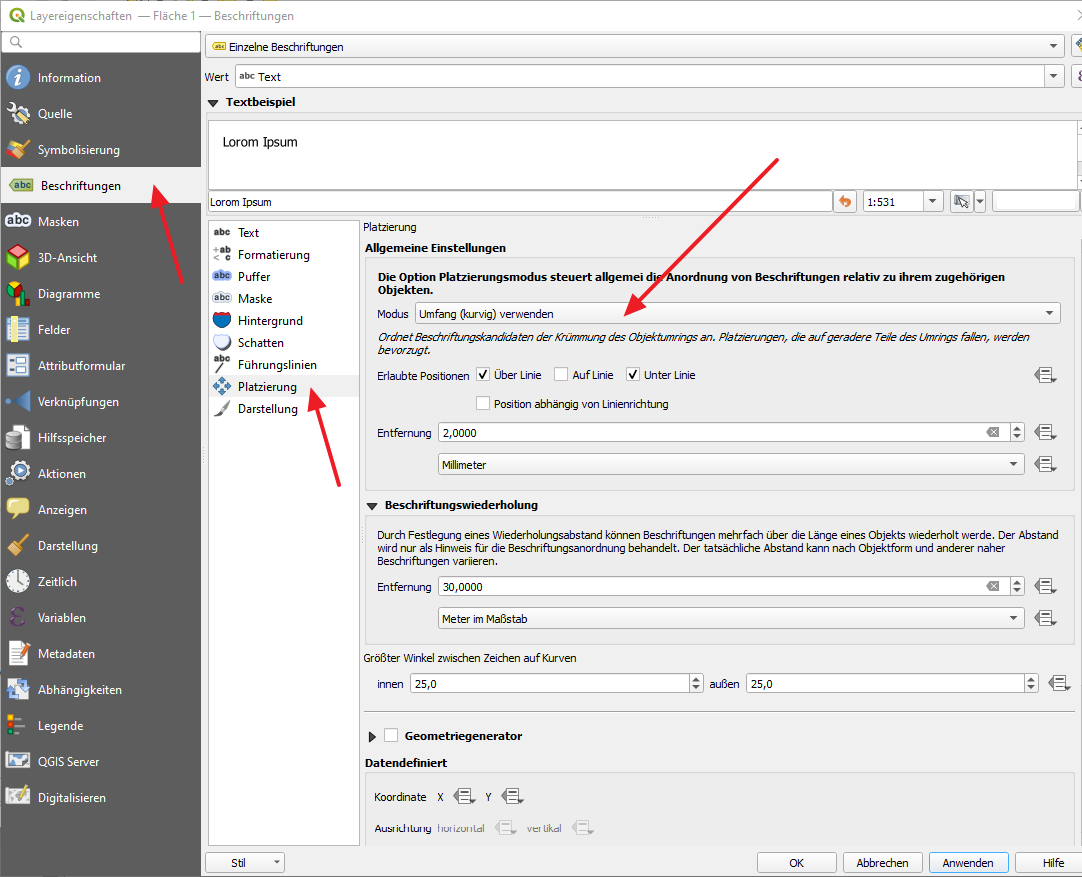

Als Nächstes selektieren wir das Untermenü Platzierung (1), wählen dort den Modus Parallel, haken Unter Linie an (2), kontrollieren via Anwenden (3) und schließen mit OK (4) ab:

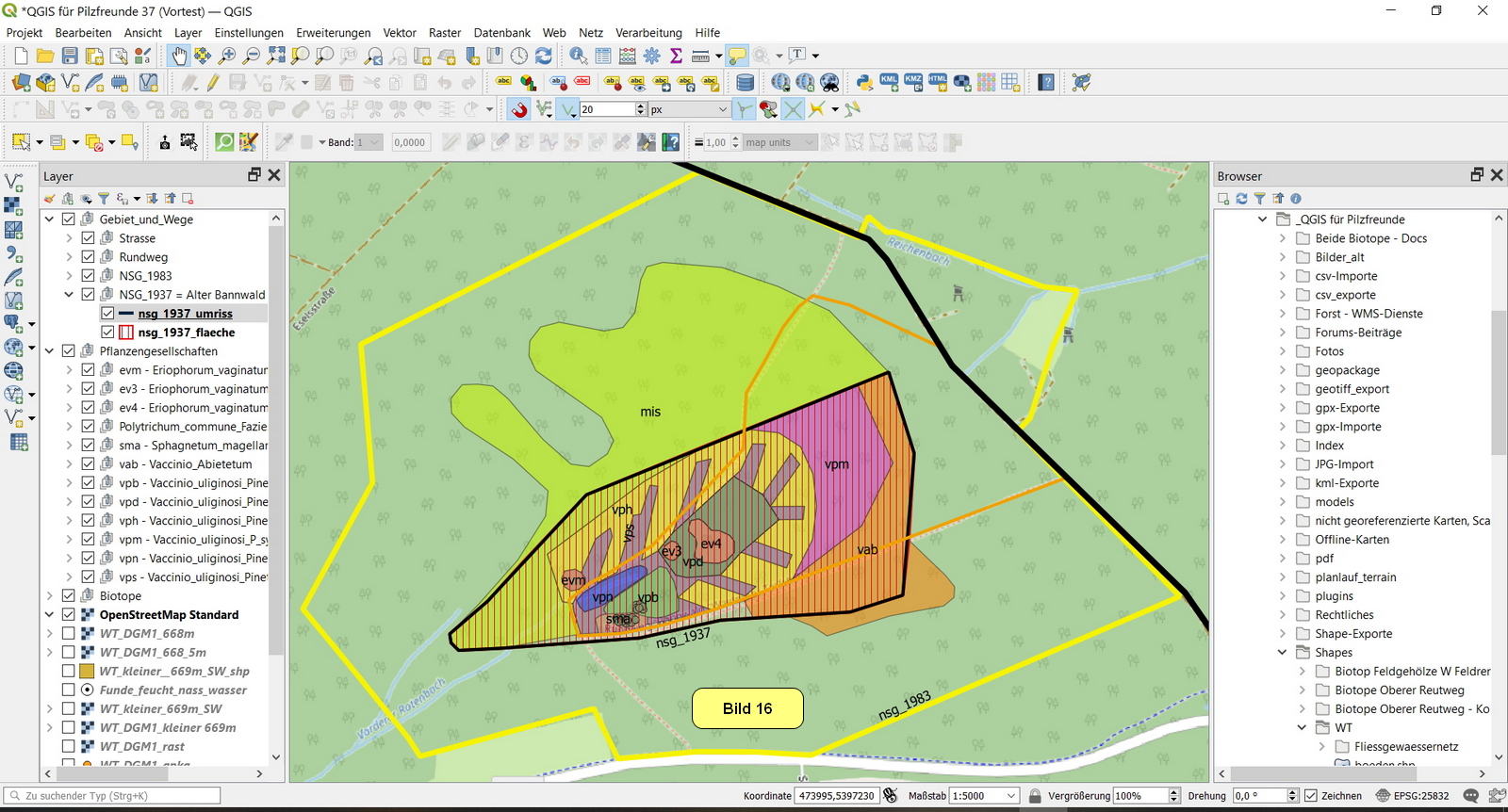

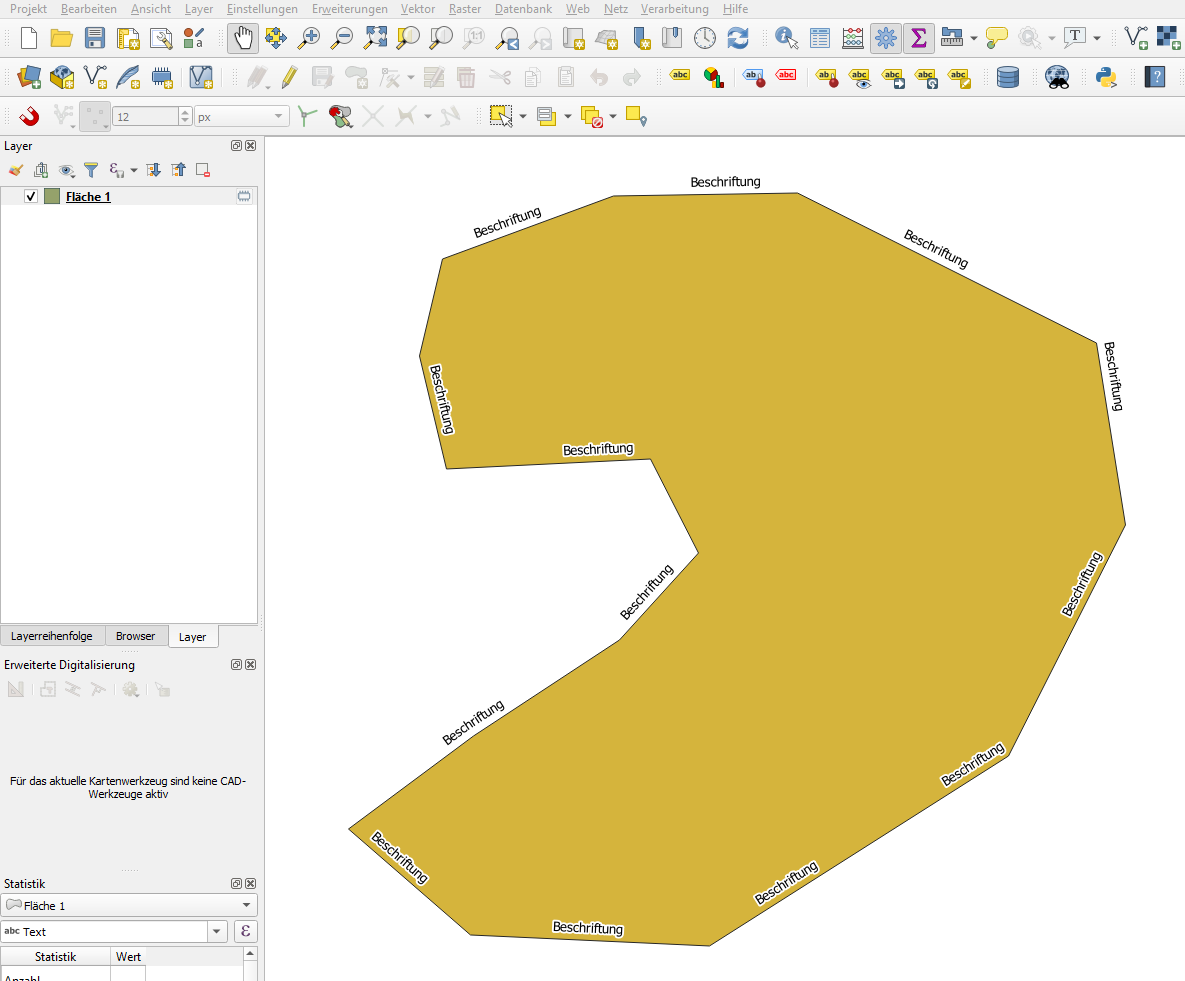

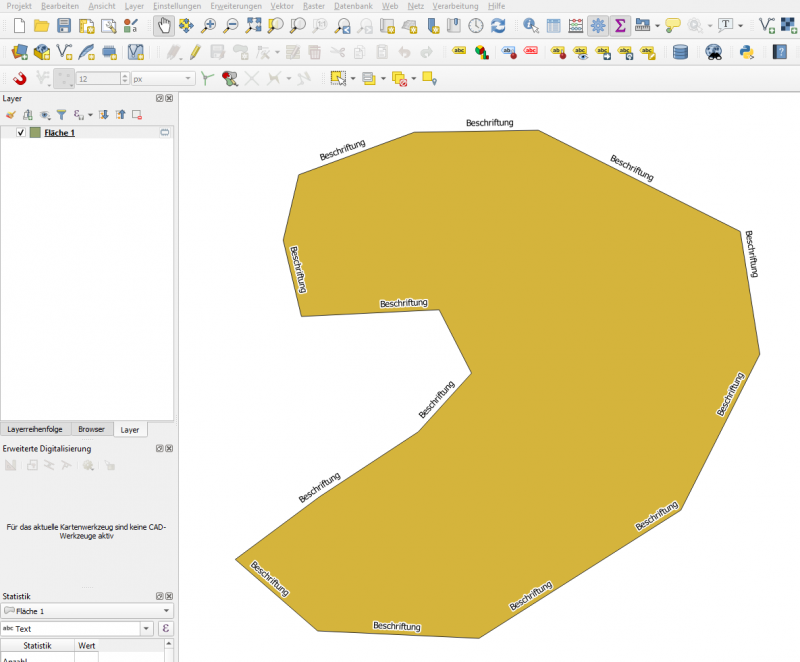

Hier das Endergebnis:
Das war's für heute!
Viel Erfolg beim Nachvollziehen!
Bernd
