QGIS für Pilzfreunde Teil 40 - Pilzfunde im NSG_1983 abzügl. NSG_1937

  • Willkommen in Teil 40 der Forumsreihe „QGIS für Pilzfreunde“!


    Dieser Beitrag entstand mit QGIS 3.16 unter Windows 10.


    Hier die Übersicht über alle Teile dieser Forumsreihe.


    Heutiges Ziel:

    Wir wollen die Pilzfunde im NSG-1983, abzüglich dener des NSG-1937, ermitteln.



    Die Vorgehensweise im Einzelnen (verwendete QGIS-Werkzeuge)

    1. Fläche des nsg_1983 erstellen (Werkzeug Linie zu Polygon)
    2. Differenzfläche nsg_1983 minus nsg_1937 (Werkzeug Differenz)
    3. Fehlerbearbeitung (Werkzeug Gültigkeit prüfen)
    4. Pilzfunde auf der Differenzfläche generieren (Werkzeug Verschneidung)
    5. Beschriftung des Verschneidungs-Ergebnisses
    6. csv-Export des Ergebnisses


    Los geht's:



    1. Fläche des nsg_1983 erstellen (Werkzeug Linie zu Polygon)

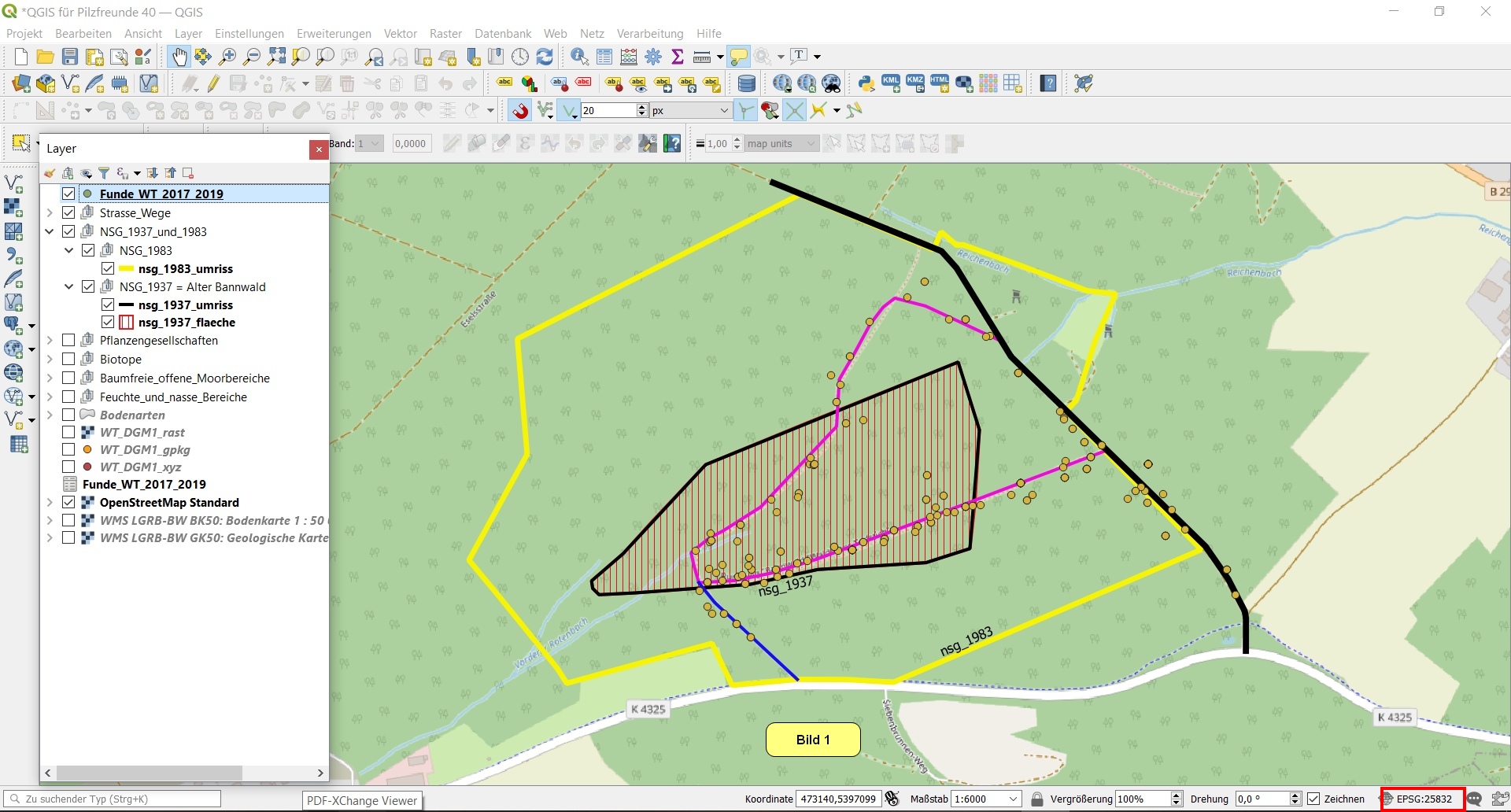

    Bild 1 zeigt die Ausgangssituation. Unten rechts wird als KBS EPSG:25832 = ETRS89 / UTM-Zone32N eingestellt.

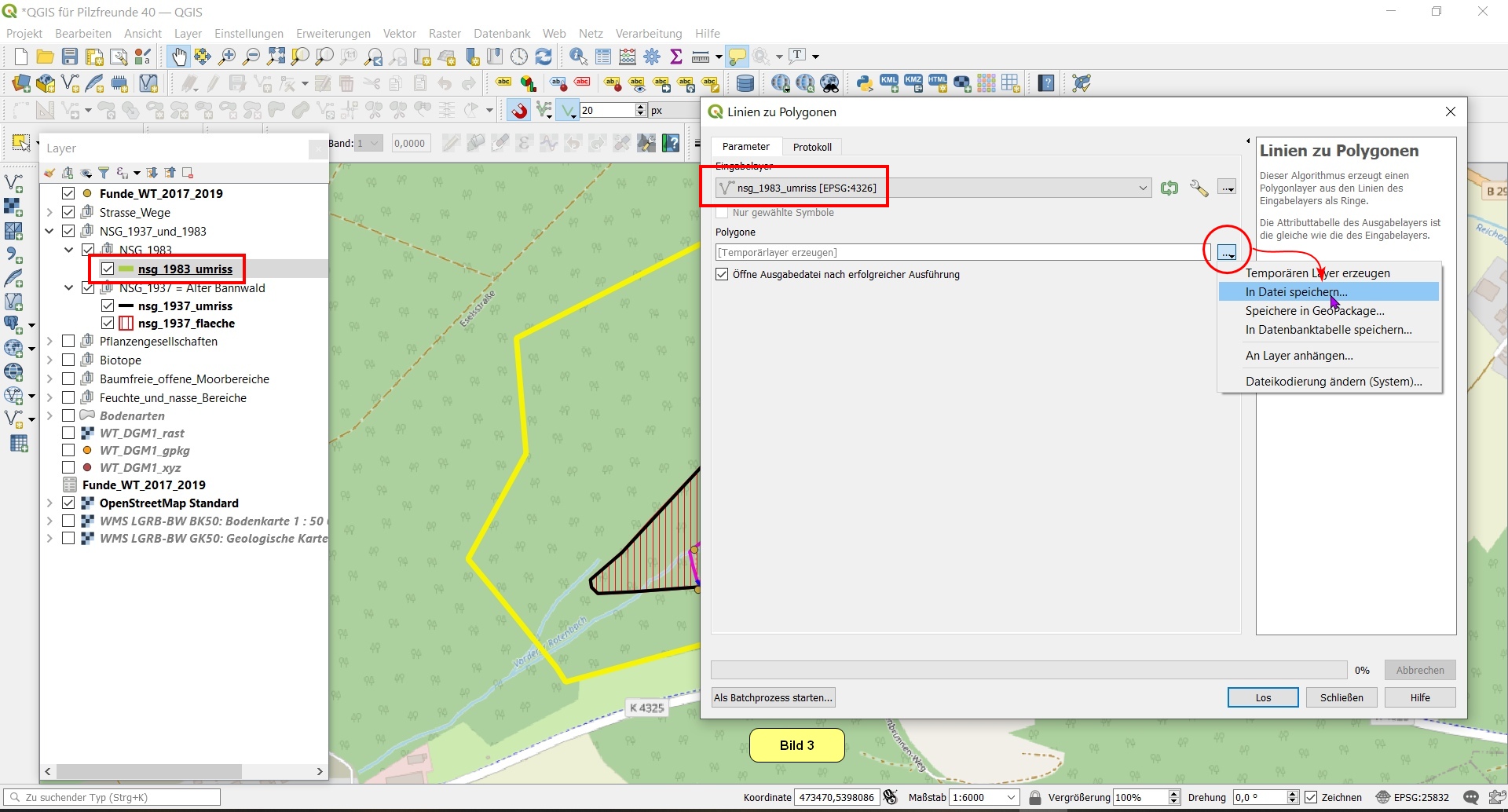

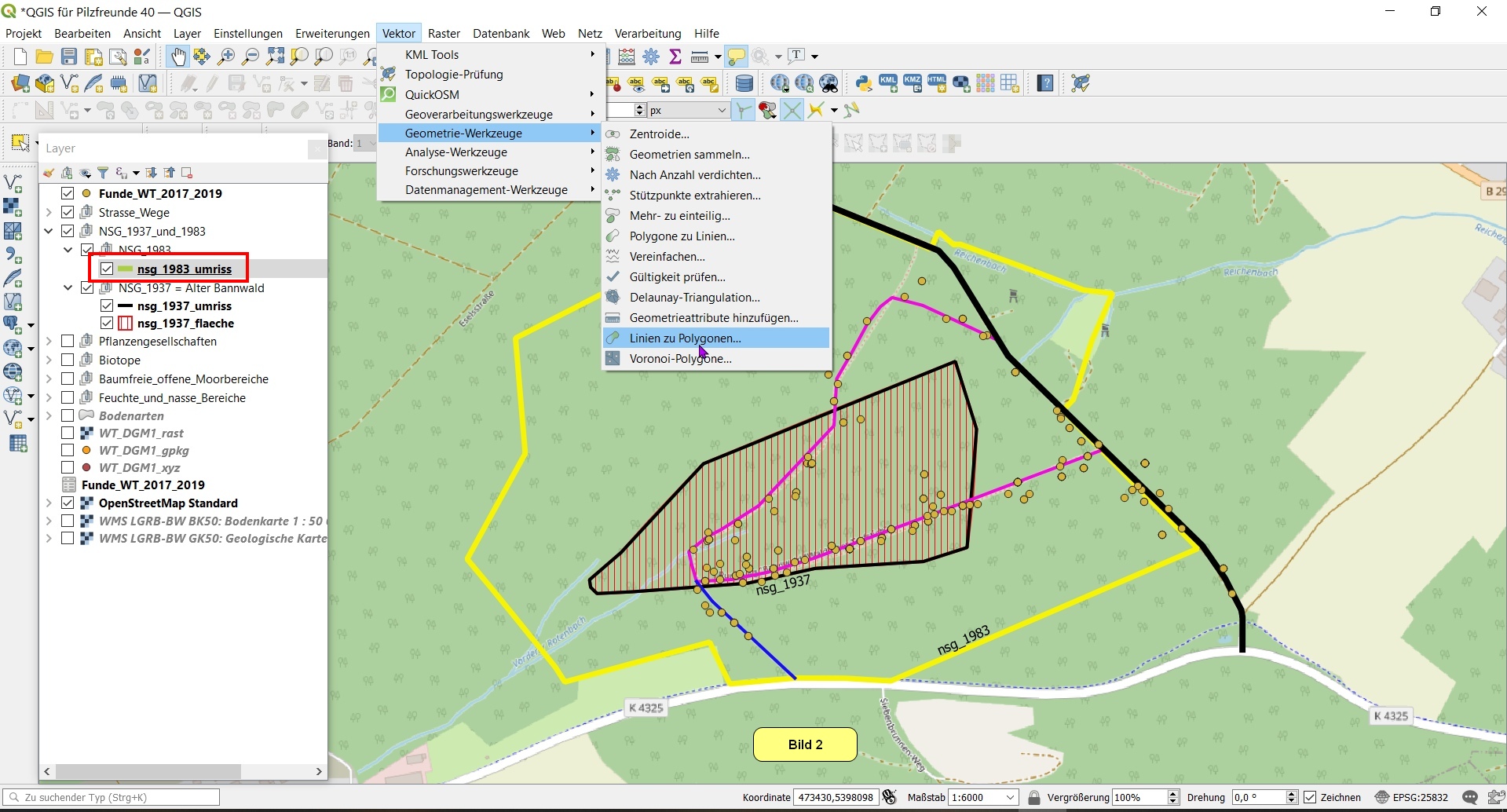

    Da vom nsg_1983 bisher nur der Umriss vorhanden ist, muss die zugehörige Fläche erst erstellt werden. Dazu wird nsg_1983_umriss selektiert und dann das Werkzeug Linien zu Polygonen... aufgerufen:

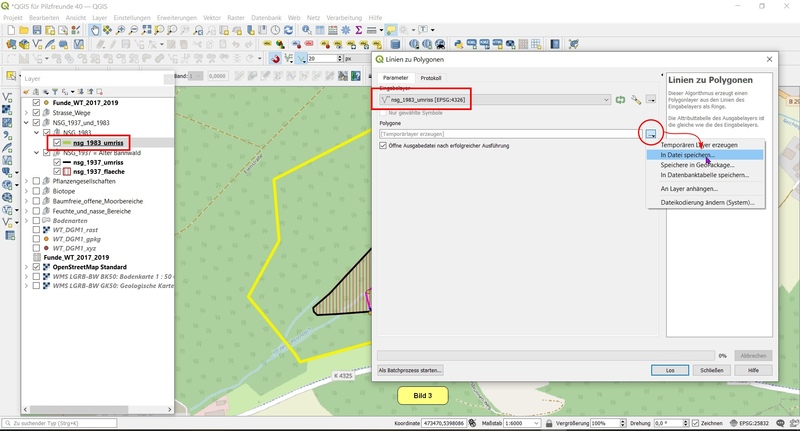

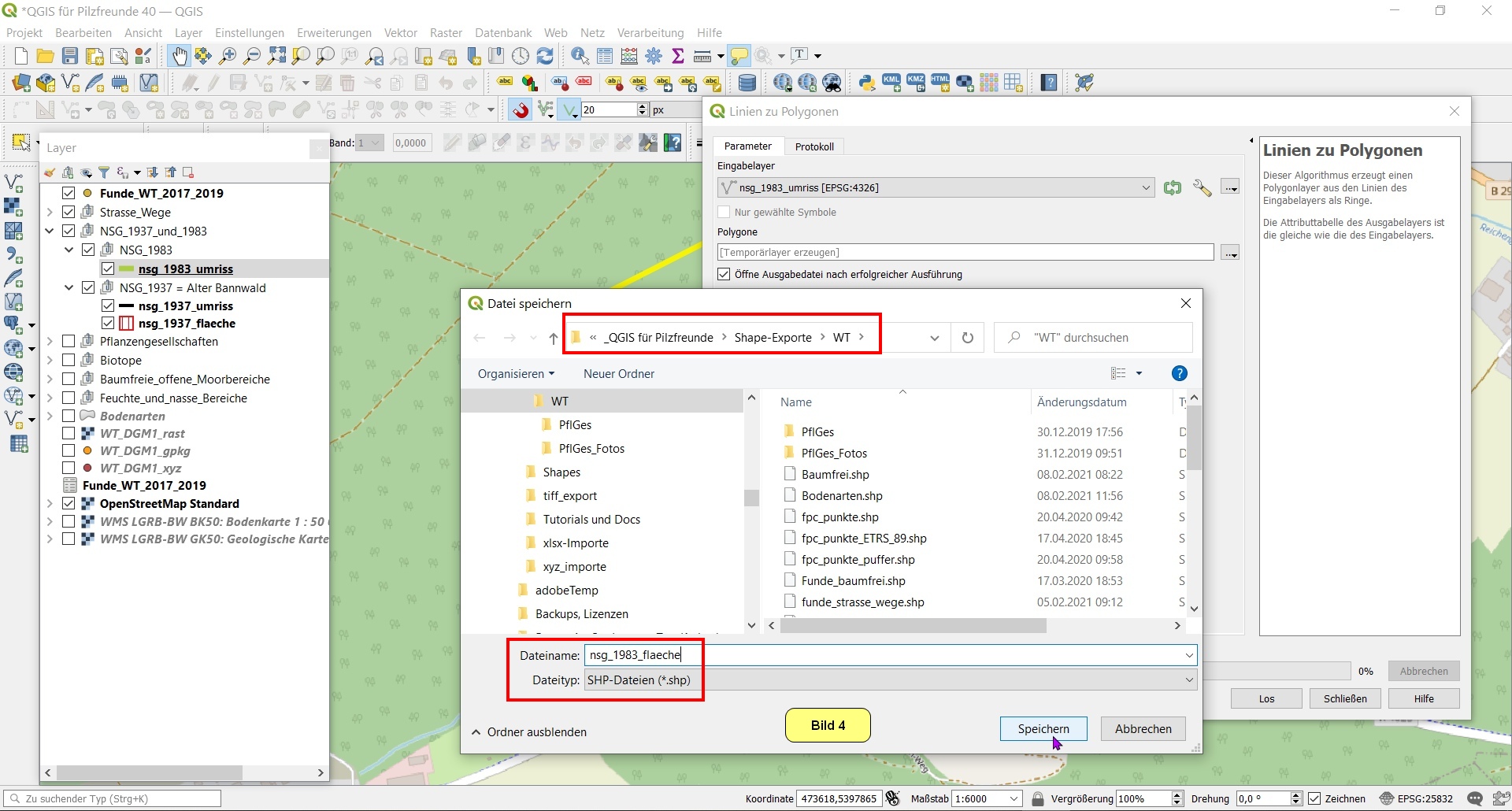

    Die Ergebnisfläche soll in einer Datei als Shapefile abgespeichert werden:

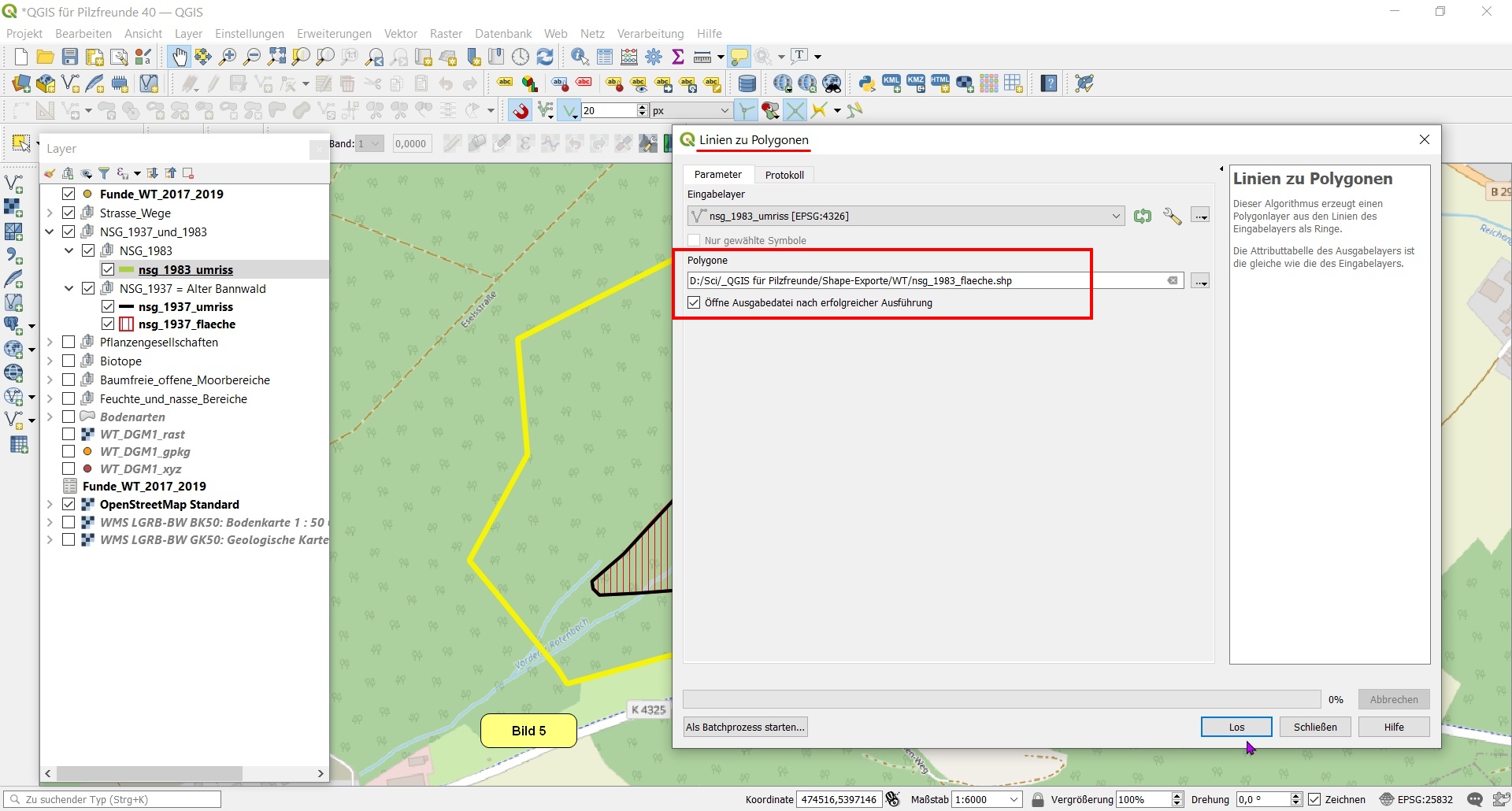

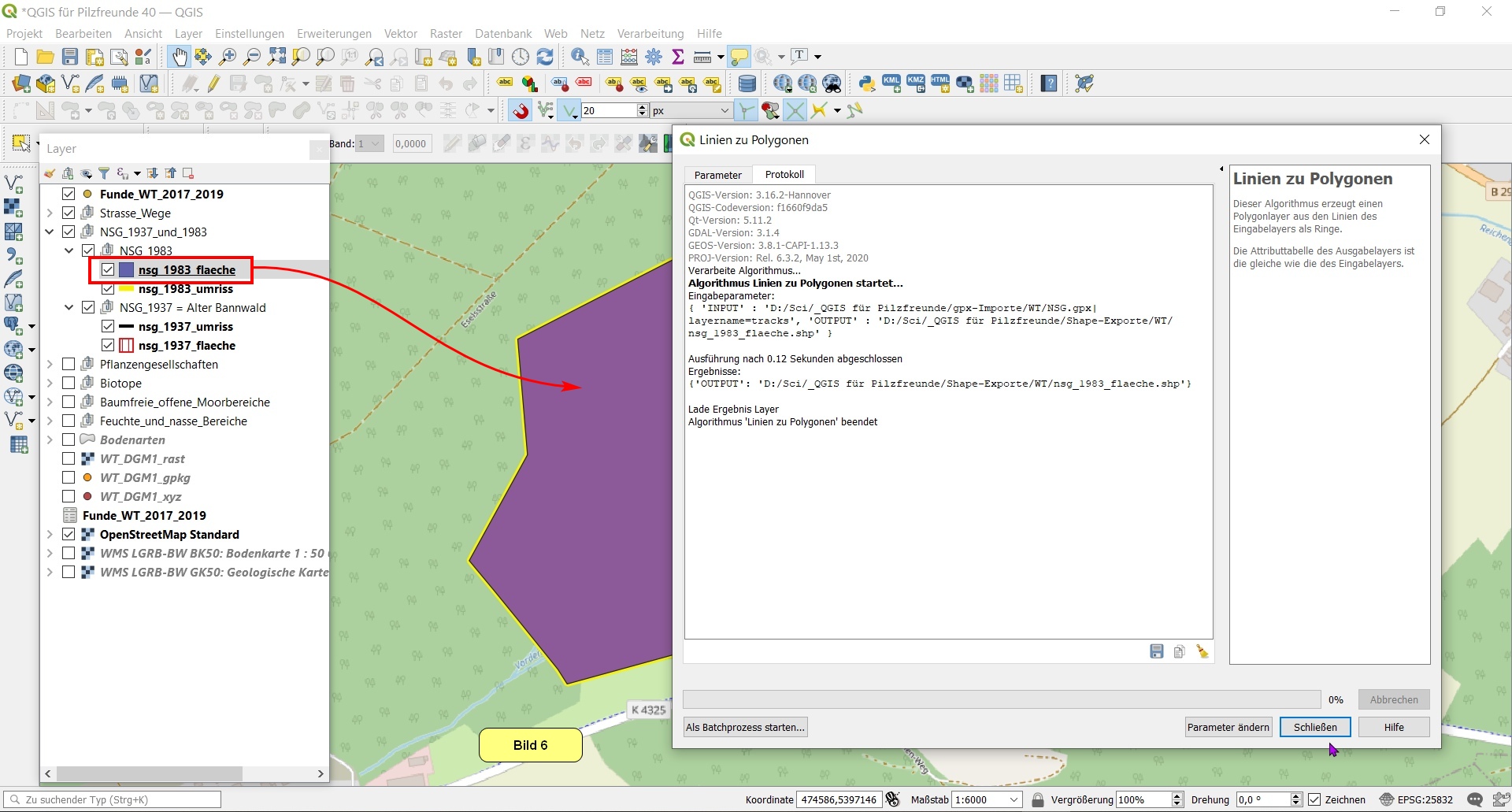

    Wir starten das Werkzeug:

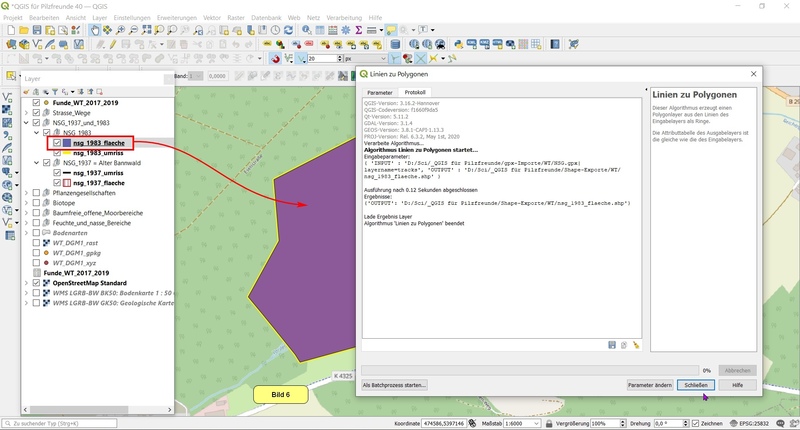

    Als Ergebnis bekommen wir das Polygon nsg_1983_flaeche:

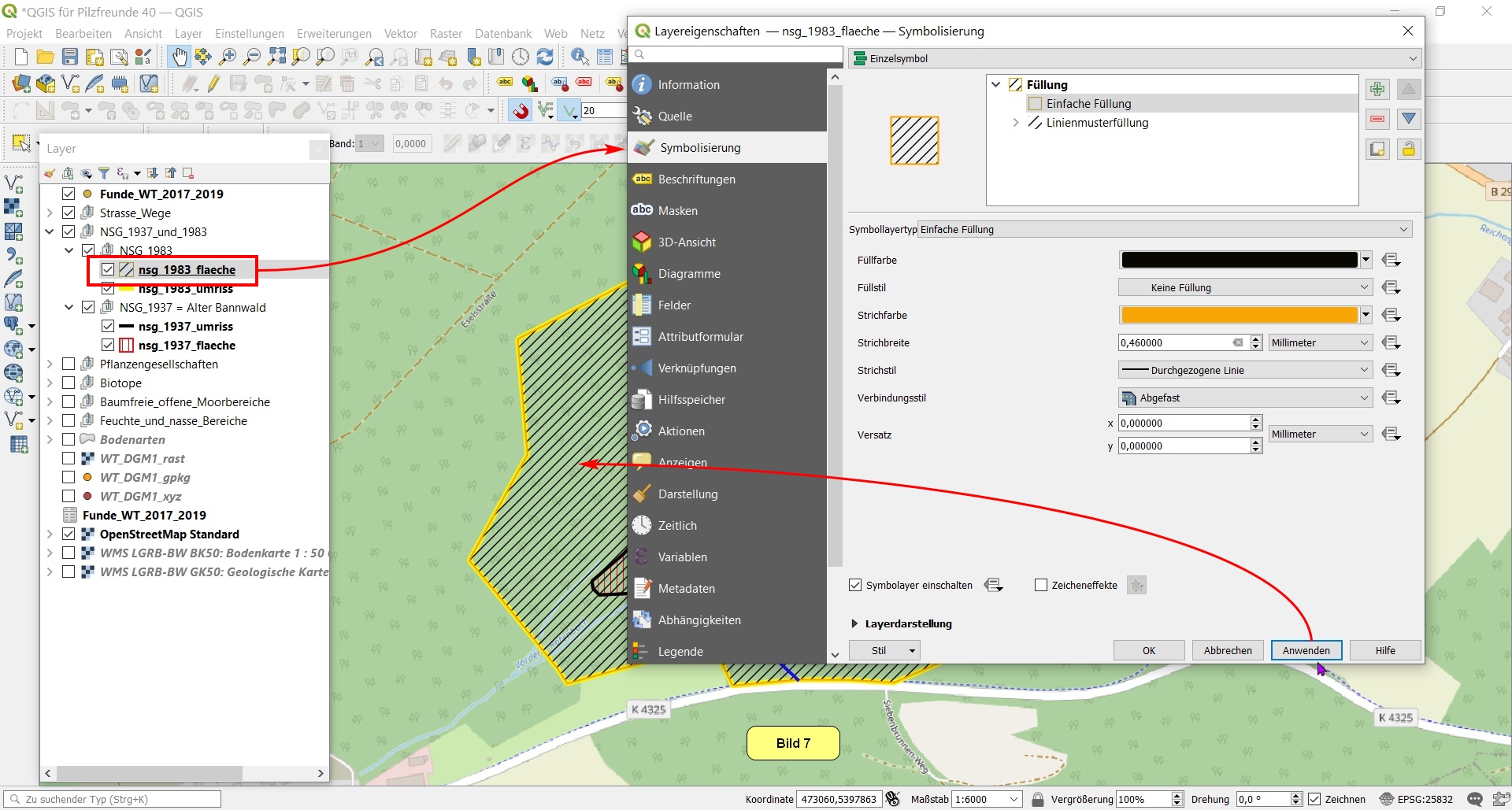

    Mit einem Doppelclick im Layerfenster auf diesen Layer gelangen wir in die Eigenschaften, wo wir die Darstellung optimieren (hier: schräge, schwarze Schraffur):



    2. Differenzfläche nsg_1983 minus nsg_1937 (Werkzeug Differenz)

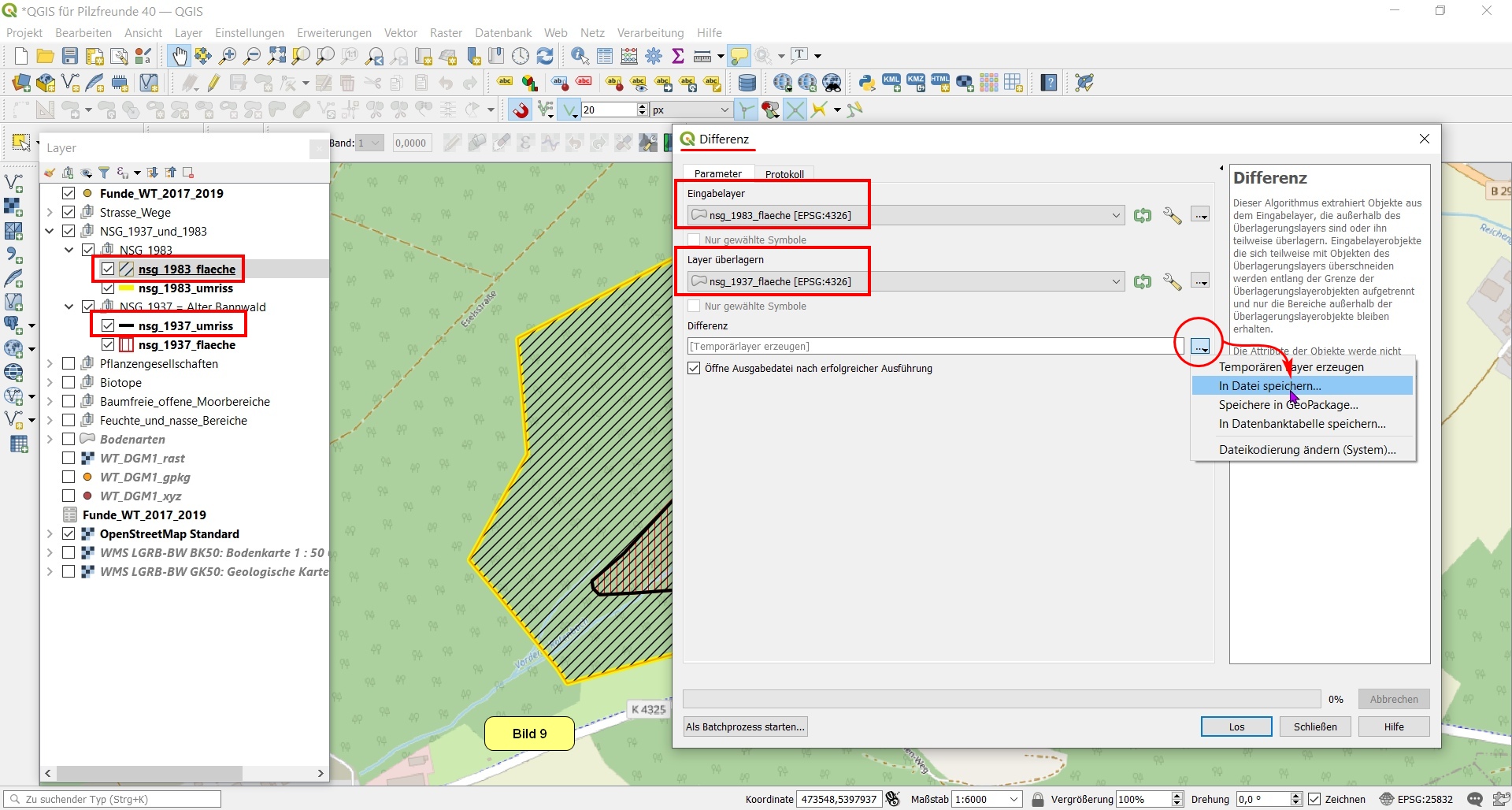

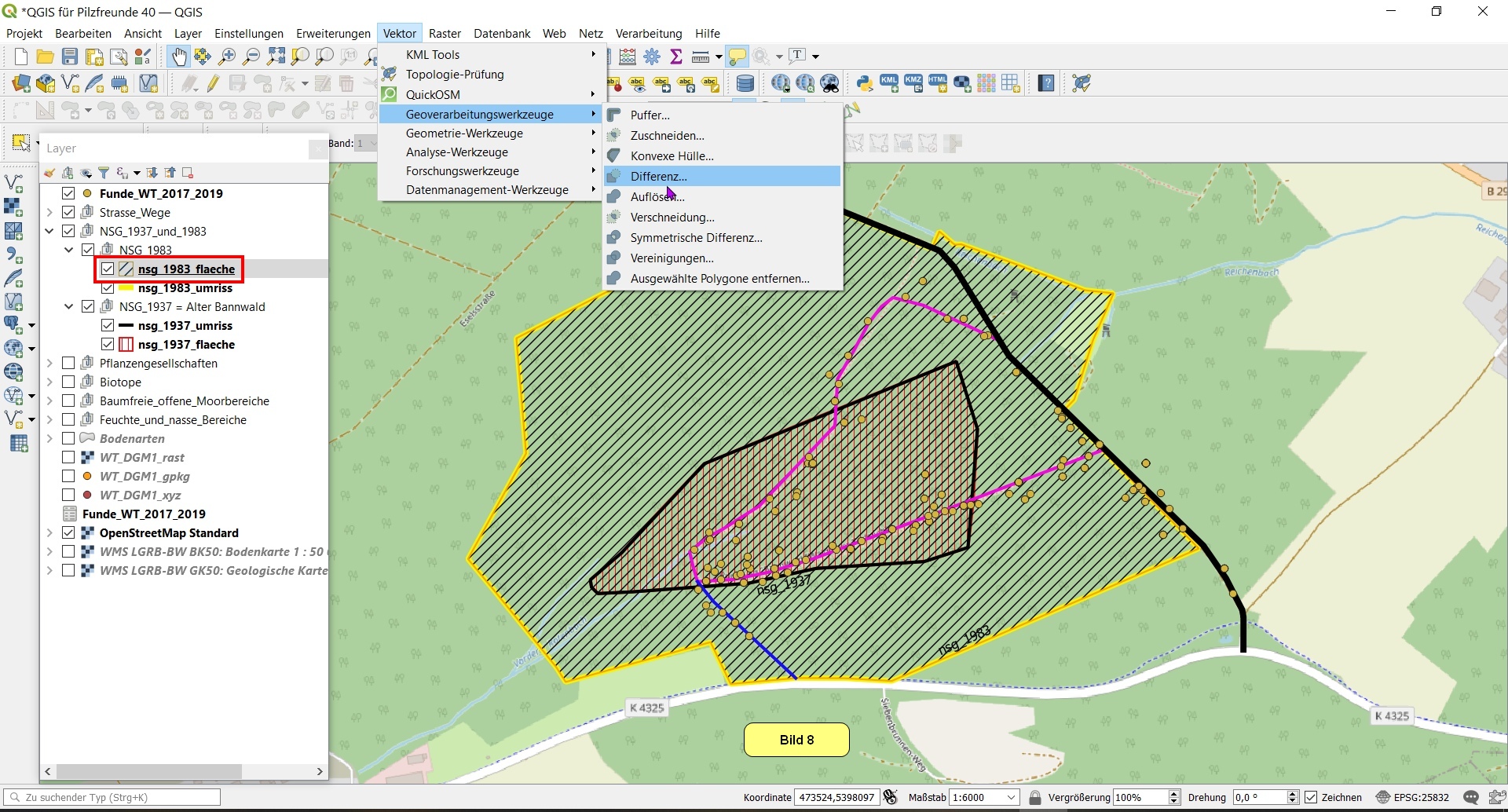

    Nun zur Differenzbildung der beiden Polygone nsg_1983_flaeche minus nsg_1937_flaeche:

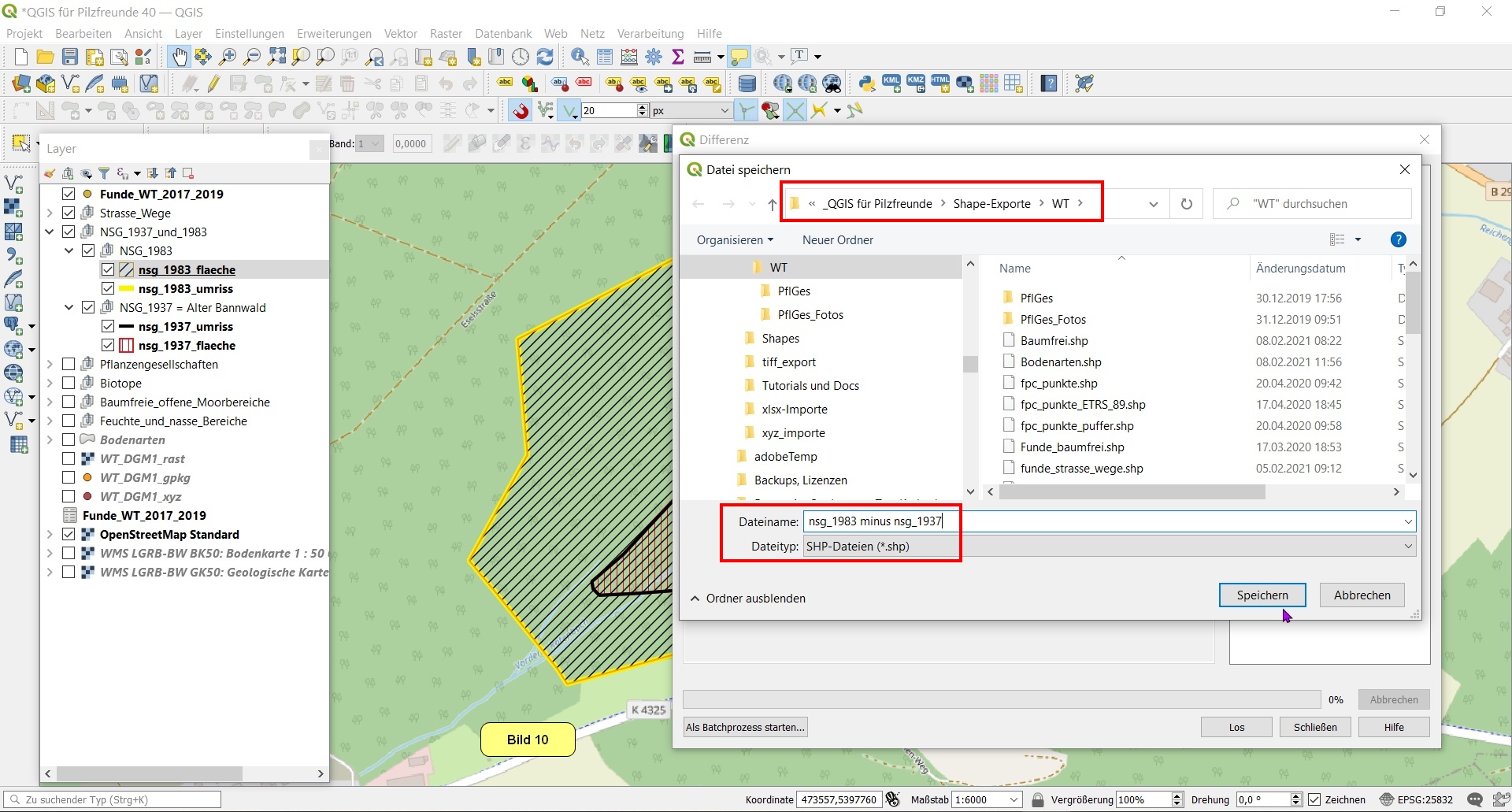

    Das Ergebnis soll wiederum in einem Shapefile abgespeichert werden:

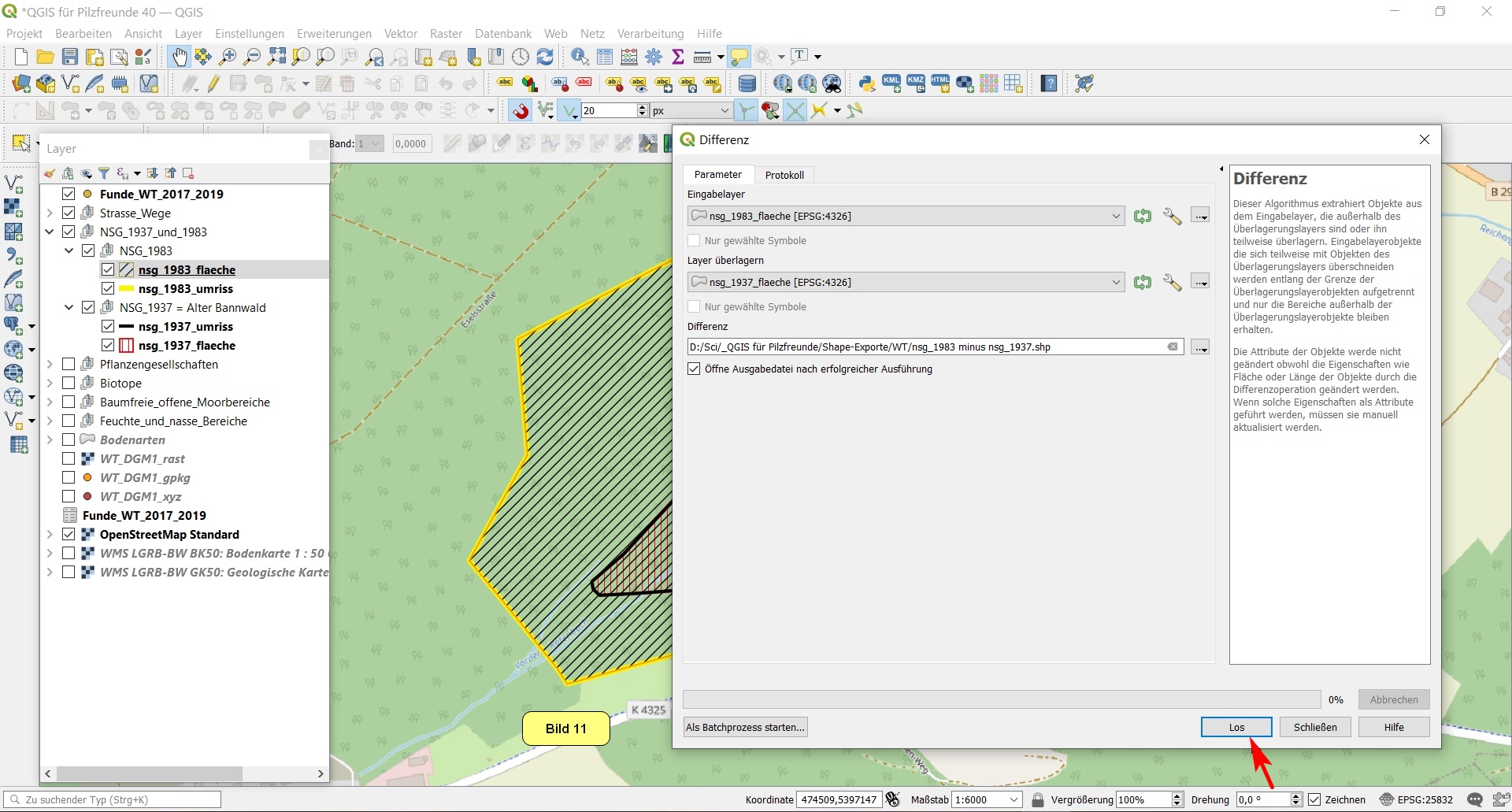

    Nun das Werkzeug starten:

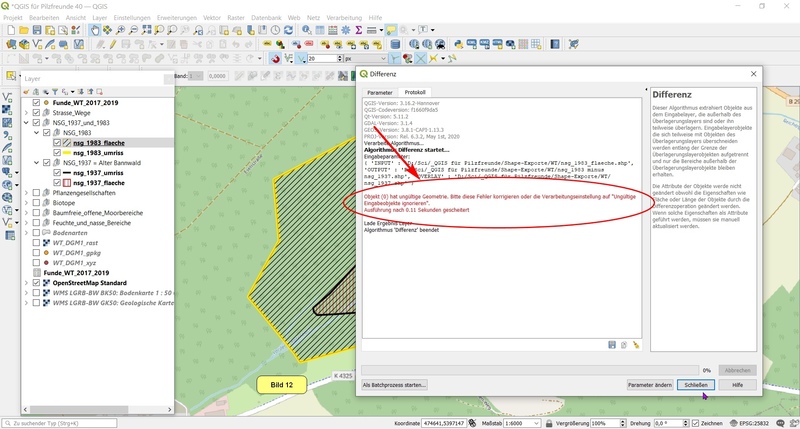

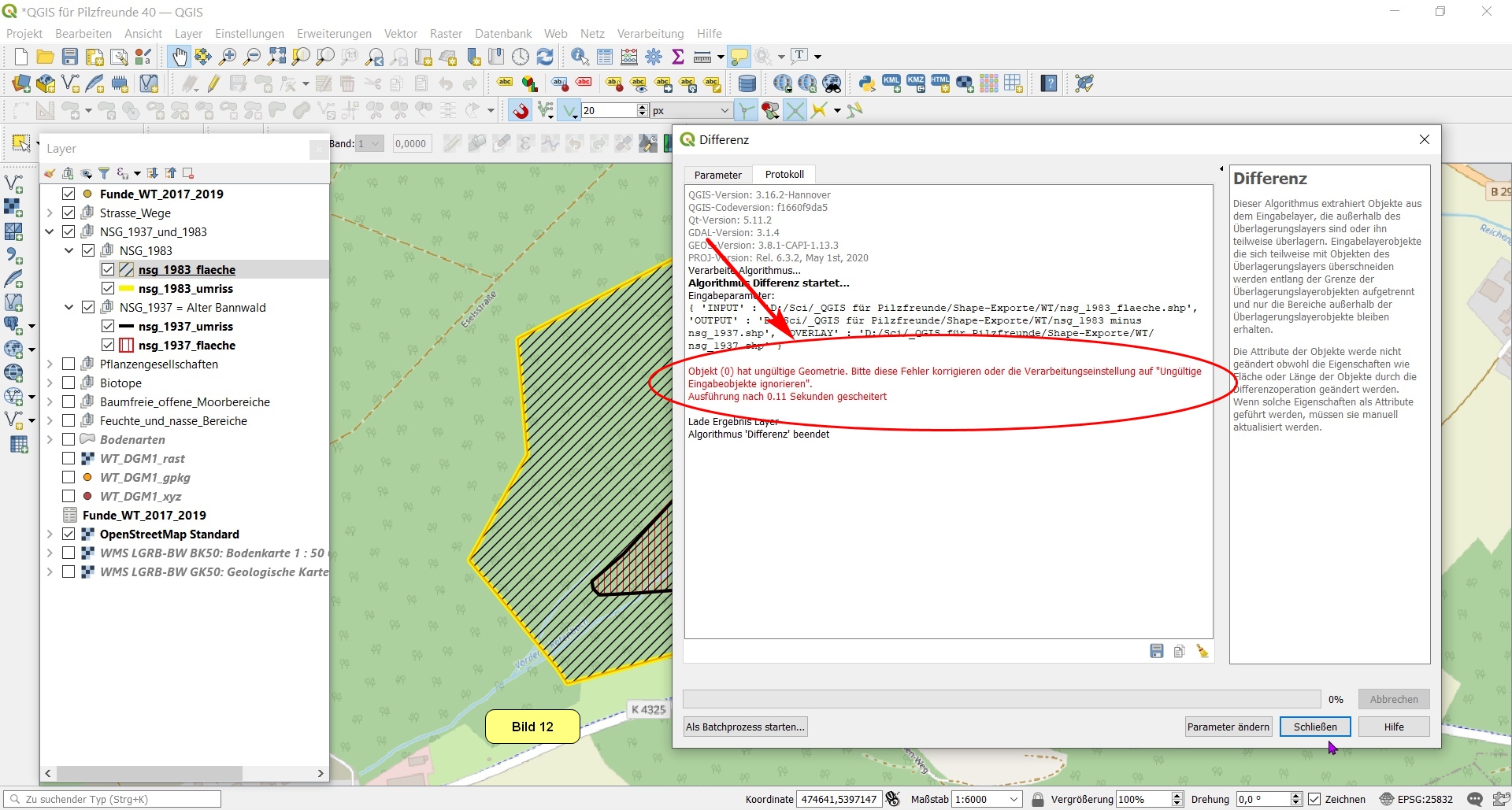

    Oh, wir laufen auf einen Fehler auf:




    3. Fehlerbearbeitung (Werkzeug "Gültigkeit prüfen")


    Anscheinend ist die Topologie einer der beiden Flächen fehlerhaft.

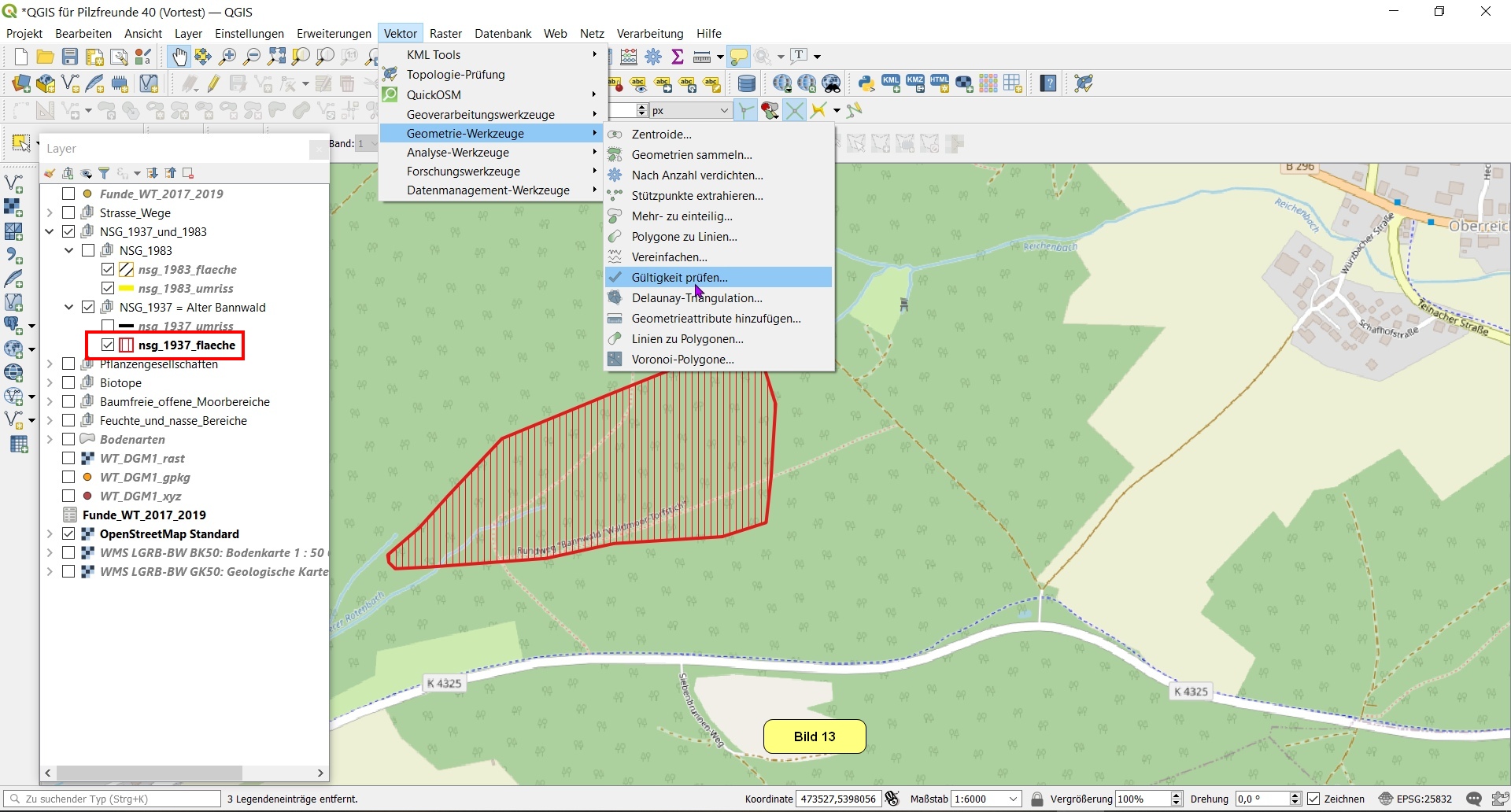

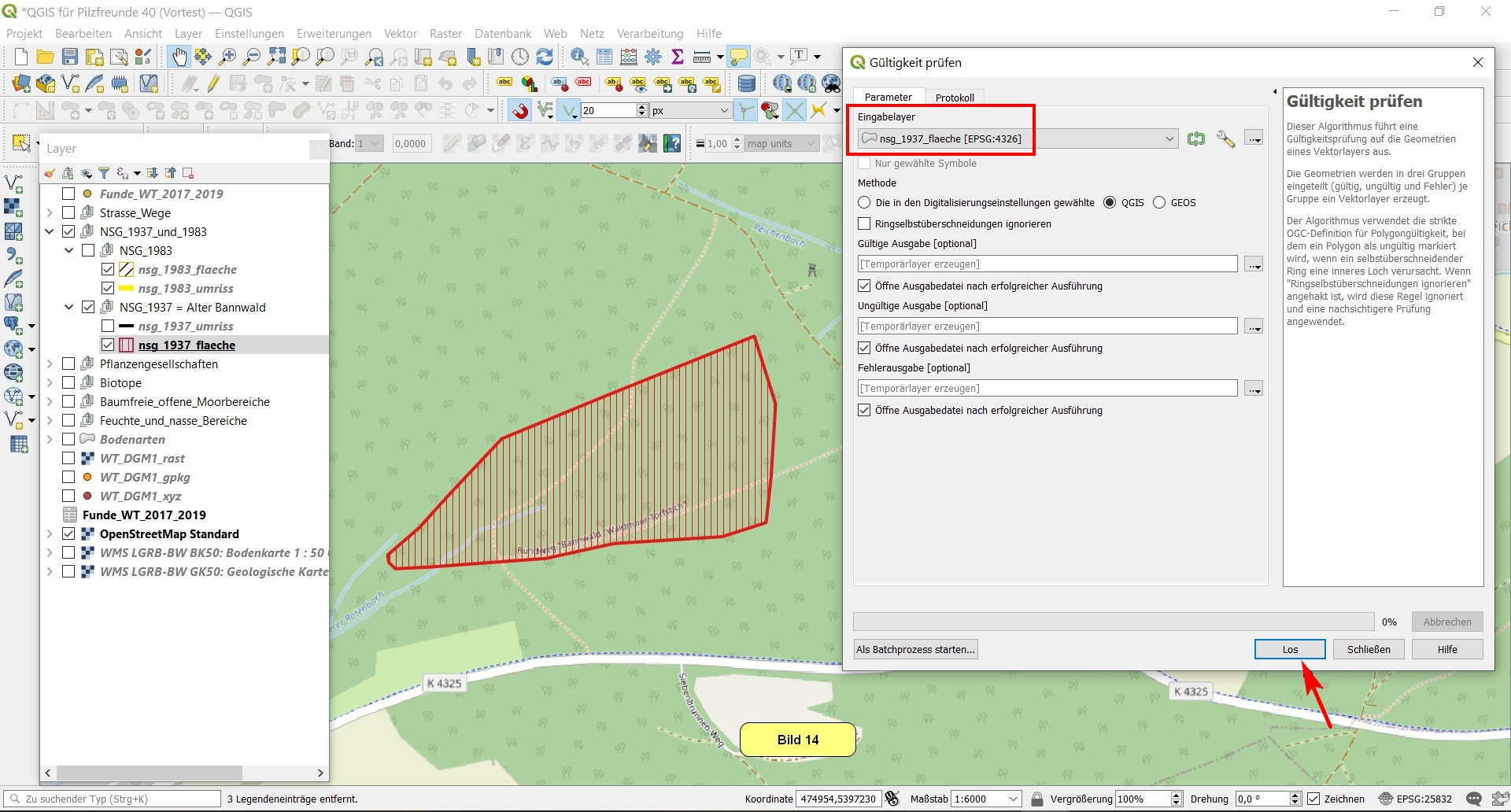

    Probeweise wollen wir erst einmal nsg_1937_flaeche untersuchen. Dazu aktivieren wir diese Fläche im Layerfenster und starten das Geometriewerkzeug Gültigkeit prüfen:

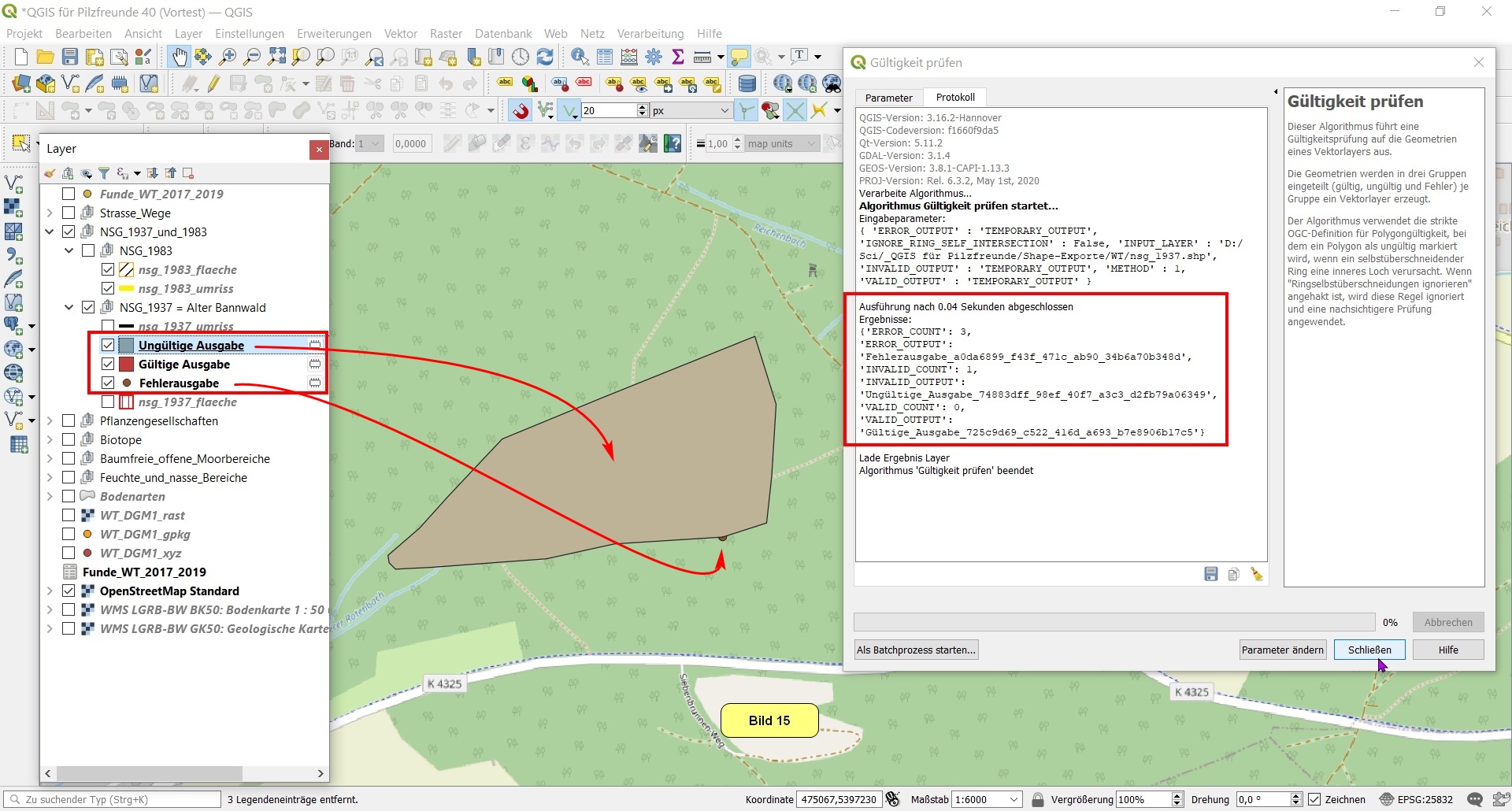

    Bild 15 zeigt das Diagnoseergebnis im rot umrandeten Rechteck. Drei Fehler werden angegeben. Außerdem sind drei Ergebnislayer (Ungültige Ausgabe, Gültige Ausgabe, Fehlerausgabe) erzeugt worden:

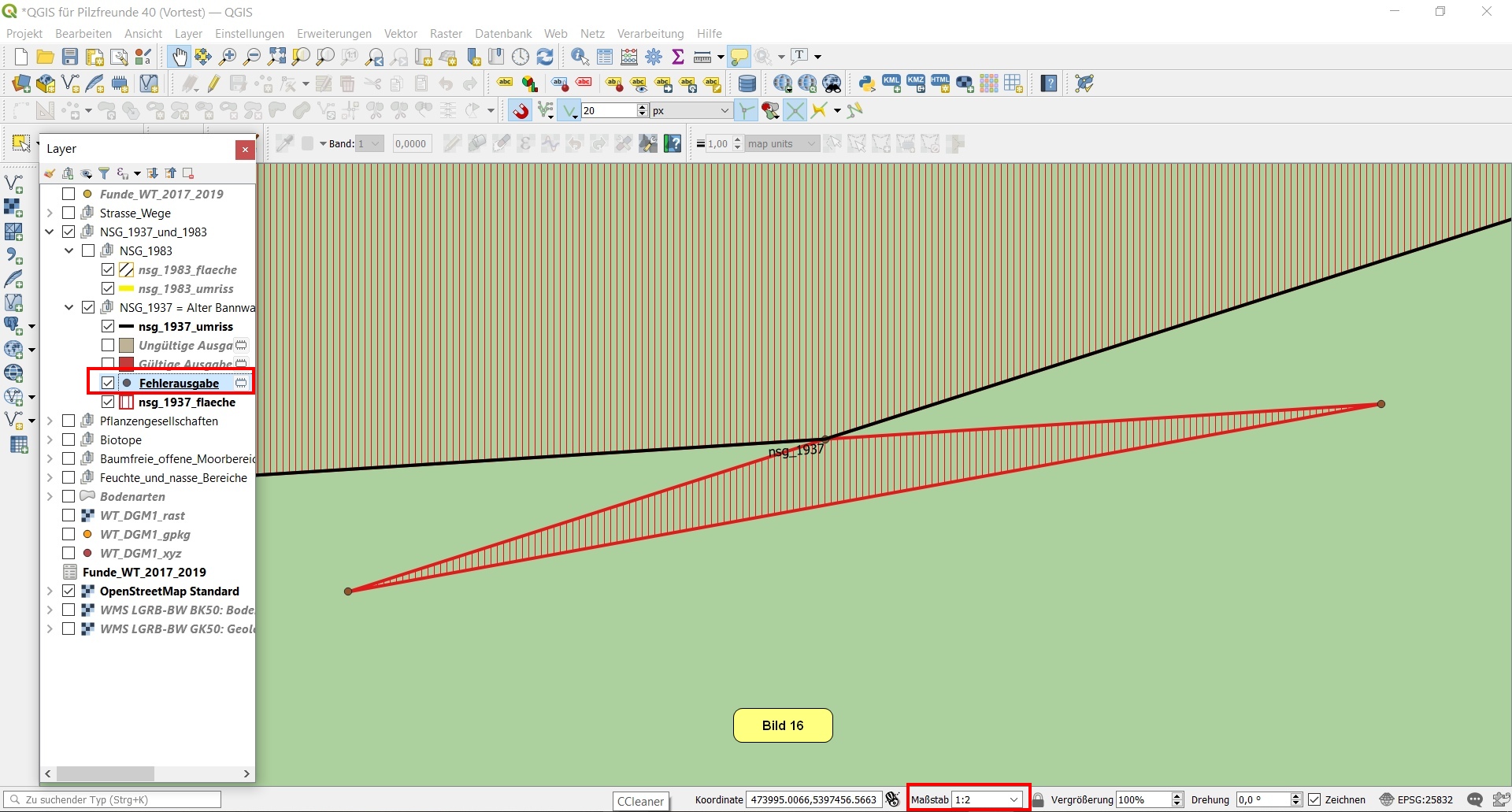

    Im Layerfenster lassen wir nur die Layer Fehlerausgabe und nsg_1937_flaeche anzeigen und selektieren Fehlerausgabe. Wenn wir nun via Rechtsclick auf Fehlerausgabe die Funktion Auf den Layer zoomen starten, ergibt sich Bild 16. Es handelt sich um das sehr stark herausvergrößerte Detail des Geometriefehlers von nsg_1937_flaeche.

    ► Wir haben es an dieser Stelle mit einem sich überkreuzenden Polygon zu tun, was nicht erlaubt ist und bereinigt werden muss!

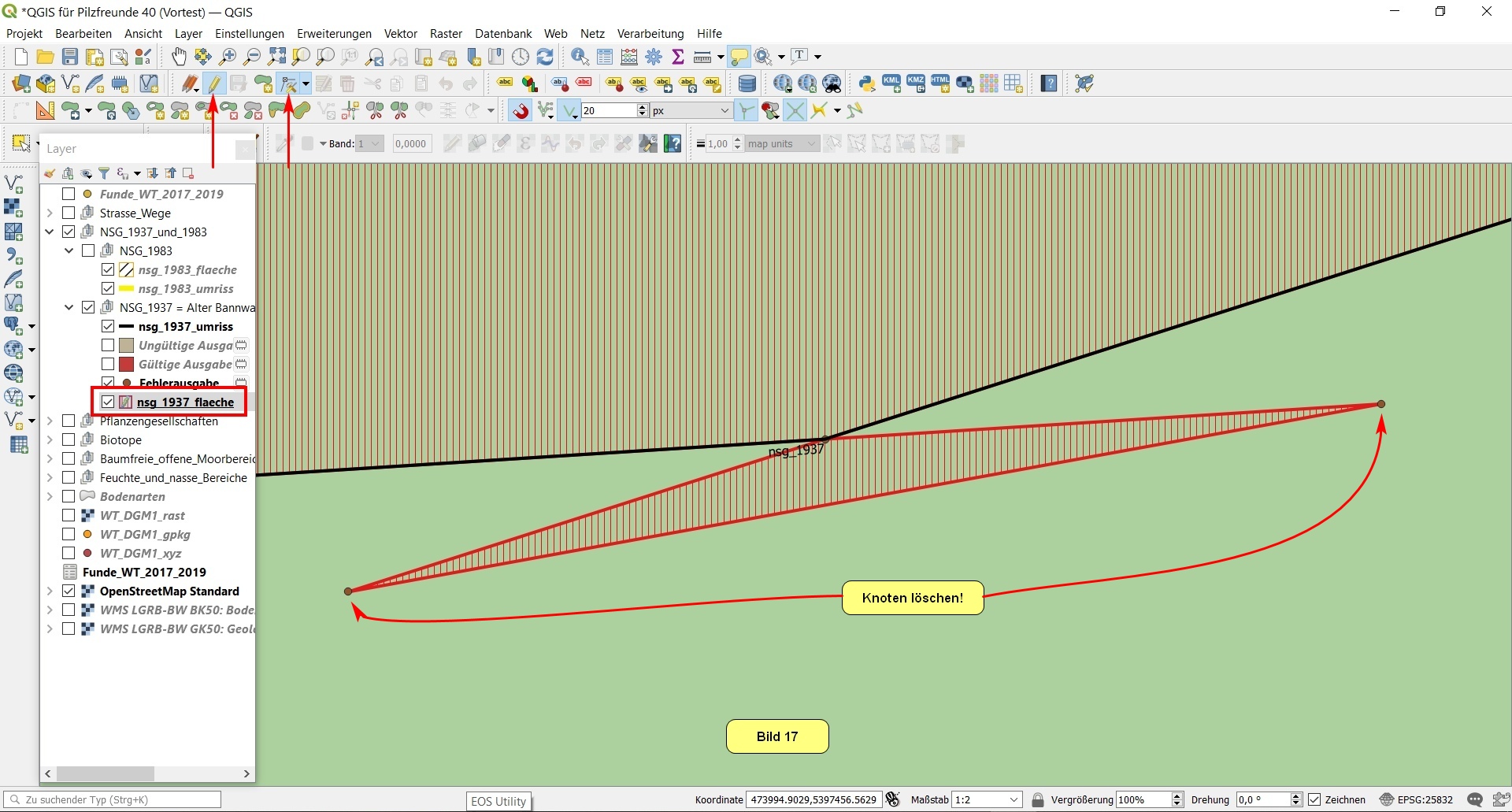

    Zwecks Fehlerbereinigung aktivieren wir im Layerfenster nsg_1937_flaeche, schalten den Editiermodus ein und aktivieren das Knotenwerkzeug. Nun werden die beiden außenliegenden Knoten gelöscht, das Editierergebnis gespeichert und der Editiermodus wieder verlassen.

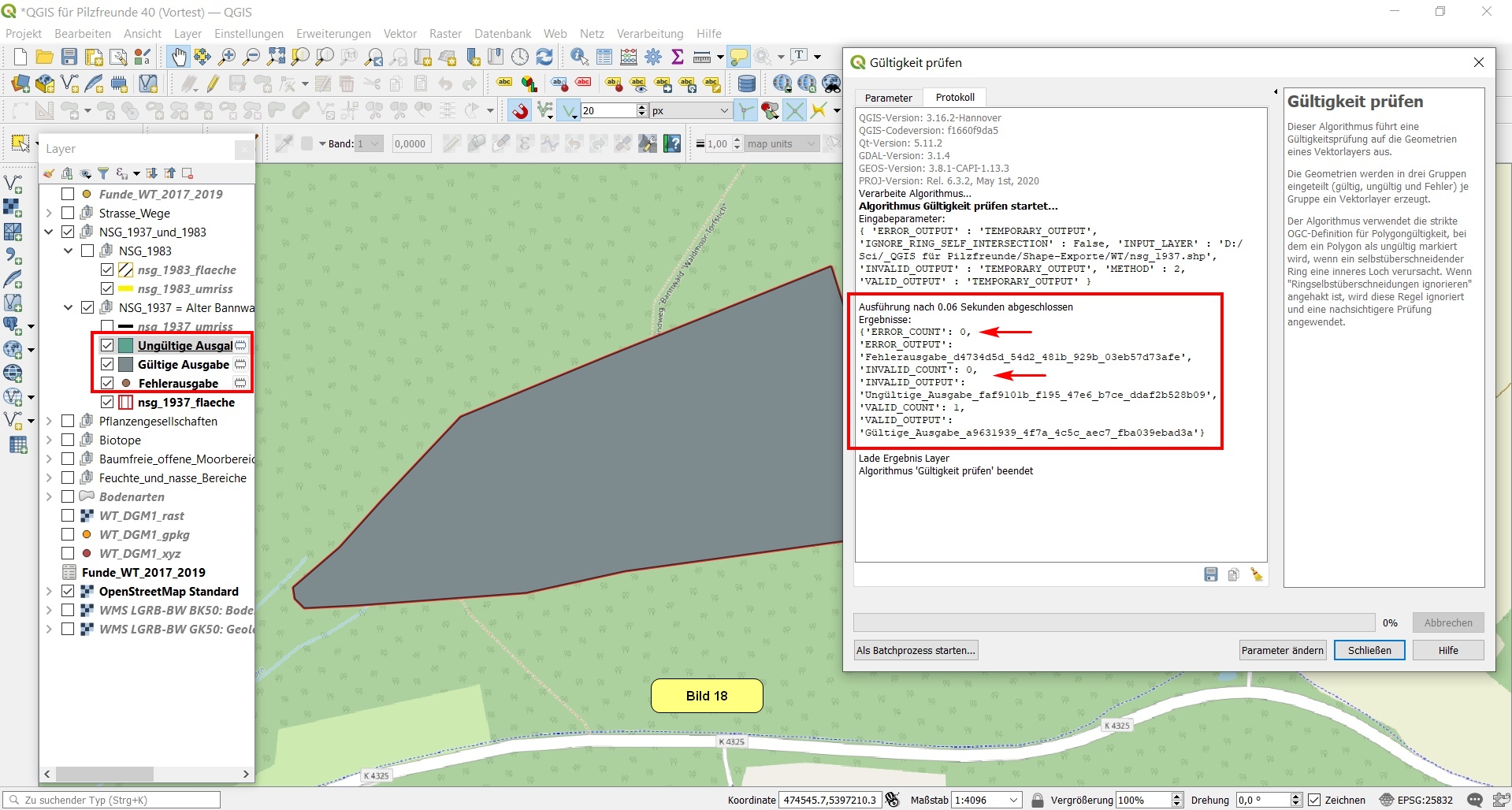

    Eine erneute Gültigkeitsprüfung ergibt null Fehler.

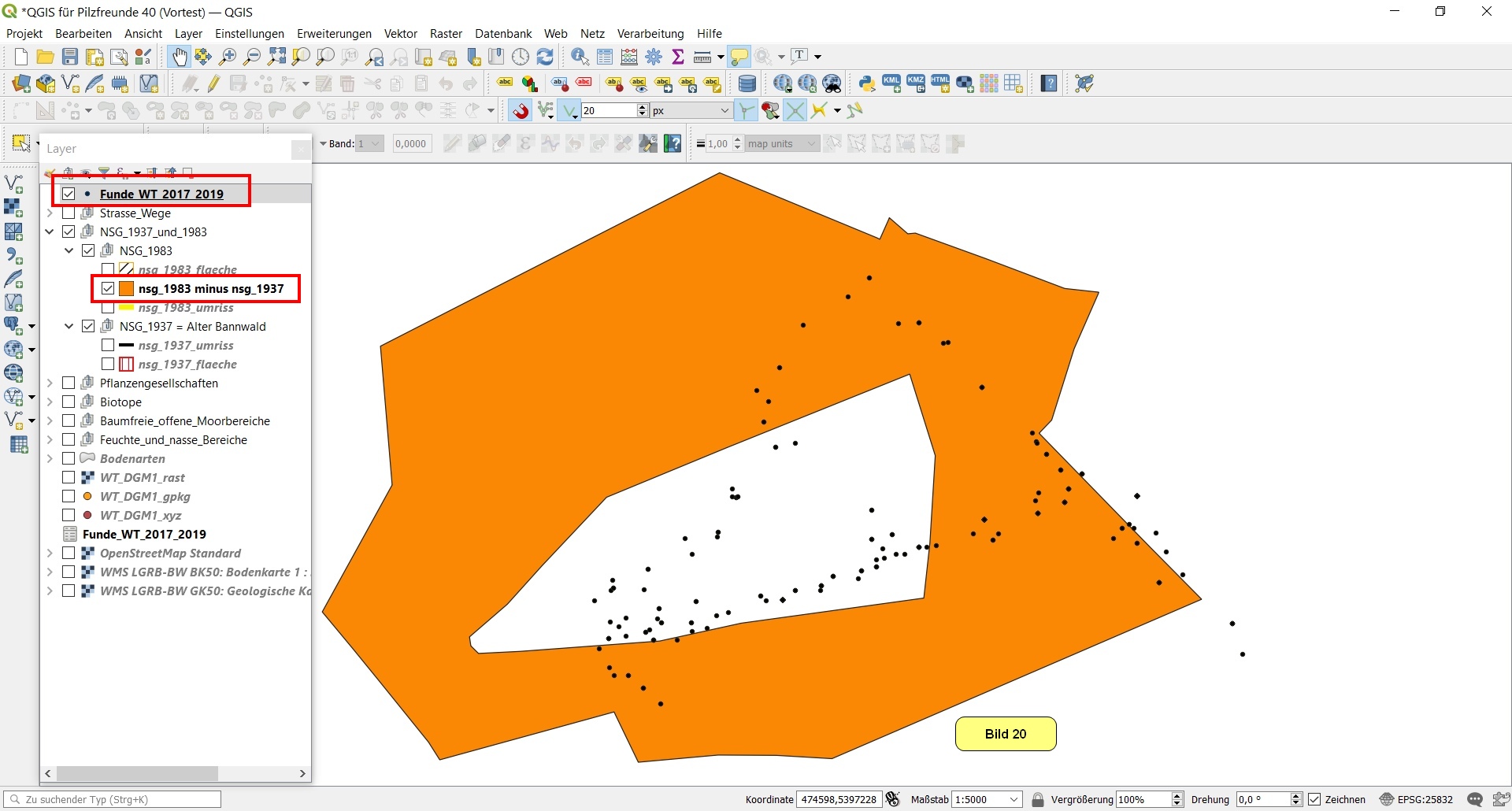

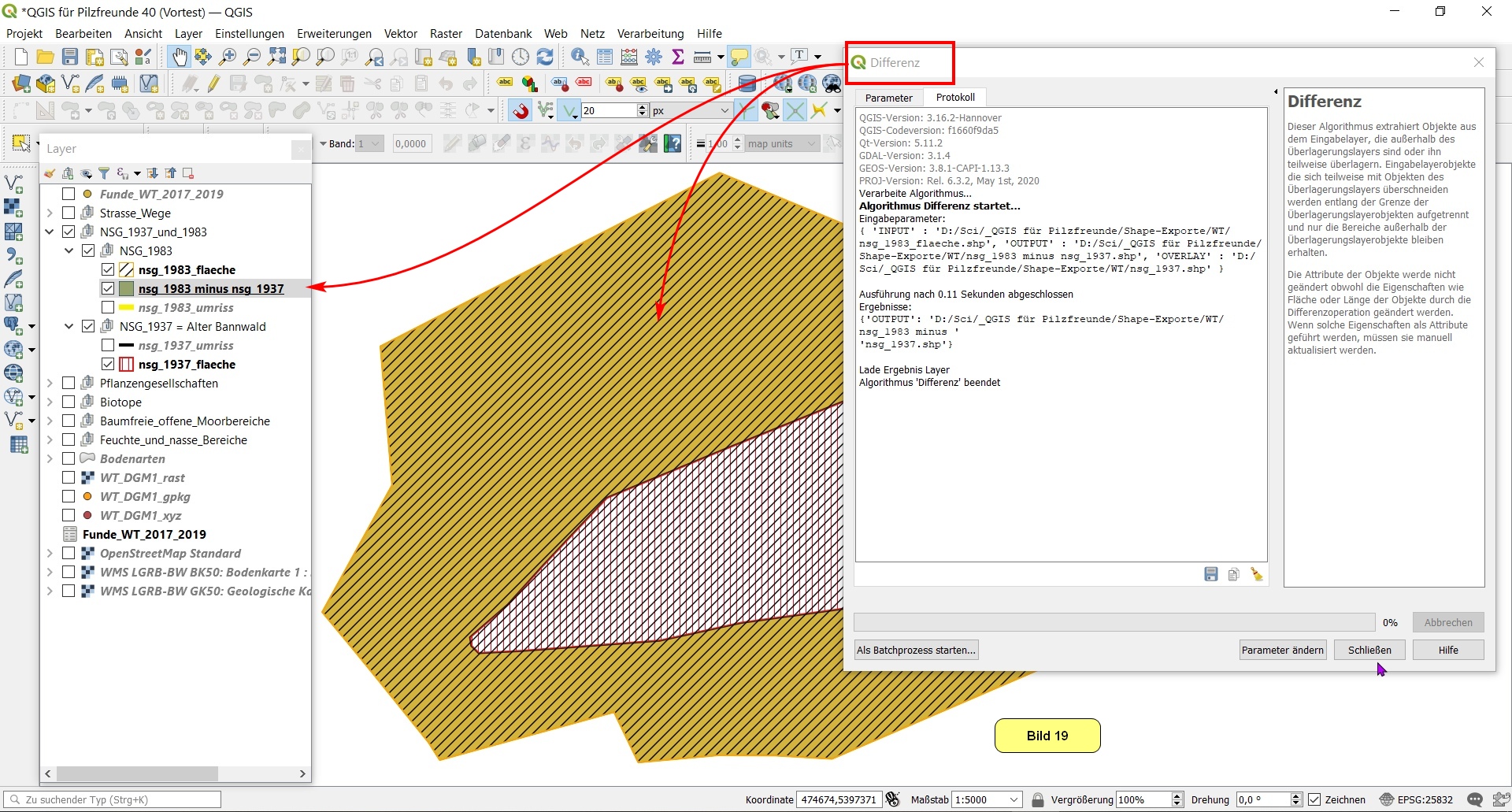

    In der Hoffnung, dass dies der einzige Fehler war, starten wir die Differenzbildung erneut. Diesmal läuft sie fehlerfrei durch, und wir erhalten die Differenzfläche nsg_1983_minus_1937:

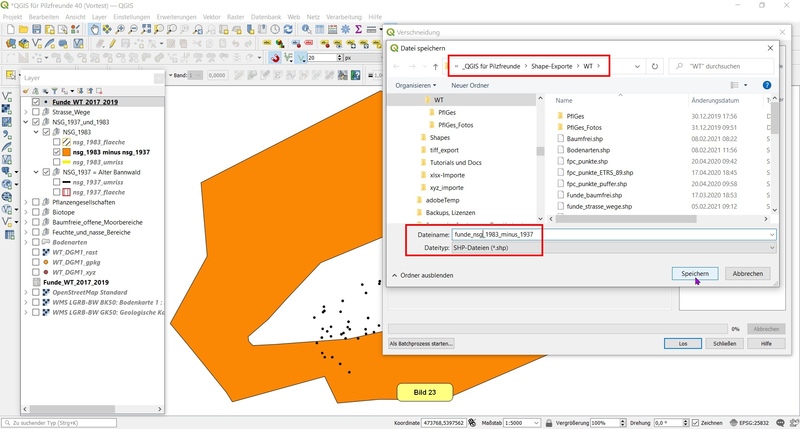

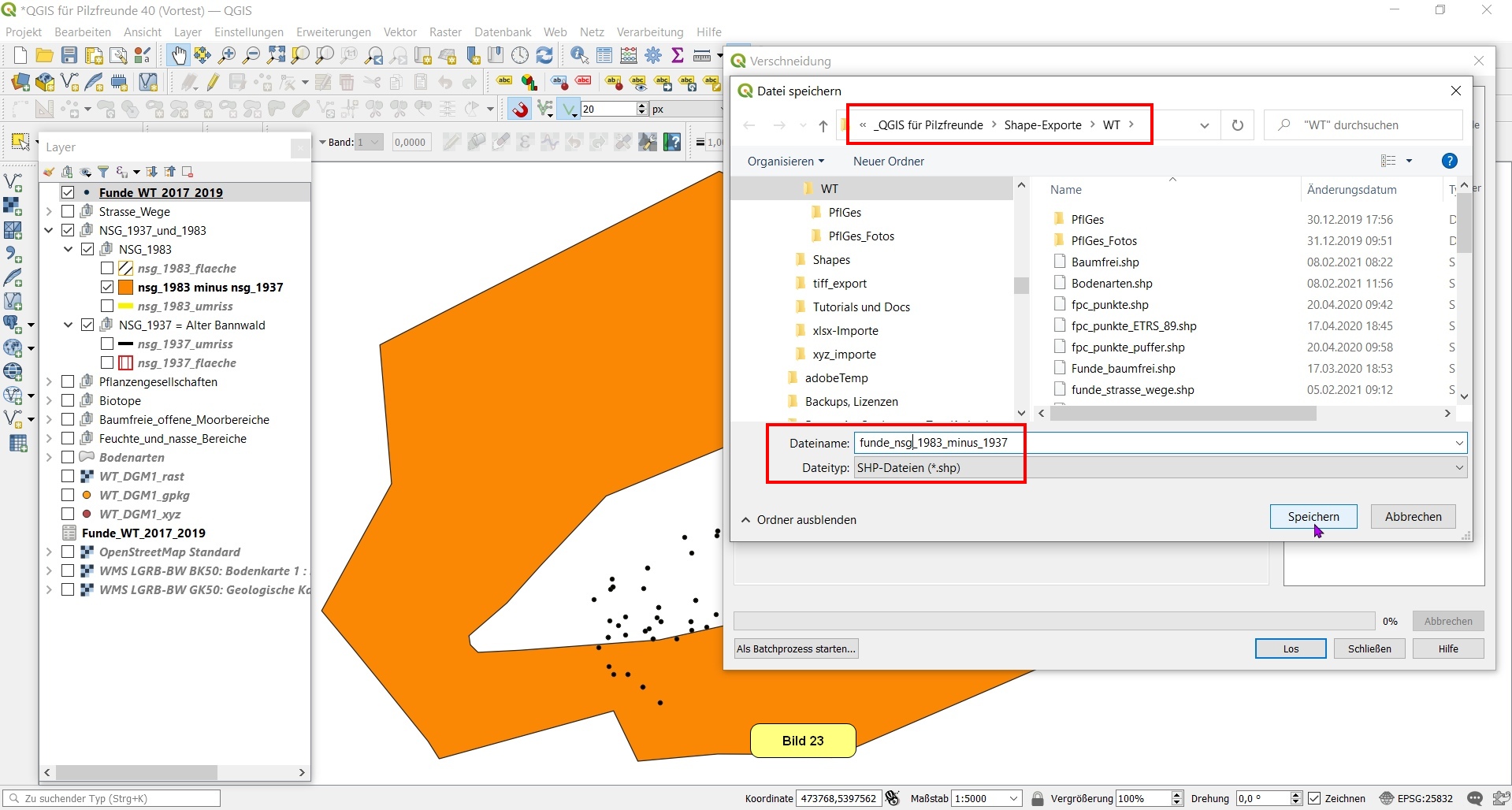

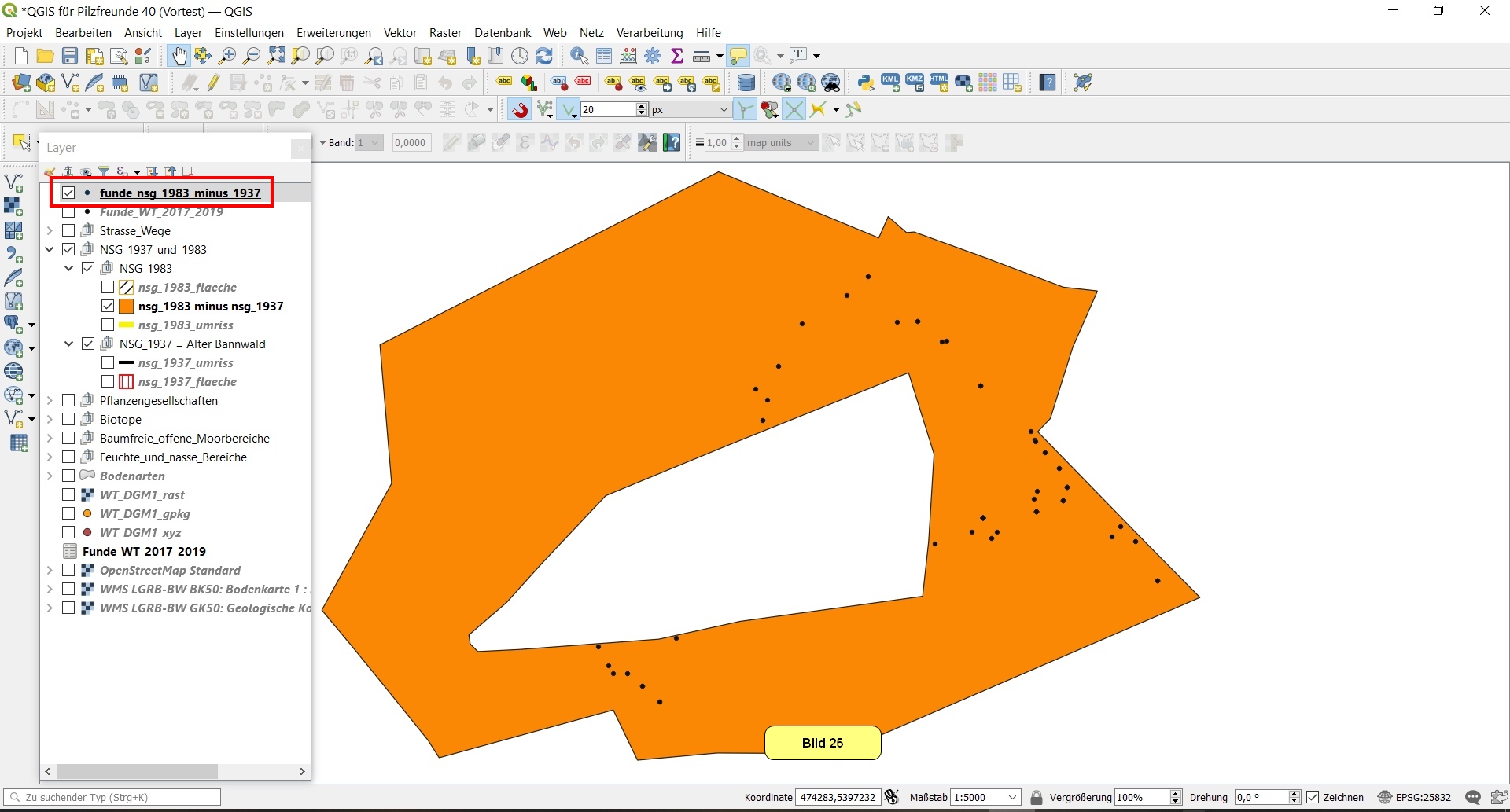

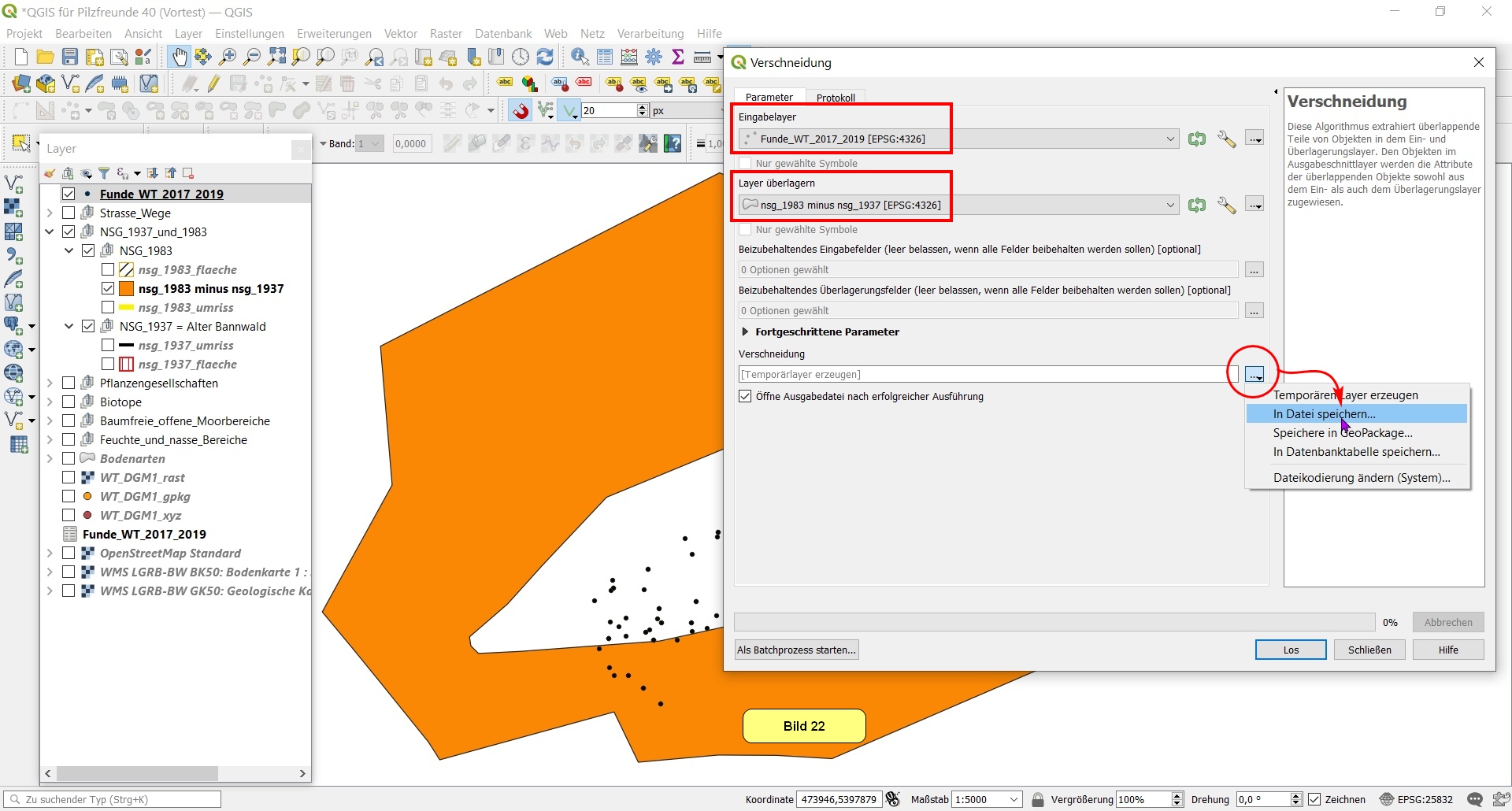

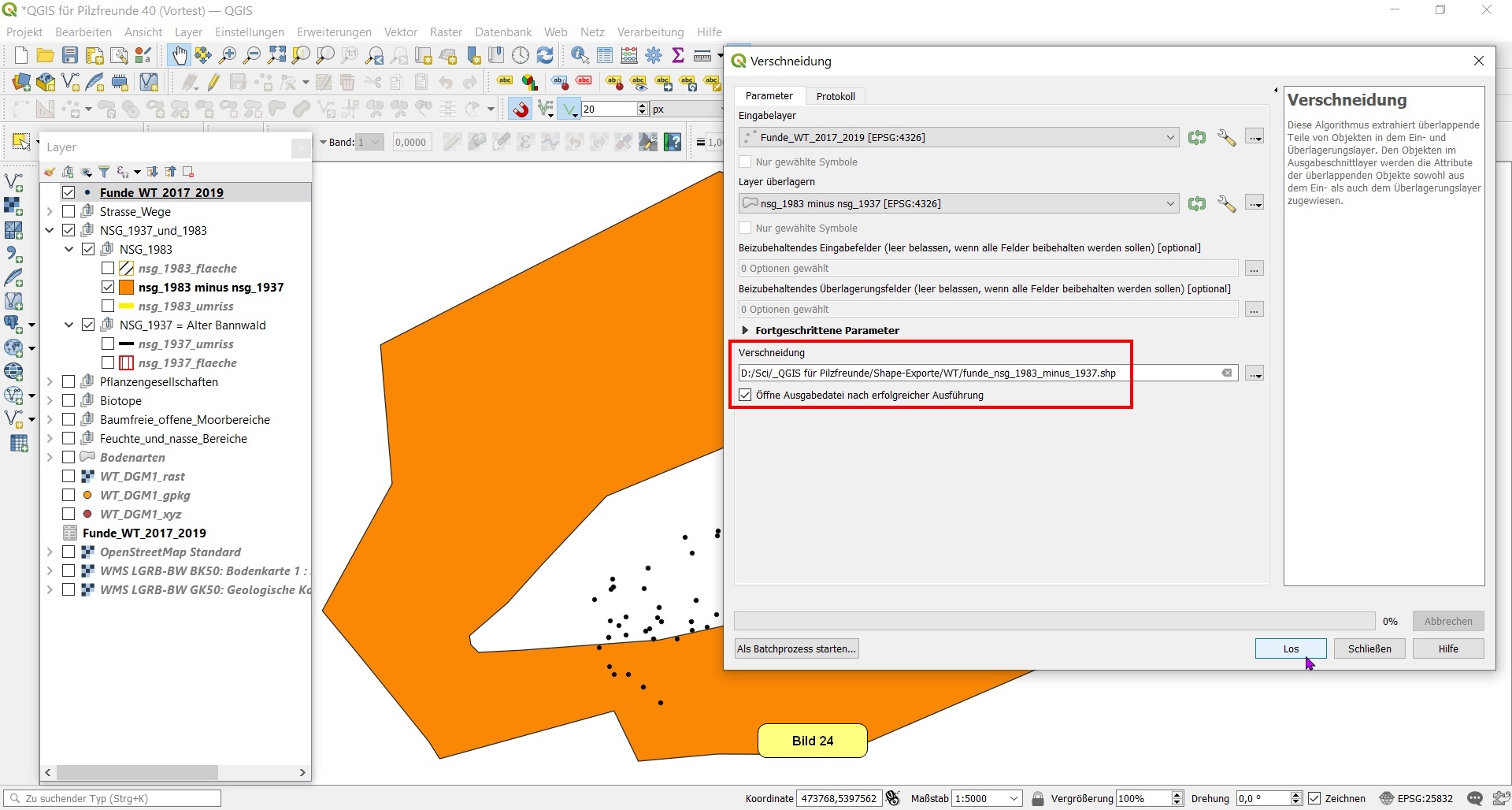

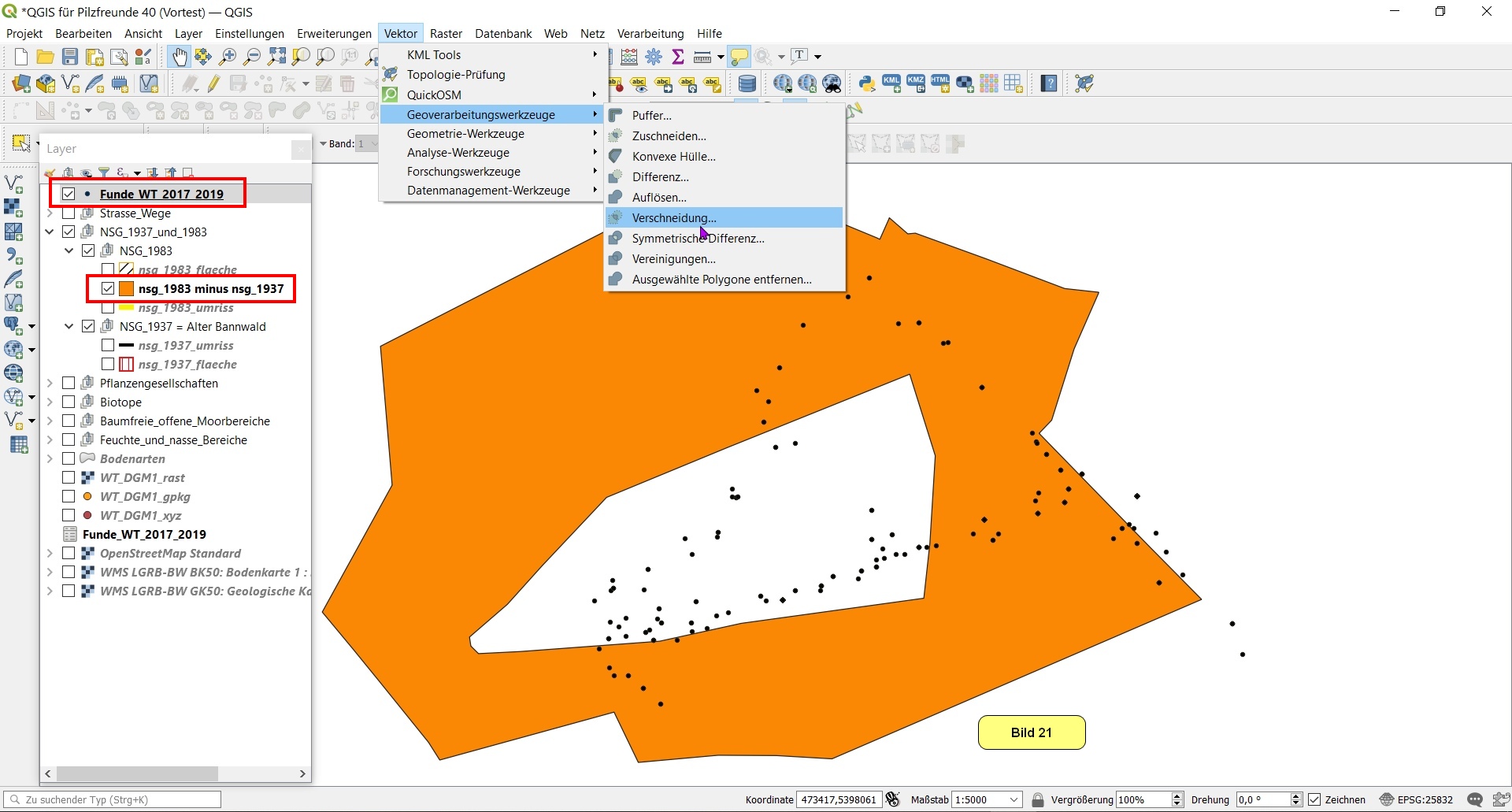

    4. Pilzfunde auf der Differenzfläche generieren (Werkzeug Verschneidung)


    Die Vorgehensweise für diesen und die beiden folgenden Abschnitte wird in Teil 39 eingehend beschrieben. Daher hier kommentarlos nur die Bilder:

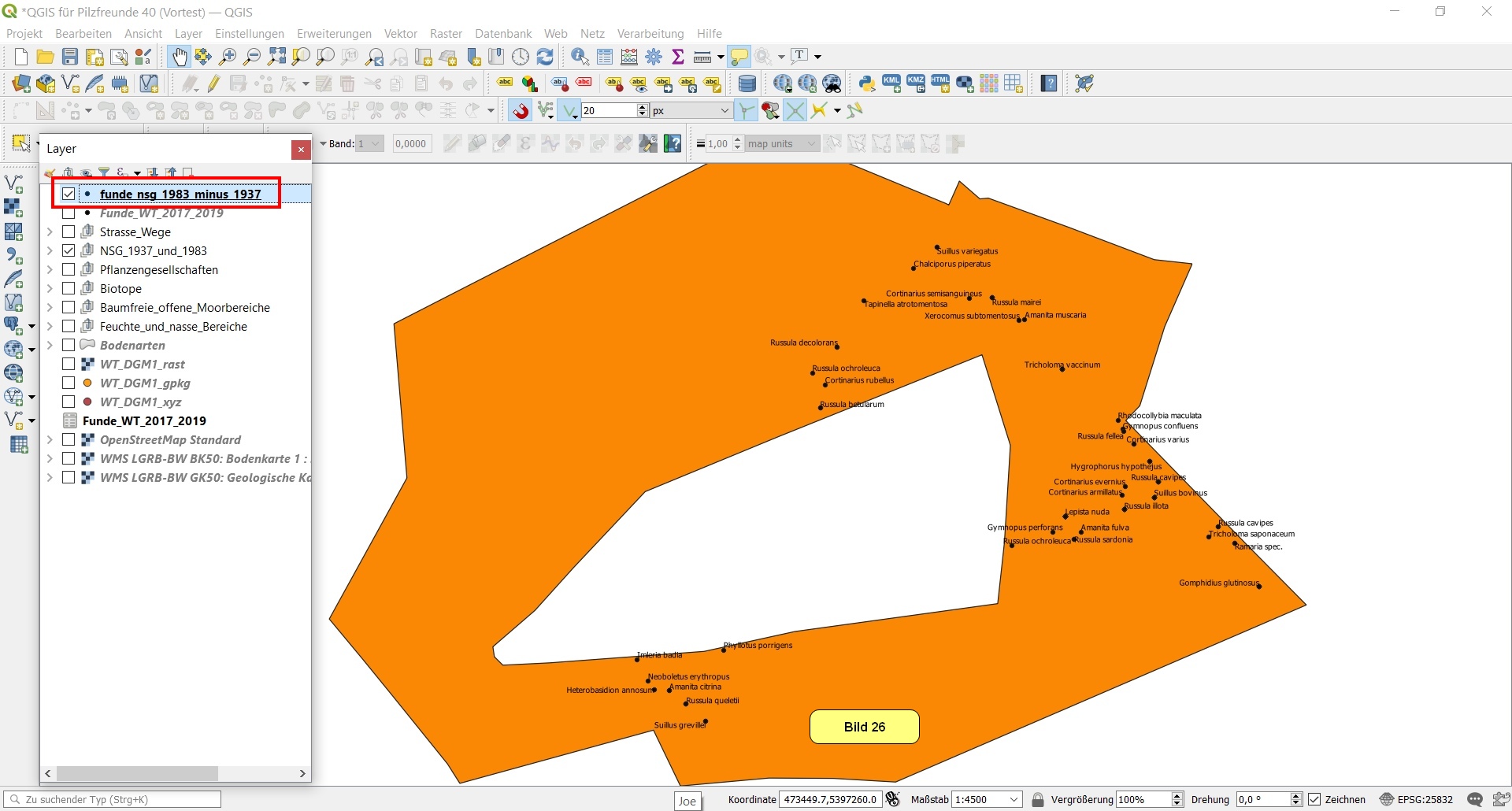

    5. Beschriftung des Verschneidungs-Ergebnisses


    Auch hier nur die Bilder:

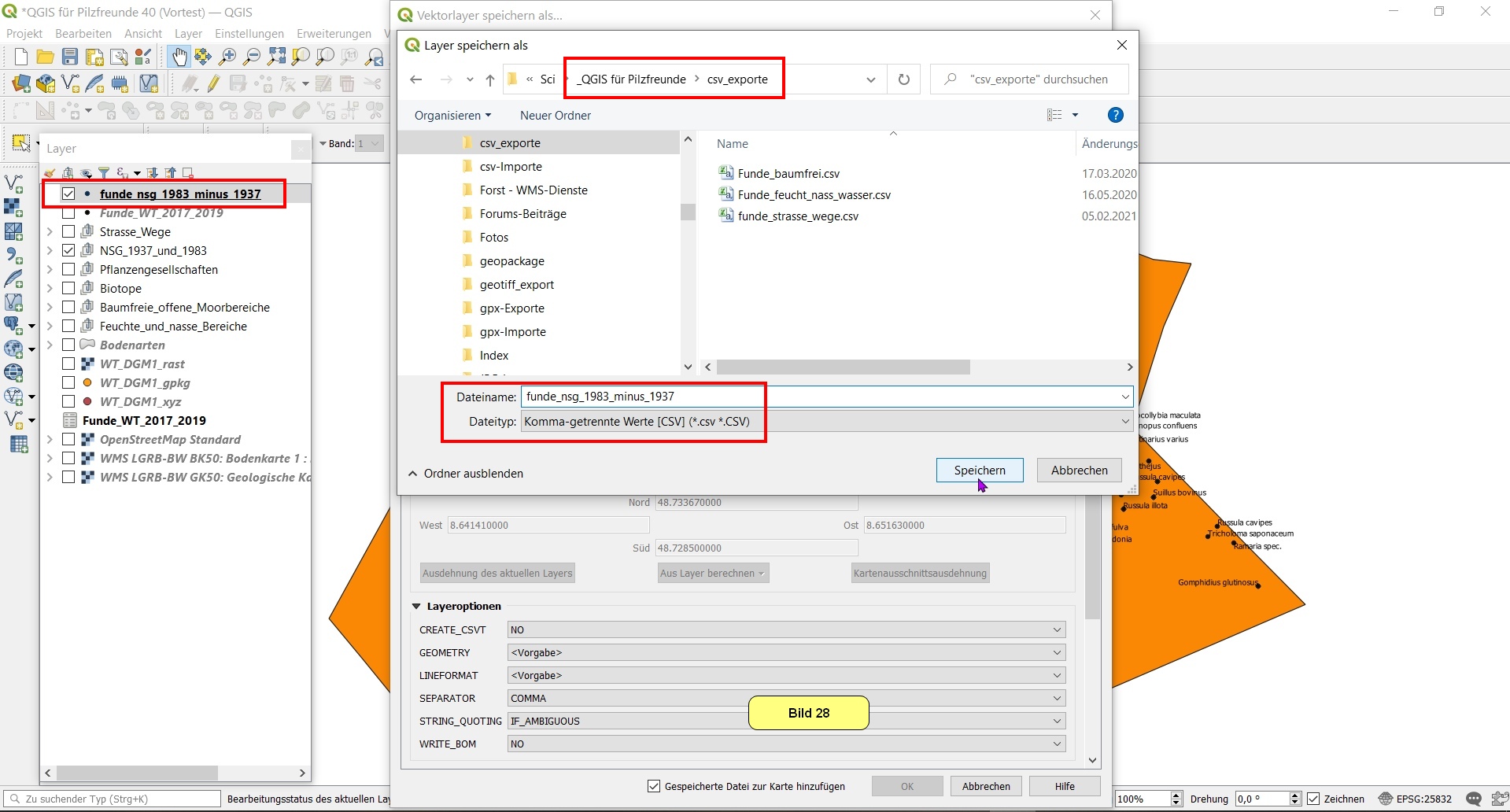

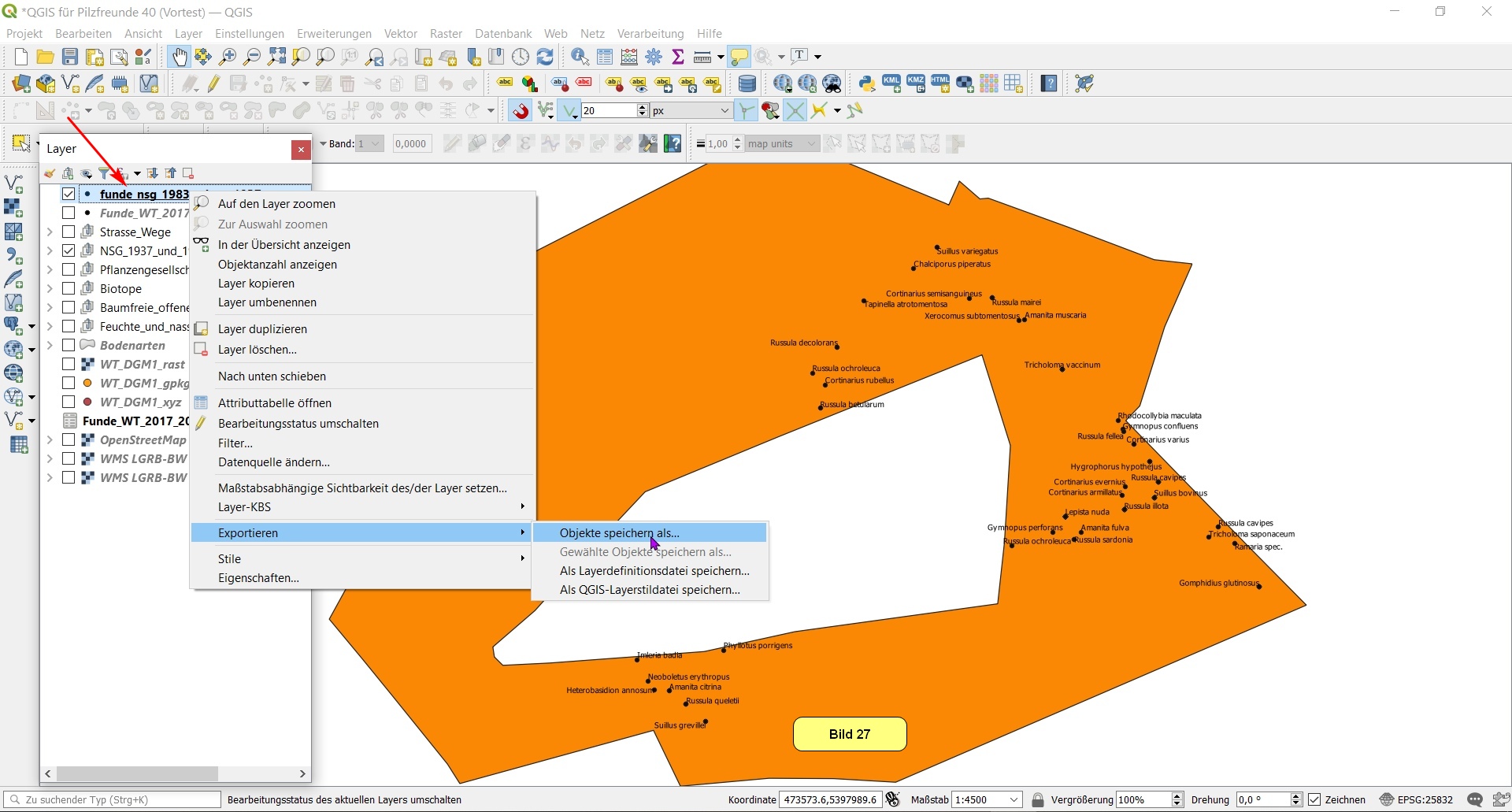

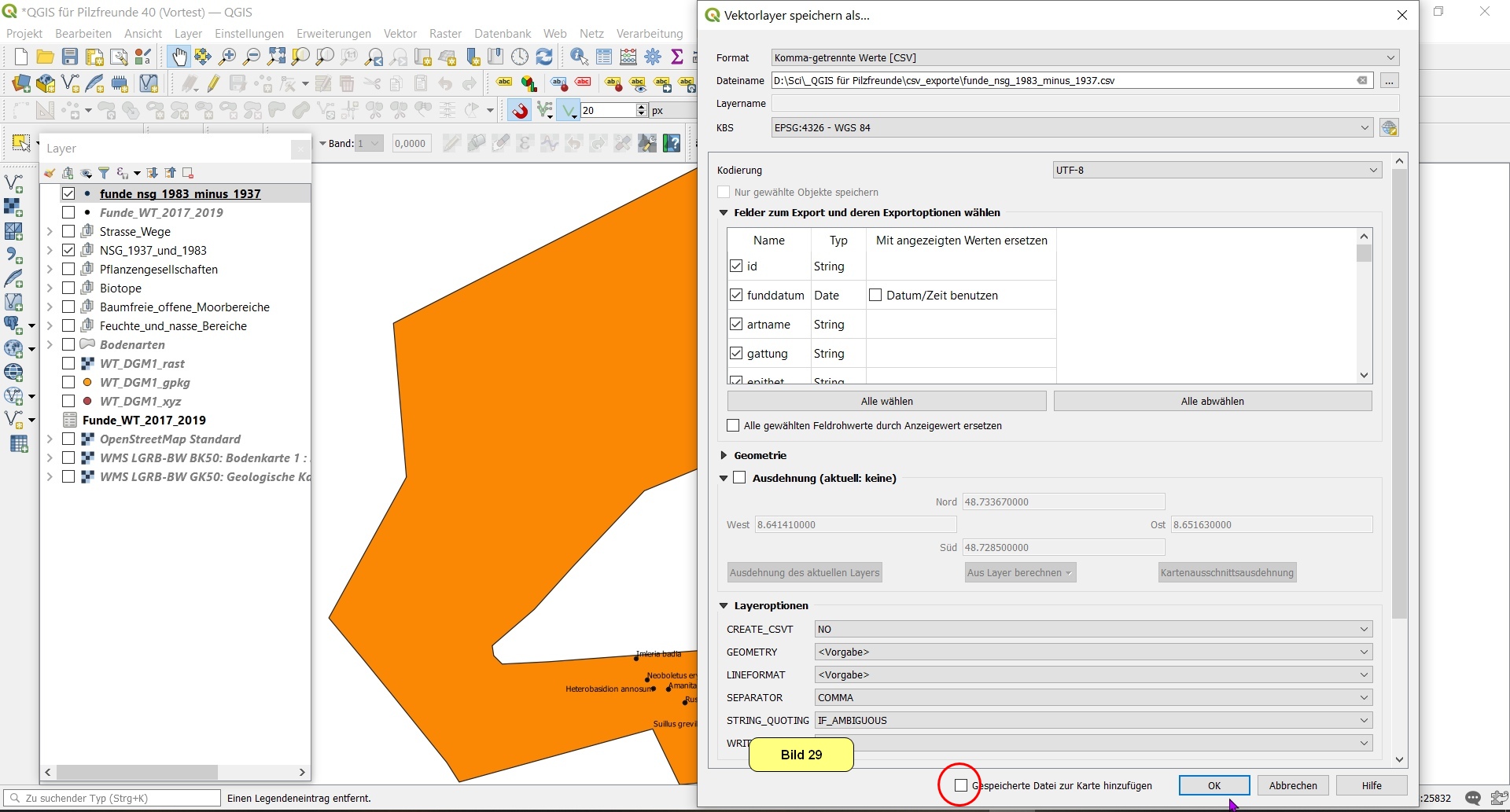

    6. csv-Export des Ergebnisses


    Und auch hier nur die Bilder:

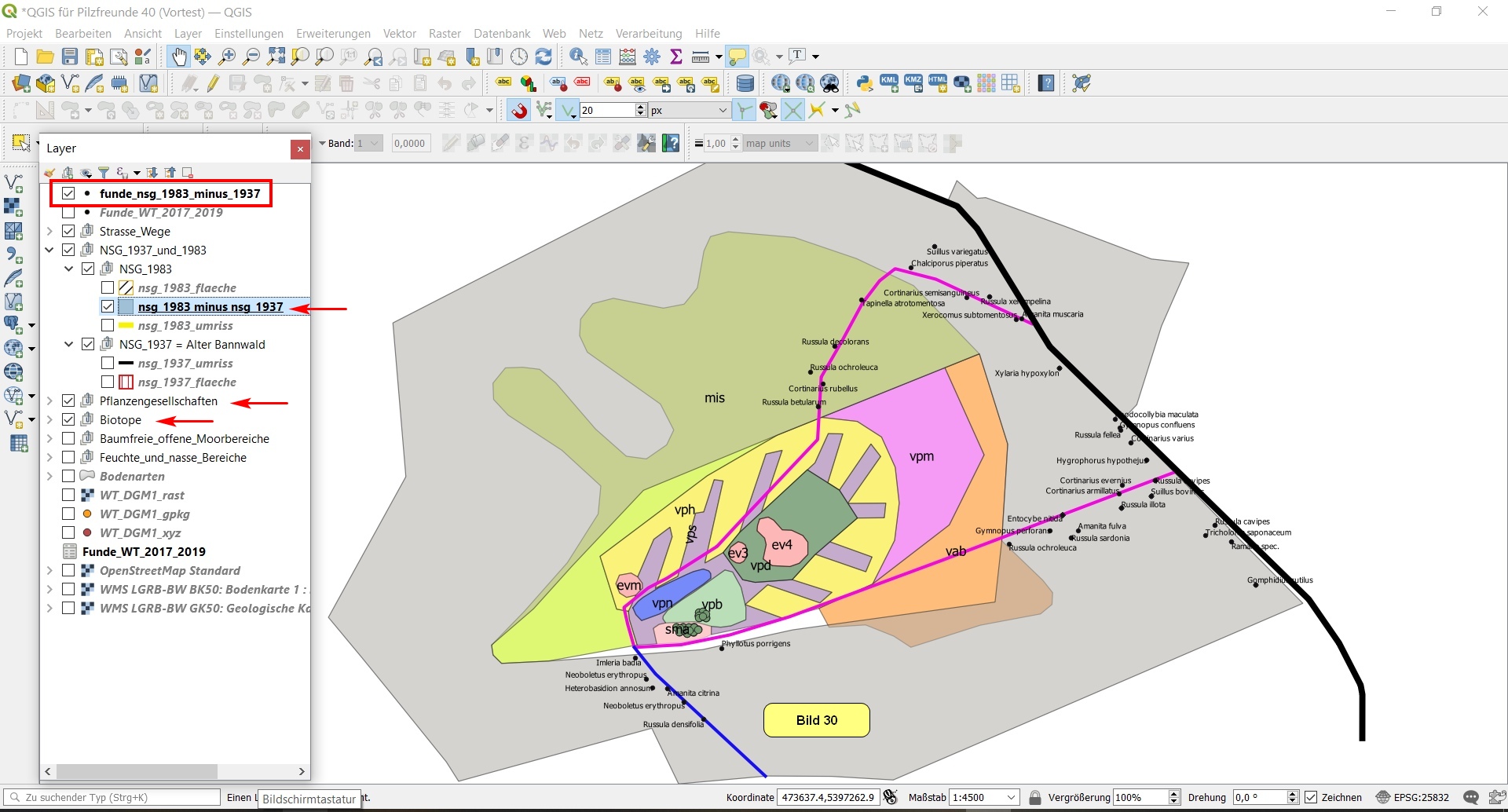

    Zum Schluss blende ich hier noch die Straße, die Wege, Pflanzengesellschaften und Biotope ein:




    Wichtige Notizen

    • Die Fehlerdiagnose von nsg_1937_flaeche hätte man alternativ mit Hilfe des Plugins Topologie-Prüfung durchführen können. Siehe dazu auch Teil 36, wo auf dieses Plugin kurz eingegangen wird.
    • In diesem Teil wird an mehreren Stellen ein Ergebnis als Shapefile abgespeichert. Es gibt noch eine elegantere, mächtigere Lösung, indem man in ein sogen. Geopackage abspeichert.


    Das wär's für heute!


    Viel Freude beim Anschauen! :kaffee:

    Bernd
